MONTAGEANLEITUNG
STARTENT
Abb. 1
Abb. 2
Abb. 4
Abb. 5
Abb. 6
16

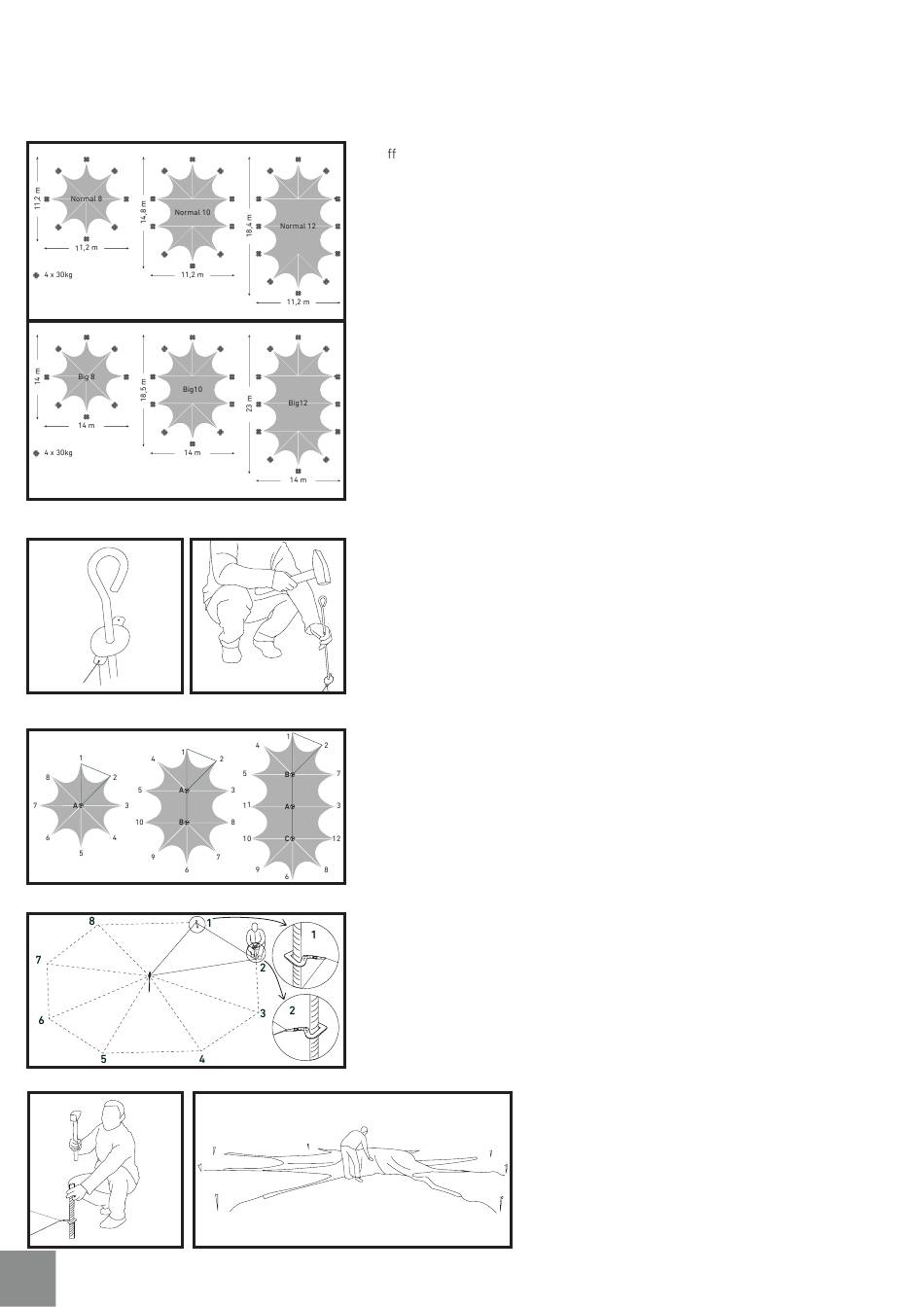

1. Wählen Sie einen flachen, ebenen Platz für den Aufbau des Zeltes. Stellen Sie
sicher, dass der verfügbare Bereich mindestens die in den Maßzeichnungen
angegebenen Abmessungen aufweist (Abb. 1).
2. Ö nen Sie die Transporttasche und überprüfen Sie, ob der Inhalt des Sets
mit der in der Tabelle aufgeführten Teileliste übereinstimmt (Tabelle 1).
3. Bei Zelten mit mehreren Masten bestimmen Sie zuerst die Positionen der
Masten A, B und C mithilfe des Messgeräts für Masten (Abb. 4).
Das Messgerät für Masten umfasst:
2 Metallringe für zweimastige Zelte
3 Metallringe für dreimastige Zelte
a) Beim Aufbau eines zweimastigen Zeltes: Stecken Sie einen Hering durch
den ersten Ring und schlagen Sie ihn in den Boden. Spannen Sie die Schnur
– der zweite Ring markiert die Position des zweiten Mastes. Schlagen Sie dort
einen weiteren Hering ein.
b) Beim Aufbau eines dreimastigen Zeltes: Stecken Sie einen Hering durch
den mittleren Ring und schlagen Sie ihn in den Boden. Spannen Sie die
Schnüre in entgegengesetzte Richtungen in einer geraden Linie – die Ringe
markieren die Position des zweiten und dritten Mastes. Schlagen Sie die
Heringe an den markierten Stellen ein.
4. Bereiten Sie das Messgerät für die Bestimmung der Verankerungsabstände
vor. Dieses Gerät besteht aus zwei Dreiecken und einem Metallring.
5. Entfalten Sie das Messgerät für die Verankerungen und halten Sie einen
Hering bereit (Abb. 2).
6. Stecken Sie den Hering des Messgeräts für die Verankerungen an die Stelle,
an der der Zeltmast stehen wird (Abb. 3).
7. Ziehen Sie das Messgerät für die Verankerungen leicht auseinander, sodass
sich aus den Schnüren ein Dreieck bildet (Abb. 5).
8. Haken Sie die Schnur an Verankerung Nr. 1 ein, spannen Sie sie und setzen
Sie die Verankerung senkrecht zum Boden an. So bestimmen Sie den
Befestigungspunkt der ersten Zeltecke. Achten Sie darauf, dass die Schnur
stets gespannt bleibt, und schlagen Sie die Verankerung in den Boden (Abb. 6).
Bei zwei- oder dreimastigen Zelten muss der Befestigungspunkt Nr. 1 genau
auf der Verlängerung der Linie liegen, die die Zeltmasten verbindet.
9. Haken Sie die Schnur an Verankerung Nr. 2 ein. Spannen Sie die anderen
Abb. 3
beiden Dreiecksseiten (Schnüre) mit Verankerung Nr. 2. Bestimmen Sie den
Befestigungspunkt der zweiten Ecke, indem Sie die Verankerung auf den
Boden legen – dabei müssen die Schnüre stets gleichmäßig gespannt sein.
Schlagen Sie die Verankerung an der markierten Stelle in den Boden.
10. Lösen Sie die Schnur von Verankerung Nr. 1 und haken Sie sie in
Verankerung Nr. 3 ein.
11. Spannen Sie die Schnüre mit Verankerung Nr. 3, bestimmen Sie den
Befestigungspunkt der dritten Ecke und schlagen Sie die Verankerung dort ein.
Wiederholen Sie diesen Vorgang für jede weitere Zeltecke bis zur Verankerung
Nr. 8. Bei mehrmastigen Zelten folgen Sie der Reihenfolge in Abbildung 4.
12. Die Befestigung von Verankerung Nr. 9 sollte mit der von Verankerung
Nr. 1 übereinstimmen. ACHTUNG: Das Messgerät dient zur ungefähren
Bestimmung der Positionen der Verankerungen und Masten.
Abweichungen können durch die Einschlagtechnik der Verankerungen,
den Neigungswinkel beim Einschlagen sowie die Spannung der Schnüre
während der Vermessung entstehen. Das endgültige, tiefe Einschlagen
der Verankerungen sollte erst nach dem Anbringen der Zeltwände oder
des Zeltdachs erfolgen (bei wandlosen Zelten nach dem Dachaufbau).
13. Breiten Sie die Zeltplane innerhalb der durch die Verankerungen markierten
Fläche aus (Abb. 7).
Abb. 7
UNBEFESTIGTER UNTERGRUND
