Banda Audioparts BD 400.4 Instruction Manual

Hide thumbs Also See for BD 400.4:

Advertisement

Table of Contents

MANUAL DE INSTRUÇÕES
Leia antes de usar

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BD 400.4 and is the answer not in the manual?

Questions and answers

Related Manuals for Banda Audioparts BD 400.4

Summary of Contents for Banda Audioparts BD 400.4

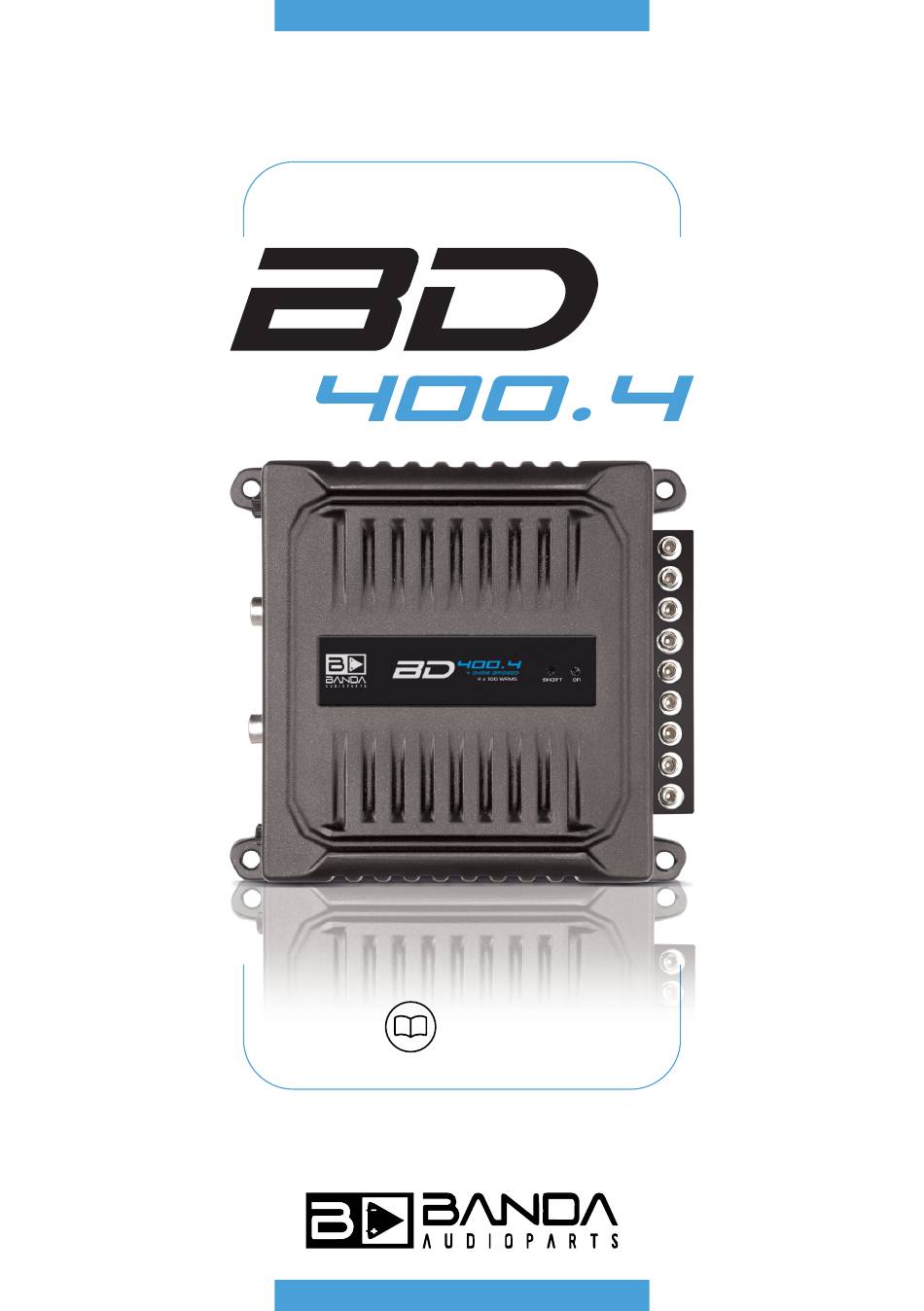

  • Page 1 MANUAL DE INSTRUÇÕES Leia antes de usar...
  • Page 2 ÍNDICE Apresentação Descrição Especificações Técnicas /Bandaaudioparts /banda_audioparts @BandaAudiopartsOficial www.bandaaudioparts.com.br...
  • Page 3 APRESENTAÇÃO Parabéns! Você acaba de adquirir um produto com a qualidade Banda Audioparts. Desenvolvido por engenheiros qualificados e em um laboratório de alta tecnologia. Para garantir a máxima performance e perfeito funcionamento do equipamento, leia com atenção este manual antes de utilizar o produto. Guarde o manual em...
  • Page 4 DESCRIÇÃO PAINEL FRONTAL...
  • Page 5 DESCRIÇÃO INFORMAÇÃO CONTROLE DE GANHOS (CANAIS 1-2) ENTRADA GND CONECTE AO CHASSIS DO VEÍCULO (TERRA) CHAVE CROSSOVER (CANAIS 1-2) ENTRADA DE UNIDADE 12VDC (+) ENTRADA RCA (CANAIS 1-2) CONECTE A ANTENA À ELETRICIDADE (REMOTE) ENTRADA RCA (CANAIS 3-4) ENTRADA POSITIVA 12VDC CHAVE CROSSOVER (CANAIS 3-4) CONTROLE DE GANHOS (CANAIS 3-4) CANAL 1...
  • Page 6 DESCRIÇÃO CHAVE CROSSOVER Possibilita ajustar o Crossover pela chave seletora nas CHAVE CROSSOVER posições LOW (L), FLAT (F) e HIGH (L). Esta função quando selecionada em posição LOW, deixa o aparelho apenas com ajuste para frequência mais baixa (20Hz - 90Hz @ 12dB/8º Linkwitz-Riley).
  • Page 7 DESCRIÇÃO CHAVE CROSSOVER...
  • Page 8 DESCRIÇÃO CONTROLE DE GANHO CONTROLE DE GANHO (CANAIS 1-2) CONTROLE DE GANHO (CANAIS 3-4) GAIN CH 1-2 VOLUME GAIN CH 3-4 VOLUME GAIN CH 1-2 VOLUME GAIN CH 3-4 VOLUME...
  • Page 9 DESCRIÇÃO EXEMPLOS DE CONEXÃO BRIDGED CANAIS 1 E 2 Subwoofer ou Woofer CANAL 4 CANAL 3 200Wrms 4 Ohms Até 4 Drivers ou Tweeters 2 Médio-Graves Bobina Simples 4 Ohms 25Wrms 8 ohms cada em paralelo 50Wrms 4 Ohms em paralelo Ou Bobina Dupla 2+2 Ohms (BOBINAS resultando em 2 ohms resultando em 2 ohms...
  • Page 10 DESCRIÇÃO EXEMPLOS DE CONEXÃO OBRIGATÓRIO USO DE CABO Y PARA TODAS AS CONEXÕES BRIGDE CANAL 4 CANAL 3 BRIDGED CANAIS 1 E 2 2 Alto-Falantes 2 Alto-Falantes Subwoofer 200Wrms 4 Ohms 50Wrms 4 Ohms em paralelo 50Wrms 4 Ohms em paralelo Bobina Simples 4 Ohms resultando em 2 ohms resultando em 2 ohms...

  • Page 11: Especificações Técnicas

    ESPECIFICAÇÕES TÉCNICAS PARÂMETROS BD400.4 Potência Máxima 14.4v @ 1 Ohm Potência Máxima 14.4v @ 2 Ohms 4 x 140 WRMS Potência Máxima 14.4v @ 4 Ohms 4 x 85 WRMS Potência Máxima 14.4v Bridged @ 4 Ohms 2 x 280 WRMS Potência Máxima 12.6v @ 1 Ohm Potência Máxima 12.6v @ 2 Ohm 4 x 100 WRMS...
  • Page 12 ESPECIFICAÇÕES TÉCNICAS DIMENSÕES 127mm 0,78 kg Peso 116mm 53mm...

  • Page 13: Termo De Garantia

    TERMO DE GARANTIA Esta garantia é válida pelo prazo de 12 meses, a contar da nota fiscal da compra. A Banda Audioparts Ind. Com. LTDA. Garante que o parelho desempenhará todas as funções contidas em seu manual de instruções. A garantia abrange exclusivamente a substituição e/ou conserto de peças que apresentem comprovadamente defeitos de fabricação ou de material.
  • Page 15 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES Read before using Leer antes de usar...
  • Page 16 TABLE OF CONTENTS | ÍNDICE Introduction | Presentación Description | Descripción Technical Specifications | Especificações Técnicas /Bandaaudioparts /banda_audioparts @BandaAudiopartsOficial www.bandaaudioparts.com.br...
  • Page 17 To ensure optimal operation, please read this manual carefully before using the product. Keep the manual in a safe and accessible place for future reference. ¡Felicidades! Acaba de adquirir un producto con la calidad de Banda Audioparts. Desarrollado por ingenieros calificados en un laboratorio de alta tecnología.
  • Page 18 DESCRIPTION | DESCRIPCIÓN FRONT PANEL | PANEL FRONTAL...

  • Page 19: Information | Información

    DESCRIPTION | DESCRIPCIÓN INFORMATION | INFORMACIÓN GAIN CONTROL (CHANNELS 1-2) | CONTROL DE GANANCIA (CANALES 1-2) CROSSOVER SWITCH (CHANNELS 1-2) | INTERRUPTOR CRUZADO (CANALES 1-2) RCA INPUT (CHANNEL 1-2) | ENTRADA RCA (CANAL 1-2) RCA INPUT (CHANNEL 3-4) | ENTRADA RCA (CANAL 3-4) CROSSOVER SWITCH (CHANNELS 3-4) | INTERRUPTOR CRUZADO (CANALES 3-4) GAIN CONTROL (CHANNELS 3-4) | CONTROL DE GANANCIA (CANALES 3-4) GND INPUT | ENTRADA TIERRA...
  • Page 20 DESCRIPTION | DESCRIPCIÓN CROSSOVER SWITCH | LLAVE SWITCH Allows you to adjust the Crossover using the selector switch in the CROSSOVER SWITCH LOW (L), FLAT (F) and HIGH (L) positions. This function, when selected in the LOW position, leaves the device only adjustable for LLAVE SWITCH a lower frequency (20Hz - 90Hz @ 12dB/8º...
  • Page 21 DESCRIPTION | DESCRIPCIÓN CROSSOVER SWITCH | LLAVE SWITCH...
  • Page 22 DESCRIPTION | DESCRIPCIÓN GAIN CONTROL | CONTROL DE GANANCIA GAIN CONTROL (CHANNELS 1-2) GAIN CONTROL (CHANNELS 3-4) CONTROL DE GANANCIA CONTROL DE GANANCIA (CANALES 1-2) (CANALES 3-4) GAIN CH 1-2 VOLUME GAIN CH 3-4 VOLUME GAIN CH 1-2 VOLUME GAIN CH 3-4 VOLUME...
  • Page 23 DESCRIPTION | DESCRIPCIÓN CONNECTION EXAMPLES | EJEMPLOS DE CONEXIÓN BRIDGED CHANNELS 1 AND 2 | BRIDGED CANALES 1 Y 2 Subwoofer or Woofer 200Wrms 4 Ohms CHANNEL 4 | CANAL 4 CHANNEL 3 | CANAL 3 Single Coil 4 Ohms Up to 4 Drivers and Tweeters 25Wrms 2 Mid-Bass 50Wrms 4 Ohms in Or Double Coil 2+2 Ohms (COILS...
  • Page 24 DESCRIPTION | DESCRIPCIÓN CONNECTION EXAMPLES | EJEMPLOS DE CONEXIÓN BRIDGED CHANNELS 1 MANDATORY USE OF Y CABLE FOR ALL BRIDGE CONNECTIONS AND 2 | BRIDGED USO OBLIGATORIO DE CABLE Y PARA TODAS LAS CONEXIONES DE PUENTE CANALES 1 Y 2 Subwoofer 200Wrms 4 Ohms Single Coil 4 Ohms CHANNEL 4 | CANAL 4...
  • Page 25 TECHNICAL SPECIFICATIONS | ESPECIFICACIONES TÉCNICAS PARAMETERS | PARÁMETROS BD400.4 Maximum Power 14.4v @ 1 Ohm | Potencia máxima 14.4 V @ 1 Maximum Power 14.4v @ 2 Ohms | Potencia máxima 14.4 V @ 2 4 x 140 WRMS ohms Maximum Power 14.4v @ 4 Ohm Potencia máxima 14.4 V @ 4 4 x 85 WRMS ohms...

  • Page 26: Dimensions | Dimensiones

    TECHNICAL SPECIFICATIONS | ESPECIFICACIONES TÉCNICAS PARAMETERS | PARÁMETROS BD400.4 90Hz - 20kHz @ 12dB/oitava Linkwitz- HPF (Subsonic) | HPF (Subsónico) Riley 20Hz - 90Hz @ 12dB/oitava Linkwitz- LPF (Crossover) | LPF (Crossover) Riley Recommended Fuse | Fusible recomendado Rest Current | Resto actual 700mA Maximum Current (sine signal) | Corriente máxima (señal sinusoidal)
  • Page 27 Warranty valid for 12 months (one year), starting from the date Garantía válida por 12 meses (un año), a partir de la fecha de of purchase, if purchased from an authorized Banda Audioparts compra, si se compra en un distribuidor autorizado de Banda dealer.
  • Page 28 /Bandaaudioparts /banda_audioparts @BandaAudiopartsOficial www.bandaaudioparts.com.br...
