Summary of Contents for ECO-WORTHY ECOMPPT60A

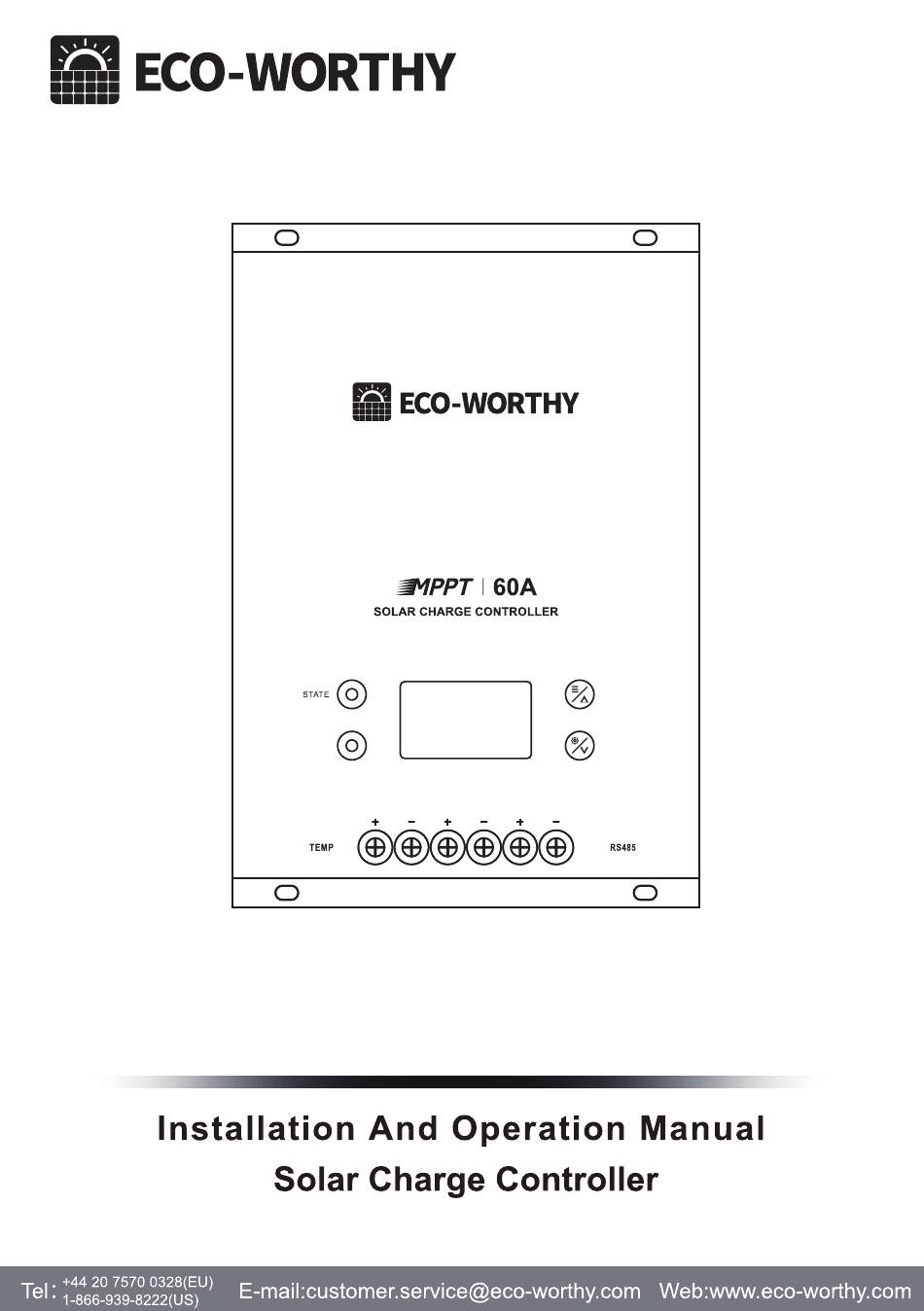

Page 1 ERROR LOAD 12V/24V/36V/48V MPPT...
Page 2 Size Model 9.45 6.63 2.56 ECOMPPT60A Specifications： ECOMPPT60A Modell Maximum PV open 150V circuit voltage * 780W 1560W Rated input power ** 2340W 3120W Maximum battery charging current Rated load current *The voltage of the PV array cannot exceed this limit.
Page 3: Table Of Contents
Content 1.0 Important safety instructions ..........1 2.0 Product introduction .............4 2.1 Feature illustration .............4 2.2 Optional accessories ...........5 3.0 Installation instructions ............6 3.1 Installation Precautions ..........6 3.2 Installation steps ............7 .........9 4.0 Working principle and operation guide 4.1 The maximum power point tracking technology ....9 4.2 Charge status and parameters ........10...
Page 4: Important Safety Instructions
Important safety instructions It is recommended to keep this manual. This manual contains important safety, installation and operation instructions for the MPPT solar controller. The following symbols are used in this manual to indicate potentially hazardous conditions or to mark important safety instructions： Warning: Indicates a potentially hazardous situation.
Page 5: Installation Safety Precautions
Installation Safety Precautions Warning: There is no GFDI (Ground Fault Detection Device) inside the controller ● Install MPPT indoors. Prevent touch with components and do not allow water to enter the controller. ● Install the MPPT in a location that is not easily accessible touched by accident. MPPT heat sinks can get very hot during operation.
Page 6 WARNING: Batteries may present a risk of electric shock or burn due to high short-circuit current, fire or explosion of exhaust gas. Follow proper precautions. WARNING: Danger of explosion. Batteries need to be disposed of properly. Do not dispose of batteries in a fire.
Page 7: Product Introduction
● If battery acid comes into contact with skin, wash with soap and water. If acid contacts eyes, flush with fresh water and seek medical attention. ● Before starting to charge the lead-acid battery, make sure that the battery electrolyte level is correct. Do not attempt to charge a frozen battery.
Page 8: Optional Accessories
2.2 Optional accessories The following accessories can be purchased separately from authorized dealers: MH-M80(Meter) Digital remote instruments display system working information. The information is displayed on the OLED display and the parameters of the controller can be easily set. It can be mounted on the wall or close to the surface of ferrous material using the mounting bracket (accessory).
Page 9: Installation Instructions
Installation Instructions 3.1 Installation Precautions ● Please read through the entire installation section before beginning the installation. ● Be very careful when using batteries. Wear goggles and use fresh water to wash and clean any contact with battery acid. ● Use insulated tools and avoid placing metal objects near the battery. Warning: Do not install the MPPT in an enclosure with an open/flooded battery.
Page 10: Installation Steps
3.2 Installation Steps Check the controller for shipping damage. Do not install directly on flammable surfaces as the radiator may become hot under certain operating conditions. To ensure room for airflow, allow at least 30 cm (12 in) above and below the controller and 50 mm (2 in) on both sides. Do not install in a container where accumulator gas may accumulate.
Page 11 Step 5: Mount the Controller to the Wall Align the fixing holes of the controller with the mounting holes made in step 4, use M4 self-tapping screws to fix the controller on the installation wall and tighten the screws. Step 6: Power on and run Check to make sure the solar panel and battery are in normal condition, double check that the input and output cables are connected correctly, then power up the battery first, then the solar panel, the controller will run automatically.
Page 12: Working Principle And Operation Guide
Working principle and operation guide 4.1 The maximum power point tracking technology Power is equal to the product of voltage and current. The following equation holds *: (1) Input power of MPPT = output power of MPPT (2) Input voltage × input current = output voltage × output current * Assumes 100% conversion efficiency, ignoring line losses and energy conversion losses.
Page 13: Charge Status And Parameters
4.2 Charge status and parameters The controller charges the lead-acid battery The MPPT controller has a 4-stage battery charging algorithm for fast, efficient and safe charging of lead-acid batteries. 1 - CC State (Constant Current Charging): Fast Charging Phase - FAST 2 - CV state (constant voltage charging): regulated charging phase - KEEP 3 - CF Status (Float Charging): Prevents the battery from being overcharged for a long time.
Page 14: Load Control
The charging parameters of commonly used lithium-ion batteries. Discharge cut- off Standard Saturation Battery Type cut- off recovery Voltage voltage voltage voltage LiFePO4- 12V（4 strings of 12.8V 14.4V 10.8V 12.4V lithium iron phosphate ） LiFePO4- 24V（8 strings of 25.6V 28.8V 21.6V 24.8V lithium iron phosphate ）...
Page 15 Do not connect multiple MPPT load outputs in parallel to power supply dc loads that consume more than 30A current, depending on the MPPT model used. Be careful when connecting loads with specific polarities to controller load terminals. Reverse polarity connections may damage the load. Be sure to check the load connection carefully before powering on.
Page 16: Led Indicators
Attention: Only the normal ON/normal OFF mode can be set on the controller panel. Other modes need to be set through other optional accessories. Attention: Please refer to Section 4.5 for setting the normally on/OFF mode 4.4 LED Indicators Green: Indicates charging status. When flashing fast, it means it is in fast charging state (CC mode);...
Page 18 Attention: If you need to customize other parameters, you can do so through optional attachments.
Page 19: Common Faults And Handling
Common faults and handling WARNING: Danger of electric shock. Inputs and outputs are not electrically isolated and may be energized with dangerous solar voltages. Under certain fault conditions, the battery may overcharge. Before making contact, test the impedance between all terminals and ground. Warning: Danger of electric shock A means of disconnecting all power electrodes must be provided.
Page 20 Specifiction ECOMPPT60A ≥99.5% MPPT efficiency No-load static loss 0.5W~1.2W Product Category system voltage Auto Cooling method Fan cooling PV Maximum Open Circuit Voltage (VOC) 150Vdc Turn on the charging voltage point 3V higher than battery voltage Input low voltage protection point...
Page 21: Protective Function
Protective function Anti-reverse connection protection - battery end and photovoltaic array end Photovoltaic array short circuit Internal overtemperature - Reduced power operation Load short circuit protection Load overcurrent protection Heat sink temperature limit Overvoltage and undervoltage protection Battery drop protection Cable Specification Table 2% Voltage Drop Charts for 75°C Stranded Copper Wire 1-Way Wire Distance (feet), 12 Volt System...
Page 22 2% Voltage Drop Charts for 75°C Solid Copper Wire 1-Way Wire Distance (feet), 12 Volt System Wire Size (AWG) 27.8 30.3 33.4 37.1 41.7 47.7 55.6 66.7 83.4 2/0* 22.1 24.1 26.5 29.4 33.1 37.8 44.1 53.0 66.2 1/0* 13.9 15.1 16.6 18.5...
Page 23 RJ45 Port definitions Function RS485-A RS485-B Number of PV modules in series reference table Voc * N = PV input < 150dc Voc<23V Voc<31V Voc<34V Voc<38V Voc<46V Voc<62V Syst maxi maxi maxi maxi maxi maxi Volt opti opti opti opti opti opti Voc * N = PV input <...
Page 24 Efficiency chart...
Page 27 ERROR LOAD 12V/24V/36V/48V MPPT Installations- und Bedienungsanleitung Solarladeregler...
Page 28 Größe Model 9.45 6.63 2.56 ECOMPPT60A Leistungsbeschreibung: ECOMPPT60A Modell Maximale PV offen 150V Schaltungsspannung * 780W 1560W Nenneingang- sleistung ** 2340W 3120W Maximale Batterie Ladestrom Nennlaststrom * Die Spannung der PV-Anlage darf diesen Grenzwert nicht überschreiten. * Diese Leistungsgrenzen beziehen sich auf die maximale Leistung, die der MPPT-Controller verarbeiten kann.
Page 29 Inhalt 1.0 Wichtige Sicherheitshinweise ..........1 2.0 Produkteinführung .............4 2.1 Feature-Illustration .............4 2.2 Optionales Zubehör ...........5 3.0 Installationsanleitung ............6 3.1 Installationsvorkehrungen ..........6 3.2 Installationsschritte ............7 4.0 Funktionsweise und Bedienungsanleitung .........9 4.1 Die Maximal-Power-Point-Tracking-Technologie ....9 4.2 Ladezustand und Parameter ........10 4.3 Laststeuerung ..............11 4,4 LED-Anzeigen .............13...
Page 30: Wichtige Sicherheitshinweise
1.0 Wichtige Sicherheitshinweise Es wird empfohlen, dieses Handbuch aufzubewahren. Dieses Handbuch enthält wichtige Sicherheits-, Installations- und Bedienungsanleitungen für den MPPT-Solarregler. Die folgenden Symbole werden in diesem Handbuch verwendet, um potenziell gefährliche Bedingungen anzuzeigen oder wichtige Sicherheitshinweise zu kennzeichnen: Warnung: Weist auf eine potenziell gefährliche Situation hin. Seien Sie vorsichtig, wenn Sie verwandte Vorgänge ausführen.
Page 31 Sicherheitsvorkehrungen für die Installation Warnung: Es gibt kein GFDI (Ground Fault Detection Device) im Controller ● Installieren Sie MPPT in Innenräumen. Verhindern Sie den Kontakt mit Komponenten und lassen Sie kein Wasser in den Controller eindringen. ● Installieren Sie den MPPT an einem Ort, der versehentlich nicht leicht zugänglich ist. MPPT-Kühlkörper können während des Betriebs sehr heiß...
Page 32 WARNUNG: Batterien können ein Risiko für elektrischen Schlag oder Verbrennung aufgrund von hohem Kurzschlussstrom, Brand oder Explosion von Abgasen darstellen. Befolgen Sie die richtigen Vorsichtsmaßnahmen. ACHTUNG: Explosionsgefahr. Batterien müssen ordnungsgemäß entsorgt werden. Entsorgen Sie Batterien nicht bei einem Feuer. Informationen zu den Anforderungen finden Sie in den örtlichen Vorschriften oder Codes.
Page 33: Produkteinführung
● Wenn Batteriesäure mit der Haut in Berührung kommt, mit Wasser und Seife waschen. Wenn Säure die Augen berührt, spülen Sie mit frischem Wasser und suchen Sie einen Arzt auf. ● Bevor Sie mit dem Laden der Blei-Säure-Batterie beginnen, stellen Sie sicher, dass der Elektrolytstand der Batterie korrekt ist.
Page 34: Optionales Zubehör
2.2 Optionales Zubehör Das folgende Zubehör kann separat bei autorisierten Händlern erworben werden: MH-M80 (Messgerät) Digitale Fernmessgeräte zeigen die Arbeitsinformationen des Systems an. Die Informationen werden auf dem OLED-Display angezeigt und die Parameter des Controllers können einfach eingestellt werden. Es kann an der Wand oder nahe der Oberfläche von Eisenmaterial mit der Montagehalterung (Zubehör) montiert werden.
Page 35: Installationsvorkehrungen
3.0 Installationsanweisungen 3.1 Installationsvorkehrungen ● Bitte lesen Sie den gesamten Installationsabschnitt durch, bevor Sie mit der Installation begin- nen. ● Seien Sie sehr vorsichtig bei der Verwendung von Batterien. Tragen Sie eine Schutzbrille und verwenden Sie frisches Wasser, um jeden Kontakt mit Batteriesäure zu waschen und zu reinigen.
Page 36: Installationsschritte
3.2 Installationsschritte Überprüfen Sie den Controller auf Transportschäden. Nicht direkt auf brennbaren Oberflächen installieren, da der Heizkörper unter bestimmten Betriebsbedingungen heiß werden kann. Um Platz für den Luftstrom zu gewährleisten, lassen Sie mindestens 30 cm (12 Zoll) über und unter dem Controller und 50 mm (2 Zoll) auf beiden Seiten.
Page 37 Schritt 5: Befestigen Sie den Controller an der Wand Richten Sie die Befestigungslöcher des Controllers mit den in Schritt 4 hergestellten Montagelöchern aus, verwenden Sie M4-Gewindeschrauben, um den Controller an der Installa- tionswand zu befestigen, und ziehen Sie die Schrauben fest. Schritt 6: Einschalten und Ausführen Überprüfen Sie, ob das Solarpanel und die Batterie in normalem Zustand sind, überprüfen Sie, ob die Eingangs- und Ausgangskabel korrekt angeschlossen sind, schalten Sie dann zuerst die...
Page 38: Funktionsweise Und Bedienungsanleitung
4.0 Funktionsweise und Bedienungsanleitung 4.1 Die Maximal-Power-Point-Tracking-Technologie Leistung ist gleich dem Produkt aus Spannung und Strom. Die folgende Gleichung gilt *: (1) Eingangsleistung von MPPT = Ausgangsleistung von MPPT (2) Eingangsspannung × Eingangsstrom = Ausgangsspannung × Ausgangsstrom * Geht von einem Umwandlungswirkungsgrad von 100% aus und ignoriert Leitungsverluste und Energieumwandlungsverluste.
Page 39: Ladezustand Und Parameter
4.2 Ladezustand und Parameter Der Controller lädt die Blei-Säure-Batterie Der MPPT-Controller verfügt über einen 4-stufigen Batterieladealgorithmus zum schnellen, effizienten und sicheren Laden von Blei-Säure-Batterien. 1 - CC-Zustand (Konstantstromladung): Schnellladephase - FAST 2 - CV-Zustand (Konstantspannungsladung): geregelte Ladephase - KEEP 3 - CF-Status (Float Charging): Verhindert, dass die Batterie für längere Zeit überladen wird. Und den Verlust der Selbstentladung ausgleichen.
Page 40 The charging parameters of commonly used lithium-ion batteries. Sätti- Entladeab- Standardspan- Abschaltspan- Batterietyp gungsspan- schaltspan- nung nung nung nung LiFePO4-12V (4 Strings 12.8V 14.4V 10.8V 12.4V Lithiumeisenphosphat) LiFePO4-24V (8 Strings 25.6V 28.8V 21.6V 24.8V Lithiumeisenphosphat) LiFePO4-48V (16 Strings 51.2V 57.6V 43.2V 49.6V Lithiumeisenphosphat)
Page 41: Laststeuerung
Kurzbeschreibung der Laststeuerung: Schließen Sie nicht mehrere MPPT-Lastausgänge parallel an Stromversorgungs-DC-Lasten an, die je nach verwendetem MPPT-Modell mehr als 30 A Strom verbrauchen. Seien Sie vorsichtig, wenn Sie Lastklemmen mit bestimmten Polaritäten an Controller anschließen. Verpolungsanschlüsse können die Last beschädigen. Achten Sie darauf, die Lastverbindung vor dem Einschalten sorgfältig zu überprüfen.
Page 42: Led-Anzeigen
Achtung: Auf dem Bedienfeld kann nur der normale ON/normal OFF Modus eingestellt werden. Andere Modi müssen über weiteres optionales Zubehör eingestellt werden. Achtung: Bitte beachten Sie Abschnitt 4.5 für die Einstellung des normalen Ein-/Aus-Modus 4.4 LED-Anzeigen Grün: Zeigt den Ladestatus an. Wenn es schnell blinkt, bedeutet dies, dass es sich im Schnellla- dezustand (CC-Modus) befindet.
Page 43 Batteriesystem, Last, Anzeige des Alarmstatusanzeige Ladestatus Echtzeit-Datenanzeige Anzeige des Batterietyps...
Page 44 Drücken Sie OK Halten Sie die Taste OK 3 Sekunden lang gedrückt. Halten Sie die Taste Drücken Sie die Taste OK/S, um den Parameter OK 3 Sekunden lang auszuwählen, drücken Sie lange die Taste OK 3S, gedrückt. um die Einstellungen zu speichern, drücken Sie lange die Taste S für 3S, um die Bearbeitung zu beenden.
Page 45: Häufige Fehler Und Handhabung
5.0 Häufige Fehler und Handhabung WARNUNG: Gefahr eines elektrischen Schlags. Ein- und Ausgänge sind nicht galvanisch getrennt und können mit gefährlichen Solar- spannungen unter Strom gesetzt werden. Unter bestimmten Fehlerbedingungen kann der Akku überladen werden. Testen Sie vor dem Kontakt die Impedanz zwischen allen Klemmen und der Erde.
Page 46: Spezifikation
6.0 Spezifikation ECOMPPT60A ≥99,5% MPPT-Effizienz Statischer Leerlaufverlust 0.5W ~ 1.2W Produkt- kategorie Systemspannung Auto Kühlmethode Lüfterkühlung PV Maximale Leerlaufspannung (VOC) 150 VDC Schalten Sie die Ladespannungsstelle ein. 3V höher als Batteriespannung Eingang Niederspannungsschutzpunkt 2V höher als die aktuelle Batteriespannung Eingangsüberspannungsschutzpunkt...
Page 47 Schutzfunktion Anti-Reverse-Verbindungsschutz - Batterieende und Photovoltaik-Array-Ende Kurzschluss der Photovoltaikanlage Interne Übertemperatur - Reduzierter Stromverbrauch Lastkurzschlussschutz Lastüberstromschutz Temperaturgrenze des Kühlkörpers Über- und Unterspannungsschutz Schutz vor Batterieabfall Kabelspezifikationstabelle 2% Spannungsabfalldiagramme für 75 °C Kupferlitzen 1-Wege-Drahtabstand (Fuß), 12-Volt-System Drahtgröße (AWG) 2/0* 22.4 24.4 26.9 29.9 33.6...
Page 48 2% Spannungsabfalldiagramme für 75 °C Vollkupferdraht 1-Wege-Drahtabstand (Fuß), 12-Volt-System Drahtgröße (AWG) 27.8 30.3 33.4 37.1 41.7 47.7 55.6 66.7 83.4 2/0* 22.1 24.1 26.5 29.4 33.1 37.8 44.1 53.0 66.2 1/0* 13.9 15.1 16.6 18.5 20.8 23.8 27.7 33.3 41.6 10.5 11.6 13.1...
Page 49 RJ45-Port-Definitionen Stecknadel Funktion RS485-A RS485-B Anzahl der PV-Module in der Serienreferenztabelle Voc * N = PV-Eingang ＜ 150dc Voc<23V Voc<31V Voc<34V Voc<38V Voc<46V Voc<62V Sys- tem- span- Maxi- Opti- Maxi- Opti- Maxi- Opti- Maxi- Opti- Maxi- Opti- Maxi- Opti- nung Voc * N = PV-Eingang ＜...
Page 50 Effizienz MPPT-Umwandlungseffizienz-12Volt-System Outout-Leistung (Watt) MPPT-Umwandlungseffizienz-24Volt-System Outout-Leistung (Watt)
Page 51 MPPT-Umwandlungseffizienz-36Volt-System Outout-Leistung (Watt) MPPT-Umwandlungseffizienz-48Volt-System Outout-Leistung (Watt)
