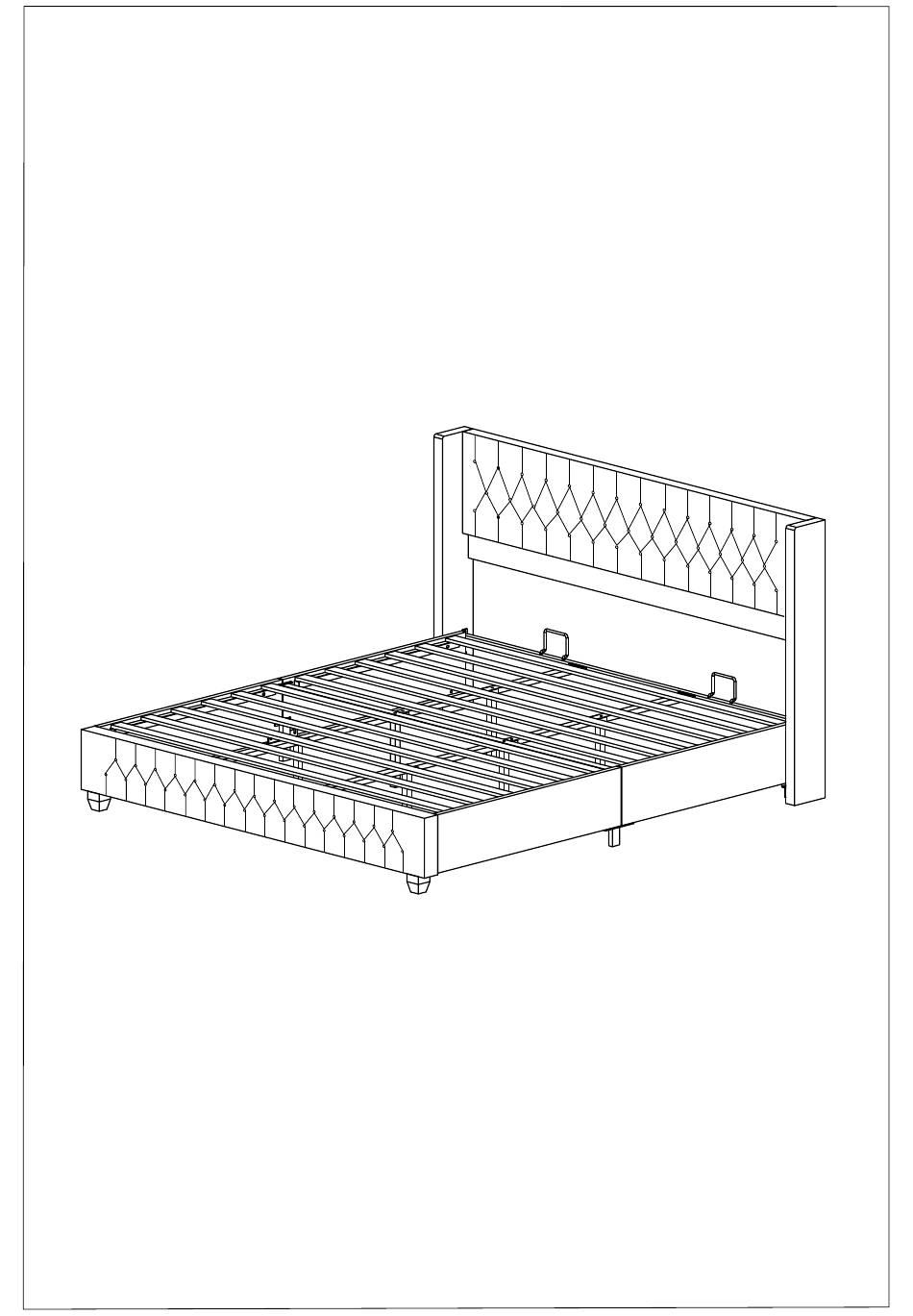

- Page 1 ASSEMBLY INSTRUCTION WF310000/WF310001...
- Page 2 ANLEITUNG ASSEMBLY INSTRUCTION LE MANUEL D'EMPLOI TIPPS Dieses Produkt wird für die Lieferung in 2 Pakete aufgeteilt. Sie kommen möglicherweise nicht gleichzeitig an. Bitte warte geduldig . Wir danken Ihnen für den Einkauf! Wir bemühen uns, Ihnen qualitativ hochwertige Produkte zu bieten.
- Page 3 WF310000 Headboard ×1 Headboard ×1 Head board leg ×1 Side Rails ×1 ×1 ×2 ×2 ×2 Slats ×2 ×2 ×2 ×2 ×2 WF310001 Side Rails ×1 Side Rails ×1 Footboard ×1 Side Rails ×1 Side Rails ×4 Side Rails ×1...
- Page 4 WF310000 Bolts(M6x15mm) ×28 Bolts(M8x18mm) ×12 Bolts(M6x35mm) ×10 Bolts(M8x25mm) ×8 Ø22mm 4 Bolts(M8x40mm) ×4 M4 Allen Key ×1 M5 Allen key ×1...
- Page 5 Step 1 Verbinden Sie Komponenten 4 und 5 mit Schraubenschlüssel F und Schrauben E mit Komponenten 1, 2 und 10 Bolts(M6x15mm) ×8 Bolts(M8x40mm) ×4 Bolts(M8x18mm) ×8 Ø22mm 4 Bauelement 19 mit Schraubenschlüssel F und Schraube D an die Mitte der Bauelemente 1 und 2 anschließen Step 2 Drehen Sie Komponente 15, um es mit...
- Page 6 Step 3 Bauteil 14 zwischen Komponenten 6 und 7 platzieren und mit Schraube B verbinden. Bolts(M6x15mm) ×8 Step 4 Verriegeln Sie Bauteile 6 und 7, 8 und 9 mit Schrauben C in die angezeigten Positionen. Bolts(M8x25mm) ×8...
- Page 7 Step 5 Bolts(M6x35mm) ×8 Trennen Sie den Fuß des Bauteils 11 und verbinden Sie es mit Bauteil 13 durch Schraube B in der Mitte. Step 6 Bolts(M6x15mm) ×8 Verbinden Sie mit einem Sechskantschlüssel G das angeschlossene Bauteil 11 mit dem Bettende (3-Komponenten) und dem Bettkopf (10-Komponenten) mit Schrauben A.
- Page 8 Step 7 Verbinden Sie die Bettseite mit Komponente 12 mit Schraube A und verbinden Sie Komponente 11 mit Komponente 12 mit Schraube B, achten Sie auf die Lattenrost (16) auf Seitenplatte des Bettes kleben. Ausrichtung des Spalts. An der im Diagramm gezeigten Stelle befestigen Sie es mit Schrauben D und Bauteil 20.
