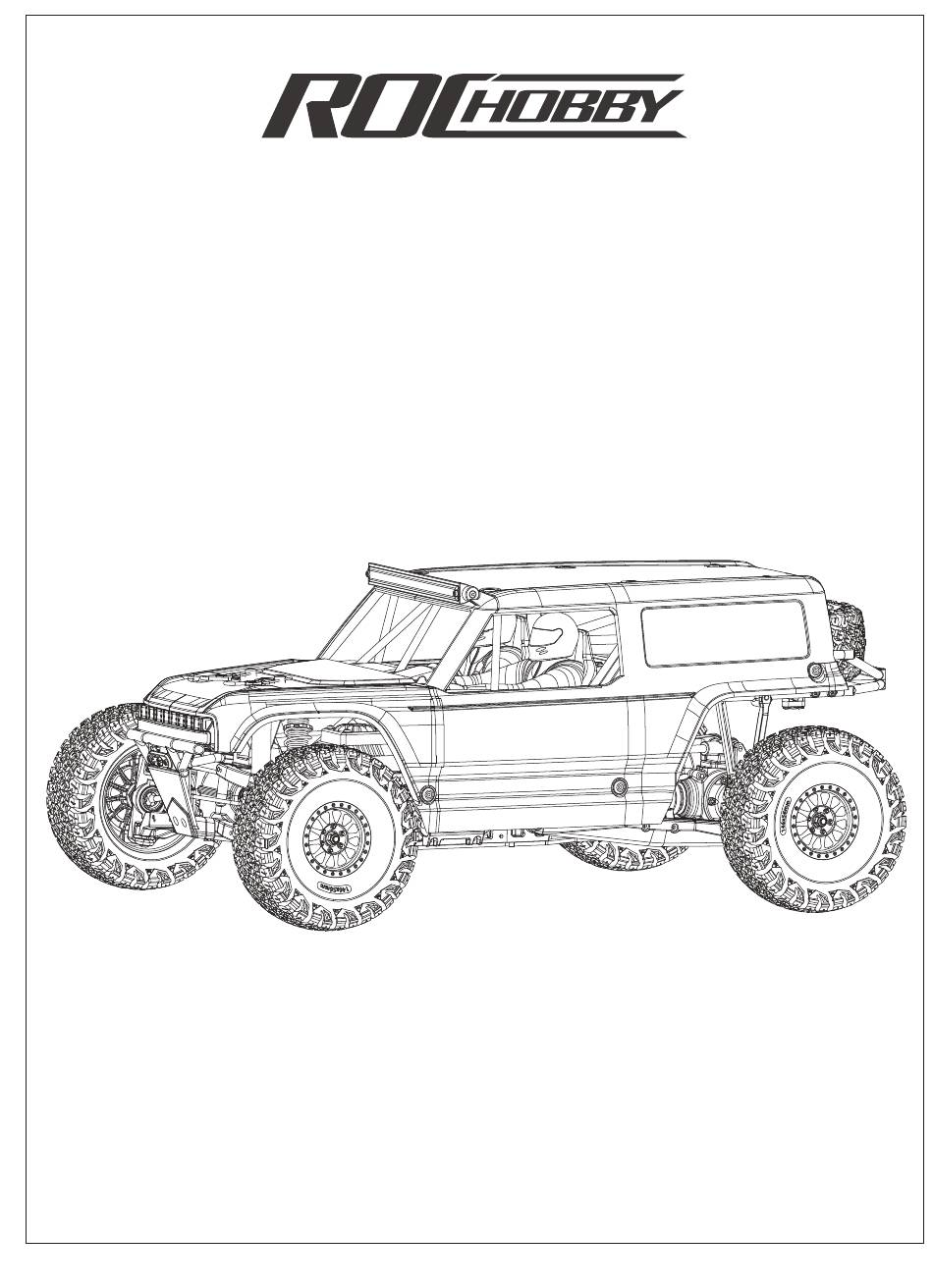

1/7 SCALE 4WD Ridge RACER U4
INSTRUCTION MANUAL
Instruction Manual
MAN-G0181 V2
操作手册

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Ridge RACER U4 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for RocHobby Ridge RACER U4

Summary of Contents for RocHobby Ridge RACER U4

  • Page 1 1/7 SCALE 4WD Ridge RACER U4 INSTRUCTION MANUAL Instruction Manual MAN-G0181 V2 操作手册...

  • Page 2: Safety Precautions

    It is the owner responsibility to operate this product in a safe manner. Rochobby and its distributors are not responsible in any way for any and all bodily harm and/ or property damage that may result from the use of this product.

  • Page 3: Product Specification

    产品规格参数 Product Specification 车长 Length : 640MM 驱动方式 Drivetrain : 全时四驱/4WD 车宽 Width : 379MM 车身结构Suspension : 前独立悬挂后直桥/ 车高 Height : 275MM independent front 轮胎 Tire Diameter/Width : 146/56MM suspension with a solid-axle 轴距 Wheelbase : 425MM 齿轮比 Gear ratio : 车重...

  • Page 4: Driving Precautions

    遥控器电池安装 Installing Trasnmitter Batteries 1)按箭头方向滑动，拆下或者安装发射机电池盖。 Remove the battery cover from the transmitter (Slide cover as shown arrow direction) 2)装4颗电量充足的AA电池，注意电池尺寸正负极如图所示意，不要装反。 Install 4 AA batteries with sufficient power as shown. Taking care to align the battery polarity. 3)不要混用新旧或不同类型的电池. 更换电池型号不正确，或给非充电电池 充电有爆炸危险。 Never use different batteries or mixed old and new batteries. Risk of explosion if battery is replaced by an incorrect type or charging non-rechargeable batteries.

  • Page 5: Forward & Backward

    操作模型车 Driving Precautions 前进和后退 Forward & Backward Forward 前进 用 手 指 向 后 扣 动 遥 控 器 扳 机 ， 车 将 向 前 行 驶 。 用 手 指 向 前 推 动 扳 机 一 次 为 刹 车 ， 松 开 手 指 待...
  • Page 6 操作模型车 Driving Precautions 转向角度舵量调整旋钮 调整转向角度舵量大小，来适应不同弯角路面的行使需要。 Steering End Point Adjustment 顺时针转动该微调旋钮，可以将转向角度调整到最大。 逆时针转动该微调旋钮，可以将转向角度调整到最小。 Adjust Steering End Point to help adapt to different terrains. Clockwise twist this knob: adjust to the maximum steering angles. Counterclockwise twist this knob: adjust to the minimum steering angles. 在没有操控油门扳机的情况下，车辆应该处于静止状态。...

  • Page 7: Troubleshooting

    常见问题及故障处理 Troubleshooting 故障现象 Problems 故障分析 Causes 故障排除 Solutions 电池没电或电池安装错误 更换新的电池或检查正负极 电源指示灯不亮 Weak batteries or batteries are not Replace with new batteries or install LED does not work. installed properly. them correctly. 电源指示灯频率式慢闪 电池电量不足 更换新的电池 LED flashes slowly. Low battery power. Replace with new batteries 遥控器...

  • Page 8: Steering Servo Assembly

    前差速器组装 Front Differential Gear Assembly 24*15*5 2.5*12 T.L.C APSC71025 螺丝蓝胶 2.5*12 APSC71030 APSC71025 O I L APSC71027 黄油 O I L APSC71029 10000# APSC71029 71023 O I L APSC71025 黄油 24*15*5 APSC71030 APSC71020 2.5*12 T.L.C BB 24 X 15 X 5 螺丝蓝胶...
  • Page 9 中差速器组装 Center Differential Gear Assembly APSC71025 2.5*12 T.L.C 24*15*5 螺丝蓝胶 APSC71030 2.5*10 T.L.C 螺丝蓝胶 APSC71028 APSC71025 O I L 黄油 APSC71029 O I L 60000# APSC71029 APSC71025 O I L O I L 黄油 黄油 T.L.C 螺丝蓝胶 APSC71021 2.5*10 71120 24*15*5 APSC71025 圆柱头2.5 X 10...
  • Page 10 转向缓冲组装 Steering Servo Saver Assembly 3*20 APSC71113 BB 10 X 6 X 3 10*6*3 盘头3 X 20 OH HEX Screw APSC71018 盘头3 X 10 OH HEX Screw APSC71017 APSC71113 APSC71035 10*6*3 APSC71018 APSC71017 3*10 10*6*3 10*6*3 54.5mm 前避震器组装 Front Shock Assembly APSC71065 O I L / 1 0 0 0 # APSC71060...

  • Page 11: Rear Shock Assembly

    中差速器 Center Differential Assembly 3*10 3*12 6*3. 1*0.5 3*12 6*3. 1*0.5 T.L.C 螺丝蓝胶 APSC71099 APSC71021 APSC71096-12T APSC71097-13T APSC71098-14T 3*12 3*12 垫片7 X 5.1 X 0.5 杯头3 X 12 盘头3 X 8 盘头3 X 10 Shim CAP Screw OH HEX Screw OH HEX Screw 后避震器组装...

  • Page 12: Front Gearbox Assembly

    避震器前/后组装 Shock Front/Rear Assembly O I L / 5 0 0 # APSC71065 避震油液面高度 Oil Height 2.5*10 APSC71198 APSC71064 APSC71067 杯头2.5 X 10 CAP Screw 前齿轮箱组装 Front Gearbox Assembly 3*26 3*22 APSC71183 3*18 4*30 3*26 APSC71008 APSC71008 APSC71039 O I L 黄油...

  • Page 13: Front Suspension Arm Assembly

    前摆臂组装 Front Suspension Arm Assembly APSC71060 APSC71198 71122 BB 13 X 6 X 5 APSC71107 APSC71002 71125-3*8 71121 BB 21 X 15 X 4 APSC71050-3*55 APSC71112 71160 APSC71061 71137 Pin2.5 X 4 4*25 APSC71060 71161 APSC71002 Pin3 X 15 71122 13*6*5 71043 71125...

  • Page 14: Rear Assembly

    后段组装 Rear Assembly 71125-3*8 71127-3*12 71156 71126 71129-3*16 71147 71042 平头3 X 10 71010 3*10 APSC71003 71130-3*18 FH HEX Screw 71156 71147-3*10 M4螺母 Lock NUT APSC71003 71150-4*16 APSC71009 APSC71003 71146-4*26 APSC71187 71007 71126/3*10 71146-4*26 71147/3*10 71126/3*10 APSC71003 71146 4*26 71147 3*10 71048 71147...

  • Page 15: Front Assembly

    前段组装 Front Assembly 3*22 3*35 3*12 APSC71180 74*40 APSC71180 3.5*53 3*22 APSC71181 APSC71051-4*10 3*12 APSC71183 3*22 APSC71183 APSC71178 2.5*6 3*10 71127-3*12 APSC71036 3*12 3*10 4*10 4*14 4*10 APSC71178 平头4 X 8 FH HEX Screw 3*10 APSC71034 3.5*53 APSC71051-4*110 平头4 X 12 FH HEX Screw 3*10 3*22...
  • Page 16 后避震器组装 Rear Shock Assembly 盘头3 X 16 3*26 OH HEX Screw 3*26 APSC71198 APSC71061 3*16 3*26 3*26 APSC71061 APSC71198 机米3 X 26 M3螺母 Lock NUT SET Screw 3*16 后桥箱组装 Rear Axle Housing Assembly APSC71179 X 12 杯头3 X 10 杯头4 X 14 3*18 3*10 CAP Screw...

  • Page 17: Rear Axle Assembly

    后桥组装 Rear Axle Assembly 杯头4 X 26 CAP Screw 4*26 2.5*14 4*26 4*26 2.5*14 Pin2.5 X 14 4*26 轮胎组装 Tire Assembly APSC71204(蓝色/Blue) APSC71175(红色/Red) (蓝色/Blue) (红色/Red)
  • Page 18 车棚架组装 Roll Cage Assmebly 4*14 3*16 71185 3*16 3*16 APSC71204(蓝色/Blue) 3*16 APSC71175(红色/Red) 3*14 3*16 71186 3*14 APSC71074 3*16 3*16 APSC71180 APSC71179 3*10 APSC71179 APSC71180 3*16 3*10 2.5*6 3*10 APSC71177 3*10 APSC71177 3*16 3*10 3*16 3*16 3*14 3*16 X 10 X 24 盘头3 X 16 盘头3 X 14 盘头3 X 10...

  • Page 19: Body Assembly

    车壳组装 Body Assembly 3*10 X 15 3*10 3*10 平头3 X 10 FH HEX Screw 3*10 3*10 3*10 3*10 APSC71177 APSC71191(透明/Clear) APSC71205(蓝色/Blue) APSC71206(红色/Red) 盘头3 X 10 OH HEX Screw 轮胎安装 Wheels and Tires Assembly APSC71204(蓝色/Blue) APSC71175(红色/Red) APSC71175 71157 M5螺母 Lock NUT...
  • Page 20 车棚组装 Cage Assembly 盘头3 X 16 OH HEX Screw M4 X 4 SET Screw 3*16 整车组装 Body Assembly...
  • Page 21 配件列表 Spare Parts List APSC71002 转向座左/右 APSC71074 LED灯条 （白光） Spindle Left/Right LED Strip (White light) APSC71003 后桥刀臂 APSC71096 马达齿12T Rear Trailing Arm Pinion Gear 12T APSC71005 后桥蛋 APSC71097 马达齿13T Rear Portal Gear Box Pinion Gear 13T APSC71008 前避震支撑 APSC71098 马达齿14T Front Shock Tower Pinion Gear 14T APSC71009...
  • Page 22 贴纸应用 Decal Application...
  • Page 23 贴纸应用 Decal Application...
