Hioki CT6833 Instruction Manual

Hioki CT6833 Instruction Manual

Ac/dc current probe
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

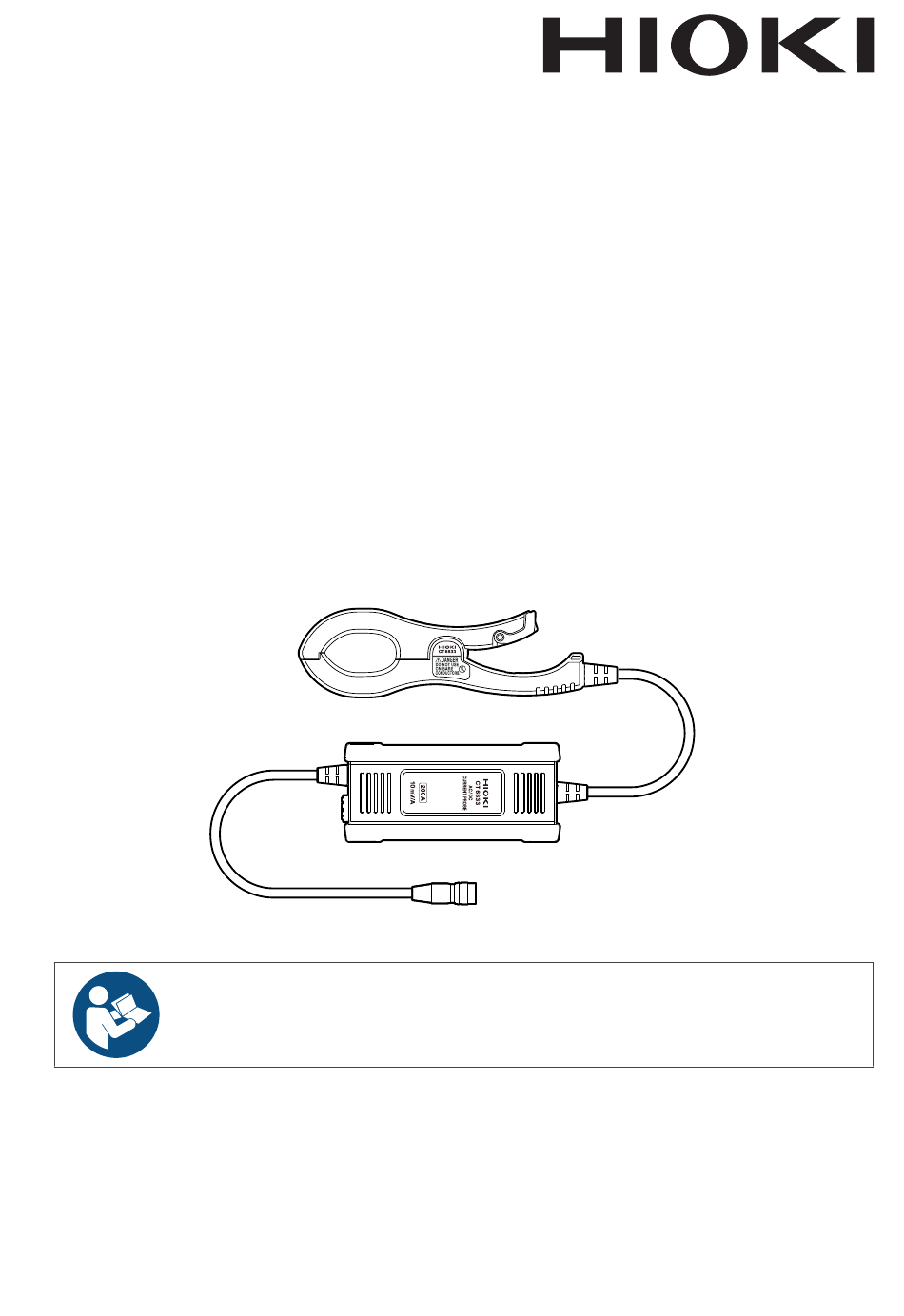

CT6833
CT6833-01
CT6834
CT6834-01
AC/DC カレントプローブ
AC/DC CURRENT PROBE
AC/DC 电流探头
使用前にお読みください。大切に保管してください。
Read carefully before use. Keep for future reference.
使用前请阅读。请妥善保管。
保留备用
Nov. 2024 Edition 1
CT6833A960-00
HIOKI CT6833A960-00
取扱説明書
Instruction Manual
使用说明书
JA/EN/CN
[600646260]

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CT6833 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hioki CT6833

Summary of Contents for Hioki CT6833

  • Page 1 CT6833 CT6833-01 取扱説明書 CT6834 Instruction Manual 使用说明书 CT6834-01 AC/DC カレントプローブ AC/DC CURRENT PROBE AC/DC 电流探头 使用前にお読みください。大切に保管してください。 Read carefully before use. Keep for future reference. 使用前请阅读。请妥善保管。 保留备用 JA/EN/CN Nov. 2024 Edition 1 [600646260] CT6833A960-00 HIOKI CT6833A960-00...
  • Page 2 HIOKI CT6833A960-00...

  • Page 3: Table Of Contents

    製品概要 ..................10 各部の名称 .................10 測定 ....................11 使用前の点検 ................11 測定手順 ..................11 消磁 （ ） とゼロ調整 （ ） DEMAG 0 ADJ ..........13 位相補正値 .................13 仕様 ....................14 一般仕様 ..................14 測定仕様 ..................15 接続可能製品との組み合わせ確度 ..........17 保守・サービス .................19 保証書 CT6833A960-00 JA-1 HIOKI CT6833A960-00...
  • Page 4 目　次 JA-2 HIOKI CT6833A960-00...

  • Page 5: はじめに

    はじめに はじめに このたびは、 カレント HIOKI CT6833, CT6833-01, CT6834, CT6834-01 AC/DC プローブをご選定いただき、誠にありがとうございます。この製品を十分にご活用 いただき、末長くご使用いただくためにも、取扱説明書はていねいに扱い、大切に 保管してください。 本器を使用する前に、別紙の 「カレントセンサ使用上の注意」 をよくお読みください。 形名による主な違いは次のとおりです。 形名 定格電流 出力ケーブル長 約 CT6833 AC/DC 200 A 約 CT6833-01 AC/DC 200 A 10 m 約 CT6834 AC/DC 500 A 約 CT6834-01 AC/DC 500 A 10 m 取扱説明書の最新版...

  • Page 6: 梱包内容の確認

    梱包内容の確認 梱包内容の確認 本器がお手元に届きましたら、異常や損傷がないか点検してからご使用ください。万一、破損 している場合または仕様どおりに動作しない場合は、お買上店 （販売店） か最寄りの営業拠点に 連絡してください。 本器 または カレントプローブ CT6833, CT6833-01, CT6834, CT6834-01 AC/DC 付属品 カラーラベル （チャネル識別用） 携帯用ケース 取扱説明書 （本書） カレントセンサ使用上の注意 （ ） 0990A901 オプション 本器には次のオプションがあります。購入の際は、お買上店 （販売店） か最寄りの営業拠点にご 連絡ください。オプションは、予告なく変更することがあります。弊社ウェブサイトで最新の 情報をご確認ください。 延長ケーブル （ ） CT9902 • 本器の出力ケーブルを 本で 延長、最大 延長...
  • Page 7 ） 」 を用いて表されます。 フルスケール 定 格 電 流 を 示 し ま す。 フ ル ス ケ ー ル 誤 差 の 限 界 値 は 「 % of full scale （ ） 」 を用いて表されます。 （定格電流） % f.s. JA-5 HIOKI CT6833A960-00...

  • Page 8: 安全について

    を行う。 使用者が感電するおそれがあります。また、 発熱、 火災、 短絡によるアー ク放電などを引き起こすおそれがあります。 ご使用にあたっての注意 本器を安全に使用し、 機能を十分に活用するために、 次の注意事項をお守りください。 警 告 次のような場所で本器を使用しない。 „ • 直射日光があたる場所、高温になる場所 • 腐食性ガスや爆発性ガスが発生する場所 • 強力な電磁波を発生する場所、帯電しているものの近く • 誘導加熱装置 （高周波誘導加熱装置、 調理器具など） の近く • 機械的振動が多い場所 • 水、油、薬品、溶剤などがかかる場所 • 多湿な場所、結露する場所 • ほこりが多い場所 • 不安定な場所、傾いた場所 本器が破損したり誤動作をしたりし、人身事故を引き起こすおそれがあ ります。 JA-6 HIOKI CT6833A960-00...
  • Page 9 をする。 重大な人身事故や短絡事故を引き起こしたりするおそれがあります。 ペースメーカーなど電子医療機器を装着した人は、本器を使用 „ しない。 本器を身体に近づけない。 „ 医療機器の正常な動作を損ない、人命に関わるおそれがあります。 最大定格電流を超える電流を測定しない。 „ センサーが発熱し、人身事故、火災、または本器の破損を引き起こすお それがあります。 ： 直流および 以下の周波数の最大定格電流 CT6833, CT6833-01 60 Hz は 300 A ： 直流および 以下の周波数の最大定格電 CT6834, CT6834-01 500 Hz 流は 500 A 上記以外の周波数は、 測定できる電流値が制限されます。 「最大定格電流」 （ ） で電流値を確認してください。 p. 15...
  • Page 10 警 告 本器の定格の範囲外、または仕様の範囲外で使用しない。 „ 本器が破損したり発熱したりし、重大な人身事故を引き起こすおそれが あります。 ケーブルを被測定ラインに接触させない。 „ 本器が破損したり被測定回路が短絡したりし、人身事故を引き起こすお それがあります。 使用前に、ケーブルの被覆が破れたりケーブル内部の金属が露 „ 出したりしていないかを確認する。 破損しているケーブルを使用すると、重大な人身事故を引き起こすおそ れがあります。お買上店 （販売店） か最寄りの営業拠点にご連絡くださ い。 注 意 ジョーを開いた状態でコア部に触れない。 „ コア部に静電気が放電すると、本器を損傷するおそれがあります。 携帯用ケースを、直射日光があたる場所、高温になる場所、車内に放置 „ しない。 高温環境下ではケースの内装が変形するおそれがあります。 本器を運搬したり取り扱ったりするときは、振動や衝撃を与えない。 „ 本器が破損するおそれがあります。 以下の環境で、ケーブルを曲げたり引っ張ったりしない。 0 ° C „ ケーブルが硬くなっています。ケーブルが断線したり被覆が破損したり し、使用者が感電するおそれがあります。 JA-8 HIOKI CT6833A960-00...
  • Page 11 ジョーのロックを解除したままにしておくと、突き合わせ面にごみやほ こりが付着し、本器が故障するおそれがあります。 過電流がないか確認する。 „ 測定対象機器の電源 時には本器の最大入力電流を大幅に超え ON/OFF る電流が流れ、本器が故障するおそれがあります。 以上の環境で使用する場合は、保護具を着用する。 40 ° C „ 機器の外装の温度が上昇し、使用者がやけどするおそれがあります。 本器を、磁気カード、プリペイドカード、切符などの磁気記録媒体に近 „ づけない。 本器を、 、 テレビ画面、 電子腕時計などの精密電子機器に近づけない。 „ データやこれらの機器が破損するおそれがあります。 重要 • ジョーの先端部の突き合わせ部に異物を挟んだり、差し込んだりしないでください。また、 指で触れたりしないでください。測定確度および開閉の動作に悪影響を及ぼすおそれがあ ります。 • ジョーの先端部の突き合わせ部にごみなどが付着した場合は、乾いた柔らかい布で軽く拭 き取ってください。測定確度に悪影響を及ぼすおそれがあります。 • 本器を落としたり、衝撃を加えたりしないでください。ジョーの突き合わせ面が損傷し、 測定に悪影響を及ぼします。 輸送時の注意 開梱後、梱包材を保管してください。本器を輸送する際は、お届けしたときの梱包 材をお使いください。 JA-9 HIOKI CT6833A960-00...

  • Page 12: 製品概要

    概要 概要 製品概要 と は まで、 と は までの CT6833 CT6833-01 200 A CT6834 CT6834-01 500 A 電流を高精度に測定することを目的とした、開閉可能なクランプ型の電流セ AC/DC ンサーです。良好な周波数特性 （振幅、位相） 、良好な温度特性 （感度、オフセット） があり、電流測定だけではなく、高精度な電力測定にもご使用いただけます。 各部の名称 センサー部 中継ボックス （裏面） 電流方向マーク、定格電流値 ゼロ調整つまみ 開閉レバー 中継ボックス ロック 出力コネクター ジョー 製造番号 JA-10 HIOKI CT6833A960-00...

  • Page 13: 使用前の点検

    1 M Ω ± 10% 測定手順 接続機器 （電源が切れている状態） に本器を接続する。 接続機器の電源を入れる。 消磁 （ ） とゼロ調整 （ ） を行う。 DEMAG 0 ADJ 参照： 「消磁 （ ） とゼロ調整 （ ） 」 （ ） DEMAG 0 ADJ p. 13 ジョーのロックを解除し、ジョーを開く。 ロック状態 ロック解除状態 JA-11 HIOKI CT6833A960-00...
  • Page 14 1. 1 200 mm ループを束にして、センサーをその束の周りにクランプする。 ループ数より 本多い被測定導体が、連続してセンサー窓を通ります。 ループを放射状に配置する。 電流を測定する。 • 高周波数領域では、電路の高電位側 （ 側） に本 High High 器をクランプすると、コモンモードノイズの影響を 受けることがあります。必要に応じて低電位側 （ 電源側 負荷側 電流の方向 側） にクランプしてください。 以上の高周波大電流の場合、導体位置の影響により、誤差の増加、波形ひずみが出る 1 kHz • ことがあります。導体はできるだけ中心位置に配置してください。また、本器をクランプし ない導体が 以上または 以上の高周波大電流の場合、ジョーの近くに配置すると 200 A 1 kHz 誤差の増加、波形ひずみが出ることがあります。本器をクランプしない導体はジョーからで きるだけ離して測定してください。 JA-12 HIOKI CT6833A960-00...
  • Page 15 合 （合わせ） 面に合わせる。 接続先の機器からゼロアジャストを実行する。 かん合面 くぼみ • 電流入力状態ではゼロ調整はできません。 • オフセット出力は周囲環境 （温度、地磁気、磁界発生機器） により変化 します。 • 実際に測定をする場所に本器を設置した状態でゼロ調整を実施してく ださい。 • 落下などの衝撃によりオフセットがずれる場合があります。 • ゼロ調整ができない場合は、消磁 （ ） を何度か実施してくださ DEMAG い。 位相補正値 または で位相補正する場合は、以下の補正値 （代表値） を入力してください。 PW6001 PW3390 周波数： 、位相差値：− 1 kHz 0.64° メモリー機能に対応した機器は位相補正値が自動で設定されるため、補正値の入力は不要です。 JA-13 HIOKI CT6833A960-00...

  • Page 16: 一般仕様

    149W × 46H × 16.5D mm 中継ボックス： 約 126W × 57H × 20.5D mm （突起部およびケーブルを含まない） ジョー寸法 約 46H × 16.5D mm 出力ケーブル長 ： 約 （中継ボックスを含む） CT6833, CT6834 ： 約 （中継ボックスを含む） CT6833-01, CT6834-01 10 m 質量 ： 約 CT6833, CT6834 500 g ： 約...
  • Page 17 仕様 測定仕様 測定方式 フラックスゲート型ゼロフラックス方式 定格電流 ： CT6833, CT6833-01 AC/DC 200 A ： CT6834, CT6834-01 AC/DC 500 A 最大定格電流 下図の周波数ディレーティング範囲以内。 （ ） CT6833, CT6833-01 Derating (Continuous) Guaranteed accuracy range 10 k 100 k Frequency [Hz] 最大定格電流 下図の周波数ディレーティング範囲以内。 （ ） CT6834, CT6834-01...
  • Page 18 − 50 kHz ( 3 dB, Typical) – • 確度演算式中の の単位は 。 • 入力電流 （ ） が次の範囲の場合、振幅確度に以下を加算する （ ） 。 CT6833, CT6833-01 ≦ ： 200 A < Ip 220 A ±0.01% of reading 直線性誤差 （ ） ±10 ppm Typical 23°C 振幅誤差...
  • Page 19 100 A 以下 （ 入力） （ 入力） 10 kHz ±1% of reading 10 A ±0.3% of reading Typical 10 A 帯磁の影響 以下 CT6833, 10 mA 1.5 mA Typical （入力換算値、 入力後） （入力換算値、 入力後） CT6833-01 DC 200 A DC 200 A 以下 CT6834,...
  • Page 20 PW3390 full scale も考慮） センサユニット (4) CT9555, CT9556, CT9557 • センサー確度を適用 （出力同軸ケーブル長 以内において規定） 1.6 m • 機能接地端子を接続先機器の接地端子に接続 出力、 出力時はセンサユニットの確度を加算 TOTAL OUTPUT • 電流ユニット (5) U8977 3CH 確度 センサー確度 U8977 • 電力計測モジュール (6) M7103 確度 センサー確度 M7103 • JA-18 HIOKI CT6833A960-00...

  • Page 21: 保守・サービス

    保守・サービス 保守・サービス 故障と思われるときは、お買上店 （販売店） か最寄りの営業拠点にご連絡ください。 注 意 本器の汚れをとるときは、柔らかい布に水か中性洗剤を少量含ませて、 „ 軽く拭く。 ベンジン、アルコール、アセトン、エーテル、ケトン、シンナー、ガソ リン系を含む洗剤などを使用したり、強く拭いたりすると、本器が変形、 変色することがあります。 本器を輸送するときは、次の事項をお守りください。 オプションを本器から外す。 „ 修理を依頼する場合は、故障内容を書き添える。 „ 二重梱包をする。 „ 輸送中に、本器などが破損するおそれがあります。 校正 校正周期は、お客様のご使用状況や環境などにより異なります。お客様のご使用状 況や環境に合わせ校正周期を定めていただき、弊社に定期的に校正を依頼してくだ さい。 廃棄 本器を廃棄するときは、地域で定められた規則に従って処分してください。 JA-19 HIOKI CT6833A960-00...
  • Page 22 保守・サービス JA-20 HIOKI CT6833A960-00...
  • Page 23 HIOKI CT6833A960-00...
  • Page 24 HIOKI CT6833A960-00...
  • Page 25 CT6833 CT6833-01 CT6834 CT6834-01 AC/DC CURRENT PROBE Instruction Manual Nov. 2024 Edition 1 CT6833A960-00 HIOKI CT6833A960-00...
  • Page 26 HIOKI CT6833A960-00...
  • Page 27 Measurement procedure ....15 Demagnetization (DEMAG) and zero adjustment (0 ADJ) ............16 Phase compensation values Specifications ..................17 ..............17 General specifications ............18 Measurement specifications ..22 Combined accuracy and conditions with connectable products Maintenance and Service ..............24 Warranty Certificate EN-1 CT6833A960-00 HIOKI CT6833A960-00...
  • Page 28 Contents EN-2 HIOKI CT6833A960-00...

  • Page 29: Introduction

    Introduction Introduction Thank you for choosing the Hioki CT6833, CT6833-01, CT6834, CT6834-01 AC/DC Current Probe. To ensure that you get the most out of this device over the long term, please read this manual carefully and keep it available for future reference.

  • Page 30: Checking Package Contents

    Option The optional equipment listed below is available for the device. To purchase optional equipment, contact your authorized Hioki distributor or reseller. Option is subject to change. Check Hioki’s website for the latest information. CT9902 Extension Cable (5 m [196.9 in.]) •...

  • Page 31: Symbols And Abbreviations

    Indicates that the product is subject to the Directive on Waste Electrical and Electronic Equipment (WEEE) in EU member nations. Dispose of the product by local regulations. Indicates that the product complies with standards imposed by EU directives. EN-5 HIOKI CT6833A960-00...

  • Page 32: Safety Information

    Failure to do so may cause the operator to experience an electric shock. It may also cause serious events such as heat generation, fire, or arc flash due to a short-circuit. EN-6 HIOKI CT6833A960-00...

  • Page 33: Precautions For Use

    Do not use the device to measure bare conductors. „ Only perform measurement of insulated wires where there is „ sufficient insulation for the circuit voltage. Failure to do so can cause serious bodily injury or a short-circuit. EN-7 HIOKI CT6833A960-00...
  • Page 34 Doing so may cause overheating of the sensor, resulting in bodily injury, fire, or damage to the device. CT6833, CT6833-01: With direct current and a frequency of 60 Hz or less, the maximum rated current is 300 A. CT6834, CT6834-01: With direct current and a frequency of 500 Hz or less, the maximum rated current is 500 A.
  • Page 35 Do not bring the device close to magnetic media such as magnetic „ cards, prepaid cards, and tickets. Do not bring the device close to precision electronic equipment „ such as PCs, television screens, and electronic wristwatches. Doing so may corrupt data or damage the equipment. EN-9 HIOKI CT6833A960-00...
  • Page 36 • Do not drop the device or subject it to mechanical shock. Doing so could damage the facing core surfaces of the jaws, and adversely affect measurement. Shipping precautions Store the packaging material after unpacking the instrument. Use the original packaging when shipping the instrument. EN-10 HIOKI CT6833A960-00...

  • Page 37: Overview

    Overview Product overview The CT6833 and CT6833-01 as well as the CT6834 and CT6834-01 are clamp current sensors that can perform highly precise measurements of AC and DC currents of up to 200 A and 500 A, respectively. Both devices have excellent...

  • Page 38: Measuring Current

    Measuring Current Measuring Current Inspecting the device before use Before use, check the device for malfunctions or damage and check its operation. If you find any malfunction or damage, contact your authorized Hioki distributor or reseller. Inspection item Solution Damage to cable insulation If there is any damage, request repair and do not use the device.

  • Page 39: Measurement Procedure

    Conductor Current direction Current direction arrow Shield Lock the jaws, and then start measurement. Remove the device from the conductor after measurement has finished. Turn the measuring instrument off and disconnect the device from the measuring instrument. EN-13 HIOKI CT6833A960-00...
  • Page 40 Nearby conductors other than the one around which the device is clamped that are carrying high-frequency (200 A or more or 1 kHz or more) large currents may increase measurement errors or distort the waveform. Keep the device as far away as possible from other conductors during measurement. EN-14 HIOKI CT6833A960-00...

  • Page 41: Demagnetization (Demag) And Zero Adjustment (0 Adj)

    • Perform zero adjustment with the device at the location where you will measure current. • Mechanical shocks such as dropping the device may cause the offset to shift. • If zero adjustment is unsuccessful, perform demagnetization (DEMAG) several times. EN-15 HIOKI CT6833A960-00...

  • Page 42: Phase Compensation Values

    For phase compensation of the PW6001 or PW3390, enter the following compensation values (typical): Frequency: 1 kHz, phase difference: −0.64° Devices with a memory function automatically set the phase compensation value, so it does not need to be entered manually. EN-16 HIOKI CT6833A960-00...

  • Page 43: Specifications

    1 kV AC/DC (sensitivity current: 1 mA), 50 Hz/60 Hz, 1 minute Between jaws and output terminal (when attached to line under measurement) Power supply Power supplied from Hioki instruments with an ME15W connector Rated supply voltage ±11.5 V to ±12.5 V (tracking) CT6833 Maximum ±220 mA (While measuring ±300 A DC or 300 A AC...

  • Page 44: Measurement Specifications

    Specifications Output cable length CT6833, CT6834: Approx. 5 m ([196.9 in.] including relay box) CT6833-01, CT6834-01: Approx. 10 m ([393.7 in.] including relay box) Weight CT6833, CT6834: Approx. 500 g (17.6 oz.) CT6833-01, CT6834-01: Approx. 710 g (25.0 oz.) Product warranty...
  • Page 45 Up to the following values are permitted at a temperature of 40°C current (104°F) or less and within 1 period of a periodic waveform of 10 ms or more (design value, outside of accuracy guarantee range) CT6833, CT6833-01: ±600 A peak CT6834, CT6834-01: ±800 A peak Measurable ø20 mm or less...
  • Page 46 (DC) changed as follows. CT6833, CT6833-01: +200 A → 0 A → −200 A → 0 A → +200 A at intervals of 40 A CT6834, CT6834-01: +500 A → 0 A → −500 A → 0 A → +500 A at intervals of 100 A *2.
  • Page 47 ±0.04% of reading Typical (100 A input) 10 kHz ±1% of reading or less (10 A input) ±0.3% of reading Typical (10 A input) Effects of magnetization CT6833, 10 mA or less 1.5 mA Typical CT6833-01 (converted to input current, after input...

  • Page 48: Combined Accuracy And Conditions With Connectable Products

    PW6001 accuracy + sensor accuracy sensor accuracy (full-scale errors also take into account sensor ratings) 45 Hz ≤ f ≤ 66 Hz PW6001 accuracy + sensor accuracy (full-scale errors also take into account sensor ratings) for other measurement items EN-22 HIOKI CT6833A960-00...
  • Page 49 • Connect function ground terminal to ground terminal of measuring instrument. • Add the accuracy of sensor unit when RMS or total output is used. (5) U8977 3CH Current Unit • U8977 accuracy + sensor accuracy (6) M7103 Power Measurement Module • M7103 accuracy + sensor accuracy EN-23 HIOKI CT6833A960-00...

  • Page 50: Maintenance And Service

    Maintenance and Service Maintenance and Service If the device malfunctions, contact your authorized Hioki distributor or reseller. CAUTION If the device becomes dirty, wipe it clean with a soft cloth „ moistened with water or a neutral detergent. Never use solvents such as benzene, alcohol, acetone, ether, ketone, thinners, or gasoline, and do not wipe with excessive force.
  • Page 51 HIOKI CT6833A960-00...
  • Page 52 HIOKI CT6833A960-00...
  • Page 53 CT6833 CT6833-01 CT6834 CT6834-01 AC/DC 电流探头 AC/DC CURRENT PROBE 使用说明书 保留备用 Nov. 2024 Edition 1 CT6833A960-00 HIOKI CT6833A960-00...
  • Page 54 HIOKI CT6833A960-00...
  • Page 55 关于标记 ....................4 关于安全 ....................6 使用注意事项 ..................6 概要 .....................9 产品概要 ..................9 各部分的名称 ................9 测量 ....................10 使用前的检查 ................10 测量步骤 ..................10 消磁 与调零 (DEMAG) (0 ADJ) ..........12 相位补偿值 .................12 规格 ....................13 一般规格 ..................13 测量规格 ..................14 与可连接产品的组合精度 .............16 维护和服务 ..................18 保修证书 CT6833A960-00 CN-1 HIOKI CT6833A960-00...
  • Page 56 目　录 CN-2 HIOKI CT6833A960-00...
  • Page 57 前言 前言 感谢您选择 、 、 、 电流探 HIOKI CT6833 CT6833-01 CT6834 CT6834-01 AC/DC 头。为了您能充分而持久地使用本产品，请妥善保管使用说明书。 在使用本仪器前请认真阅读另附的“电流传感器 使用注意事项”。 根据型号的不同，主要区别如下。 型号 额定电流 输出电缆长度 约 CT6833 AC/DC 200 A 约 CT6833-01 AC/DC 200 A 10 m 约 CT6834 AC/DC 500 A 约 CT6834-01 AC/DC 500 A 10 m 使用说明书的最新版本...

  • Page 58: 包装清单的确认

    包装清单的确认 包装清单的确认 本仪器送到您手上时，请在检查是否发生异常或损坏后再使用。万一有损坏或不能按 照参数规定工作时，请与代理店或最近的 营业据点联系。 HIOKI 本仪器 、 、 或 电流探头 CT6833 CT6833-01 CT6834 CT6834-01 AC/DC 附件 彩色标签（通道识别用） 携带箱 使用说明书（本手册） 电流传感器 使用注意事项 (0990A901) 选件 本仪器可选购下述选件。购买时，请与代理店或最近的 营业据点联系。选件可 HIOKI 能会变更，恕不事先通告。请通过本公司网站确认最新信息。 延长线 CT9902 (5 m) • 通过 根延长线，本仪器的输出电缆可延长 ，最多延长 10 m • 最多可使用...
  • Page 59 百分比、量程 百分比以及满量程 百分比规定误差 (reading) (range) (full scale) 极限值来表示测量仪器的精度。 读数 表示测量仪器当前显示的值。用“ ”来表示读数误 % of reading (% rdg) 差极限值。 （显示值） 表示测量仪器的量程。用“ ”来表示量程误差极限 量程 % of range (% rng) 值。 满量程 表示额定电流。用“ ”来表示满量程误差极限值。 % of full scale (% f.s.) （额定电流） CN-5 HIOKI CT6833A960-00...

  • Page 60: 关于安全

    警 告 如果是初次使用电气测量仪器，则请在资深电气测量人员的监督 „ 下进行测量。 否则可能会导致使用人员触电。另外，也可能会导致发热、火灾以及因短 路而导致的电弧放电等。 使用注意事项 为了您能安全地使用本仪器，并充分运用其功能，请遵守以下注意事项。 警 告 请勿在以下场所使用本仪器。 „ • 阳光直射或高温场所 • 会产生腐蚀性或爆炸性气体的场所 • 会产生强电磁辐射的场所、带电物体附近 • 感应加热装置（高频感应加热装置、电磁加热厨具等）附近 • 频繁发生机械性振动的场所 • 涉及水、油、化学制剂、溶剂等的场所 • 潮湿或易结露的场所 • 多尘场所 • 不稳定或倾斜的场所 本仪器破损或误操作，可能会导致人身事故。 不要堆放接线盒。 „ 不要用布等覆盖继电器盒。 „ 接线盒内的温度可能会升高，导致人身事故、火灾或设备损坏。 CN-6 HIOKI CT6833A960-00...
  • Page 61 请勿将本仪器用于裸导体测量。 „ 请在相对于电路电压具有适当绝缘性的绝缘电线位置上进行测量。 „ 否则可能会导致重大人身事故或短路事故。 起搏器等医用电子仪器的佩戴者请勿使用本仪器。 „ 身体请勿靠近本仪器。 „ 否则可能会影响医用仪器的正常运行，危及生命。 请勿测量超出最大额定电流的电流。 „ 否则可能会导致传感器发热，造成人身事故、火灾或本仪器损坏。 、 ： 直流及频率小于等于 时的最大额定电流 CT6833 CT6833-01 60 Hz 为 300 A 、 ： 直流及频率小于等于 时的最大额定电流 CT6834 CT6834-01 500 Hz 为 500 A 非上述频率会限制可测量的电流值。请通过“�大额�电流” (p. 14) 确认电流值。 警 告...
  • Page 62 0 ° C „ 电缆会变硬。可能会导致电缆断线、外皮损坏或使用人员触电。 不使用本仪器时，请锁定钳口。 „ 如果解除钳口的锁定状态，对接面上则可能会附着垃圾或灰尘，造成本仪 器故障。 确认有无过电流。 „ 进行被测对象设备的电源 操作时，可能会出现流过电流大幅度 ON/OFF 超出本仪器最大输入电流的情况，导致本仪器故障。 如果在 及以上的环境中使用，请穿戴防护设备。 40 ° C „ 仪器外部温度会升高，可能会导致使用人员烧伤。 请将本仪器远离磁卡、储值卡或车票等磁性记录介质。 „ 请将本仪器远离电脑、电视屏幕、电子手表等精密电子设备。 „ 否则可能会导致数据或此类设备损坏。 重要事项 • 请勿使钳口顶端的对接部分夹入或插入异物。另外，请勿用手指触碰。否则可能会对测量精 度及开闭操作造成不利影响。 • 如果钳口顶端的对接部分附着垃圾等，请用干燥柔软的布轻轻擦拭干净。否则可能会对测量 精度造成不利影响。 • 请勿使本仪器掉落或承受碰撞。否则可能会导致钳口对接面损伤，对测量产生恶劣影响。 运输时的注意事项 开箱后，请保留包装材料。运输本仪器时，请使用交货时的包装材料。 CN-8 HIOKI CT6833A960-00...

  • Page 63: 产品概要

    概要 概要 产品概要 、 、 和 是用于高精度测量 电流的可 CT6833 CT6833-01 CT6834 CT6834-01 AC/DC 开闭式钳型电流传感器。 和 最大可测 ， 和 CT6833 CT6833-01 200 A CT6834 最大可测 。具有良好的频率特性（振幅、相位）与温度特性（灵敏 CT6834-01 500 A 度、偏移量），不仅可用于电流测量，也可用于高精度的功率测量。 各部分的名称 传感器部分 接线盒（背面） 电流方向标记、额定电流值 调零旋钮 打开 关闭手柄 接线盒 锁扣 输出连接器 钳口...

  • Page 64: 使用前的检查

    的电流的导体配置在钳口附近。 10 kHz „ 即使未将本仪器夹在导体周边而配置在导体附近，也可能会因电流流过导 体产生的自身发热造成钳口温度上升，从而导致本仪器损坏。 请勿在电源处于开启状态的连接设备上连接本仪器。 „ 否则可能会导致本仪器故障或不符合规格。 在本仪器的信号输出电路中插入了保护用电阻（输出电阻）。将本仪器输出的信号输 入数字万用表等时，请使用输入电阻较大的设备。（推荐 ） 1 M Ω ± 10% 测量步骤 在连接设备（电源关闭状态）上连接本仪器。 接通连接设备的电源。 进行消磁 与调零 。 (DEMAG) (0 ADJ) 参照：“消� �调零 ” (DEMAG) (0 ADJ) (p. 12) 解除钳口的锁定状态，打开钳口。 锁定状态 锁定解除状态 CN-10 HIOKI CT6833A960-00...
  • Page 65 • 如 果 在 高 频 范 围 内 将 本 仪 器 夹 在 电 路 的 高 电 位 侧 High （ 侧），则可能会受到共模噪声的影响。请根据 High 需要夹在低电位侧（ 侧）。 电源侧 负载侧 电流方向 • 测量大于等于 的高频大电流时，可能会受导体位置影响而产生误差增加、波形失真等情 1 kHz 况。请将导体尽可能配置在中心位置。另外，本仪器未夹住的导体流过大于等于 或大于 200 A 等于 的高频大电流时，如果配置在钳口附近，也可能会产生误差增加、波形失真等情 1 kHz 况。进行测量时，让本仪器未夹住的导体尽可能地远离钳口。 CN-11 HIOKI CT6833A960-00...

  • Page 66: 消磁 (Demag) 与调零 (0 Adj)

    连接具有调零功能的设备进行使用时 参照： （可连接的设备） p. 16 锁定钳口。 将调零旋钮 的凹槽对准接线盒的嵌合面。 (0 ADJ) 从所连设备执行调零。 嵌合面 凹槽 • 不能在电流输入状态下进行调零。 • 偏移输出因周围环境（温度、地磁、磁场发生设备）而异。 • 请在将本仪器设置于实际测量场所的状态下实施调零。 • 可能会因掉落等碰撞而发生偏移。 • 无法进行调零时，请实施几次消磁 。 (DEMAG) 相位补偿值 利用 或 进行相位补偿时，请输入下述补偿值（典型值）。 PW6001 PW3390 频率： 、相位差值：− 1 kHz 0.64° 支持存储功能的设备会自动设置相位补偿值，因此无需输入补偿值。 CN-12 HIOKI CT6833A960-00...

  • Page 67: 一般规格

    生产的 设备供电 HIOKI ME15W 额定电源电压 ～ （跟踪） ±11.5 V ±12.5 V 、 最大额定电流 （ （ 、 ）测量、 电源时） CT6833 ±220 mA 300 A ±DC 55 Hz ±12.5 V 最大额定功率 （ （ 、 ）测量、 电源时） CT6833-01 5.6 VA 300 A ±DC 55 Hz ±12.5 V...

  • Page 68: 测量规格

    规格 测量规格 测量方式 磁通门型 零磁通方式 额定电流 、 ： CT6833 CT6833-01 AC/DC 200 A 、 ： CT6834 CT6834-01 AC/DC 500 A 最大额定电流 在下图的频率降额范围内。 、 (CT6833 CT6833-01) Derating (Continuous) Guaranteed accuracy range 10 k 100 k Frequency [Hz] 最大额定电流 在下图的频率降额范围内。 、 (CT6834...
  • Page 69 50 kHz ( 3 dB Typical) – • 精度公式中 的单位为 。 • 如果输入电流 在下述范围内，则在振幅精度中加上以下值 、 。 (Ip) (CT6833 CT6833-01) ≦ ： 200 A < Ip 220 A ±0.01% of reading 线性误差 ±10 ppm Typical (23°C) 振幅误差 ～ ： 10 Hz 100 Hz ±50 ppm Typical...

  • Page 70: 与可连接产品的组合精度

    或以下（ 输入） （ 输入） 10 kHz ±1% of reading 10 A ±0.3% of reading Typical 10 A 磁化的影响 、 小于等于 CT6833 10 mA 1.5 mA Typical （输入换算值、输入 之后） （输入换算值、输入 之后） CT6833-01 DC 200 A DC 200 A 、 小于等于 CT6834...
  • Page 71 、 、 传感器单元 (4) CT9555 CT9556 CT9557 • 适用传感器精度（输出同轴电缆长度在 以内时规定） 1.6 m • 将功能接地端子连接到所连设备的接地端子上 • 为 输出、 输出时，将加上传感器单元精度 TOTAL OUTPUT 通道电流单元 (5) U8977 3 精度 传感器精度 U8977 • 功率测量模块 (6) M7103 精度 传感器精度 M7103 • CN-17 HIOKI CT6833A960-00...
  • Page 72 维护和服务 维护和服务 确认为有故障时，请与代理店或最近的 营业据点联系。 HIOKI 注 意 去除本仪器的脏污时，请用柔软的布蘸少量的水或中性洗涤剂之后，轻轻 „ 擦拭。 如果使用汽油、酒精、丙酮、乙醚、甲酮、稀释剂以及含汽油类的洗涤剂 等或用力擦拭，则可能会导致本仪器变形或变色。 运输本仪器时，请遵守下述事项。 从本仪器上拆下选件。 „ 委托修理时，请同时写明故障内容。 „ 进行双重包装。 „ 否则可能会在运输期间导致本仪器等损坏。 校正 校正周期因客户的使用状况或环境等而异。请客户根据使用状况或环境确定校正周 期，并委托本公司定期进行校正。 废弃 废弃本仪器时，请根据所在地区的规定进行处理。 CN-18 HIOKI CT6833A960-00...
  • Page 73 HIOKI CT6833A960-00...
  • Page 74 HIOKI CT6833A960-00...
  • Page 75 HIOKI CT6833A960-00...
  • Page 76 电子邮件: info@hioki.com.cn HIOKI CT6833A960-00...
