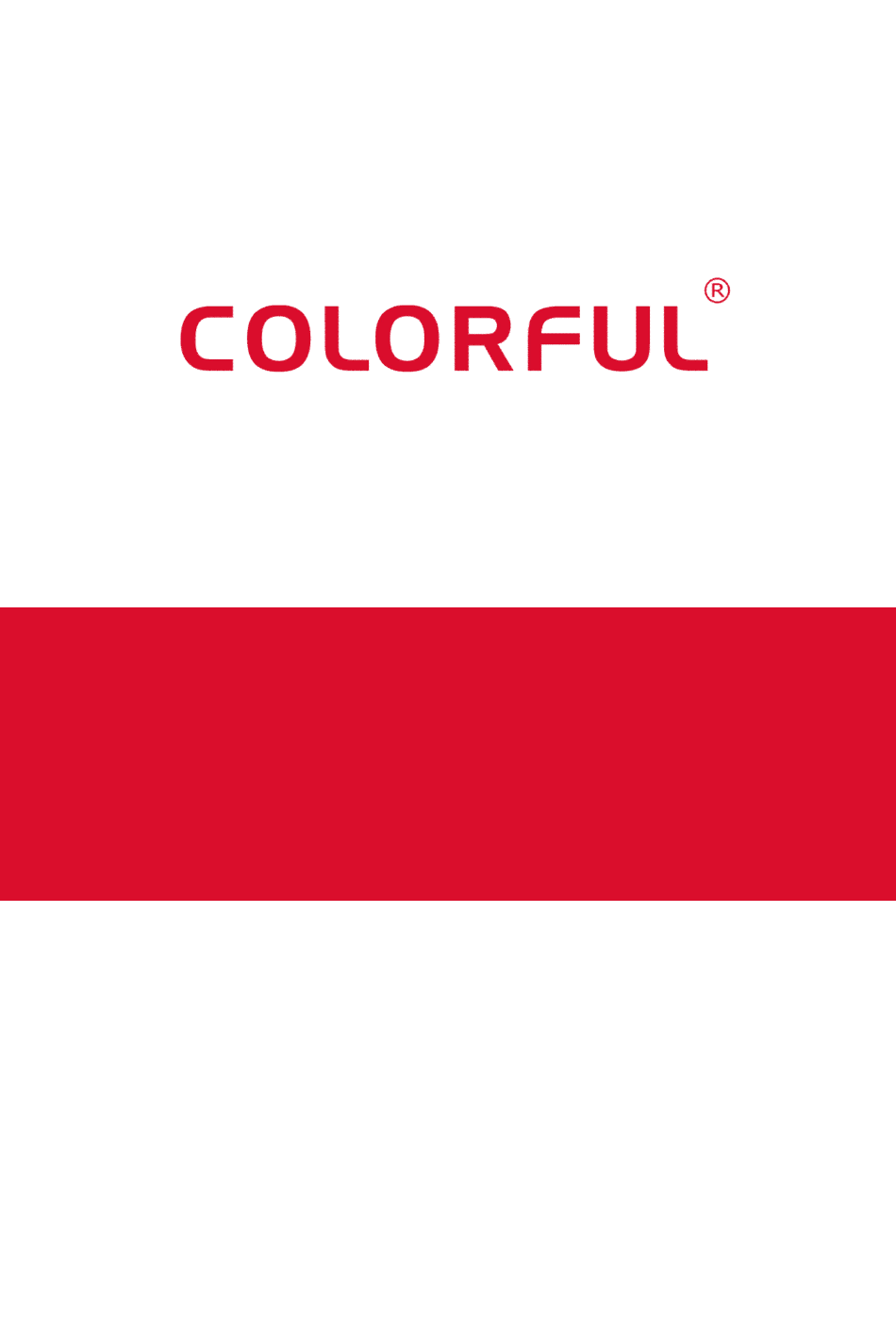

- Page 1 CVN B650 GAMING PRO V14 CVN B650 GAMING FROZEN V14 主板使用手册 www .colorful. cn...
- Page 2 Netware® 是 Novell, Inc 的注册商标。 Award® 是 Phoenix Technologies Ltd 的注册商标。 AMI® 是 American Megatrends Inc 的注册商标。 Kensington 和 MicroSaver 是 Kensington Technology Group 的注册商标。 PCMCIA 和 CardBus 是 Personal Computer Memory Card International Association 的注册商标。 其他在本说明书中使用的产品名称是他们各自所属公司所拥有和被公认的。 技术支持 如果您的系统出现问题，并且无法从本主板使用手册中获得帮助，请联系您所购买主板 的经销商。此外您还可以尝试通过以下方式获得帮助：访问七彩虹的官方网站 (http://www.colorful.cn)，点击服务与支持模块，即可获取七彩虹提供的各种服务、保 修条例与下载支持。...
- Page 3 三 年 免 费 质 保 全 国 联 保 尊敬的客⼾： 感谢您选用七彩虹系列产品，为了确保您能够充分享有我们提供的售后服务，请在购买后认真阅读此说 明并妥善保存此质量保证卡。 售后内容说明： 一、此质量保证卡的资料必须填写完整，并由最终直接经销商盖章，方可生效。 二、在正常情况下，七彩虹公司按照国家质量监督检验的有关责任规定，我们承诺自消费者购买七彩虹主板 之日起，享有主板系列产品三年免费质量保证和全国联保服务。 三、若经本公司判定属下列因素，则不属于免费保修服务范围，本公司有权收取维修费用： 1、超过七彩虹提供的质保有效期的产品； 2、产品质保标贴或序列号贴纸被撕去、损毁或模糊不清的产品； 3、未按产品说明的要求使用、维护、保管而造成的损坏； 4、未经本公司授权，私自拆装、修理或试图修理过的产品，表现为：产品元件、接插件缺少或损坏、 线路板严重变形、线路板断裂、线路划伤、主板腐蚀、生锈及污迹严重等； 5、无有效三包凭证或擅自涂改三包凭证； 6、三包凭证上的产品型号、产品序号与产品实物不相符； 7、因意外事故、不可抗拒的自然因素或错误使用产品所造成的产品损坏，表现为：产品表面刮伤、电 子元器件丢失、PCB 板变形、有碰撞伤痕等； 8、因用⼾运输、保管不当而导致损坏的产品，如：受潮腐蚀、机械损伤等。 四、获取更多售后服务详情，请访问七彩虹官方网站（http://www.colorful.cn）查阅售后服务相关内容。 用⼾资料填写 用⼾名称 购买日期 联系人 联系电话 联系地址 产品型号 产品序号 经销商名称 经销商电话 经销商地址 经销商印章 七彩虹印章 技术服务热线：400-678-5866...
- Page 4 通过拨打 400-678-5866 客⼾服务热线进⾏咨询，此外还可以直接与七彩虹各属地平台 服务中心联系，具体联系方法如下: 七彩虹经销商服务范围及联系方式 平台名称 服务范围 联系方法 黑⻰江省、吉林省、辽宁省、北京 北部大区 市、天津市、河北省、⼭东省、⼭西 010-82488344 省、河南省、内蒙古自治区 江苏省、浙江省、安徽省、上海市、 027-87873911（武汉区域） 中部大区 湖北省、湖南省、江西省 025-86817950（华东区域） 广东省、广西壮族自治区、福建省、 南部大区 020-38335851 海南省 四川省、重庆市、云南省、西藏藏族 西南大区 028-85579371 自治区、贵州省 陕西省、⽢肃省、⻘海省、新疆维吾 西北大区 029-87877278 尔自治区、宁夏回族自治区 注意：以上电话如有变动，请拨打 400-678-5866 服务热线查询。 *七彩虹公司对本手册拥有最终解释权...
- Page 5 根据电子电器产品有害物质使用标识要求：图中数字为产品的环保使用 期限。指电子产品中含有的有害物质在不发生外泄或突变的条件下，不 会对环境造成污染或人身、财产造成损害的期限。 产品中有害物质的名称及含量： 有害物质 多溴二 部件名称 六价铬 多溴联 铅(Pb) 汞(Hg) 镉(Cd) 苯醚 (Cr(VI)) 苯(PBB) (PBDE) 印 刷 电 路 板 及 其 × ○ ○ ○ ○ ○ 电子组件 外 部 信 号 连 接 口 × ○ ○ ○...
-
Page 6: Table Of Contents
目 录 产品包装 ......................1 驱动程序安装说明 .................... 1 产品规格表 ......................2 I/O 接口介绍 ....................5 主板布局图 ......................6 中央处理器插槽 .....................8 供电接口 ....................... 9 内存插槽 ......................10 PCIe 扩展插槽 ..................... 11 M.2 插槽 ......................12 SATA 6Gb/s 接口 ....................13 前置 USB 3.2 Gen 1 插针 ................... 13 前置... - Page 7 LED 侦错灯 ......................20 BIOS 介绍 ....................21 BIOS 设置程序 ......................21 进入 BIOS ......................21 BIOS 设置程序主界面 ..................21 BIOS 程序更新 ......................22...
-
Page 8: 产品包装
产品包装 在您打开本主板包装盒之后，请检查下面所列出的各项标准配件是否⻬全。 1×CVN B650 GAMING PRO V14 主板 主板 或 CVN B650 GAMING FROZEN V14 主板 连接线 3×SATA 6Gb/s 数据线 2×WiFi 6 高增益天线（仅 CVN B650 GAMING FROZEN V14 赠送） 其他配件 1×前面板辅助插针/连接头 1×USB 2.0 辅助插针/连接头 使用手册 1×主板使用手册 以上配件仅供参考, 请以实物为准，七彩虹科技保留变更的权利。 ● 若以上列出的任何一项配件有损坏，请尽快与您的经销商联络或致电七... -
Page 9: 产品规格表
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 产品规格表 芯片组 AMD B650 芯片组 支持适配 AMD AM5 插槽的 AMD Ryzen 7000 系列处理器 中央处理器 请访问七彩虹官网 www.colorful.cn 查询最新的处理器支持列表 4 条 DDR5 内存插槽，可支持高达 192 GB 容量内存 (单一 插槽最高支持 48 GB 容量) 支持... - Page 10 ● 无线频段） 无线网卡和蓝牙 蓝牙 5.1 ● CVN B650 GAMING PRO V14 只配备直立式 M.2 插槽，WiFi 模块请另⾏ 购买 2 个 USB 2.0 接口 4 个 USB 3.2 Gen 1 Type-A 接口 1 个 USB 3.2 Gen 2 Type-A 接口 1 个 USB 3.2 Gen 2 Type-C 接口...
- Page 11 CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 2 个 USB 2.0 插针可扩展 4 个 USB 2.0 Type-A 接口 （FUSB2.0_1/FUSB2.0_2） 1 个 USB 3.2 Gen 1 插针可扩展 2 个 USB 3.2 Gen 1 前置 USB 扩展接口 Type-A 接口（FUSB3.2_1）...
-
Page 12: I/O 接口介绍
I/O 接口介绍 CVN B650 GAMING PRO V14 USB3.2 Gen 1 2.5G Type-A 网络接口 USB3.2 Gen 2 DP 接口 BIOS Type-A 更新按键 HDMI 接口 音频接口* USB3.2 直立式 USB2.0 Gen 2 M.2 插槽 Type-C CVN B650 GAMING FROZEN V14 USB3.2 Gen 1 2.5G... -
Page 13: 主板布局图
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 主板布局图 5V_ARGB_2 CPU_FAN2 AIO_PUMP CPU_8P CPU_4P HDMI BIOS UPDATE JRGB1 U3.2G2 Type - A+Type - C SOCKET AM5 4*U3.2G1 ATX_PWR 2*U2.0 WiFi6 AUDIO 22110 2280 2242 PCIe 5.0×16 2280 2242 PCIe 4.0×1_1... - Page 14 主板布局图介绍： ○ ○ 中央处理器插槽 电源接口 ○ 内存插槽 ○ PCIe 扩展插槽 ○ M.2 插槽 ○ SATA 6Gb/s 接口 ○ 前置 USB 3.2 Gen 1 插针 ○ 前置 USB 3.2 Gen 1 Type-C 插槽 ○ 前置 USB 2.0 插针 ○ CPU ⻛扇插针 ○...
-
Page 15: 中央处理器插槽
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 中央处理器插槽 本主板具有 1 个 SOCKET AM5 处理器插槽，搭配 B650 芯片组，支持 AMD Ryzen 7000 系列处理器。 本插槽仅支持适配 SOCKET AM5 插槽的处理器，且需要按照正确的方向 ● 安装处理器，请勿使用错误的方式将处理器安装⾄插槽内，以避免 CPU 插槽内针脚损坏。 安装或移除 CPU 之前，请确认电源已关闭，所有电源接口已拔除。 ● CPU 在使用时发热量较大，过高的温度会损坏 CPU，请务必搭配使用 ●... -
Page 16: 供电接口
供电接口 本主板提供 1 个 24-pin 主板供电接口和 1 个 8-pin+4-pin CPU 供电接口。主板 供电接口与电源的连接插头有防呆设计，只有按照特定的方向才能成功连接。找到正 确的方向后，将连接插头插进接口中，检查无松动即可。 +12V +12V +5V Standby PWR OK PS ON# CPU_8P CPU_4P +12V ATX_PWR 如果要安装功率较高的硬件设备，请务必使用输出功率较高的电源以 ● 满⾜的设备用电需求。若电源输出功率较低，可能会导致计算机不稳 定或无法开启。... -
Page 17: 内存插槽
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 内存插槽 本主板提供 4 条 DDR5 内存插槽，可支持高达 192 GB 容量内存 (单一插槽最高支 持 48 GB 容量)。 支持 DDR5-7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6200(OC)/ ● 6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/4800MHz 内存。 支持双通道内存及支持 Extreme Memory Profile (XMP)内存技术。 ● 主板内存频率上限由 CPU 内存控制器性能及内存本身的颗粒特性共同决定， ●... -
Page 18: Pcie 扩展插槽
PCIe 扩展插槽 本主板提供 1 个 PCIe 5.0 x16 插槽、1 个 PCIe x16 插槽（支持 PCIe 4.0 x4 规格） 和 2 个 PCIe 4.0 x1 插槽，可用于安装独立显卡、网卡等扩展卡。如需安装较重的 显卡，请使用显卡支架，以防止 PCIe 插槽变形。 安装或卸除扩展卡之前，请先关机并拔出电源线，这样可以避免发生触 ● 电等意外状况。... - Page 19 CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 M.2 插槽 本主板提供 3 个 M.2 插槽，可用于安装 M.2 SSD 模块。 M.2 插槽规格 支持 2242/2280/22110 PCIe 5.0 x4 SSD M.2_1 M.2_2 支持 2242/2280 PCIe 5.0 x4 SSD 支持 2242/2280 PCIe 4.0 x4 SSD...
-
Page 20: Sata 6Gb/S 接口
SATA 6Gb/s 接口 本主板提供 4 个 SATA 6Gb/s 接口，支持连接 SATA 6Gb/s 硬盘。 RSATA_TXP1 RSATA_TXN1 RSATA_RXN1 RSATA_RXP1 前置 USB 3.2 Gen 1 插针 本主板提供 1 个前置 USB 3.2 Gen 1 扩展插针，可扩展为 2 个 USB 3.2 Gen 1 Type-A 接口，可向下兼容 USB 2.0 设备。 VBUS SSRX1- VBUS... -
Page 21: 前置 Usb 3.2 Gen 1 Type-C 插槽
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 前置 USB 3.2 Gen 1 Type-C 插槽 本主板提供 1 个前置 USB 3.2 Gen 1 Type-C 插槽，可扩展为 1 个 USB 3.2 Gen 1 Type-C 接口。 VBUS SBU2 TX2+ SBU1 TX2-... -
Page 22: Cpu ⻛扇插针
CPU ⻛扇插针 本主板提供 2 个 4-pin CPU ⻛扇插针，插座具有防呆设计，安装时需要注意方向。 搭配具有转速控制功能的散热⻛扇可以降低 CPU 的温度以实现散热功能。 系统⻛扇插针 本主板共提供 2 个 4-pin 系统⻛扇插针，插座具有防呆设计，安装时需要注意方向。 搭配具有转速控制功能的散热⻛扇可以降低机箱的温度以实现散热功能。... -
Page 23: 水冷泵插针
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 水冷泵插针 本主板提供 1 个 4-pin 水冷泵插针，插座具有防呆设计，安装时需要注意方向。此 插针用于连接一体式水冷 CPU 散热器水泵电源接头。 5V ARGB 插针 本主板提供 2 个 5V 3-pin ARGB 插针，此插针用于连接 5V ARGB 设备。 本主板支持灯效控制，请访问七彩虹官网（https://www.colorful.cn） ● 下载 iGame Center 灯光控制软件，调节灯效模式。 ARGB ⻛扇为选购设备，如需使用请另⾏购买。... -
Page 24: 前置音频插针
前置音频插针 机箱前面板的音频接口可通过机箱内的音频线连接到前置音频插针上，让您可以通过 前面板的音频接口来实现音频输入/输出等功能。 12V RGB 插针 本主板提供 2 个 12V 4-pin RGB 插针，此插针用于连接 12V RGB 设备。 本主板支持灯效控制，请访问七彩虹官网（https://www.colorful.cn） ● 下载 iGame Center 灯光控制软件，调节灯效模式。 RGB ⻛扇为选购设备，如需使用请另⾏购买。 ●... -
Page 25: 喇叭插针
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 喇叭插针 本主板提供 1 个喇叭插针，喇叭插针可以用来连接位于机箱上的喇叭。 前置面板插针 PWR_Switch：电源开关。短接此针脚可以开机。 Reset_Switch：重启开关。短接此针脚，不需要关闭系统电源即可重新启动计算机。 PWR_LED：电源指示灯。当系统电源开启时，此灯会亮起。 HD_LED： 硬盘指示灯。对硬盘进⾏数据存取时，此灯会亮起。 PWR_LED PWR_Switch HDD_LED Reset_Switch... -
Page 26: 串口插针
串口插针 串口插针可以用来连接串口模块。先将串口模块的数据线接到串口插针上，再将模块 固定在机箱后侧面板空的槽位中即可连接串口设备。 清除 CMOS 跳线 清除 CMOS 按键可以用来清除主板 CMOS 储存器内的数据。CMOS 储存器中储存 着 BIOS 的设置参数，由主板上的电池独立供电。若需要清除 CMOS 的数据，首先 需要关闭电脑并拔掉电源线，将两个针脚短接 5 秒钟，然后等待 5 分钟后再启动电 脑，即可进入 BIOS 重新设置 BIOS 参数。 短接 默认 清除CMOS数据... -
Page 27: Bios 烧录器插针
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 BIOS 烧录器插针 BIOS 烧录器插针可以在无法通过常规升级 BIOS 的情况下通过连接 BIOS 烧录器 对主板 BIOS 进⾏升级。 LED 侦错灯 主板上有 4 颗 LED 侦错灯，用于侦测计算机启动时 CPU、内存、GPU、启动磁盘 的状态，若上述某个硬件存在异常，对应的 LED 灯将持续常亮。... - Page 28 BIOS 介绍 BIOS 设置程序 进入 BIOS 在计算机开机或重启过程中，当屏幕上出现：Press DEL to run Setup 提示信息，按 <Delete>键即可进入 BIOS 设置界面。 若系统 POST 程序已执⾏完成，您仍想进入 BIOS 设置程序时，请按下机箱上的 <RESET>键重启电脑或将电脑关机后再重启电脑，重复上面的操作即可进入 BIOS。 BIOS 设置程序主界面 系统时间 功能选单 硬件信息 ⻛扇设置 存储状态 启动项设置 简易超频设置 BIOS 操作提示 不适当或错误的 BIOS 设置可能会导致系统不稳定或开机失败，强烈建 ● 议只有在专业人⼠的协助下，才可以执⾏ BIOS 程序设置的变更。 由于...
- Page 29 CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 BIOS 程序更新 每当一款新主板发布之后，其主板 BIOS 也会对应进⾏迭代更新，主要作用是可以 支持最新发布的硬件，对已发布的硬件优化其兼容性，提升运⾏稳定性，或者支持新 的 BIOS 功能。 更新 BIOS 程序存在潜在⻛险，如果您的计算机在使用过程中功能无异 ● 常，我们不建议您更新 BIOS 程序。 如需进⾏ BIOS 更新操作，请仔细阅读此操作指南并在专业人⼠指导下 ● 操作，以免操作不当造成系统毁损或数据丢失。 如果需要了解更详细的 BIOS 程序更新步骤，请扫描 ● 右侧二维码下载七彩虹官方的 BIOS 更新指南。...
- Page 30 Contents Packaging of the product ................1 Diver installation instructions ................1 Product specification ..................2 I/O interfaces introduction ................5 Motherboard layout ..................6 CPU slot ........................8 Power interface ....................9 Memory slot ....................... 10 PCIe expansion slot ................... 12 M.2 slot ....................... 13 SATA 6Gb/s interface ..................
- Page 31 LED debug light ....................21 BIOS introduction ..................22 BIOS setting program ................22 Enter BIOS ......................22 Main interface of BIOS setting program ............22 Update of BIOS program ................23...
-
Page 32: Packaging Of The Product
1×User's manual for motherboard The accessories listed above are for reference only, the delivered items ● may vary. Colorful reserves the right to change them. If any accessories listed above are damaged, please contact your dealer ● or Colorful customer service as soon as possible. -
Page 33: Product Specification
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 Product specification Chipset AMD B650 chipset Supports AMD Ryzen 7000 series processors that fit the AMD AM5 slot of the motherboard Please visit the official website of Colorful (www.colorful.cn) for the... - Page 34 SATA and support the creation of RAID 0, RAID RAID 1 disk arrays using M.2 NVMe hard disk devices *See the official BIOS user guide of Colorful for the steps to create a RAID disk array Realtek ALC897 high fidelity decoding chip Audio Support up to 7.1 channels...
- Page 35 CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 2 × USB 2.0 pins (support additional 4 USB 2.0 Type-A interfaces) (FUSB2.0_1/FUSB2.0_2) Front 1×USB 3.2 Gen 1 pin (support additional 2 USB 3.2 Gen 1 USB expansion Type-A interface) (FUSB3.2_1) interfaces 1 ×...
-
Page 36: I/O Interfaces Introduction
I/O interfaces introduction CVN B650 GAMING PRO V14 USB3.2 2.5G network Gen 1 interface Type-A USB3.2 Gen 2 Type-A DP interface BIOS update button Audio interface* HDMI interface USB3.2 USB2.0 vertical Gen 2 M.2 slot Type-C CVN B650 GAMING FROZEN V14 USB3.2... -
Page 37: Motherboard Layout
PCIe 4.0×1_1 B650 BATTERY PCIe 4.0×4 2280 2242 PCIe 4.0×1_2 CLR_CMOS CHA_FAN1 F_PANEL F_AUDIO CHA_FAN2 FUSB2.0_1 FUSB2.0_2 12V_RGB_2 12V_RGB_1 5V_ARGB_1 SPEAK *The CVN B650 GAMING PRO V14 is only equipped with a vertical M.2 slot. Wifi modules shall be purchased separately. - Page 38 Introduction to motherboard layout: ○ ○ CPU slot Power interface ○ Memory slot ○ PCIe expansion slot ○ M.2 slot ○ SATA 6Gb/s interface ○ Front USB 3.2 Gen 1 pin ○ Front USB 3.2 Gen 1 Type-C slot ○ Front USB 2.0 pin ○...
-
Page 39: Cpu Slot
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 CPU slot There is one SOCKET AM5 processor slot on the motherboard, matching with B650 chipset, supporting the AMD Ryzen 7000 series processors. This slot only supports a processor that fits the SOCKET AM5 slot, and the CPU must be ●... -
Page 40: Power Interface
Power interface There are one 24-pin motherboard power supply interface and one 8-pin + 4-pin CPU power supply interface on the motherboard. The connection plug between the power interface of the motherboard and the power supply has a foolproof design, and only the connection in the correct direction can be achieved. After finding the correct direction, insert the connecting plug into the interface and check whether it is loose. -
Page 41: Memory Slot
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 Memory slot There are four DDR5 memory slots on this motherboard, which supports up to 192 GB of memory (a single slot can support a capacity of up to 48 GB). - Page 42 Suggestions for memory installation DIMM_1 DIMM_2 DIMM_2 DIMM_2 DIMM_4 DIMM_3 DIMM_4 The default operating frequency of the memory is determined by its SPD, and the ● frequency of some memory during overclocking may be lower than the promotional value from the manufacturer. To properly enable the dual channel memory and ensure stability, it is recommended ●...
-
Page 43: Pcie Expansion Slot
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 PCIe expansion slot There are one PCIe 5.0 x16 slot, one PCIe x16 slot (supporting PCIe 4.0 x4 specification), and two PCIe 4.0 x1 slots on this motherboard, which can be used to install an independent graphics card, network card, and other expansion cards. -
Page 44: M.2 Slot
M.2 slot There are three M.2 slots on this motherboard, which can be used for installing M.2 SSD module. Specification of M.2 slot M.2_1 Support 2242/2280/22110 PCIe 5.0 x4 SSD M.2_2 Support 2242/2280 PCIe 5.0 x4 SSD M.2_3 Support 2242/2280 PCIe 4.0 x4 SSD... -
Page 45: Sata 6Gb/S Interface
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 SATA 6Gb/s interface There are four SATA 6Gb/s interfaces on the motherboard, which support the connection of the SATA 6Gb/s hard disk. RSATA_TXP1 RSATA_TXN1 RSATA_RXN1 RSATA_RXP1 Front USB 3.2 Gen 1 pin There is one front USB 3.2 Gen 1 expansion pin on the motherboard, which can... -
Page 46: Front Usb 3.2 Gen 1 Type-C Slot
Front USB 3.2 Gen 1 Type-C slot There is one front USB 3.2 Gen 1 Type-C slot on the motherboard, which can be expanded to a USB 3.2 Gen 1 Type-C interface. VBUS SBU2 TX2+ SBU1 TX2- VBUS RX2+ RX1- RX2- RX1+ TX1-... -
Page 47: Cpu Fan Pin
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 CPU fan pin There are two 4-pin CPU fan pin on the motherboard. The socket comes with a foolproof design, and the correct direction must be checked before installation. -
Page 48: Water Cooling Pump Pin
5V ARGB pin There are two 5V 3-in ARGB pins on the motherboard, which are used for connecting 5V ARGB devices. The motherboard supports light effect control. Please visit the Colorful official ● website (https://www.colorful.cn) to download the iGame Center light control software for adjusting the light effect modes. -
Page 49: Front Audio Pin
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 Front audio pin The audio interface on the front panel of the case can be connected to the front audio pin through the audio cable in the case, allowing audio input/output and other functions through the audio interface on the front panel. -
Page 50: Speaker Pin
Speaker pin There is one speaker pin on the motherboard, which can be used for connecting the speaker located on the case. Front panel pin PWR_ Switch: the power switch. Connect this pin with a short circuit to start the computer. -
Page 51: Com Port Pin
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 port pin The COM port pin can be used to connect the COM port module. First, connect the data cable of the COM port module to the COM port pin, then fix the module in the empty slot on the rear panel of the case, allowing the connection of the COM port device. -
Page 52: Bios Burner Pin
BIOS burner pin When the BIOS cannot be upgraded by conventional methods, the BIOS burner pin can upgrade the BIOS of the motherboard by connecting the BIOS burner. LED debug light There are four LED debug lights on the motherboard, which are used to detect the status of CPU, memory, GPU, and disk booting when the computer is started. -
Page 53: Bios Introduction
CVN B650 GAMING PRO V14 / CVN B650 GAMING FROZEN V14 BIOS introduction BIOS setting program Enter BIOS When the prompt "Press DEL to run Setup" appears on the screen during the startup or restart of the computer, press the <Delete> key to enter the BIOS setting interface. -
Page 54: Update Of Bios Program
If you need a more detailed BIOS program update procedure, ● please scan the QR code on the right to download the official BIOS update guide of Colorful.
