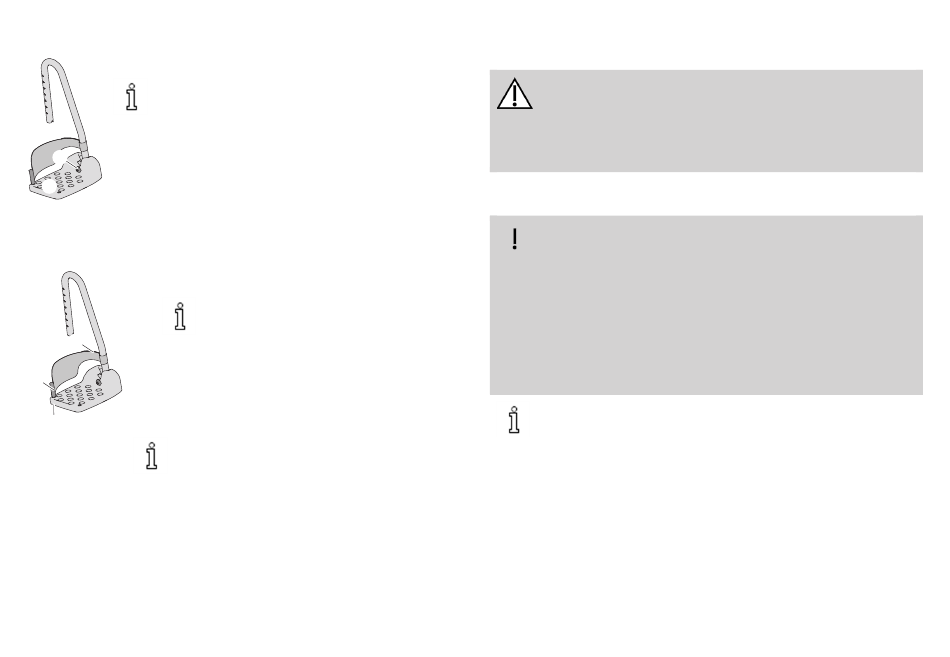

Ajuste de la inclinación de las paletas de los
reposapiés
La inclinación de las paletas de los
reposapiés se puede ajustar de muchas
formas.
1. Afloje el tornillo Allen E de la paleta del
E
reposapiés.
2. Gire la paleta del reposapiés F hasta la
F
posición necesaria.
3. Vuelva a apretar el tornillo Allen.
Desmontaje/montaje de la correa para el talón
1. Abra la tira de gancho y bucle G de la
correa para el talón.
Al instalarla, compruebe que la tira
de gancho y bucle de la correa para
G
el talón queda orientada hacia atrás.
2. Quite el tornillo H de la parte inferior de la
I
paleta del reposapiés.
3. Retire la correa para el talón del pasador de
H plástico flexible I.
Para montar la correa, siga el mismo
procedimiento en el orden inverso.
128

4.4 Montaje de lo accesorios y opciones

¡ADVERTENCIA!
Riesgo de lesiones
— El montaje de los accesorios y opciones debe
llevarse a cabo según las instrucciones
correspondientes.

4.4.1 Montaje de las ruedas autopropulsadas

AVISO
— Cuando las ruedas autopropulsadas están
montadas, las ruedas traseras giratorias deben
permanecer bloqueadas para evitar colisiones
entre las ruedas giratorias y las ruedas
delanteras.
— La instalación de los cubos y los bloqueos
manuales de las ruedas autopropulsadas debe
realizarla un técnico cualificado.
El montaje se realiza del mismo modo para las dos
ruedas autopropulsadas derecha e izquierda.
