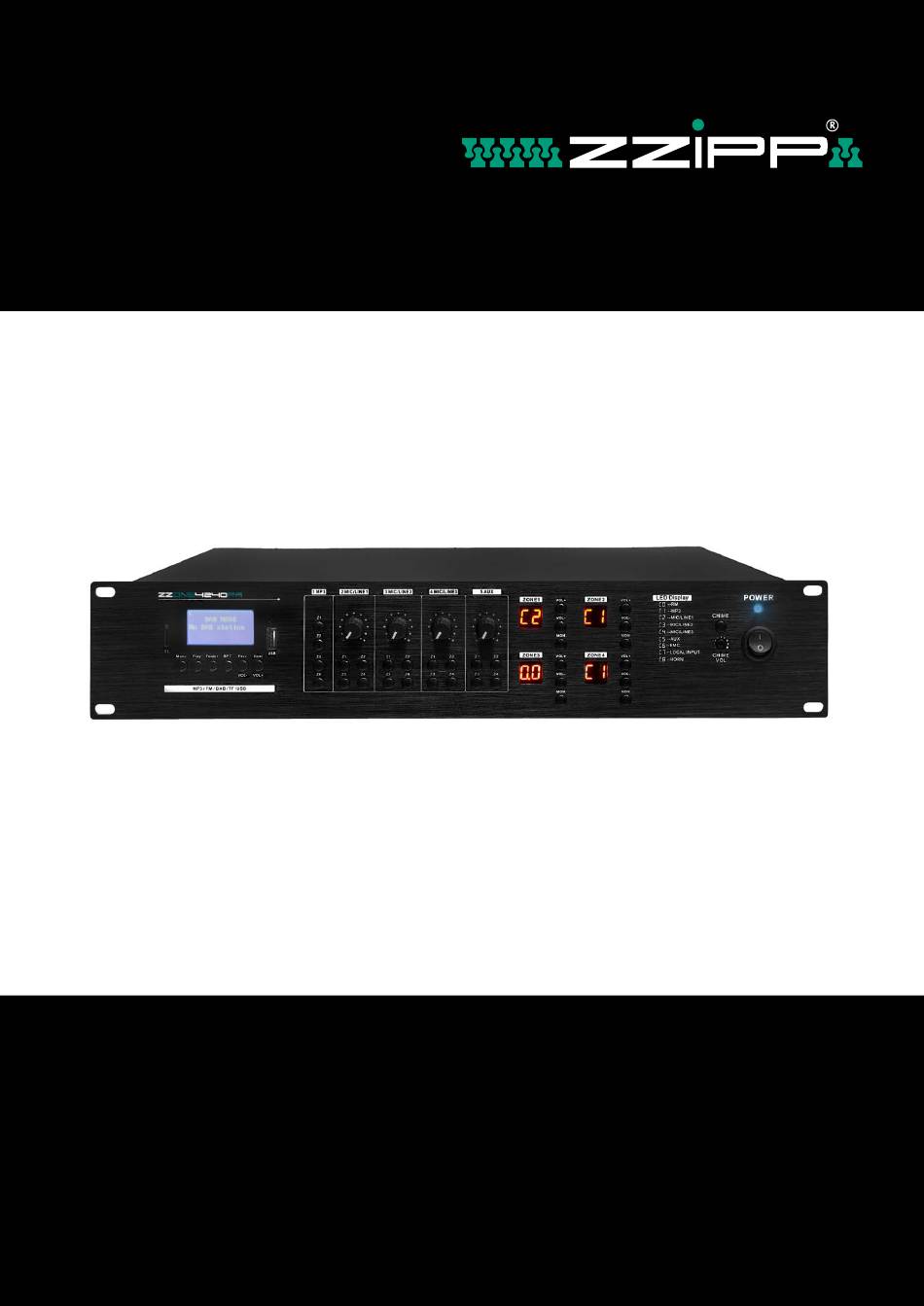

- Page 1 USER MANUAL MANUALE D’USO ZZONE4240PA AMPLIFICATORE A MATRICE 4 x 240W CON LETTORE MULTIMEDIALE 4 x 240W MATRIX AMPLIFIER WITH MEDIA PLAYER...
-
Page 2: Safety Instructions
Thanks for purchasing this ZZIPP product, please read this instruction carefully to understand how to operate the product correctly. Please store this instruction in a safe place after reading as a reference in the future. SAFETY INSTRUCTIONS To reduce the risk of electric shock, do not remove the cover or the side. - Page 3 FEATURES • 4×4 Matrix mixer amplifier with 4 x 240W outputs. • 3 sources and EMC input matrix distributed to 4 speaker zones. • MP3/FM/Bluetooth, 3 mic/line, aux input & EMC mute input. • Support 100V & 8-16Ω. • integrates two 100V & 8 Ω amplifier into one unit, so it could be used as stereomixer amplifier or 4 zone commercial mixer amplifier.
-
Page 4: Front Panel
FRONT PANEL 1. Mp3/FM/Blue tooth media player module. 2. MP3 output zone 1-4 selector 3. Mic2-4 & Aux output attenuator 4. Zone 1 output volume attenuator and Mono selector 5. Zone 2 output volume attenuator and Mono selector 6. Zone 3 output volume attenuator and Mono selector 7. -
Page 5: Rear Panel
REAR PANEL 1. AC Power Socket with removable fuse 12. FM antenna 2. Zone1-4 output-100V (- & + terminals) 13. Mic2-4 & Aux input bass & treble gain 3. Zone1-4 output-8-16 Ohm (COM & control 8-16 Ohm terminals) 4. Line output 5. -
Page 6: Connection And Setup
CONNECTION AND SETUP With the ZZONE4240PA power switched off (20), connect the rear IEC inlet (21) to the mains using the supplied mains lead (or an equivalent approved type). Ensure that the voltage is correct and the speaker connection is correct then power on. The ZZONE4240PA has 5 input channels and an integral multi-source audio player. -
Page 7: Low Impedance Systems
80% of the amplifier’s output power rating (in the case of the ZZONE4240PA, this is 240W per zone output). The terminals of a 100V speaker are connected via a transformer and if necessary, this transformer may be “tapped” for different power ratings. -
Page 8: Operation
MP3, then zone 1 will have MP3 music and the display will show C1. If Zone 1 cannot be heard from the location of the ZZONE4240PA, use the monitoring feature as follows: Press the Monitor (12) button and connect headphones to the Monitor output (15) Make sure that the Monitor button for Mic/Line 1 is pressed in and listen through the headphones Gradually turn up the Monitor level control and check the output of Zone 1. -
Page 9: Usb/Sd Playback
BLUETOOTH In order to play back audio from a smartphone, tablet or other Bluetooth device, the built-in Bluetooth receiver will need to be paired with a device which is within range.” To pair a device with the ZZONE6xxxPA Bluetooth receiver, it is necessary to scan for devices in the Bluetooth menu of the sending device and select to pair with “BT66078”. - Page 10 ZONE REMOTE PAGING MICROPHONE (OPTION) • Communication through CAT6 cable up to 200M • Direct power supply from matrix controller • 4 speaker zone individual group or all zone paging • Up to 6 Mics working simultaneously loop connection REMOTE CONTROL PANEL (OPTION) •...
- Page 11 1. Terminal block (connected to host output network cable 485-A) 2. Terminal block (connected to host output network cable 485-B) 3. Terminal block (connected to host output network cable AUDIO+) 4. Terminal block (connected to host output network cable AUDIO-) 5.
-
Page 12: Connection Diagrams
CONNECTION DIAGRAMS SPECIFICATIONS MODELLO ZZONE4240PA Description 4×4 Matrix Mixer Amplifier with Mp3/FM/Blue Tooth Rated Power Output 4 x 240W Speaker Outputs 100V and 4-8 Ohms Mic/line1-3: 10mV, balanced COMBO XLR input with +48V phantom- power. Line1-2: 775mV; RCA type. Mute: Closed circuit = remote mute,... - Page 13 Imported and distribuited by: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...
-
Page 14: Istruzioni Di Sicurezza
Grazie per aver acquistato questo prodotto ZZIPP, si prega di leggere attentamente queste istruzioni per capire come utilizzare correttamente il prodotto. Si prega di conservarle in un luogo sicuro dopo averle lette come riferimento per il futuro. ISTRUZIONI DI SICUREZZA Per ridurre il rischio di scosse elettriche, non rimuovere il coperchio o il lato. - Page 15 CARATTERISTICHE • Amplificatore mixer Matrix 4×4 con 4 uscite da 240 W. • 3 sorgenti e matrice di ingresso EMC distribuite su 4 zone altoparlanti. • MP3/FM/Bluetooth, 3 mic/line, ingresso aux e ingresso mute EMC. • Supporta 100 V e 8-16 Ω. •...
-
Page 16: Pannello Frontale
PANNELLO FRONTALE 1. Modulo lettore multimediale Mp3/FM/ Bluetooth. 2. Selettore zona di uscita MP3 1-4 3. Attenuatore uscita Mic2-4 e Aux 4. Attenuatore volume uscita Zona 1 e selettore Mono 5. Attenuatore volume uscita Zona 2 e selettore Mono 6. Attenuatore volume uscita Zona 3 e selettore Mono 7. -
Page 17: Pannello Posteriore
PANNELLO POSTERIORE 1. Presa di corrente CA con fusibile 10. Ingresso mute, circuito aperto per rimovibile attivare il mute di massima priorità 2. Uscita zona 1-4 - 100 V (terminali - e +) e circuito chiuso per tornare allo 3. Uscita zona 1-4 - 8-16 Ohm (terminali stato di funzionamento normale COM e 8-16 Ohm) dell’amplificatore. - Page 18 CONNESSIONE E CONFIGURAZIONE Con lo ZZONE4240PA spento (20), collegare l’ingresso IEC posteriore (21) alla rete utilizzando il cavo di alimentazione in dotazione (o un tipo approvato equivalente). Assicurarsi che la tensione sia corretta e che il collegamento degli altoparlanti sia corretto, quindi accendere.
-
Page 19: Sistemi A Bassa Impedenza
SISTEMI A BASSA IMPEDENZA In alternativa, ciascuna uscita di zona dello ZZONE4240PA è in grado di alimentare uno o più diffusori a bassa impedenza. C’è un’opzione su ciascuna zona per un’uscita altoparlante da 4Ω... - Page 20 Monitor e controllare l’uscita alla Zona 1. LETTORE AUDIO MULTI SORGENTE INTEGRATO Lo ZZONE4240PA è dotato di un lettore audio integrato, gestito tramite un display LCD retroilluminato e pulsanti di funzione. Questa sezione fornisce l’accesso a un ricevitore Bluetooth™, un sintonizzatore radio FM e un lettore audio USB/SD.
-
Page 21: Radio Dab
Per accoppiare un dispositivo con il ricevitore Bluetooth ZZONE4240PA, è necessario cercare i dispositivi nel menu Bluetooth del dispositivo di invio e selezionare per accoppiare con “BT66078”. Una volta abbinato, il display ZZONE4240PA mostrerà che è connesso, Password: 1234 Selezionare per connettersi come dispositivo audio e riprodurre tracce audio sullo smartphone o tablet (o altro) e l’audio verrà... - Page 22 MICROFONO PAGING REMOTO DI ZONA (OPZIONE) • Comunicazione tramite cavo CAT6 fino a 200M • Alimentazione diretta dal controller a matrice • Gruppo singolo di 2 zone altoparlanti o cercapersone di tutte le zone • Fino a 6 microfoni funzionanti contemporaneamente connessione loop PANNELLO DI CONTROLLO REMOTO (OPZIONE) •...
- Page 23 1. Morsettiera (collegata al cavo di rete di uscita host 485-A) 2. Morsettiera (collegata al cavo di rete di uscita host 485-B) 3. Morsettiera (collegata al cavo di rete di uscita host AUDIO+) 4. Morsettiera (collegata al cavo di rete di uscita host AUDIO-) 5.
-
Page 24: Schema Di Collegamento
SCHEMA DI COLLEGAMENTO SPECIFICHE MODELLO ZZONE4240PA Descrizione Amplificatore mixer matrice 4×4 con Mp3/FM/Bluetooth Potenza nominale in 4 x 240 W uscita Uscite altoparlanti 100 V e 4-8 Ohm Mic/line1-3: 10 mV, ingresso COMBO XLR bilanciato con alimentazio- ne phantom +48 V. Line1-2: 775 mV; tipo RCA. Mute: circuito chiuso... - Page 25 Importato e distribuito da: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...
