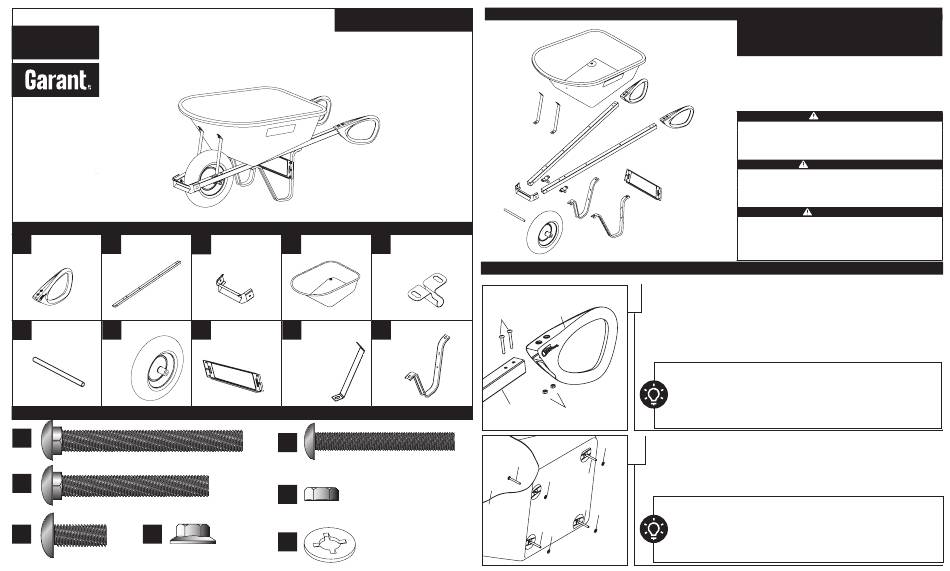

GARANT 03309 Instructions

Packaging Contents / Contenu de l'emballage / Contenido del embalaje
Grip Handle
A B
Poignée Manche
Agarradera Brazo
x2 x2
Axle
Wheel
G
F
Essieu Roue
Eje Rueda
x1 x1
Hardware Content / Quincaillerie incluse / Ferretería incluida
K
2 3 / in. / 7 cm
4
Bolt / Boulon / Perno
x4
L
2 1 / in. / 5,5 cm
4
Bolt / Boulon / Perno
x6
M N
Nut / Écrou /Tuerca
3 / in. / 2 cm
4
x16
Bolt / Boulon / Perno
x6
Instruction # / Directive # / Instrucción #
Wheelbarrow
Brouette
Carretilla
Wheel Guard Tray
C D
Protecteur de roue Cuve
Protector de rueda Caja
x1
x1
Leg Brace Tray Brace
H I
Renfort de patte Renfort de cuve
Refuerzo para pata Refuerzo para caja
x1 x2
O
2 in. / 5,08 cm
Bolt / Boulon / Perno
x4
Lock Nut /
Contre-écrou /
P
Contratuerca
x4
Retainer Clip /Fixation en nylon
R
/Fijación de nilón
x4
Exploded View / Vue éclatée / Vista esquemática
03309
Axle Bracket
E
Support d'essieu
Soporte del eje
x2
Instructions / Directives / Instrucciones
O
Leg
J
Patte
Pata
x2
B
K
R
D
K
R
1 Push Total Control Grip (A) onto end of handle (B) and secure using bolts (O) and lock
nuts (P).
Enfilez la poignée "Total Control" (A) sur l'extrémité du manche (B) et fixez-la en place à
A
l'aide des boulons (O) et des contre-écrous (P).
Enhebre la agarradera "Total Control" (A) sobre el extremo del brazo (B) y fíjela en su
lugar, utilizando los pernos (O) y las contratuercas (P).
TIP / CONSEIL / CONSEJO
Seat lock nut in pocket in bottom of grip. Use Phillips head screw driver to securely
tighten screws. Do not use a power screw driver.
Placer le contre-écrou dans la cavité, située à la partie inférieure de la poignée. Utiliser
un tournevis Phillips (cruciforme) pour resserrer les boulons en toute sécurité. Ne pas
utiliser un tournevis électrique.
P
Coloque la contratuerca en la cavidad que se encuentra en la parte inferior de la
agarradera. Utilice un destornillador Phillips (cruciforme) para apretar seguramente los
pernos. No utilice un destornillador eléctrico.
2 Push bolts (K) through bottom of tray (D) and retainer clips (R).
R
Introduisez des boulons (K) à travers la partie inférieure de la cuve (D) et les fixations (R).
Introduzca pernos (K) a través de la parte inferior de la caja (D) y las fijaciones (R).
K
TIP / CONSEIL / CONSEJO
K
Be sure to hold the retainer clips against the bottom of the tray as you push the bolts
R
through. They will hold the bolts in place during assembly.
Assurez-vous de maintenir les fixations contre la partie inférieure de la cuve, en intro-
duisant les boulons. Ils maintiendront les boulons en place durant l'assemblage.
Asegúrese de mantener las fijaciones contra la parte inferior de la caja, introduciendo
los pernos. Mantendrán los pernos en sus lugares durante el ensamblaje.
Read all instructions prior to assembly.
Lire toutes les directives avant de procéder à l'assemblage.
Lea todas las instrucciones antes de
proceder con el ensamblaje
Tools Required / Outils requis / Herramientas requeridas
1 /2 in. wrench or 1 /2 in. deep-drive socket
Phillips-head and Flat-head Screwdriver
Clé de 1/2 po ou douille profonde de 1/2 po., Tournevis plat
Llave de 1/2 pulg. o dado profundo de 1/2 pulg., Destornillador plano
WARNING
Tire is not for highway service.
For pneumatic tires: Do not over inflate tire. Maximum tire infla-
tion = 30 psi
Tire changing and/or inflation can be dangerous and should be done
only by trained personnel using proper tools.
AVERTISSEMENT
Le pneu n'est pas conçu pour être utilisé sur la route.
Ne pas trop gonfler le pneu. Gonflage maximum de pneu = 30 psi
Le changement et / ou le gonflage des pneus peut être dangereux et
devrait être exécuté uniquement par un personnel qualifié, utilisant les
outils appropriés.
ADVERTENCIA
El neumático no está diseñado para ser utilizado en la carretera.
No infle demasiado el neumático. Inflación máxima
del neumático = 30 psi
El cambio y / o la inflación de los neumáticos puede ser peligroso y
debe ser ejecutado solamente por personal calificado, utilizando las
herramientas apropiadas.
