4K@30HZ HDMI
EXTENDER CON POE

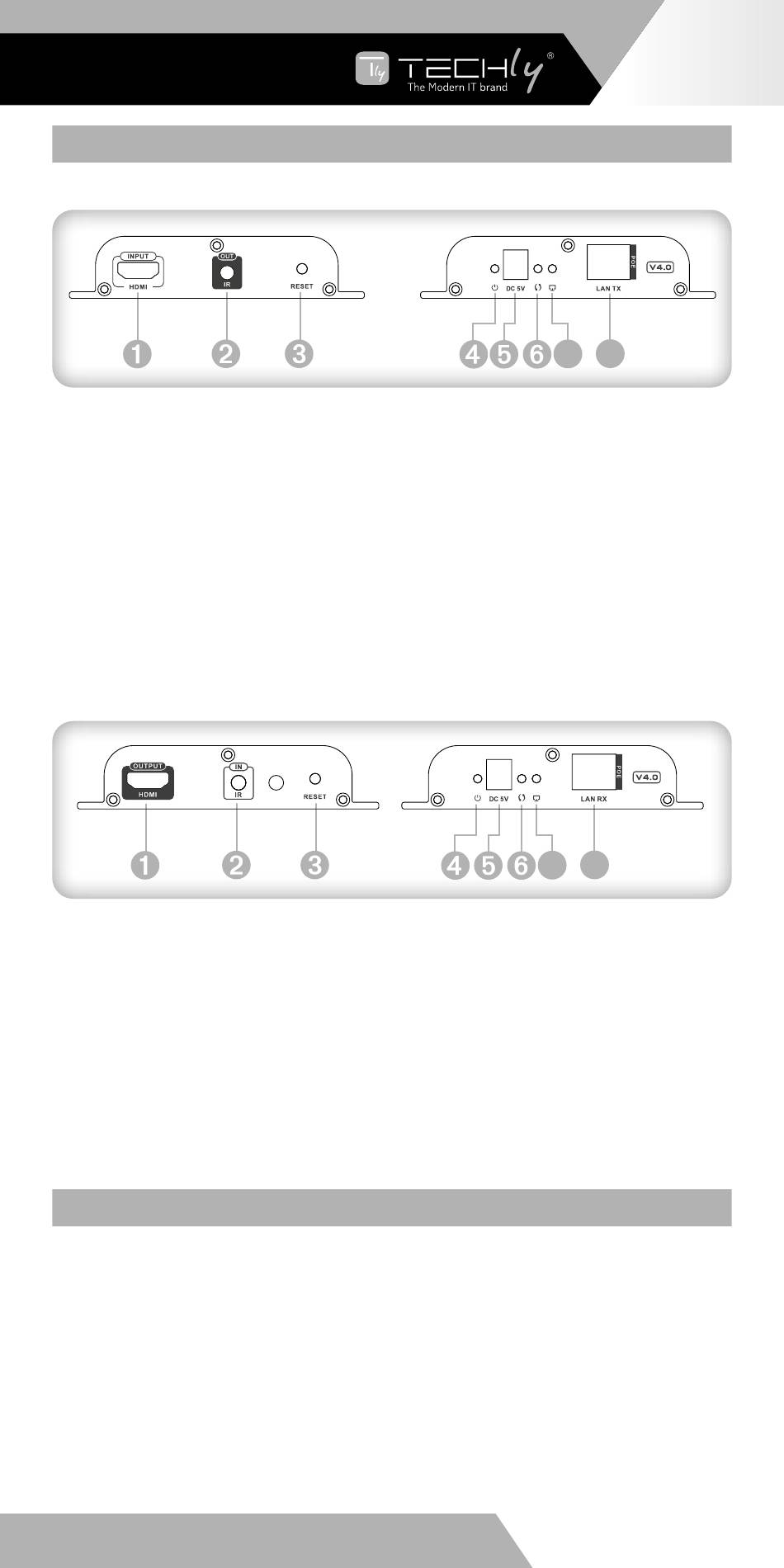

DESCRIZIONE DEL PANNELLO
1. HDMI EXTENDER TX (Trasmettitore)
Ingresso segnale HDMI
➊
Uscita segnale IR per il collegamento con il cavo di estensione del
➋
blaster
➌ Reset
Spia alimentazione
➍
Ingresso alimentazione (DC5V)
➎
Spia trasmissione dati
➏
➐ Spia connessione di rete
Uscita segnale EJ45 (ingresso PoE)
➑
2. HDMI EXTENDER RX (Ricevitore)
Uscita segnale HDMI
➊
➋ Ingresso segnale IR per collegare il cavo di estensione del
ricevitore IR
Reset
➌
Spia alimentazione
➌
➎ Ingresso alimentazione (DC5V)
Spia trasmissione dati
➏
Spia connessione di rete
➐
Ingresso segnale Rj45 (Ingresso POE)
➑
PROCEDURA PER L'INSTALLAZIONE
Come preparare un cavo di rete Cat.5/6
Seguire lo standard EIA-568B:
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone
IT - 9
7 8
7 8
