DHP DA7499E Manual

DHP DA7499E Manual

Twin/full bunk bed
Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

TWIN/FULL BUNK BED
Model Number:
DA7499E
DA7499W
DA7499G
B34DA7499001 - 136832
UPC Code:
0-65857-17298-0
0-65857-17299-7
0-65857-17755-8
Maximum Weight :
165 lb / 75 kg Per level
Color:
Espresso
White
Gray
DA7499E / DA7499W
DA7499G
2021/01
B34DA7499001
Espresso/White
Gray

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DA7499E and is the answer not in the manual?

Questions and answers

Related Manuals for DHP DA7499E

Summary of Contents for DHP DA7499E

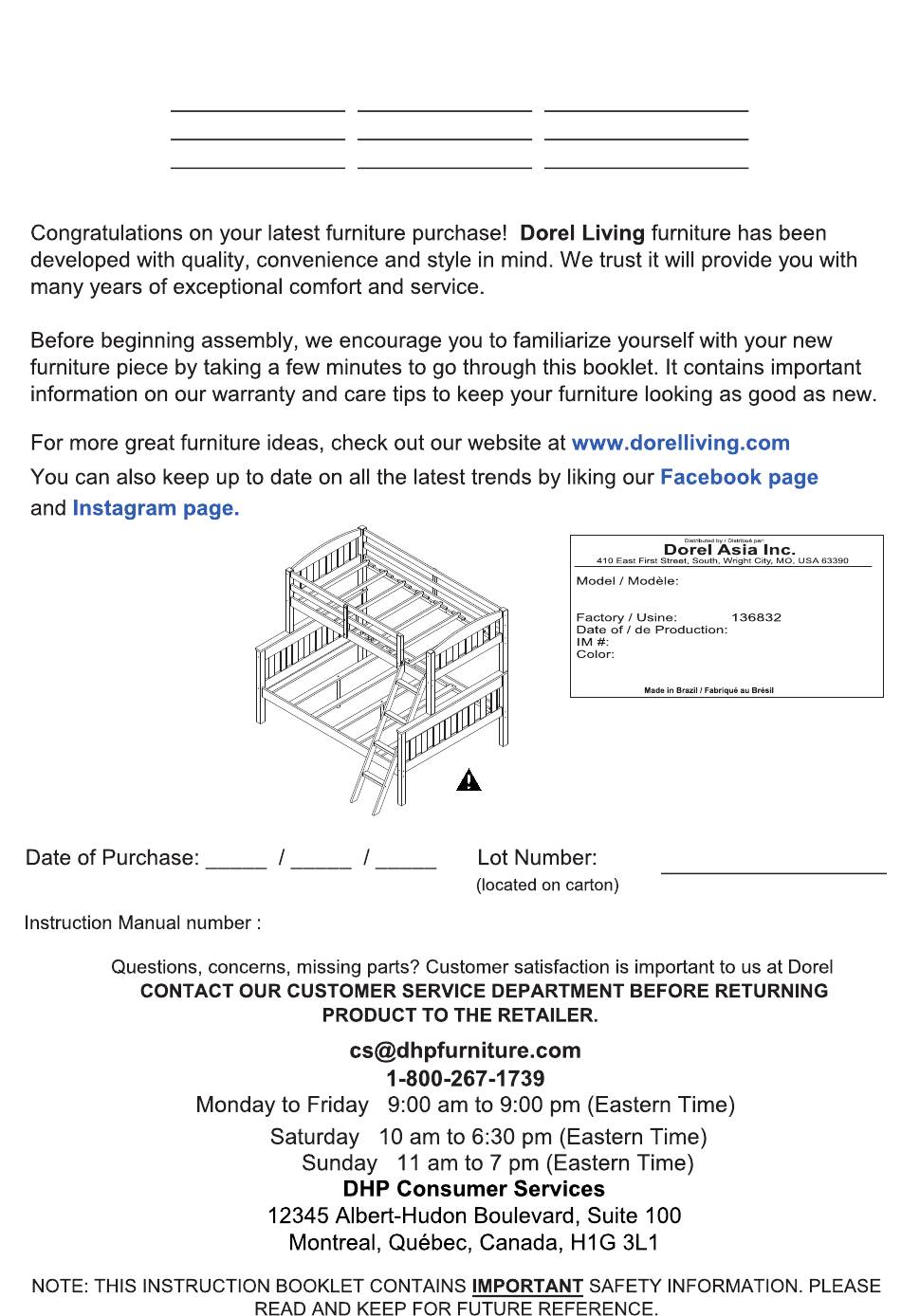

  • Page 1 TWIN/FULL BUNK BED Model Number: UPC Code: Color: DA7499E 0-65857-17298-0 Espresso DA7499W 0-65857-17299-7 White DA7499G 0-65857-17755-8 Gray DA7499E / DA7499W DA7499G 2021/01 B34DA7499001 Espresso/White Gray Maximum Weight : 165 lb / 75 kg Per level B34DA7499001 - 136832...
  • Page 2 • READ EACH STEP CAREFULLY BEFORE STARTING. IT IS VERY IMPORTANT THAT EACH STEP OF INSTRUCTION IS PERFORMED IN THE CORRECT ORDER. IF THESE STEPS ARE NOT FOLLOWED IN SEQUENCE, ASSEMBLY DIFFICULTIES WILL OCCUR AND CAN RESULT IN INJURY. • CAUTION:ADULT ASSEMBLY REQUIRED. •...
  • Page 3 WARNING - Bunk bed: Twin / Full • STRANGULATION HAZARD - Never attach or hang items to any part of the bunk bed that are not designed for use with the bed; for example, but not limited to, hooks, belts and jump ropes.

  • Page 4: Hardware List

    TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G HARDWARELIST ∅1/4" x 100mm ∅6.5mm x 48mm JOINT CONNECTOR WOOD JOINT CONNECTOR (4mm HEX HEAD) (4mm HEX HEAD) 16 PCS 8 PC ∅6.5mm x 100mm ∅4mm x 35mm WOOD JOINT CONNECTOR FLAT HEAD WOOD SCREW...
  • Page 5 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G...

  • Page 6: Parts Lista

    TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G PARTS LIST TOP POST TOP POST TOP POST 2 PCS 1 PC 1 PC BOTTOM POST BOTTOM POST HEADBOARD TOP CROSS 2 PCS 2 PCS 2 PCS...

  • Page 7: Parts List

    TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G PARTS LIST TOP SIDE RAIL TOP SIDE RAIL HEADBOARD BOTTOM CROSS (WITH 3 HOLES) (WITH 1 HOLE) 2 PCS 1 PC 1 PC BOTTOM SIDE RAIL TOP SLAT LONG GUARDRAIL 2 PCS...

  • Page 8: Parts Lists

    TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G PARTS LIST BOTTOM HEADBOARD TOP SHORT GUARDRAIL POST BOTTOM HEADBOARD SLAT CROSS 1 PC 16 PCS 2 PCS BOTTOM HEADBOARD TOP SUPPORT POST BOTTOM SLAT WITHOUT HOLE CROSS 3 PCS 4 PCS...
  • Page 9 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G...
  • Page 10 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G STEP 1 One of the headboard top crosses (F) has a label on it, do not use it in this step. Insert stoppers (10) and top headboard slats (R) into each hole of the headboard bottom cross (G) and push with a downward force to secure them into place.
  • Page 11 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G STEP 2 Repeat the previous step to assemble the remaining three sets of headboards. Be sure to pair the bottom posts (D) and (E) for one pair; (E) and (D) for another; and the top posts (C) and (A) for the last pair.
  • Page 12 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G STEP 3 Insert barrel nuts (11) into the bottom side rails (J) as shown. Attach the two headboards with bottom posts (D & E) to bottom side rails (J) with joint connectors (1) and Allen key (13).
  • Page 13 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G 14 PCS 3 PCS STEP 4 Attach the support posts (W) to bottom slats (Y) of the bottom bunk with hex socket head bolts (8) as shown. Attach a bottom slat (X) to bottom side rails (J) with flat head wood screws (4). Make sure the slat touches the corner posts (as close to the headboard as possible).
  • Page 14 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G STEP 5 Insert wood dowels (9) into each end of the long guardrails (L). Insert barrel buts (11) into the side rails (H & I). Attach two long guardrails (L) and two top side rails (H & I) to the top posts (A & B) and (A &...
  • Page 15 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G 4 PCS 2 PCS 2 PCS STEP 6 Insert the dowels (9) into each end of short guardrails (M). Attach the short guardrail post (S) and one guardrail leg (Q) to the short guardrails (M) with wood joint...
  • Page 16 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G 12 PCS 2 PCS 2 PCS 2 PCS STEP 7 Attach assembled short guardrail to the top post (A) with wood joint connectors (3), and to the top side rail (H) with hex socket head bolts (8) and hex caps (7) as shown. Use Allen key (13) to tighten the hex caps (7).
  • Page 17 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G STEP 8 Attach the other guardrail leg (Q) to long guardrails (L) and top side rail (I) with flat head wood screws (6). Secure the guardrail leg (Q) (done in step 6) to the top side rail (H) with flat head wood screw (6) as shown.
  • Page 18 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G STEP 9 Insert wood dowels (9) into the ends of the ladder steps (P). Attach left ladder end (N) and right ladder end (O) to ladder steps (P) with wood joint connectors (2). Use Allen key (13) to tighten the joint connectors as shown.
  • Page 19 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G STEP 10 Attach the ladder to the top side rail (H) with flat head screw (12) as shown.
  • Page 20 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G Instructions for converting the bunk bed into two single beds CONVERTING THE BUNK BED INTO A FULL BED AND A TWIN BED Remove the ladder and all the guardrails. With the help of another person, detach the top bunk from the lower bunk and...
  • Page 21 TWIN/FULL BUNK BED DA7499E / DA7499W / DA7499G CAUTION:This unit is intended for use only with the products and/or maximum weights indicated. Use with other products and/or products heavier than the maximum weights indicated may result in instability or cause possible injury.
  • Page 22 CAMA LITERA SIMPLE/DOBLE Modelo No: CODIGO UPC: Color: DA7499E 0-65857-17298-0 Expreso DA7499W 0-65857-17299-7 Blanco DA7499G 0-65857-17755-8 Gris Límites de peso: 165 Lb / 75 kg Por nivel B34DA7499001 - 136832...
  • Page 23 • LEA ATENTAMENTE CADA ETAPA ANTES DE COMENZAR. ES MUY IMPORTANTE QUE CADA ETAPA SE LLEVE A CABO EN EL ORDEN CORRECTO. SI ESTAS ETAPAS NO SE SIGUEN EN ORDEN, PUEDEN SURGIR DIFICULTADES PARA ARMAR LA CAMA Y CAUSAR LESIONES A LOS NIÑOS QUE LA USAN.
  • Page 24 PRECAUCIÓN - Litera : Individual / Matrimonial • PELIGRO DE ESTRANGULAMIENTO - Nunca cuelgue o ate en la cama artículos que no estén diseñados para usarlos con la cama; por ejemplo, pero no limitado a esto, ganchos, cinturones y cuerdas de saltar. •...
  • Page 25 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G DA7499E / DA7499W / DA7499G LISTA DE TORNILLOS Y ACCESORIOS ∅1/4" x 100mm ∅6.5mm x 48mm PERNOS CONECTORES PERNOS CONECTORES MADERA 16 PZAS 8 PZA ∅6.5mm x 100mm ∅4mm x 35mm PERNOS CONECTORES MADERA...
  • Page 26 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G DA7499E / DA7499W / DA7499G (Expreso)

  • Page 27: Lista De Piezas

    CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G LISTA DE PIEZAS PATA SUPERIOR PATA SUPERIOR PATA SUPERIOR 2 PZAS 1 PZA 1 PZA TRAVESAÑO SUPERIOR PATA INFERIOR- PATA INFERIOR- CABECERA 2 PZAS 2 PZAS 2 PZAS...
  • Page 28 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G LISTA DE PIEZAS LARGUERO LATERAL TRAVESAÑO INFERIOR LARGUERO LATERAL SUPERIOR (CON 3 CABECERA SUPERIOR (CON 1 AGUJERO) AGUJEROS) 2 PZAS 1 PZA 1 PZA LARGUERO LATERAL LARGUERO LARGO DE LISTONES SUPERIOR INFERIOR...
  • Page 29 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G LISTA DE PIEZAS TRAVESAÑO SUPERIOR DE PATA CORTA BARANDILLA LISTÓN CABECERA INFERIOR CABECERA INFERIOR 1 PZA 16 PZAS 2 PZAS TRAVESAÑO SUPERIOR DE LISTON INFERIOR (SIN PATA DE APOYO CABECERA INFERIOR AGUJERO)
  • Page 30 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G DA7499E / DA7499W / DA7499G (Expreso)
  • Page 31 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G ETAPA 1 Uno de los travesaños superiores de cabecera (F) tiene una etiqueta, no lo utilice en esta etapa. Inserte los topes (10) y los listones de la cabecera superior (R) en cada agujero del travesaño inferior de la cabecera (G) y ejerza una fuerza hacia abajo para fijarlos bien...
  • Page 32 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G ETAPA 2 Repita la etapa anterior para armar las otras tres partes de cabecera. Asegúrese de utilizar las patas inferiores (D) y (E) para un par; (E) y (D) para otro par; y las patas superiores (C) y (A) para el último par.
  • Page 33 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G ETAPA 3 Coloque tuercas barrilete (11) en los largueros laterales inferiores (J) como ilustrado. Fije las dos cabeceras con las patas inferiores (D y E) a los largueros laterales inferiores (J) con pernos conectores (1) y la llave Allen (13).
  • Page 34 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G Uno de cada lado Listones: 7 piezas para la litera 14 PCS 3 PCS ETAPA 4 Fije las patas de apoyo (W) a los listones inferiores (Y) de la litera inferior con pernos de cabeza hexagonal (8) como ilustrado.
  • Page 35 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G AGUJEROS ETAPA 5 Coloque tarugos de madera (9) en cada extremo de los largueros largos de barandilla (L). Coloque tuercas barrilete (11) en los largueros laterales superiores (H e I). Fije dos largueros largos de barandilla (L) y dos largueros laterales superiores (H e I) a las patas superiores (A y B) y (A y C) como ilustrado, con pernos conectores (1) y (3).
  • Page 36 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G 4 PCS 2 PCS 2 PCS ETAPA 6 Coloque los tarugos (9) en cada extremo de los largueros cortos de barandilla (M). Fije la pata corta de barandilla (S) y una pata de barandilla (Q) a los largueros cortos de barandilla (M) con pernos conectores (3) y tornillos para madera de cabeza plana (6).
  • Page 37 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G Listones: 8 para la 12 PCS 2 PCS 2 PCS 2 PCS ETAPA 7 Fije la barandilla corta ya armada a la pata superior (A) con pernos conectores para madera (3), y al larguero lateral superior (H) con pernos de cabeza hexagonal (8) y tornillos de casquete (7) como ilustrado.
  • Page 38 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G ETAPA 8 Fije la otra pata de barandilla (Q) a los largueros largos de barandilla (L) y al larguero lateral superior (I) con tornillos para madera de cabeza plana (6). Fije la pata de barandilla (Q) (colocada en la Etapa 6) al larguero lateral superior (H) con tornillos para madera de cabeza plana (6) como ilustrado.
  • Page 39 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G ETAPA 9 Coloque tarugos de madera (9) en los extremos de los escalones (P). Fije el lado izquierdo de la escalera (N) y el lado derecho de la escalera (O) a los escalones (P) con pernos conectores para madera (2).
  • Page 40 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G ETAPA 10 Fije la escalera al larguero lateral superior (H) con tornillos de cabeza plana (12) como ilustrado.
  • Page 41 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G Instrucciones para convertir la cama litera en dos camas Usar como cabecera para Usar como pie una cama de cama para simple una cama Usar como simple cabecera para una cama doble...
  • Page 42 CAMA LITERA SIMPLE/DOBLE DA7499E / DA7499W / DA7499G ADVERTENCIA: Este mueble está diseñado para ser utilizado únicamente con los productos y/o pesos máximos indicados. Su uso con otros productos y/o productos más pesados que los pesos máximos indicados puede causar inestabilidad o posibles lesiones.
  • Page 43 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND Modèle No: ouleur: DA7499E 0-65857-17298-0 Expresso DA7499W 0-65857-17299-7 Blanc DA7499G 0-65857-17755-8 Gris Limite de Poids: 165 Lb / 75 kg Par Niveau B34DA7499001 - 136832...
  • Page 44 • LIRE ATTENTIVEMENT CHAQUE ÉTAPE AVANT DE COMMENCER. IL EST TRÈS IMPORTANT QUE CHAQUE ÉTAPE SOIT EXÉCUTÉE DANS L'ORDRE APPROPRIÉ. SI CES ÉTAPES NE SONT PAS SUIVIES DANS L'ORDRE, DES DIFFICULTÉS D'ASSEMBLAGE SE PRODUIRONT ET PEUVENT ENTRAÎNER DES BLESSURES. • ATTENTION: ASSEMBLAGE PAR UN ADULTE REQUIS. •...
  • Page 45 AVERTISSEMENT - Lit superposé : Une place / Deux places • RISQUE D'ÉTRANGLEMENT - Ne jamais placer ou suspendre des articles sur aucune partie du lit superposé qui ne sont pas conçus pour être utilisés avec ce lit; par exemple, mais n'étant pas limité...
  • Page 46 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G LISTE DE QUINCAILLERIE ∅1/4" x 100mm ∅6.5mm x 48mm CONNECTEUR À BOIS (4 mm TÊTE CONNECTEUR (4 mm TÊTE HEXAGONALE) HEXAGONALE) 16 PCES 8 PCE ∅6.5mm x 100mm ∅4mm x 35mm CONNECTEUR À...
  • Page 47 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G (Expresso)

  • Page 48: Liste De Pièces

    LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G LISTE DE PIÈCES PIED SUPÉRIEUR PIED SUPÉRIEUR PIED SUPÉRIEUR 2 PCES 1 PCE 1 PCE TRAVERSE SUPÉRIEURE DE PIED INFÉRIEUR PIED INFÉRIEUR TÊTE DE LIT 2 PCES 2 PCES 2 PCES...
  • Page 49 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G LISTE DE PIÈCES CÔTÉ DE LIT SUPÉRIEUR (AVEC TRAVERSE INFÉRIEURE DE CÔTÉ DE LIT SUPÉRIEUR (AVEC TÊTE DE LIT - 2 PCES 3 TROUS) - 1 PCE TROU) - 1 PCE CÔTÉ...
  • Page 50 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G PIED DE BARRIÈRE TRAVERSE INFÉRIEURE LATTE TÊTE DE LIT INFÉRIEURE COURTE DE TÊTE DE LIT 16 PCES 1 PCE 2 PCES TRAVERSE INFÉRIEURE LATTE INFÉRIEURE (SANS PIED DE SUPPORT DE TÊTE DE LIT...
  • Page 51 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G (Expresso)
  • Page 52 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G ÉTAPE 1 Une des traverses supérieures de tête de lit (F) porte une étiquette; ne pas l'utiliser à cette étape. Insérez les arrêts (10) et les lattes de la tête de lit supérieure (R) dans chaque trou de la barre transversale inférieure de la tête de lit (G) et poussez vers le bas pour bien les...
  • Page 53 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G T É C Ô É T L ’ ÉTAPE 2 Répétez l'étape précédente pour assembler les trois têtes de lit qui restent. Assurez- vous de mettre ensemble les pieds inférieurs (D) et (E) pour former une paire; (E) et (D) pour une autre, et les pieds supérieurs (C) et (A) pour la dernière paire.
  • Page 54 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G ÉTAPE 3 Insérez des écrous à manchon fileté (10 ) dans les côtés de lit inférieurs (J) comme illustré. Fixez les deux têtes de lit avec les pieds inférieurs (D et E) aux côtés de lit inférieurs (J) à...
  • Page 55 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G Un de chaque côté Lattes: 7 pièces pour la couchette inférieure 14 PCS 3 PCS ÉTAPE 4 Fixez les pieds de support (W) aux lattes inférieures (Y) de la couchette inférieure avec des boulons à...
  • Page 56 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G TROUS ÉTAPE 5 Insérez des goujons de bois (9) dans chacune des extrémités des barrières longues (L). Insérez des écrous à manchon fileté (10) dans les côtés de lit supérieurs (H et I).
  • Page 57 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G 4 PCS 2 PCS 2 PCS ÉTAPE 6 Insérez des goujons (9) dans chacune des extrémités des barrières courtes (M). Fixez le pied de barrière courte (S) et un pied de barrière (Q) aux barrières courtes...
  • Page 58 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G La es: 8 pièces pour 12 PCS 2 PCS 2 PCS 2 PCS ÉTAPE 7 Fixez la barrière courte déjà assemblée au pied supérieur (A) à l'aide de connecteurs à bois (3), et au côté...
  • Page 59 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G ÉTAPE 8 Fixez l'autre pied de barrière (Q) aux barrières longues (L) et au côté de lit supérieur (I) à l'aide de vis à bois à tête plate (6). Fixez le pied de barrière (Q) (déjà assemblé à l'étape 6) au côté de lit supérieur (H) à...
  • Page 60 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G ÉTAPE 9 Insérez des goujons de bois (9) dans les extrémités des marches de l'échelle (P). Fixez le montant gauche de l'échelle (N) et le montant droit de l'échelle (O) aux marches de l'échelle (P) à...
  • Page 61 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G ÉTAPE 10 Fixez l'échelle au côté de lit supérieur (H) à l'aide de vis à tête plate (12) comme illustré.
  • Page 62 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G Instructions pour transformer les lits superposés en deux lits Doit être utilisé comme tête de lit pour le lit Doit être utilisé jumeau comme pied de lit pour le lit Doit être utilisé...
  • Page 63 LITS SUPERPOSÉS ET LITS JUMEAU/GRAND DA7499E / DA7499W / DA7499G ATTENTION: Cette unité est destinée à être utilisé seulement avec des produits et/ou les poids maximum indiqués. L'utilisation avec d'autres produits et/ou des produits plus lourds que les poids maximum indiqués peut entraîner une instabilité ou causer des blessures.
