Summary of Contents for Ekinex EK-5FR-VI

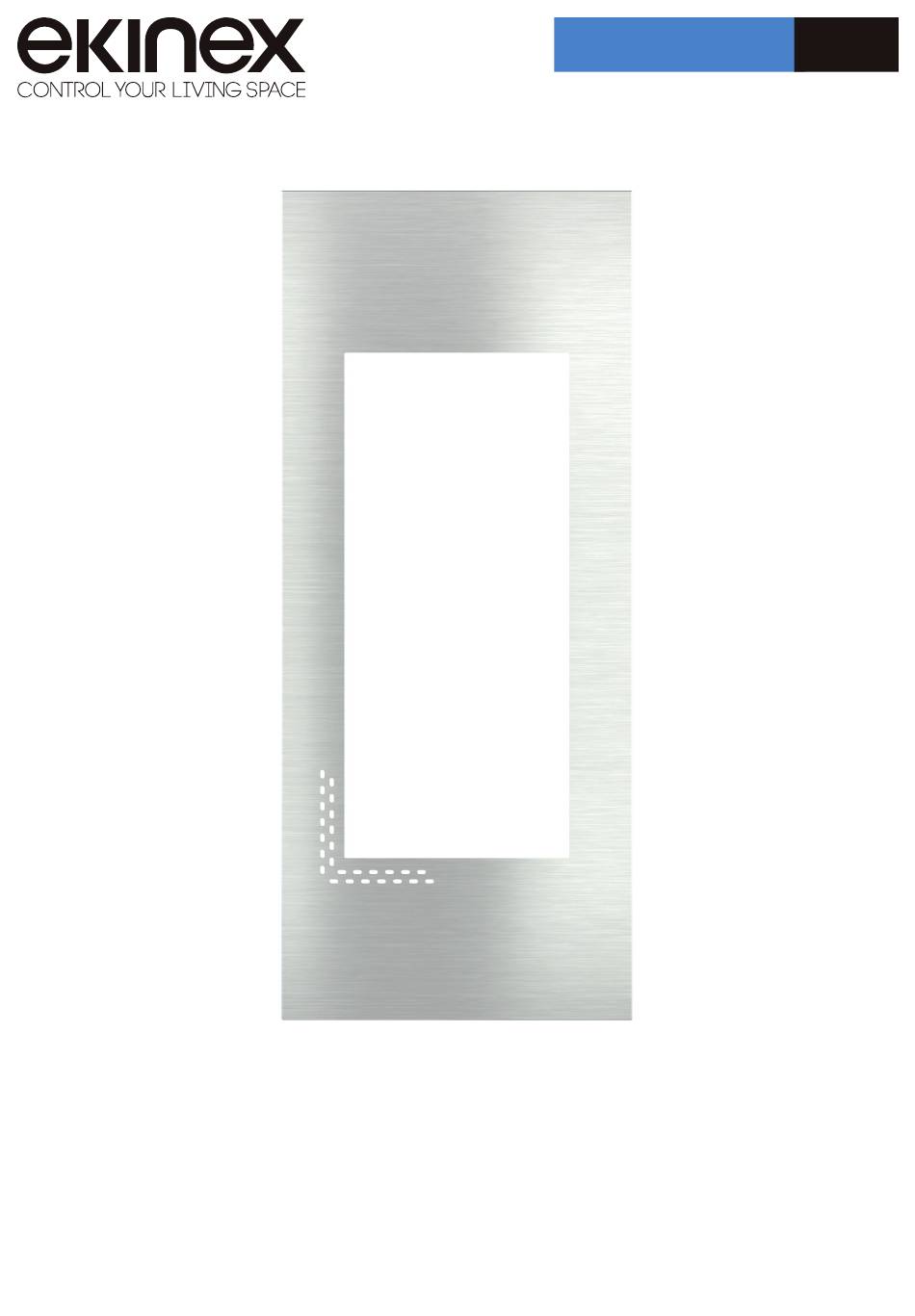

- Page 1 EK-5FR-VI Manuale d'uso Accessorio EK-5FR-VI Cornice per il completamento del videocitofono con riconoscimento facciale DICO EK-5DP-VI...
-
Page 2: Table Of Contents
Nota. I dispositivi Ekinex® difettosi devono essere restituiti al produttore al seguente indirizzo: EKINEX S.p.A. Via Novara 37, I-28010 Vaprio d’Agogna (NO) Italia. © EKINEX S.p.A. 2023. La società si riserva il diritto di apportare modifiche alla presen- te documentazione senza preavviso. FISPEK5FRVIIEXX00... -
Page 3: Introduzione
EK-5FR-VI 1. Introduzione La cornice Ekinex EK-5FR-VI-... è un accessorio per il completamento del videocitofono DICO. L’installazione della cornice è prevista solo per il montaggio di DICO in scatola da incas- so a muro. In fase di ordinazione, il codice del prodotto va completato a seconda del colore deside-... -
Page 4: Installazione Del Videocitofono E Della Cornice
EK-5FR-VI 4. Installazione del videocitofono e della cornice Si consiglia di fare riferimento al manuale d’uso del videocitofono DICO per quanto riguarda le precauzioni da adottare in fase di installazione (montaggio della scatola a muro, esposizione ai raggi solari, etc.). - Page 5 EK-5FR-VI 1) Avvitare le 2 viti fornite in dotazione, verificando di lasciare una distanza di circa 4,5 mm da filo muro al di sotto della testa delle viti stesse. Esse serviranno da supporti per l’ancoraggio della cornice. Per la regolazione corretta dei...
- Page 6 EK-5FR-VI 2) Effettuare una prova di montaggio a muro della cornice senza il videocitofono: presentare sul muro la placca assemblata con i suoi accessori, per verificare se i 2 supporti sono avvitati con la sporgenza corretta. In questo modo, si controlla che la cornice non rimanga staccata dal muro e nel contempo si verifica che i 2 agganci siano movimentabili con l'attrezzo fornito.
- Page 7 EK-5FR-VI 3) Montare il videocitofono sul retro della cornice, utilizzando i 4 filetti M3 in corrispondenza dei fori sulla staffa posteriore. Infine, avvitare la vite di sicurezza in basso. Nota. Utilizzare esclusivamente le viti fornite in dotazione, impiegando una coppia massima di 1.0 Nm.
- Page 8 EK-5FR-VI 4) In questa fase, effettuare i collegamenti dei cavi provenienti dalla scatola da incasso (compreso il cavo Ethernet) attraverso il foro quadrato sul coperchio del cablaggio, collegandoli all'interfaccia corrispondente della scheda principale. Chiudere il coperchio IP del cablaggio fornito in dotazione. Quindi selezionare un tappo di gomma di dimensioni adeguate per spingere tutti i cavi nella copertura del cablaggio.
- Page 9 EK-5FR-VI 5) Inserire l'assieme formato da videocitofono + cornice nella scatola a muro. Spingendo nei fori in alto a destra e in basso a sinistra con l'utensile appuntito fornito in dotazione, si agisce sui ganci che fissano l'assieme alle viti inserite al punto 1.
-
Page 10: Rimozione Della Cornice
EK-5FR-VI 5. Rimozione della cornice Per rimuovere la cornice, inserire l’utensile appuntito in alto a sinistra e in basso a de- stra. Successivamente, premere verso l’interno della cornice per agire sui ganci e sbloc- carli dalle viti. Infine, tirare la cornice in direzione opposta a quella di montaggio. - Page 11 EK-5IW-VI User Manual EK-5FR-VI accessory Frame for completing the DICO EK-5DP-VI video intercom with facial recognition...
- Page 12 Note. Ekinex® defective devices must be returned to the manufacturer at the following address: EKINEX S.p.A. Via Novara 37, I-28010 Vaprio d’Agogna (NO) Italy. © EKINEX S.p.A. 2023. The company reserves the right to make changes to this docu- mentation without notice. FISPEK5FRVIIEXX00...
-
Page 13: Introduction
EK-5FR-VI 1. Introduction The Ekinex EK-5FR-VI-... frame is an accessory to complete the DICO video intercom. The installation of the frame is intended only for mounting DICO in a recessed wall box. When ordering, the product code must be completed according to the desired color:... -
Page 14: Installation Of The Video Intercom And Frame
EK-5FR-VI 4. Installation of the video intercom and frame It is advisable to refer to the DICO video intercom user manual regarding the precautions to be taken during installation (mounting the box on the wall, exposure to sunlight, etc.). In particular, check the availability of a flat wall area of at least 350 x 350 mm, neces- sary to correctly install the device and to be able to insert the locking/unlocking tool on the sides. - Page 15 EK-5FR-VI 1) Screw in the 2 screws supplied, making sure to leave a distance of approximately 4.5 mm from the wall below the head of the screws themselves. They will serve as supports for anchoring the plate. To correctly adjust the supports,...
- Page 16 EK-5FR-VI 2) Carry out a wall mounting test of the frame without the video intercom: present the assembled plate with its accessories on the wall to check whether the 2 supports are screwed with the correct projection. In this way, you check that the frame does not remain detached from the wall and at the same time you verify that the 2 hooks can be moved with the tool provided.
- Page 17 EK-5FR-VI 3) Mount the video intercom on the back of the frame, using the 4 M3 threads corresponding to the holes on the rear bracket. Finally, screw the security screw at the bottom. Note. Use only the screws supplied, applying a maximum torque of 1.0 Nm.
- Page 18 EK-5FR-VI 4) At this stage, make the cable connections coming from the back box (including the Ethernet cable) through the square hole on the wiring cover, connecting them to the corresponding interface of the main board. Close the IP cover of the supplied wiring. Then select an appropriately sized rubber plug to push all the wires into the wire harness cover.
- Page 19 EK-5FR-VI 5) Insert the assembly consisting of the video intercom + frame into the wall box. By pushing into the holes at the top right and bottom left with the pointed tool supplied, you act on the hooks that secure the assembly to the screws inserted in step 1.
-
Page 20: Removing The Frame
EK-5FR-VI 5. Removing the frame To remove the frame, insert the pointed tool at the top left and bottom right. Subsequently, press towards the inside of the frame to act on the hooks and release them from the screws. Finally, pull the frame in the opposite direction to that of assembly.
