Ekinex DICO EK-5DP-VI User Manual

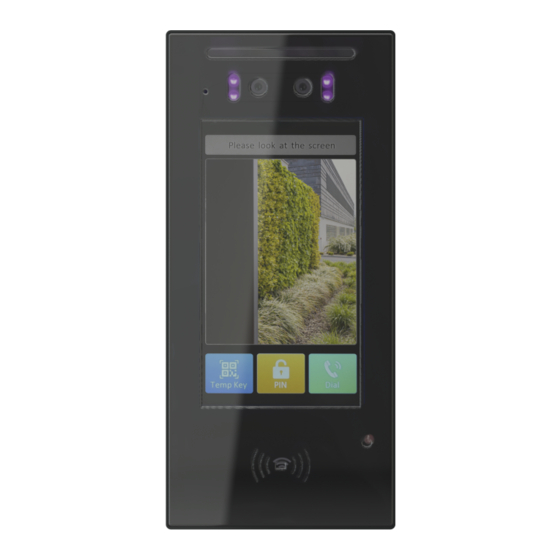

Video intercom with facial recognition
Hide thumbs Also See for DICO EK-5DP-VI:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
EK-5DP-VI
IT
Manuale d'uso
Videocitofono con riconoscimento facciale DICO
EK-5DP-VI

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DICO EK-5DP-VI and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ekinex DICO EK-5DP-VI

Summary of Contents for Ekinex DICO EK-5DP-VI

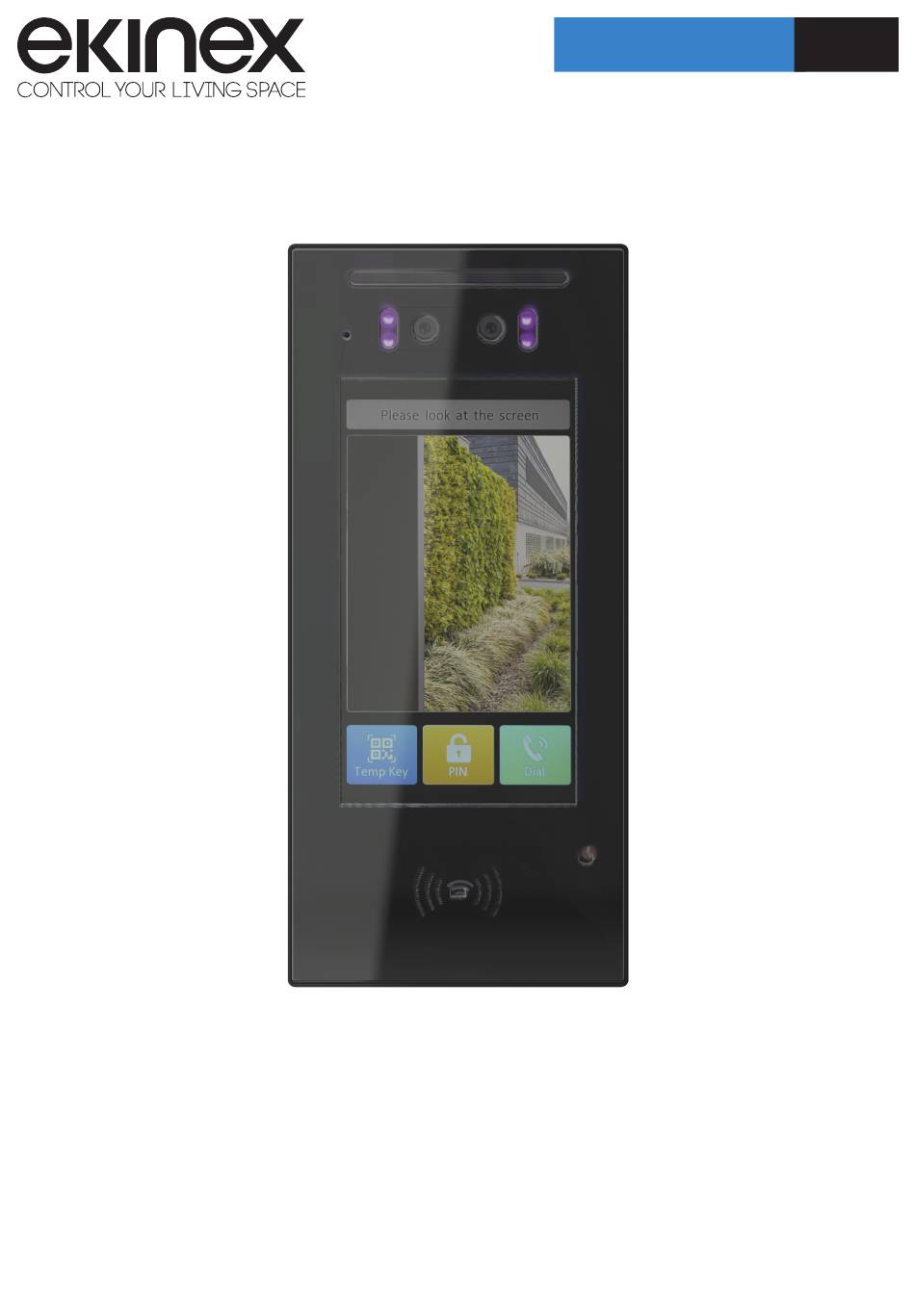

  • Page 1 EK-5DP-VI Manuale d'uso Videocitofono con riconoscimento facciale DICO EK-5DP-VI...

  • Page 2: Table Of Contents

    EK-5DP-VI “DICO” Sommario 1. Introduzione 2. Contenuto della scatola 3. Caratteristiche principali 4. Dati tecnici 5. Panoramica del prodotto 6. Ambiente di installazione 7. Installazione della staffa per montaggio a parete 8. Installazione del dispositivo 9. Schema di cablaggio del dispositivo 10.

  • Page 3: Introduzione

    EK-5DP-VI “DICO” 1. Introduzione Il dispositivo Ekinex EK-5DP-VI “DICO” è un videocitofono che offre un’eccellente comunicazione di tipo interfono e metodi di controllo degli accessi flessibili come il ri- conoscimento facciale basato sull’intelligenza artificiale e controllabile dall’app mobile. Integra riconoscimento facciale, accesso mobile e rilevamento dell’eventuale maschera indossata in un unico dispositivo.

  • Page 4: Caratteristiche Principali

    EK-5DP-VI “DICO” 3. Caratteristiche principali • Autenticazione flessibile: app mobile, riconoscimento facciale, NFC, codici QR, co- dici PIN, IC card (smart card contactless) • 1 relè di uscita per apriporta • Riconoscimento facciale a luce visibile • Doppia fotocamera con algoritmo anti-spoofing contro la contraffazione di foto e video •...

  • Page 5: Dati Tecnici

    EK-5DP-VI “DICO” 4. Dati tecnici Display Touch screen LCD IPS 5 pollici Risoluzione 1280 x 720 pixel Telecamera 2M pixel dual-lens, WDR Relè ingresso / uscita 1 / 1 Porta Ethernet RJ45, 10/100Mbps adattativa 802.3af Power-over-Ethernet Alimentazione Alimentatore 12 Vdc (se non si utilizza PoE) Corrente max.

  • Page 6: Panoramica Del Prodotto

    EK-5DP-VI “DICO” 5. Panoramica del prodotto EK-5DP-VI FISPEK5DPVIIEXX00...

  • Page 7: Ambiente Di Installazione

    EK-5DP-VI “DICO” Elemento LED a luce bianca Doppia telecamera LED infrarosso Microfono Schermo LCD Sensore fotosensibile Lettore card RF Altoparlante (laterale) 6. Ambiente di installazione Si prega di non posizionare il dispositivo sotto la luce diretta del sole, causerà effetti negativi o si romperà...

  • Page 8: Installazione Della Staffa Per Montaggio A Parete

    EK-5DP-VI “DICO” 7. Installazione della staffa per montaggio a parete 7.1 Con scatola da incasso a muro a 1 posto (dimensioni 86x86 mm) 1. Fissare la staffa a parete sulla 2. Contrassegnare sulla parete i due fori scatola da incasso con due viti testa a della staffa per il montaggio a parete.
  • Page 9 EK-5DP-VI “DICO” 5. Inserire due tasselli in plastica nei 6. Fissare la staffa di montaggio a parete due fori praticati. con due viti con testa a croce M4x30 e due viti con testa a croce ST4x20. 7.2 Con scatola da incasso a muro a 1 posto (dimensioni 2x3 pollici) 1.
  • Page 10 EK-5DP-VI “DICO” 7.3 Senza scatola da incasso a muro 1. A seconda della posizione del cavo, 2. Rimuovere la staffa per il montaggio posizionare la staffa di montaggio a parete e praticare i quattro fori di vicino alla parete e contrassegnare i 4 posizionamento contrassegnati nei fori fori di posizionamento, assicurandosi per i cavi utilizzando un trapano a mano...

  • Page 11: Installazione Del Dispositivo

    EK-5DP-VI “DICO” 8. Installazione del dispositivo 1. Estrarre dalla confezione il dispositivo 2. Far passare i fili dalla staffa di montaggio insieme alla copertura del cablaggio, a parete e dal rilevatore attraverso il foro alla piastra di tenuta, ai tappi in gomma quadrato sul coperchio del cablaggio, e alle viti corrispondenti.
  • Page 12 EK-5DP-VI “DICO” cadere completamente sul gancio quadrato sulla staffa per il montaggio a parete, quindi utilizzare la chiave torx per serrare il dispositivo con la vite a testa torx M3x6 . 5. L'installazione è completata. Si prega di rimuovere la pellicola protettiva. FISPEK5DPVIIEXX00...

  • Page 13: Schema Di Cablaggio Del Dispositivo

    EK-5DP-VI “DICO” 9. Schema di cablaggio del dispositivo Alimentatore Ingresso 12 Vdc alim. Uscita Serratura relè Ingresso Porta Attenzione! Quando si collega un disposi- tivo contenente una bobina, come un relè o una serratura elettromagnetica, è neces- sario proteggere il citofono dai picchi di Bobina Diodo tensione durante lo spegnimento del carico...

  • Page 14: Lunghezza Del Cavo E Tabella Awg

    EK-5DP-VI “DICO” 10. Lunghezza del cavo e tabella AWG Si prega di seguire il calibro/lunghezza del filo correttamente misurato per installare il dispositivo. 20 AWG 22 AWG 24 AWG 26 AWG Alimentatore ≤ 30m ≤ 20m ≤ 15m 12V 1,5A Alimentatore ≤...

  • Page 15: Esempio Di Applicazione

    EK-5DP-VI “DICO” 12. Esempio di applicazione Ingresso Uscita Pulsante apertura Lettore card DICO FISPEK5DPVIIEXX00...

  • Page 16: Configurazione

    EK-5DP-VI “DICO” 13. Configurazione Verifica dell'indirizzo IP: effettuare una pressione lunga in qualsiasi punto della schermata iniziale per circa cinque secondi per passare alla schermata di inserimento del System PIN; inserire il PIN predefinito "admin" e premere il pulsante Confirm per andare alla schermata delle impostazioni. In questa, premere l'icona Info per verificare l'indirizzo IP del dispositivo.

  • Page 17: Avvertenze

    Il codice sorgente del software sotto i termini di GNU GPL è gestito da Akuvox (Xiamen) Networks Co., Ltd e può essere scaricato online al seguente indirizzo: http://www.akuvox.com/gpl. © EKINEX S.p.A. 2023. La società si riserva il diritto di apportare modifiche alla presen- te documentazione senza preavviso. FISPEK5DPVIIEXX00...
  • Page 18 EK-5DP-VI “DICO” www.ekinex.com Maggiori informazioni FISPEK5DPVIIEXX00...
  • Page 19 EK-5DP-VI User Manual DICO video intercom with facial recognition EK-5DP-VI...
  • Page 20 EK-5DP-VI “DICO” Table of contents 1. Introduction 2. What's in the box 3. Main features 4. Technical data 5. Product overview 6. Installation environment 7. Wall-mounting bracket installation 8. Device installation 9. Device wiring 10. Cable length and AWG table 11.

  • Page 21: Introduction

    EK-5DP-VI “DICO” 1. Introduction The Ekinex EK-5DP-VI “DICO” device is a video intercom that offers excellent inter- com-type communication and flexible access control methods such as facial recognition based on artificial intelligence and controllable from the mobile app. It integrates facial recognition, mobile access and mask wearing detection in one device.

  • Page 22: Main Features

    EK-5DP-VI “DICO” 3. Main features • Flexible authentication: mobile app, face recognition, NFC, QR codes, PIN codes, IC card (contactless smart card) • 1 door opener output relay • Visible light facial recognition • Dual camera with anti-spoofing algorithm against forgery of photos and videos •...

  • Page 23: Technical Data

    EK-5DP-VI “DICO” 4. Technical data Display LCD IPS 5’’ touch screen Resolution 1280 x 720 pixel Camera 2M pixel dual-lens, WDR Input / ouput relay 1 / 1 Ethernet port RJ45, 10/100Mbps adaptive 802.3af Power-over-Ethernet Supply 12 Vdc power supplier (if PoE is not used) Max.

  • Page 24: Product Overview

    EK-5DP-VI “DICO” 5. Product overview EK-5DP-VI FISPEK5DPVIIEXX00...

  • Page 25: Installation Environment

    EK-5DP-VI “DICO” Element White light LED Camera Infrared LED Microphone Photosensitive sensor RF Card reader Loudspeaker (on the side) 6. Installation environment Please don't place the device under direct sunlight, it will bring bad effects or break under high temperature. If installing the device indoors, please keep the device at least 2 meters away from light and at least 3 meters away from windows and doors.

  • Page 26: Wall-Mounting Bracket Installation

    EK-5DP-VI “DICO” 7. Wall-mounting bracket installation 7.1 With 86x86 mm embedded single-gang junction box in the wall 1. Fix the wall-mounting bracket on 2. Mark the two positioning holes of the the embedded box with two M4x30 wall-mounting bracket on the wall. crosshead screws.
  • Page 27 EK-5DP-VI “DICO” 5. Insert two plastic wall anchors into 6. Fix the wall-mounting bracket with two the two drilled holes. M4x30 crosshead screws and two ST4x20 crosshead screws. 7.2 With 2x3 inches embedded single-gang junction box in the wall 1. Fix the wall-mounting bracket on the 2.
  • Page 28 EK-5DP-VI “DICO” 7.3 Without embedded gang box in the wall 1. According to the position of the cable, 2. Remove the wall-mounting bracket put the wall-mounting bracket closely on and drill the four marked positioning to the wall and mark the four positioning holes and the wire holes using 6mm holes, while making sure that relative hand drills.

  • Page 29: Device Installation

    EK-5DP-VI “DICO” 8. Device installation 1. Take the device out of the box, along 2. Lead the wires from the wall-mounting with the wiring cover, sealing pressing bracket and the detector through the square plate, rubber plug and corresponding hole on the wiring cover, connecting them screws.
  • Page 30 EK-5DP-VI “DICO” square hanger on the wall-mounting bracket, then use the torx wrench to tighten the device with M3x6 torx head screw. 5. Installation is completed, please remove the protective film. FISPEK5DPVIIEXX00...

  • Page 31: Device Wiring

    EK-5DP-VI “DICO” 9. Device wiring 12 Vdc Power power supply input Relay Door lock output Exit input Warning! When a device containing a coil is connected, such as a relay or an electro- magnetic lock, it is necessary to protect the intercom against the voltage peak while Lock Diode...

  • Page 32: Cable Length And Awg Table

    EK-5DP-VI “DICO” 10. Cable length and AWG table Please follow the correctly measured wire gauge/length to install the device 20 AWG 22 AWG 24 AWG 26 AWG 12V 1,5A ≤ 30m ≤ 20m ≤ 15m power supply 12V 1A ≤ 20m ≤...

  • Page 33: Application Example

    EK-5DP-VI “DICO” 12. Application example Input Wiegand interface link Output Exit button Card reader DICO FISPEK5DPVIIEXX00...

  • Page 34: Configuration

    EK-5DP-VI “DICO” 13. Configuration IP address checking: long press anywhere on the home screen for about five seconds to go to the System PIN entry screen; enter the default PIN "admin" and press Confirm button to go to the setting screen. In this, press the Info icon to check the IP address of the device.

  • Page 35: Warning

    The source code of the software under the terms of the GNU GPL is maintained by Akuvox (Xiamen) Networks Co., Ltd and can be downloaded online at the following address: http://www.akuvox.com/gpl. © EKINEX S.p.A. 2023. The company reserves the right to make changes to this docu- mentation without notice. FISPEK5DPVIIEXX00...
  • Page 36 EK-5DP-VI “DICO” www.ekinex.com More info FISPEK5DPVIIEXX00...
