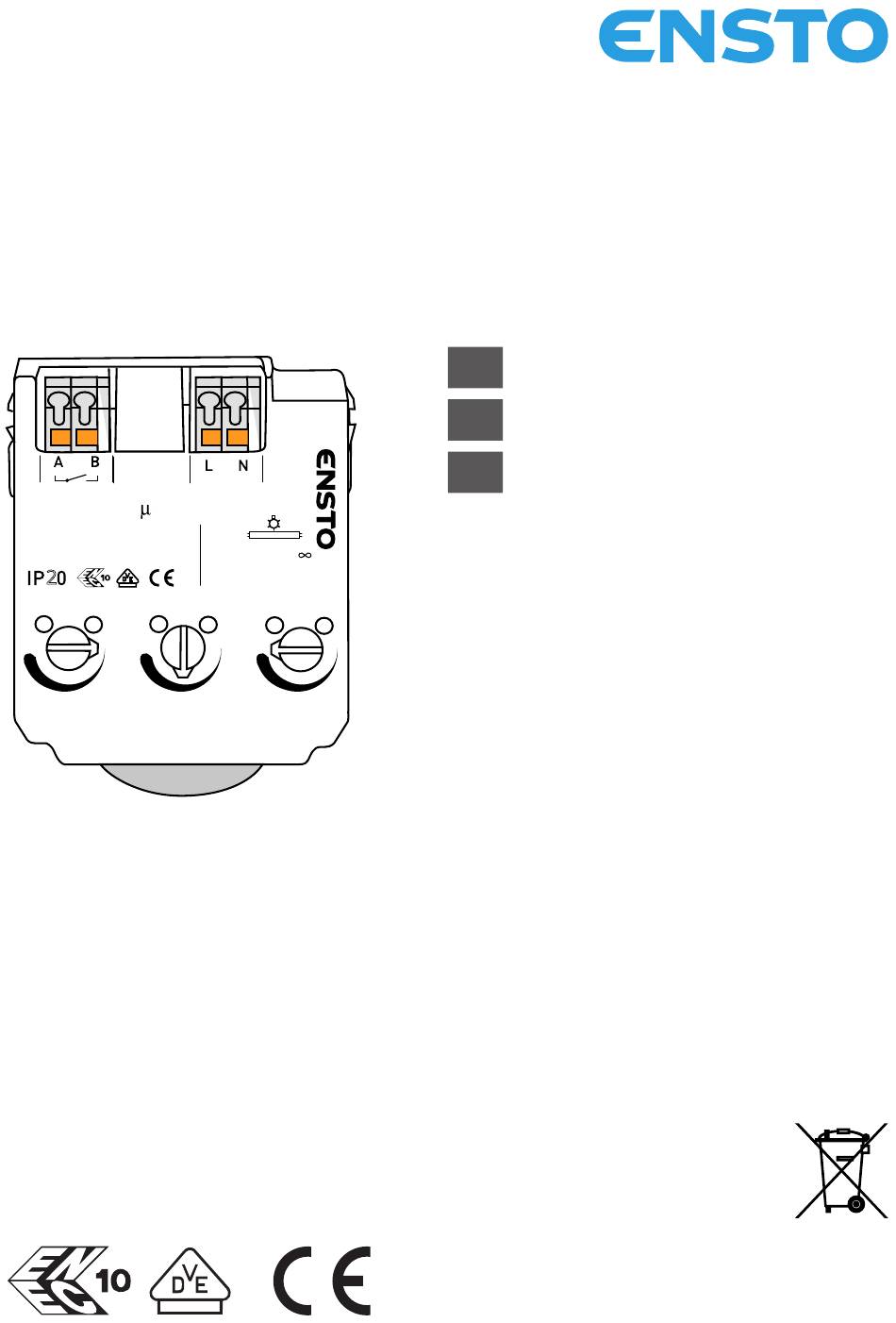

- Page 1 PXA55 Asennus- ja käyttöohje Installations- och bruksanvisning Installation and operating instructions L, N: 230VAC 50/60Hz A, B: 230VAC 5,8 GHz LUX: 1lx - TIME: 1-30 min TIME SENS PXA 55 TEST PEM1237 2024-11-25 © 2024 Legrand Finland Oy...
- Page 2 AVR1, AVR4, AVR14 AVR254 AVR320, AVR400, AVD370, AVD550 AVR320LED AVR66, AVR67 AVD190 AVR1, AVR4, AVR14 AVR254 AVR320, AVR400, AVD370, AVD550 AVR320LED AVR66, AVR67 AVD190 / 2024-11-25 PEM1237 2 / 16...
- Page 3 TUTKA - VALAISIMEN AVD/AVR...9E KYTKÄNTÄESIMERKKI KOPPLINGSEXEMPEL MED RADAR - ARMATUREN AVD/AVR...9E WIRING DIAGRAM OF RADAR LUMINAIRE AVD/AVR...9E SCHALTSCHEMA VON RADAR - LEUCHTEN AVD/AVR...9E SCHÉMA DE CÂBLAGE DE LUMINAIRES À DÉTECTION (RADAR) AVD/AVR...9E RADAR RADAR AVD/AVR...9E AVD/AVR...E AVD/AVR...E AVD/AVR...E AVD/AVR...9E RADAR RADAR AVD/AVR...9E AVD/AVR...E...
- Page 4 RADAR - VALAISIMEN AVD/AVR...9D KYTKÄNTÄESIMERKEJÄ KOPPLINGSEXEMPEL MED RADAR - ARMATUREN AVD/AVR...9D WIRING DIAGRAM OF RADAR LUMINAIRE AVD/AVR...9D SCHALTSCHEMA VON RADAR - LEUCHTEN AVD/AVR...9D SCHÉMA DE CÂBLAGE DE LUMINAIRES À DÉTECTION (RADAR) AVD/AVR...9D RADAR RADAR AVD/AVR...9D AVD/AVR...E AVD/AVR...E AVD/AVR...E AVD/AVR...9D RADAR RADAR 4 + 2 4 + 2...
- Page 5 RADAR - VALAISIMEN AVD/AVR...R KYTKÄNTÄESIMERKKEJÄ KOPPLINGSEXEMPEL MED RADAR - ARMATUREN AVD/AVR...R WIRING DIAGRAM OF RADAR LUMINAIRE AVD/AVR...R SCHALTSCHEMA VON RADAR - LEUCHTEN AVD/AVR...R SCHÉMA DE CÂBLAGE DE LUMINAIRES À DÉTECTION (RADAR) AVD/AVR...R RADAR RADAR AVD/AVR...9D AVD/AVR...DR AVD/AVR...DR AVD/AVR...DR AVD/AVR...9D RADAR RADAR AVD/AVR...9D AVD/AVR...DR...
- Page 6 360° SENS / 2024-11-25 PEM1237 6 / 16...
- Page 7 FACTORY PLACING - TEHDASASETUKSET AVR...9E TIME 100 lux SENS TEST (min) Test 3 min L, N: 230VAC 50/60Hz A, B: 230VAC 5,8 GHz LUX: 1lx - TIME: 1-30 min FACTORY PLACING - TEHDASASETUKSET AVR...9D TIME SENS PXA 55 TEST SENS TEST TIME (min) Test 3 min...
-
Page 8: Asennus- Ja Käyttöohje
Asennus- ja käyttöohje 1. Yleistä Tutka-liiketunnistimella varustettu valaisin on suunniteltu asennettavaksi kattoon maksimissaan 4 metrin korke- uteen. Valaisin soveltuu myös asennettavaksi seinälle 1,7–2,7 metrin korkeuteen. Valaisin syttyy automaattisesti, kun valvonta-alueella on liikkuva kohde kuten ihminen. Asennuspaikkaa valittaessa ota huomioon seuraavat asiat: •... - Page 9 SENS SENS-potentiometrillä voit säätää tunnistimen liikkeen havaitsemisherkkyyttä. Samalla saattaa myös toiminta-alue muuttua. L, N: 230VAC 50/60Hz TEST A, B: 230VAC 5,8 GHz LUX: 1lx - Kun käännät SENS-potentiometriä, siirtyy tunnistin testitilaan. Tämä testitila kestää TIME: 1-30 min 3 minuuttia laskien viimeisimmästä SENS-potentiometrin kääntämisestä. Testitilassa vilkkuvat vuorotellen punainen ja vihreä...
- Page 10 7. Tekniset tiedot • ennuskorkeus vähintään 1,7 m. • Liiketunnistin on aktiivinen 5,8 GHz:n taajuusalueella toimiva korkeataajuustutka jonka lähetysteho on <5mW. • Nimellisjännite 220 - 240 V, 50 / 60 Hz • Max. ulkopuolinen kuormitus: 400VA loistelamppukuormaa tai 400W hehkulamppukuormaa. •...
- Page 11 4. Funktion Efter att matningsspänningen påkopplats eller efter ett elavbrott startar detektorn ca. 3 sekunder efter själv- testet. Då detektorn efter starten upptäcker rörelse, kopplar den på belysningen om det är tillräckligt skymt (se LUX-reglering). Belysningen släcks då rörelsen har upphört och den med TIME potentiometern inställda tidsför- dröjningen har förflutit.
-
Page 12: Underhåll Och Felsökning
6. Underhåll och felsökning Gör kretsen strömlös före underhåll och felsökning. • Om det uppstår störningar i armaturens funktion, slå av nätspänningen. Efter en kort stund slå på nätspän- ningen och kontrollera armaturens funktion i testläge. • Kontrollera att ljuskällorna är tillförlitligt anslutna till lamphållarna. Om detta inte hjälper, byt ut ljuskällor- na. -
Page 13: Detection Area
Installation and Operating Instructions 1. Introduction The luminaire with radar sensor is designed for ceiling mounting at a height of maximum 4 m. It can also be mounted on a wall at a height of 1.7-2.7 m. The light will switch on automatically when a person moves into sen- sor’s detection area. -
Page 14: Maintenance And Troubleshooting
SENS You can adjust the sensor‘s ability to detect motion with the SENS potentiometer. This can affect the detection range. L, N: 230VAC 50/60Hz TEST A, B: 230VAC 5,8 GHz LUX: 1lx - When you turn the SENS potentiometer, the sensor enters the test mode. The test TIME: 1-30 min mode lasts 3 minutes from the last adjustment of the SENS potentiometer. -
Page 15: Technical Specifications
7. Technical specifications • Minimum mounting height 1.7 m. • Motion detector is active high-frequency radar operating in the 5.8 GHz band, which radiated power is <5mW. • Power supply 220 - 240 V, 50 / 60 Hz • Max. external load: 400VA fluorescent lamps or 400W incandescent lamps. •... - Page 16 Legrand Finland Oy Linnoitustie 11 02600 Espoo, Finland Tel: +358 20 486 5010 www.legrand.fi...
