Bitspower BPTA-WDPO11DEVO-NL Instruction Manual

O11d evo-n for lian li o11 dynamic evo series (normal mode ver.)

Advertisement

Quick Links

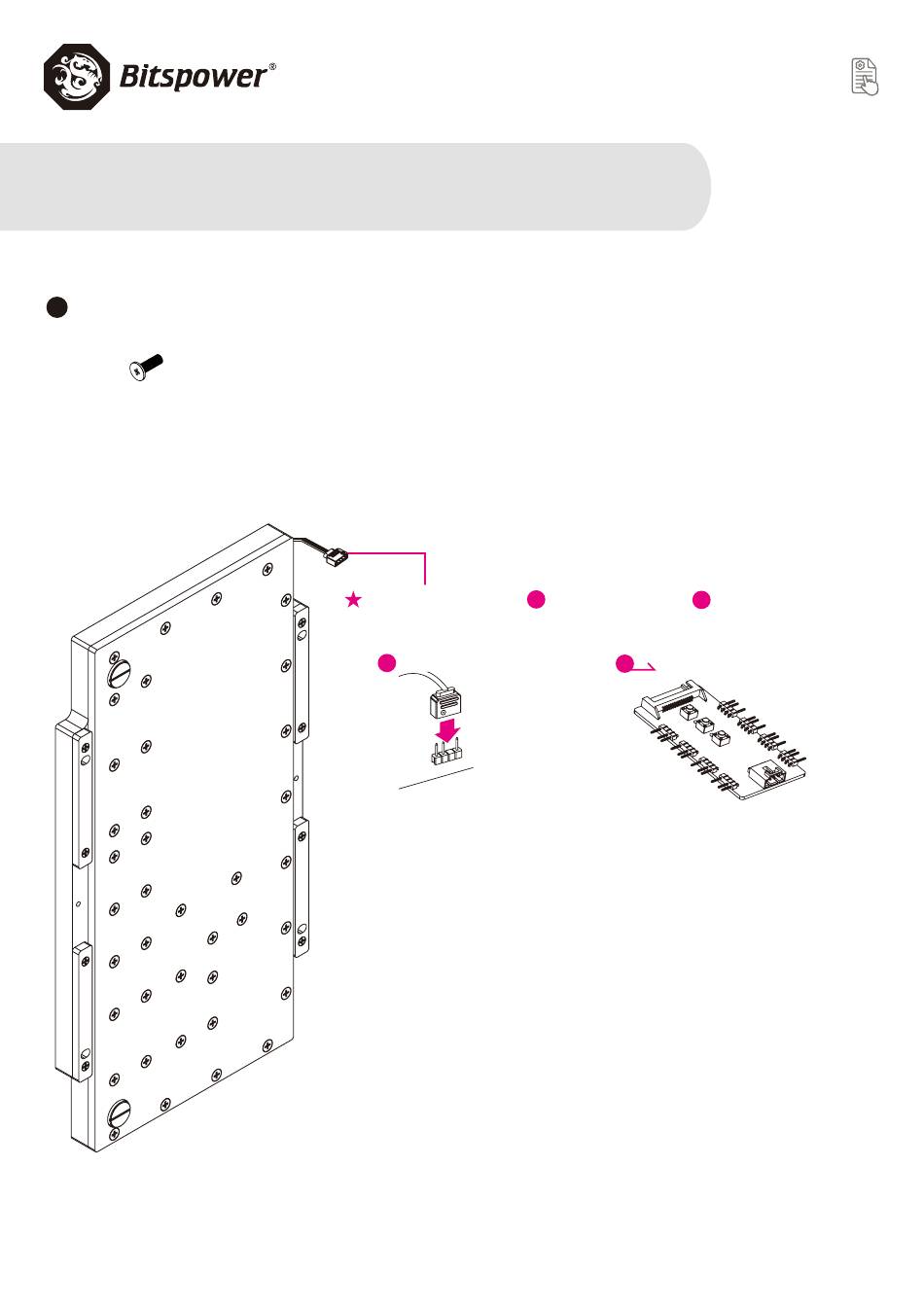

Bitspower Sedna O11D EVO-N for LIAN LI
O11 Dynamic EVO Series (Normal Mode Ver.)
Accessories
1
M4x13 Screw
BPTA-WDPO11DEVO-NL
2 PCS
Digital RGB PIN on
1
motherboard
1
motherboard or
2
DRGB Multi Function Controller
(Not included)
[ 1 ]
instruction manual
V4
other equipment.
2
BPTA-DRGBMFC

Advertisement

loading
Need help?

Need help?

Do you have a question about the BPTA-WDPO11DEVO-NL and is the answer not in the manual?

Questions and answers

Summary of Contents for Bitspower BPTA-WDPO11DEVO-NL

  • Page 1 Bitspower Sedna O11D EVO-N for LIAN LI O11 Dynamic EVO Series (Normal Mode Ver.) Accessories M4x13 Screw 2 PCS BPTA-WDPO11DEVO-NL Digital RGB PIN on motherboard or other equipment. BPTA-DRGBMFC motherboard DRGB Multi Function Controller (Not included) [ 1 ]...
  • Page 2 Power Supply and Pump SPECIFICATION Rated voltage:12V DC Power consumption:15W Maximum flow:11±15% L/min Noise:≤ 40dBA PWM:Yes MTBF:15000 hours Warranty:2 years Dimension: 62 x 62 x 46.7mm Maximum lift of the water pump: 5.5±0.5m If need be Hole offset block(CPU) O-Ring(54×50×2) M4×16mm Screw ※...
  • Page 3 Water Choose your desired dye color and mix it with pure distilled water. Pour the water mix into the reservoir via the water filling hole. Once the reservoir is 90% full, turn on the power supply for the pump to run and let the air exit the loop.
  • Page 4 Assembly steps step 1 step 2 PC-O11 Dynamic EVO (Not included) step 3 step 4 Side plate Front plate BPTA-WDPO11DEVO-NL M4x13 Screw [ 4 ]...
  • Page 5 Recommended installation method Accessories(additional purchases) BPN-NLS360-F2PB BPTA-CPUMS-SKI BPTA-FX1812 9PCS BPTA-DOTFH1622 8PCS BP-NCCLT16AC-L500 BPTA-DRGBMFC BP-PFANMFH [ 5 ]...
  • Page 6 Bitspower recommends that consumers use the Bitspower Pellucid Coolant for their water-cooling liquid. Also, they can add Bitspower Dye to Pellucid Coolant for the color requirement. If the consumer chooses different water-cooling liquids, the resulting impurities may cause peeling...
  • Page 7 使用說明書 Bitspower Sedna O11D EVO-N for LIAN LI O11 Dynamic EVO Series (Normal Mode Ver.) 配件 M4x13 螺絲 2 PCS BPTA-WDPO11DEVO-NL 請接 主板或 其他設備的 DRGB 插槽 BPTA-DRGBMFC 主板 DRGB 控制器 ( 不包括 ) [ 7 ]...
  • Page 8 供电與水泵 規格 額定電壓:12V DC 功率消耗:15W 最大流量:11±15% L/min 噪音:≤ 40dBA PWM:Yes MTBF:≥ 15000 hours 保固:2 years 產品尺寸 : 62 x 62 x 46.7mm 水泵最大揚程:5.5±0.5m 孔位偏移塊 (CPU) O 型圈 (54×50×2) M4×16mm 螺絲 ※ 可通過調整孔位偏移塊的位置,以對應不同主機板的 CPU 安裝位置 ※ 安裝顯卡時,需要把孔位連接塊拆除,然後安裝相應 的接頭使用即可 孔位偏移塊 (GPU) 孔位偏移塊 O 圈...
  • Page 9 注水 選擇喜好的水冷濃縮液顏色 , 以純淨水調合 , 由” 填水孔” 注入至水箱九分滿 , 接著利用” 24PIN 跳線開關” 啟動電源 , 讓水路中的空氣集中至水箱排出 , 再依水量繼續添加至 水箱九分滿左右即可 。 (24PIN 跳線開關用途 : 需無經主板開啟 ATX 電源時 , 使 電源直接開啟供電 。 ) 未包括 產品保修規範 質保期時效,送修的產品凡有以下狀況,不在保修範圍內。 水冷頭 - 冷頭自體螺絲,有拆裝痕跡,整套產品失保。 - 頂部的進出口,因為外力使用不當導致開裂。 冷排 - 因為外力使用不當導致冷排水道破裂漏水。 - 進出水孔因為外力使用不當導致開裂。...
  • Page 10 組裝步驟 步驟 1 步驟 2 上蓋 PC-O11 Dynamic EVO ( 不包括 ) 步驟 3 步驟 4 側面板 前面板 BPTA-WDPO11DEVO-NL M4x13 螺絲 [ 10 ]...
  • Page 11 建議安裝方式 主件說明 ( 需另購 ) BPN-NLS360-F2PB BPTA-CPUMS-SKI BPTA-FX1812 9PCS BPTA-DOTFH1622 8PCS BP-NCCLT16AC-L500 BPTA-DRGBMFC BP-PFANMFH [ 11 ]...
  • Page 12 注意 跑水前,請先確認所有零件已安裝在正確的位置上,在不開主機,單開水 泵的情况下,進行 24 小時的跑水測試, 確保無漏水情况後再開主機,避 免發生漏水而導致電腦零件的損壞。 本公司保留對產品的設計更改以及解釋的權力,如有更動恕不另行通知, 產品顏色與配件以實物為準。 當使用測氣產品測試水路時,為避免由於壓力過大導致產品損壞,輸入的 壓力請不要超過 0.5kg/cm (Bar),如因壓力過大造成產品損壞,將由客戶 自行承擔,嚴禁客戶在水路有水及水泵開啟的情況下進行氣體飽壓測試。 Bitspower 建議消費者使用 Bitspower 透明冷卻液。此外,也可以添加 Bitspower 染料到透明冷卻液中以滿足顏色要求。如果消費者選擇不同的 水冷液,可能會引起水路配件中的塗層剝落、積垢堵塞水道、水泵磨損、 水箱管破裂、破壞 O 型圈密封性導致漏水等。任何因使用不當水冷液導致 相關的問題將由消費者自行負責。 [ 12 ]...
  • Page 13 使用说明书 Bitspower Sedna O11D EVO-N for LIAN LI O11 Dynamic EVO Series (Normal Mode Ver.) 配件 M4x13 螺丝 2 PCS BPTA-WDPO11DEVO-NL 请接 主板或 其他设备的 DRGB 插槽 BPTA-DRGBMFC 主板 DRGB 控制器 ( 不包括 ) [ 13 ]...
  • Page 14 供电与水泵 规格 额定电压:12V DC 功率消耗:15W 最大流量:11±15% L/min 噪音:≤ 40dBA PWM:Yes MTBF:≥ 15000 hours 保固:2 years 产品尺寸 : 62 x 62 x 46.7mm 水泵最大扬程:5.5±0.5m 孔位偏移块 (CPU) O 型圈 (54×50×2) M4×16mm 螺丝 ※ 可通过调整孔位偏移块的位置,以对应不同主机板的 CPU 安装位置 ※ 安装显卡时,需要把孔位连接块拆除,然后安装相应 的接头使用即可 孔位偏移块 (GPU) 孔位偏移块 O 圈...
  • Page 15 注水 选择喜好的水冷浓缩液颜色 , 以纯净水调合 , 由” 填水孔” 注入至水箱九分满 , 接着利用” 24PIN 跳线开关” 启动电源 , 让水路中的空气集中至水箱排出 , 再依水量继续添加至 水箱九分满左右即可 。 (24PIN 跳线开关用途 : 需无经主板开启 ATX 电源时 , 使 电源直接开启供电 。 ) 未包括 产品保修规范 质保期时效,送修的产品凡有以下状况,不在保范围内。 水冷头 - 冷头自体螺丝,有拆装痕迹,整套产品失保。 - 顶部的进出口,因为外力使用不当导致开裂。 冷排 - 因为外力使用不当导致冷排水道破裂漏水。 - 进出水孔因为外力使用不当导致开裂。...
  • Page 16 组装步骤 步骤 1 步骤 2 上盖 PC-O11 Dynamic EVO ( 不包括 ) 步骤 3 步骤 4 侧面板 前面板 BPTA-WDPO11DEVO-NL M4x13 螺丝 [ 16 ]...
  • Page 17 建议安装方式 主件说明 ( 需另购 ) BPN-NLS360-F2PB BPTA-CPUMS-SKI BPTA-FX1812 9PCS BPTA-DOTFH1622 8PCS BP-NCCLT16AC-L500 BPTA-DRGBMFC BP-PFANMFH [ 17 ]...
  • Page 18 注意 跑水前,请先确认所有零件已安装在正确的位置上,在不开主机,单开水 泵的情况下,进行 24 小时的跑水测试, 确保无漏水情况后再开主机,避 免发生漏水而导致电脑零件的损坏。 本公司保留对产品的设计更改以及解释的权力,如有更动恕不另行通知, 产品颜色与配件以实物为准。 当使用测气产品测试水路时,为避免由于压力过大导致产品损坏,输入的 压力请不要超过 0.5kg/cm (Bar),如因压力过大造成产品损坏,将由客户 自行承担,严禁客户在水路有水及水泵开启的情况下进行气体饱压测试。 Bitspower 建议消费者使用 Bitspower 透明冷却液。此外,也可以添加 Bitspower 染料到透明冷却液中以满足颜色要求。如果消费者选择不同的 水冷液,可能会引起水路配件中的涂层剥落、积垢堵塞水道、水泵磨损、 水箱管破裂、破坏 O 型圈密封性导致漏水等。任何因使用不当水冷液导致 相关的问题将由消费者自行负责。 [ 18 ]...
