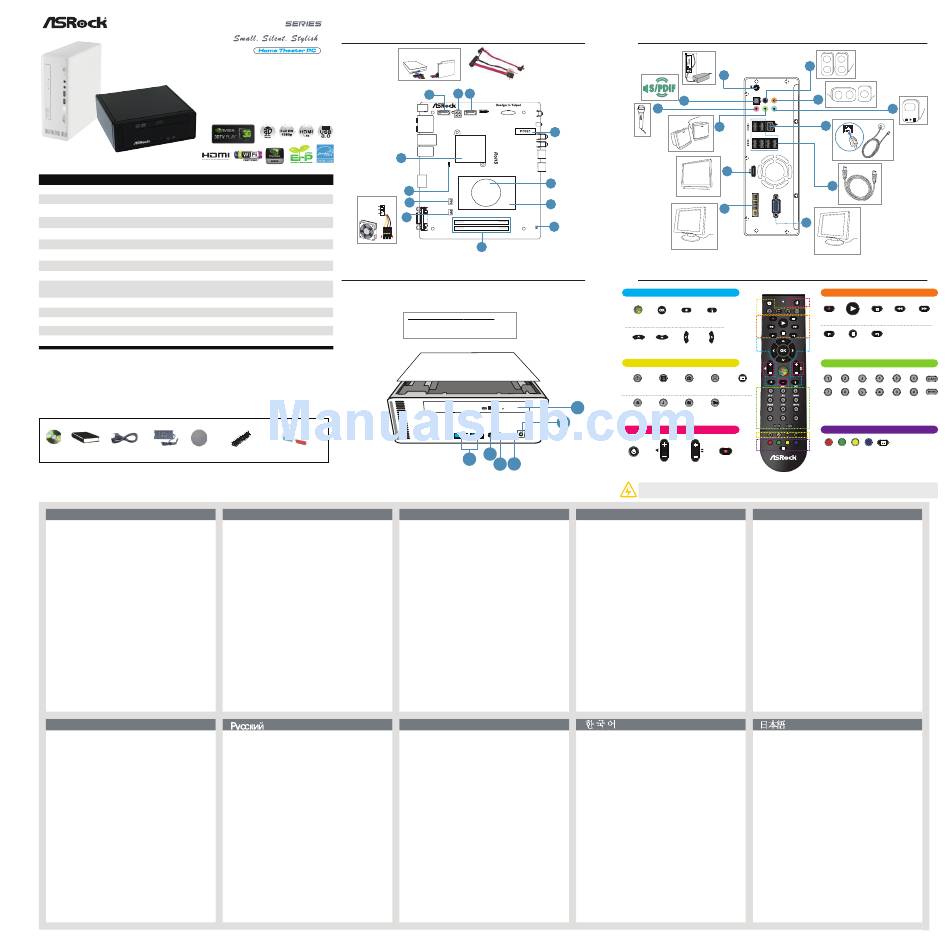

ASROCK ION 3D Quick Installation Manual

* Note: For barebone system, it may not contain memory, HDD or ODD
ION 3D series
Processor
Support Intel Atom™ D525 Dual Core Processor
®
Chipset
Intel ICH8M chipset
®
Support DDR2 800MHz, 2 x SO-DIMM slots, maximun up to 4GB
Memory
VGA
NVIDIA GT218-ION Graphics (with 512MB DDR3 Frame buffer memory)
®
Storage Support 2.5'' SATA HDD
Gigabit LAN
LAN
Front I/O 2 x USB 3.0, 1 x MIC, 1 x Head phone
Rear I/O 1 x HDMI, 1 x DVI (Dual-Link), 1 x D-Sub VGA, 6 x USB 2.0, 1 x S/PDIF
Audio 7.1 Ch HD Audio with DTS
ODD BD Combo (ION 3D 152B series)
DVD Super Multi (ION 3D 152D series)
WiFi 1T2R 802.11b/g/n wireless LAN (ION 3D 152B series / ION 3D 152D series)

Remote Controller

Support MCE function (ION 3D 152B series / ION 3D 152D series)
Power 65W/19V Adapter
Dimension 195mm(W)x70mm(H)x186mm(L)
Volume 2.5L
Free bundle software:
1. CyberLink DVD Suite (trial version, including PowerDVD, PowerDirector, etc.)
The bundled PowerDVD is PowerDVD 8 DTS trial version, which only supports DVD playback
with DTS function. To play back other media such as Blu-ray or Dolby disc, please download
PowerDVD 9 trial version from CyberLink website: www.cyberlink.com. For detailed software
introduction, please refer to User Manual on support driver DVD.
2. Symantec Norton AntiVirus Software (trial version)
3. ASRock AIWI Software
Accessories
Support CD Quick Guide AC Power Cord AC/DC Adapter
Anti-Slip Pad
(152B series / 152D series)
English
1. Southbridge heatsink
2. Clear CMOS jumper
3. Fan connector
4. Fan connector
5. Memory socket
6. Infrared module header
7. CPU heatsink
8. CPU Fan
9. Mini-PCI Express expansion slot: (USB interface only) For WiFi module
10. SATA connector: For ODD SATA data cable
11. ATX5V output power connector for slim ODD & 2.5" HDD
12. SATA connector: For HDD SATA data cable
13. DC-In jack
14. Optical S/PDIF Out port
15. Mic In (Pink): Microphone
16. Front L/R Out (Lime): Stereo speakers or headphones
17. HDMI connector
18. Display (VGA) port
19. DVI connector (dual-link)
20. USB2.0 ports: USB devices
21. LAN (RJ-45) port: Local Area Network
22. Line In (Blue) for 2/4/6 channel; Rear (Blue) for 8 channel
23. Center/LFE (Orange): Center / subwoofer speakers
24. Side port for side speakers
25. Optical Disc Drive
26. Power ON/OFF button with status indicator
27. Drive activity indicator
28. Headphone
29. Microphone
30. USB3.0 ports: USB devices
Español
1. Disipador Southbridge
2. Puente para borrar la CMOS
3. Conector del ventilador
4. Conector del ventilador
5. Zócalo de memoria
6. Base de conexiones del módulo de infrarrojos
7. Disipador CPU
8. Ventilador de CPU
9. Ranura de expansión Mini-PCI Express: para el módulo WiFi
10. Conector SATA: para el cable de datos de la unidad óptica SATA
11. Conector de alimentación de salida ATX5V para unidad de disco óptica plana y
unidad de disco duro de 2,5"
12. Conector SATA: para el cable de datos de la unidad de disco duro SATA
13. Conector ENTRADA DE CC
14. Puerto de salida S/PDIF óptico
15. Entrada de micrófono (rosa): micrófono
16. Salida D/I frontal (línea) altavoces o auriculares estéreo
17. Conector HDMI
18. Puerto para pantalla (VGA)
19. Conector DVI (dual-link)
20. Puertos USB2.0: dispositivos USB
21. Puerto LAN (RJ-45): red de área local
22. Entrada de línea (azul) para 2/4/6 canales; posterior (azul) para 8 canales
23. Centro/LFE (naranja): altavoces centrales y amplificador de graves
24. Puerto lateral para altavoces laterales
25. Unidad de disco óptica
26. Botón de ENCENDIDO y APAGADO con indicador de estado
27. Indicador de actividad de la unidad
28. Auriculares
29. Micrófono
30. Puertos USB3.0: dispositivos USB
ION 3D

System motherboard components

SATA & Power Connections
1
Fan connector
Rotation
+12V +12V
Ground Ground

System chassis

Remote Controller 3D Red/Cyan Anaglyph Glasses
繁體中文
1. 南橋散熱片
2. 清除CMOS跳線
3. 風扇連接插槽
4. 風扇連接插槽
5. 記憶體插槽
6. 紅外線模組接頭
7. CPU 散熱片
8. CPU 風扇
9. Mini-PCI Express擴展插槽：用於WiFi模組
10. SATA連接插槽：用於連接光碟機的SATA數據線
11. ATX5V輸出電源插槽，用於超薄光碟機與2.5寸硬碟
12. SATA連接插槽：用於連接硬碟的SATA數據線
13. DC-In插孔
14. 光纖S/PDIF輸出孔
15. Mic In（粉紅色）：連接麥克風
16. 前置左/右聲道輸出（淺綠色）：連接立體聲喇叭或耳機
17. HDMI界面
18. 銀幕(VGA)界面
19. DVI界面(dual-link)
20. USB2.0界面：連接USB裝置
21. LAN (RJ-45)接口：連接區域網路
22. Line In埠（藍色），用於 2/4/6 聲道；後置聲道輸出接口（藍色），
用於 8 聲道
23. 中央聲道/ LEF輸出（橙色）：連接中央聲道/超重低音喇叭
24. 側邊聲道輸出接口：用於連接側邊喇叭
25. 光碟機
26. 電源開關，支援狀態指示功能
27. 硬碟活動指示燈
28. 耳機接口
29. 麥克風接口
30. USB3.0接口
1. Радиатор микросхемы Южный моста
2. Перемычка очистки CMOS-памяти
3. Разъем вентилятора
4. Разъем вентилятора
5. Гнездо модуля памяти
6. Разъем для подключения инфракрасного модуля
7. Радиатор ЦП
8. вентилятора ЦП
9. Гнездо расширения Mini-PCI Express: для модуля WiFi
10. Разъем SATA: для SATA-кабеля данных привода оптических дисков
11. Разъем выхода питания ATX5V для тонкого привода оптических дисков и
2,5-дюймового жесткого диска
12. Разъем SATA: для SATA-кабеля данных жесткого диска
13. Вход питания постоянного тока
14. Разъем оптического выхода S/PDIF
15. Микрофонный вход (розовый): для подключения микрофона
16. Выход фронтальных левого и правого каналов (зеленый): для подключения
акустических систем или наушников
17. Разъем HDMI
18. Разъем дисплея (VGA)
19. Разъем DVI (dual-link)
20. Порты USB 2.0: для подключения USB-устройств
21. Порт ЛВС (RJ-45): для подключения локальной вычислительной сети
22. Линейный вход (синий) для 2, 4, 6 каналов; выход тыловых каналов (синий)
для 8 каналов
23. Центральный и низкочастотный каналы (оранжевый): для подключения
центральной АС и сабвуфера
24. Боковой порт для боковых АС
25. Привод оптических дисков
26. Кнопка включения и выключения питания с индикатором состояния
27. Индикатор активности дисков
28. Наушники
29. Микрофон
30. Порты USB 3.0: для подключения USB-устройств
Connect to ODD
HDD
Connect to SATA Connector (10)
ODD
Connect to HDD
Connect to ATX5V Power Connector (11)
Connect to SATA Connector (12)
11
10
12
9
8
2
3
7
4
DDRII_1
6
DDRII_2
5
Opening the system chassis
1. Remove the screws on the backside.
2. Slide the top panel backwards.
25
26
29
30
28 27
D e u s t c h
1. Southbridge-Kühlkörper
2. CMOS-Clear-Jumper
3. Kühleranschluss
4. Kühleranschluss
5. Speichersteckplatz
6. Infrarotmodul-Header
7. CPU-Kühlkörper
8. CPU-Kühleran
9. Mini-PCI-Express-Erweiterungssteckplatz: Für Wi-Fi-Modul
10. SATA-Anschluss: Für SATA-ODD-Datenkabel
11. ATX5V-Netzausgang für schmales Laufwerk & 2,5-Zoll-Festplatte
12. SATA-Anschluss: Für SATA-Festplatten-Datenkabel
13. DC-Eingang
14. Optischer S/PDIF-Ausgang
15. Mikrofoneingang (rosa): Mikrofon
16. Vorderer L-/R-Ausgang (hellgrün): Stereo-Lautsprecher oder Kopfhörer
17. HDMI-Anschluss
18. Bildschirmanschluss (VGA)
19. DVI-Anschluss (dual-link)
20. USB 2.0-Anschlüsse: USB-Geräte
21. LAN-Anschluss (RJ-45): Local Area Network
22. Line In (blau) zur 2-/4-/6-Kanal-Ausgabe; hinten (blau) zur 8-Kanal-Ausgabe
23. Mitte/LFE (orange): Mittlere / Subwoofer-Lautsprecher
24. Seitlicher Anschluss für seitliche Lautsprecher
25. Optisches Laufwerk
26. Ein-/Austaste mit Statusanzeige
27. Laufwerksaktivitätsanzeige
28. Kopfhörer
29. Mikrofon
30. USB 3.0-Anschlüsse: USB-Geräte
P r o u t g u ê s
1. Dissipador de calor Southbridge
2. Limpar "jumper" CMOS
3. Conector da Ventoinha
4. Conector da Ventoinha
5. Suporte de memória
6. Cabeçalho do módulo de infravermelhos
7. Dissipador de calor CPU
8. Ventoinha de CPU
9. Mini-ranhura de expansão para PCI Express Para módulo Wi-fi
10. Conector SATA: Para cabo de dados de Unidade de Disco Óptico SATA
11. Conector eléctrico de saída ATX5V para Unidade de Disco Óptico fina e
Unidade de Disco Rígido de 2,5
12. Conector SATA: Para cabo de dados de Unidade de Disco Rígido SATA
13. Tomada com entrada DC
14. Porta de saída óptica S/PDIF
15. Entrada de Microfone (Rosa): Microfone
16. Saída Frontal E/D (Verde Claro): Altifalantes ou auscultadores estéreo
17. Conector HDMI
18. Porta (VGA) do visor:
19. Conector DVI (dual-link)
20. Portas USB 2.0: Dispositivos USB
21. Porta LAN (RJ-45): Rede de Área Local
22. Entrada de linha (Azul) para 2/4/6 canais; porta traseira (Azul) para 8 canais
23. Centro/LFE (Laranja): Altifalantes de centro / subwoofer
24. Porta lateral para altifalantes laterais
25. Unidade de Disco Óptico
26. Tecla de Ligar/Desligar (ON/OFF) com indicador de estado
27. Indicador de Actividade da Unidade
28. Auscultadores
29. Microfone
30. Portas USB 3.0: Dispositivos USB

Rear panel connections

13
14
15
16
17
S O N Y
HDMI
19
DVI
Remote controller
NAVIGATION BUTTONS
START OK BACK Information
UP DOWN LEFT RIGHT
SHORTCUT BUTTONS
RECORD TV GUIDE LIVE TV DVD MENU ZOOM
RADIO Media MUSIC PICTURES VIDEOS
Center
AV AND POWER BUTTONS
POWER VOLUME CHANNEL MUTE
UP/ DOWN UP/ DOWN
Some remote controller functions listed above are only available with the relative hardware equipments. If the hardware equipments you
adopt are not compatible with the system, you are not allowed to use these functions. This product is designed to meet MCE standards.
F a r n ç a s i t I
1. Dissipateur thermique Southbridge 1. Dispersore di calore Southbridge
2. Cavalier d'effacement de la CMOS
2. Jumper cancellazione CMOS
3. Connecteur du ventilateur 3. Connettore ventolina
4. Connecteur du ventilateur
4. Connettore ventolina
5. Emplacement pour module de mémoire
5. Presa memoria
6. Embase pour module infrarouge
6. Collettore modulo infrarossi
7. Dissipateur thermique processeur
7. Dispersore di calore CPU
8. Ventilateur pour processeur
8. Ventolina CPU
9. Emplacement d'extension Mini-PCI Express : pour module WiFi
9. Alloggio d'espansione Mini-PCI Express: per modulo WiFi
10. Connecteur SATA : pour câble de données de l'unité de disque optique SATA
10. Connettore SATA: per cavo dati ODD SATA
11. Connecteur d'alimentation de sortie ATX5V pour unité de disque optique
11. Connettore uscita potenza ATX5V per ODD Slim e HDD 2,5"
mince et disque dur de 2,5"
12. Connettore SATA: per cavo dati HDD SATA
12. Connecteur SATA : pour câble de données du disque dur SATA
13. Connettore ingresso CC
13. Prise entrée CC
14. Porta uscita S/PDIF ottica
14. Port de sortie S/PDIF optique
15. Ingresso microfono (rosa): Microfono
15. Entrée micro (Rose) : microphone
16. Uscita L/R frontale (verde): Casse stereo o cuffie
16. Sortie G/D avant (Jaune) : haut-parleurs ou écouteurs stéréo
17. Connettore HDMI
17. Connecteur HDMI
18. Porta schermo (VGA)
18. Port du moniteur (VGA)
19. Connettore DVI (dual-link)
19. Connecteur DVI (dual-link)
20. Porte USB2.0: Dispositivi USB
20. Ports USB 2.0 : périphériques USB
21. Porta LAN (RJ-45): LAN (Local Area Network)
21. Port LAN (RJ-45) : réseau local
22. Ingresso linea (blu) per 2/4/6 canali; posteriore (blu) per 8 canali
22. Entrée de ligne (Bleu) pour 2/4/6 canaux ; Arrière (Bleu) pour 8 canaux
23. Centre/LFE (Orange) : centre / haut-parleurs subwoofer 23. Centrale/LFE (arancione): Cassa centrale/Subwoofer
24. Port latéral pour haut-parleurs latéraux 24. Porta laterale per casse laterali
25. Unité de disque optique 25. Unità ottica
26. Bouton Marche/Arrêt avec indicateur d'état 26. Tasto accensione / spegnimento con indicatore di stato
27. Indicateur d'activité d'unité
27. Indicatore attività unità
28. Écouteurs
28. Cuffie
29. Microphone
29. Microfono
30. Ports USB 3.0 : périphériques USB
30. Porte USB3.0: Dispositivi USB
1. 사우스 방열판 1. サウスブリッジヒートシンク
2. CMOS 점퍼 지우기 2. クリアCMOSジャンパ
3. 팬 커넥터 3. ファンコネクタ
4. 팬 커넥터 4. ファンコネクタ
5. 메모리 소켓 5. メモリソケット
6. 적외선 모듈 헤더 6. 赤外線モジュールヘッダ
7. CPU 방열판 7. CPU ヒートシンク
8. CPU 팬 8. CPU ファン
9. 미니 PCI Express 확장 슬롯: WiFi 모듈용 9. ミニPCI Express拡張スロット:WiFiモジュール用
10. SATA 커넥터: ODD SATA 데이터 케이블용 10. SATA コネクタ:ODD SATA データケーブル用
11. 슬림형 ODD 및 2.5 HDD용 ATX5V 출력 전원 커넥터 11. スリムODD & 2.5 HDD用ATX5V出力電源コネクタ
12. SATA 커넥터: HDD SATA 데이터 케이블용 12. SATA コネクタ:HDD SATA データケーブル用
13. DC 입력 잭 13. DCインジャック
14. 광학 S/PDIF 출력 포트 14. 光学S/PDIFアウトポート
15. 마이크 입력(핑크색): 마이크 15. マイクイン（ピンク）:マイク
16. 전면 L/R 출력(라임색): 스테레오 스피커 또는 헤드폰 16. フロントL/Rアウト（ライム）:ステレオスピーカーまたはヘッドフォン
17. HDMI 커넥터 17. HDMI コネクタ
18. 디스플레이(VGA) 포트 18. ディスプレイ(VGA)ポート
19. DVI 커넥터(dual-link) 19. DVIコネクタ(dual-link)
20. USB2.0 포트: USB 장치 20. USB2.0ポート:USBデバイス
21. LAN (RJ-45) 포트: 로컬 영역 네트워크 21. LAN (RJ-45)ポート:構内通信網
22. 2/4/6 채널용 라인 입력(파란색), 8 채널용 후면 포트(파란색) 22. 2/4/6チャンネル用ラインイン（青）、8チャンネル用リア（青）
23. 중앙/LFE(오렌지색): 중앙/서브우퍼 스피커 23. センター/LFE (オレンジ):センター / サブウーファスピーカー
24. 측면 스피커용 측면 포트 24. サイドスピーカー用サイドポート
25. 광학 디스크 드라이브 25. 光学ディスクドライブ
26. 상태 표시등이 있는 전원 ON/OFF 버튼 26. 電源オン/オフボタン（ステータス表示付き）
27. 드라이브 활동 표시등 27. ドライブ動作ランプ
28. 이어폰 28. イヤホン
29. 마이크 29. マイク
30. USB3.0 포트: USB 장치 30. USB3.0ポート:USBデバイス
24
23
22
MP3
21
20
18
D-Sub
PLAYBACK BUTTONS
RECORD PLAY STOP REWIND FAST
SKIP SKIP
PAUSE
BACK FORWARD
NUMERIC KEYPAD
The numeric keypad consists of numbers from 0 through
9 and two other keys: ENTER and CLEAR.
TELETEXT BUTTONS
Media Center supports Teletext when it is available. The
colored Fastext buttons on the remote control for Media
Center PC work much like the Teletext buttons on a
standard Teletext-enabled TV.
l a a i n o
