Helios DLV 125 black Operation And Installation Instruction

Helios Ventilatoren
Design-Lüftungsventil
DLV 125 black
Montage- und Betriebsvor schrift
1.0 Beschreibung
Design-Lüftungsventil DLV 125 black für Zu- und Ab-
luftbetrieb, DN 125 mm. Mit geschlossener Fassade
und integrierter G2-Filtermatte. Durch Drehen an der
Fassade, ist das Ventil auf den gewünschten Volumen-
strom einstellbar, gemäß Kennlinien (Abluft (Abb.5) bzw.
Zuluft (Abb.6)).
2.0 Lieferumfang
Stück Type Best.-Nr.
1 x DLV 125 black 40786
Dichtring DN 125, Filter, Dübel und Schrauben
im Lieferumfang enthalten.

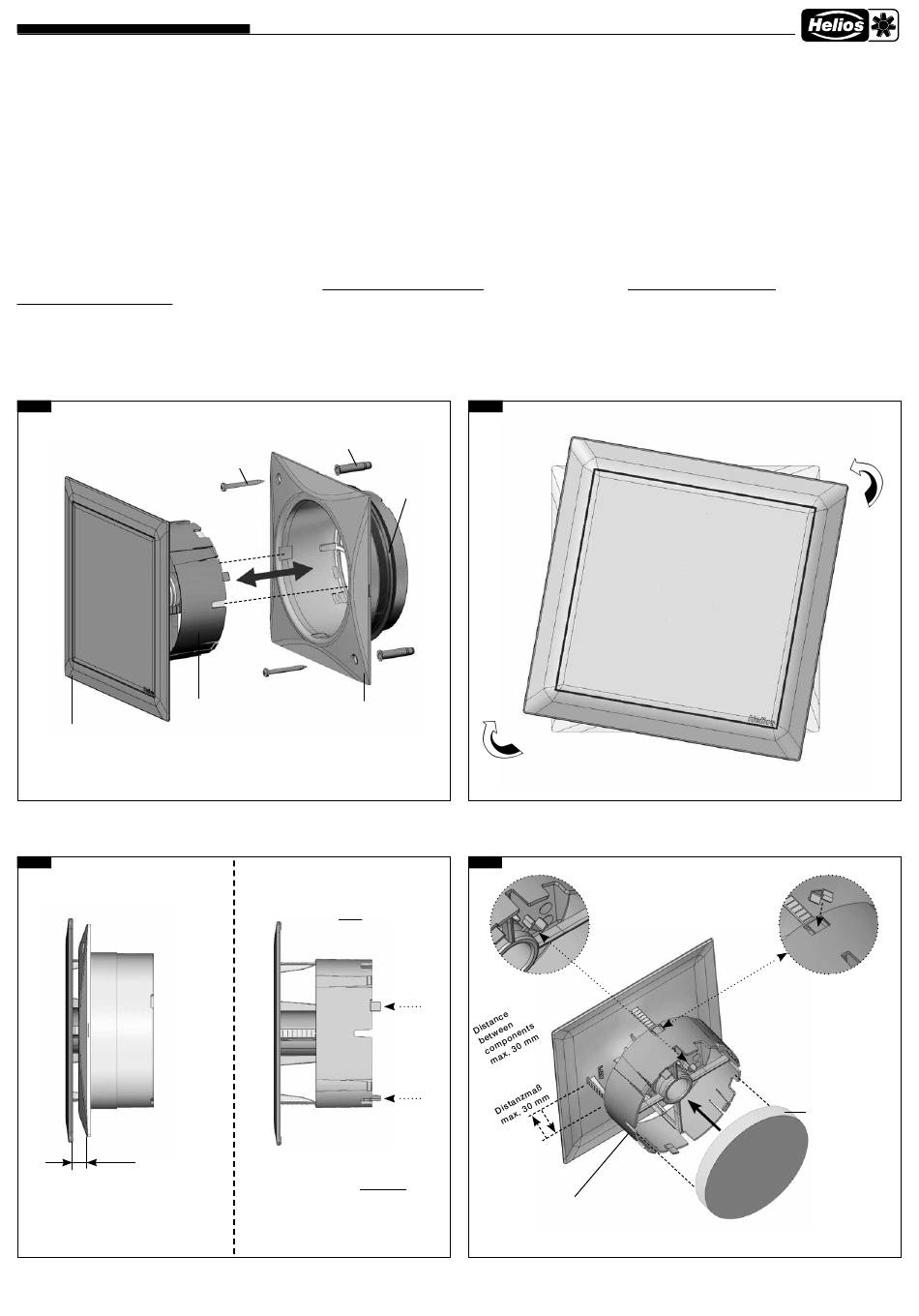

3.0 Montage
Installation
Montage
Abb.1
- 2x Befestigungsschrauben
- 2x srews
- 2x vis de fixation
(4x 90°)
- Fassade, beliebig aufsteckbar
- Facia can be attached arbitrarily
- Façade clipsable
5.0 Mindestluftöffnung
Minimum air opening gap
Ouverture minimale
Abb.3
Serienausführung mit 5 mm
Mindestluftöffnung = Stellung 0
5 mm
Standard with 5 mm
Minimum air opening gap = position 0
Ouverture minimale 5 mm = Position 0
DLV 125 black
Design ventilation valve
DLV 125 black
Operation and Installation Instruction
1.0 Description
Design ventilation valve DLV 125 black for supply and
extract air operation, DN 125 mm. With concealed intake
opening and integrated filter. The valve can be set to the
required air flow rate according to the diagram (extract air
(Fig.5) respectively supply air (Fig.6)) by rotating the facia.
2.0 Shipment
Part Typ
1 x DLV 125 black
Sealing ring DN 125, filter, dowels and screws
included in delivery.
- 2x Dübel
- 2x dowels
- 2x chevilles
- Gehäuse
- Volumenstrom Einstellring
- case
mit Filteraufnahme
- Boîtier
- Air flow rate set ring with
filter seat
- Bague porte filtre et réglage
du débit
Bei Bedarf, Anschlag (4 x) für
Mindestluftöffnung abtrennen,
um Ventil ganz zu schließen!
If required, cut stop bar (4 x)
for minimum air opening gap,
to close valve completly!
Pour fermer complètement la
bouche, casser les 4 pattes
d'arrêt !
Order.-no.
40786
4.0 Volumenstrom einstellen
Setting of air flow rate
Réglage du débit d'air
Abb.2
- Volumenstromeinstellung: Fassade drehen (links bzw. rechts), Seite 2 Kennlinien.
- Dichtring
- Sealing ring
- Joint circu-
laire étanche
DN 125
- To set air flow rate rotate facia (to the left or right), see diagrams on page 2
- Réglage du débit: tourner la façade (vers la gauche ou la droite), cf. courbes p.2
6.0 Verdrehsicherung / Filtermontage
Anti-twist lock / filter installation
Guide de rotation / Montage filtre
Abb.4
1.
x
- Volumenstrom-Einstellring mit Filteraufnahme
- Air flow rate set ring with filter seat
- Bague porte filtre et réglage du débit
1
Bouche de ventilation design
DLV 125 black
Notice d'utilisation
1.0 Description
Bouche de ventilation esthétique DLV 125 black pour
l'extraction et l'introduction d'air, DN 125 mm. Façade
pleine et média filtrant G2 intégré. Réglage du débit d'air
par simple rotation de la façade (extraction voir courbes
Fig. 5 / soufflage, voir courbes Fig. 6.)
2.0 Volume de livraison
Pièce Type N° Réf.
1x DLV 125 black 40786
Manchon à joint DN 125, filtre G2, vis et chevilles inclus.
- Bei Bedarf, Verdrehsicherung ab
brechen!
- If required, detach anti-twist lock!
- Si nécessaire, casser le guide
rotation!
2.
- Verdrehsicherung auf
stecken!
- Clip on anti-twist lock!
- Positionner le guide de
rotation sur la patte
- Luftfilter
- Air filter
- Filtre
