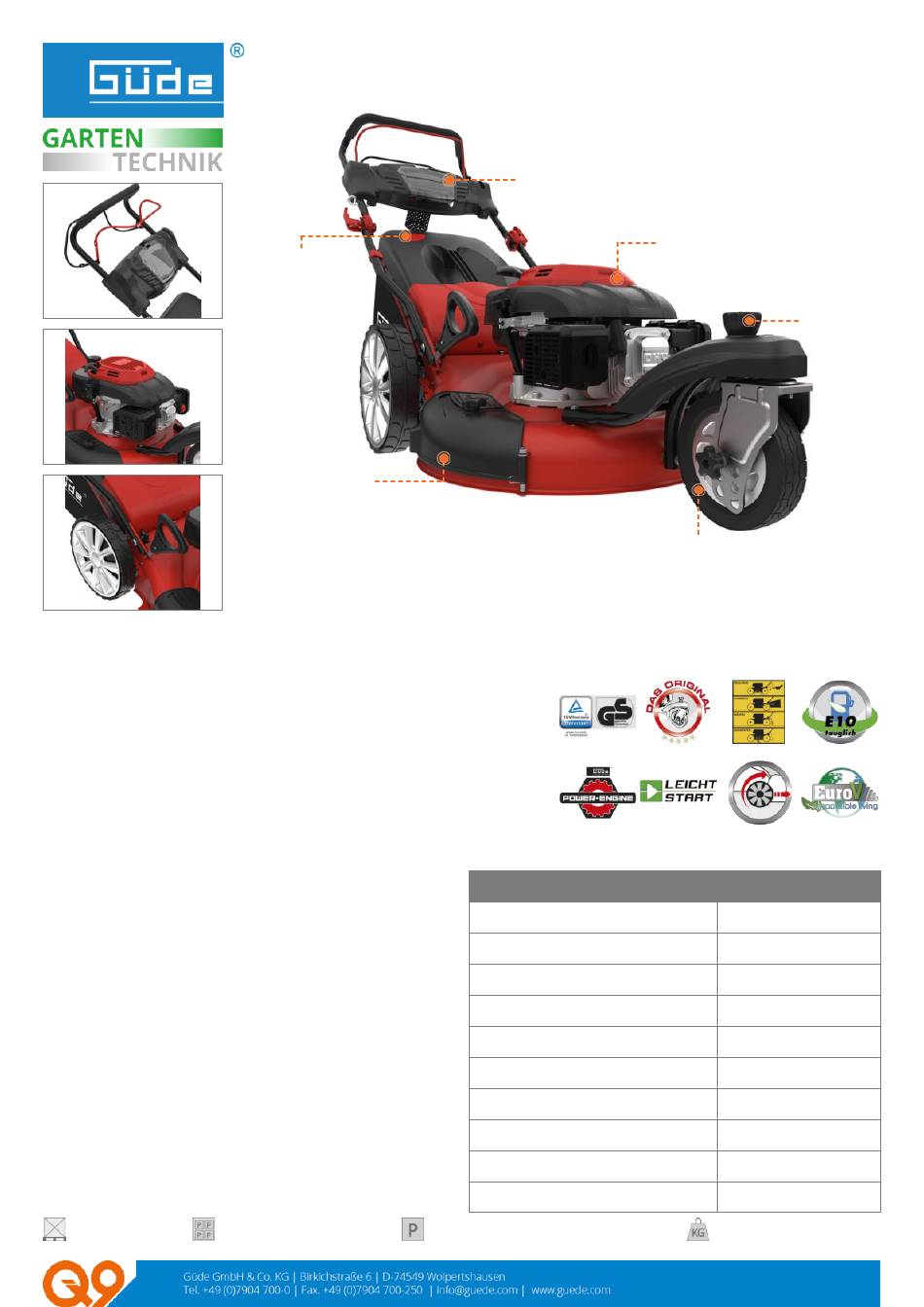

Rasenmäher BIG WHEELER 554.1 R TRIKE
Art.-Nr.: 95435
GTIN-Code: 4015671871237
Der Rasenmäher Big Wheeler 554.11 R Trike eignet sich ideal
zum Mähen an schwer zugänglichen Stellen. Durch sein 360°
drehbares Bugrad ist er extrem wendig und daher besonders
leicht im Handling.
• 4-Takt Power-Engine Motor
• stabiles pulverbeschichtetes Stahlblechchassis
• höhenverstellbarer ergonomisch geformter Fahrgriff
• 6-fache Schnitthöhenverstellung
• 65 Liter Grasfangsack mit Füllstandsanzeige
• kugelgelagerte 300 mm Ø große Räder hinten und
leichtgängiges geländetaugliches 175 mm Ø Bugrad (mit
Feststellmöglichkeit) vorne
• Primer Pumpe
• Mulchkeil
• Seitenauswurf
• Panel am Führungsholm mit Ablagefach und Getränkehalter
Antrieb: Hinterradantrieb durch zuschaltbares Leichtlaufgetriebe
Geschwindigkeit: 3,6 km/h
Funktionen: Mähen, Sammeln, Mulchen und Seitenauswurf
Einsatzgebiete: Für Rasenflächen bis 2.200 m²
3 Stk.
65 l Fangsack mit
Füllstandsanzeige
Seitenauswurf
Nicht vorhanden
Panel inkl.
Ablagefach
Technische Daten
Motor
Motor-Bauart
Motorleistung
Hubraum
Nenndrehzahl
Schnittbreite
Volumen der Fangeinrichtung
Art der Schnitthöhenverstellung
Schnitthöhenverstellung
Arbeitsgeschwindigkeit
L 850 x B 600 x H 450 mm (VE 1)
leistungsstarker
4,8 PS Motor
leichtes Handling durch
360° drehbares Bugrad
Power-Engine S 630 V
3,5 / 4,8 (kW / PS)
netto / brutto: 34,2 kg / 37,5 kg
Bugrad
feststellbar
4-Takt
196 cm³
2900 1/min
550 mm
65 l
6-fach
25-75 mm
3,6 km/h
03.02.2025
