TC004 SE

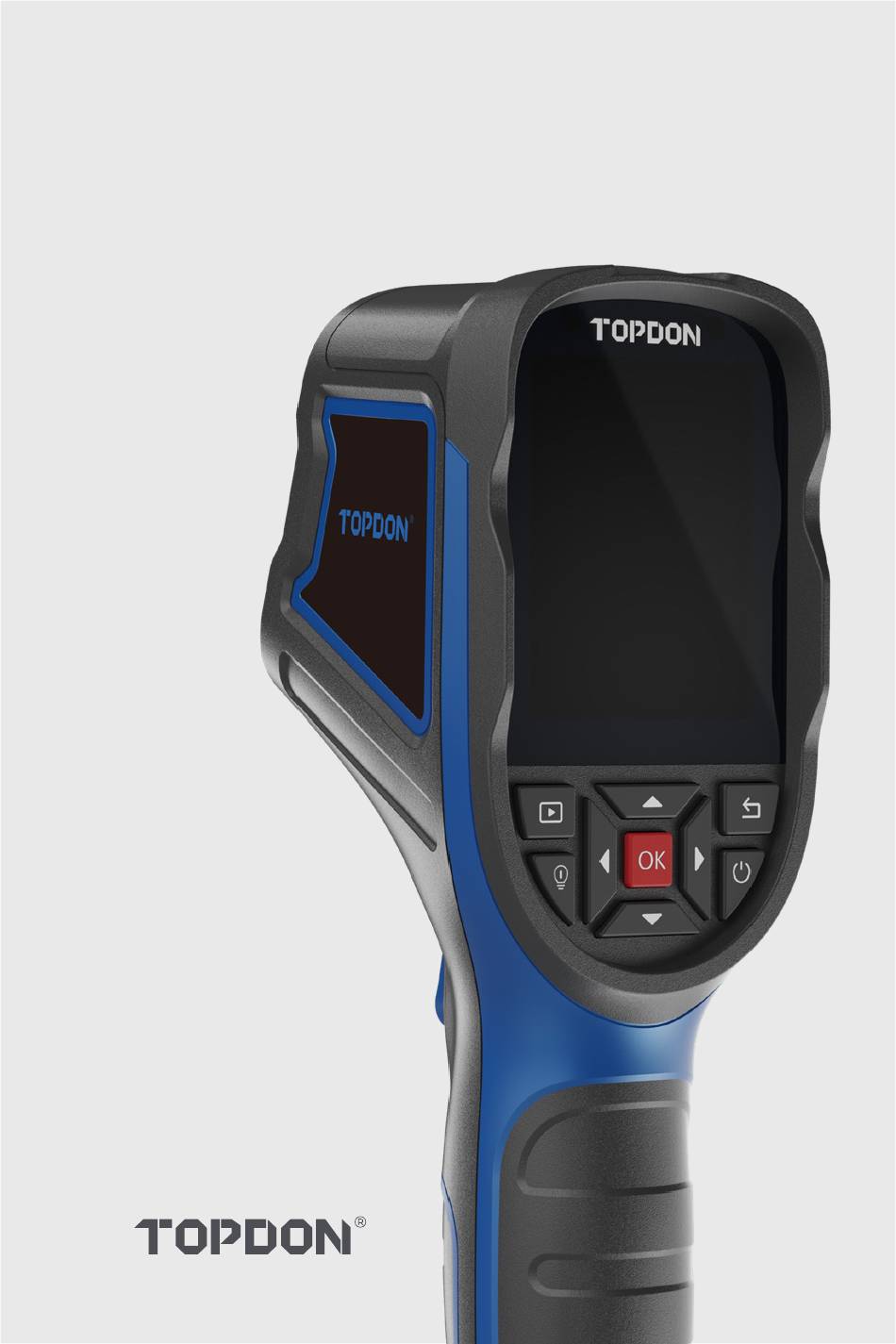

Handheld Thermal Imaging Camera | User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TC004 SE and is the answer not in the manual?

Questions and answers

Related Manuals for Topdon TC004 SE

Summary of Contents for Topdon TC004 SE

  • Page 1 TC004 SE Handheld Thermal Imaging Camera | User Manual...

  • Page 3: Table Of Contents

    Contents Cautions About TC004 SE Section 1 What's in the Box? Section 2 Product Overview Section 3 Using TC004 SE in Standalone Mode Section 4 Using TC004 SE in USB Mode Section 5 Specifications Section 6 FAQ Section 7 Warranty...
  • Page 4 English EN I 4...

  • Page 5: Cautions

    Do not disassemble the thermal imaging camera. About TC004 SE TOPDON's TC004 SE is a 256*192 handheld thermal imaging camera used for equipment inspection and maintenance. You can apply the camera in home heating, water leak detection, and agricultural protection.

  • Page 6: What's In The Box

    Section 1 What's in the Box? USB Cable Power Adapter (Type-A to Type-C) USER MANUAL TC004 SE Thermal User Manual Storage Bag Imaging Camera EN I 6...

  • Page 7: Product Overview 7 19 31 43 55 67 79

    Section 2 Product Overview Figure 2.1.1 EN I 7...
  • Page 8 1. Keyboard Short press to enter the Album Expert Mode and Vehicle Detection function. Short press to turn on/off the LED Button LED. Short press to return to the Return Button previous page. Short press to enter the Standby Power Button mode;...
  • Page 9 5. Infrared Camera 6. Two LED Flashlights 7. Screw Hole (1 / 4-20 unc) Mounts the TC004 SE onto a tripod EN I 9...

  • Page 10: Section 3 Using Tc004 Se In Standalone Mode

    While in standalone mode, the TC004 SE thermal imaging camera can work independently on its own. To learn more about the operation of each button and port on the TC004 SE device, you can refer to Section 2 Product Overview.

  • Page 11: Section 4 Using Tc004 Se In Usb Mode

    Section 4 Using TC004 SE in USB Mode Apart from standalone use, your TC004 SE can also work with a Windows-based computer. This section illustrates how to configure your TC004 SE to work with a Windows-based computer for screen projecting and imagery analysis.

  • Page 12: Specifications 12 24 36 48 60 72 84

    Section 5 Specifications Resolution of infrared camera 256*192 Spectral range 8 to 14 μm Pixel size 12 μm NETD < 40 mK 56° x 42° IFOV 3.75 mrad Measurement range -4° to 1022°F (-20° to 550°C) ±2ºC or ±2% of reading, the larger Measurement accuracy value shall prevail Measurement resolution...
  • Page 13 The shutter is set to refresh automatically every 30 seconds by default. If you mind the clicks, you can turn off the automatic shutter in the Shutter Setting. Can the TC004 SE detect objects underwater, through glass or a wall? No. Infrared detectors mainly detects 8 to 14 μm long-wave infrared areas, and can only be used to measure surface temperature.

  • Page 14: Section 7 Warranty

    TOPDON shall not be liable for any incidental or consequential damages arising from the device's use, misuse, or mounting. If there is any conflict between the TOPDON warranty policy and local laws, the local laws shall prevail. This limited warranty is void under the following conditions: •...
  • Page 15 Section 8 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. EN I 15...
  • Page 16 Deutsch DE I 16...
  • Page 17 Sie das Objektiv nicht. Zerlegen Sie das Gerät nicht. Über TC004 SE TOPDON's TC004 SE ist eine 256*192 große, tragbare Wärmebildkamera, die für die Inspektion und Wartung von Anlagen verwendet wird. Dieses Gerät kann in der Hausheizung, bei der Erkennung des Wasserlecks und zum Landwirtschaft-Schutz verwendet werden.
  • Page 18 Abschnitt 1 Was ist in der Box? USB-Kabel Netzadapter (Typ-A auf Typ-C) USER MANUAL TC004 SE Bedienungsa- Aufbewahrung- Wärmebildkamera nleitung stasche DE I 18...
  • Page 19 Abschnitt 2 Produktübersicht Abbildung 2.1.1 DE I 19...
  • Page 20 1. Tastatur Kurze Betätigung, um in die Album- und Experten-Modus Fahrzeugerkennung-Funktion zu gelangen. Kurzes Drücken schaltet die LED LED-Taste ein/aus. Kurz drücken, um zur vorherigen Zurück-Taste Seite zurückzukehren. Kurz drücken, um in den Standby-Modus zu wechseln; Stromtaste lang drücken, um das Gerät ein- und auszuschalten.
  • Page 21 Video zu speichern. 5. Infrarotkamera 6. Zwei LED-Blitzlichter 7. Schraubenloch (1 / 4-20 unc) Montieren Sie das TC004 SE auf einem Stativ DE I 21...

  • Page 22: Erste Schritte

    Verwendung von TC004 SE im USB-Modus Ihr TC004 SE kann außer der eigenständigen Nutzung auch mit einem Windows-basierten Computer zusammenarbeiten. Dieser Abschnitt zeigt, wie Sie Ihr TC004 SE für die Arbeit mit einem Windows-basierten Computer zur Bildschirmprojektion und Bildanalyse konfigurieren. Erste Schritte Downloaden und installieren Sie die Software Gehen Sie auf https://www.topdon.com/products/TC004-SE und...
  • Page 23 Verbinden Sie TC004 SE mit dem mitgelieferten USB-Kabel an Ihren Computer (siehe Abbildung 4.1.1). Abbildung 4.1.1 Öffnen Sie die Software und Sie können Ihre TC004 SE Wärmebildkamera auf den PC projizieren. DE I 23...

  • Page 24: Spezifikation

    Abschnitt 5 Spezifikation Auflösung der Infrarotkamera 256*192 Spektralbereich 8 to 14 μm Pixelgröße 12 μm NETD < 40 mK 56° x 42° IFOV 3,75 mrad Messbereich -4 bis 1022ºF (-20 bis 550ºC) ±2 ºC oder ±2 % des Messwerts, Messgenauigkeit der größere Wert hat Vorrang Auflösung der Messung 0,1°C...
  • Page 25 Sekunden automatisch aktualisiert wird. Wenn Sie das Klicken stören finden, können Sie den automatischen Verschluss in den Einstellungen ausschalten. Kann der TC004 SE Objekte unter Wasser, durch Glas oder eine Wand erkennen? Nein. Infrarotdetektoren erfassen hauptsächlich den langwelligen Infrarotbereich von 8~14 μm und können nur zur Messung der Oberflächentemperatur benutzt werden.
  • Page 26 Welche externen Faktoren beeinflussen die Infrarot- Temperaturmessung? Die Faktoren sind wie folgt: a) Emissionsgrad der Zielobjektoberfläche. b) Umgebungstemperatur: Das Objekt reflektiert die von umgebenden Objekten emittierten Infrarotstrahlen, was die Temperaturmessung des Objekts selbst beeinflusst. c) Atmosphärentemperatur: Die Atmosphäre sendet auch Infrarotstrahlen aus.

  • Page 27: Garantie

    Teil oder Gerät gemäß seiner Analyse und Bestätigung des technischen Supports entweder reparieren oder ersetzen. TOPDON haftet nicht für Neben- oder Folgeschäden, die durch den Gebrauch, den Missbrauch oder die Montage des Geräts entstehen. Bei Widersprüchen zwischen der TOPDON-Gewährleistungsrichtlinie und den örtlichen Regelungen haben die örtlichen Regelungen...
  • Page 28 Français FR I 28...
  • Page 29 Ne démontez pas l'appareil. À propos de TC004 SE La TC004 SE de TOPDON est une caméra thermique portable 256*192 utilisée pour l'inspection et la maintenance des équipements. La caméra peut être utilisée pour le chauffage domestique, la détection des fuites d'eau et la protection agricole.

  • Page 30: Que Contient La Boîte

    Section 1 Que contient la Boîte ? Câble USB Adaptateur Secteur (Type-A à Type-C) USER MANUAL Caméra à Image Manuel d'Utilisation Sac de Rangement Thermique TC004 SE FR I 30...

  • Page 31: Aperçu Du Produit

    Section 2 Aperçu du Produit Figure 2.1.1 FR I 31...
  • Page 32 1. Clavier Appuyez brièvement sur cette touche pour accéder à Mode Expert la fonction de détection des albums et des véhicules. Appuyez brièvement pour Bouton LED allumer/éteindre la LED. Appuyez brièvement pour Bouton de Retour revenir à la page précédente. Appuyez brièvement pour Bouton passer en mode veille;...
  • Page 33 Bouton OK pour enregistrer la vidéo. 5. Caméra infrarouge 6. Deux lampes de poche LED 7. Trou de Vis (1/4-20 unc) Montage du TC004 SE sur un trépied FR I 33...

  • Page 34: Pour Commencer

    En mode autonome, la caméra thermique TC004 SE peut fonctionner de manière indépendante. Pour en savoir plus sur le fonctionnement de chaque bouton et port du dispositif TC004 SE, veuillez reporter à la Section 2 Aperçu du Produit. Section 4...
  • Page 35 Connectez le TC004 SE à votre ordinateur avec le câble USB fourni (voir Figure 4.1.1). Figure 4.1.1 Ouvrez le logiciel et vous pouvez projeter votre caméra thermique TC004 SE sur un PC. FR I 35...

  • Page 36: Spécifications

    Section 5 Spécifications Résolution de la caméra infrarouge 256*192 Gamme spectrale 8 à 14 μm Taille du pixel 12 μm NETD < 40 mK 56° x 42° IFOV 3,75 mrad Plage de mesure -4 à 1022°F (-20 à 550°C) ±2ºC ou ±2% de la lecture, la plus Précision de la mesure grande valeur prévaudra Résolution de la mesure...
  • Page 37 30 secondes. Si vous n'aimez pas les cliquetis, vous pouvez désactiver l'obturateur automatique dans les Paramètres. Le TC004 SE peut-il détecter des objets sous l'eau, à travers une vitre ou un mur ? Non. Les détecteurs infrarouges détectent principalement la région infrarouge à...
  • Page 38 Quels sont les facteurs externes qui affectent la mesure de la température infrarouge ? Les facteurs sont les suivants : a) Emissivité de la surface de l'objet cible. b) Température ambiante : l'objet reflète les rayons infrarouges émis par les objets environnants, ce qui affecte la mesure de la température de l'objet lui-même.
  • Page 39 S'il y a un conflit entre la politique de garantie de TOPDON et les lois locales, les lois locales prévaudront. Cette garantie limitée est nulle dans les conditions suivantes : •...
  • Page 40 Español ES I 40...
  • Page 41 No desmontes la unidad. Sobre el TC004 SE El TOPDON TC004 SE es una cámara de imagen térmica portátil de 256*192 usada para inspección de equipos y mantenimiento. Puede ser aplicada en calefacción doméstica, detección de fugas de agua, y protección agrícola.

  • Page 42: Qué Hay En La Caja

    Sección 1 ¿Qué hay en la caja? Cable USB (Tipo A o Adaptador de Fuerza Tipo C) USER MANUAL Cámara de Imagen Bolsa de Manual de Usuario Térmica TC004 SE Almacenamiento ES I 42...

  • Page 43: Visión General Del Producto

    Sección 2 Visión General del Producto Figura 2.1.1 ES I 43...
  • Page 44 1. Teclado Presione brevemente para entrar Modo Experto en la función de Detección de Álbum y Vehículo. Presiona brevemente para Botón LED encender/apagar la LED. Presiona brevemente para volver Botón Volver a la página anterior. Pulsación corta para entrar en Botón de Prender modo de espera;...
  • Page 45 5. Cámara Infrarroja 6. Dos Linternas LED 7. Orificio para Tornillo (1 / 4-20 unc) Monta el TC004 SE en un trípode ES I 45...
  • Page 46 Cuando está en el modo autónomo, la cámara de imagen térmica TC004 SE puede trabajar independientemente por su cuenta. Para aprender más sobre la operación de cada botón y puerto en el dispositivo TC004 SE, puede referirse a la Sección 2 Visión General del Producto. Sección 4 Usando el TC004 SE en Modo USB Además del modo autónomo, su TC004 SE también puede trabajar...
  • Page 47 Conecte el TC004 SE a su computadora con el cable USB suministrado (ver Figura 4.1.1). Figura 4.1.1 Abra el software y podrá proyectar la pantalla de su cámara de imagen térmica TC004 SE a la Computadora. ES I 47...
  • Page 48 Sección 5 Especificación Resolución de la cámara infrarroja 256*192 Rango espectral 8 to 14 μm Tamaño de pixel 12 μm NETD < 40 mK 56° x 42° IFOV 3.75 mrad Rango de medición -4 a 1022ºF (-20 a 550ºC) ±2ºC o ±2% de la lectura, Precisión de medición prevalecerá...
  • Page 49 30 segundos. Si le molestan los chasquidos, puede desactivar el obturador automático en los Ajustes. ¿Puede el TC004 SE detectar objetos bajo el agua, a través de un vidrio o una pared? No. Los detectores infrarrojos detectan principalmente la región infrarroja de onda larga de 8~14 μm y solo se pueden usar para...
  • Page 50 Los factores son los siguientes: a) Emisividad de la superficie del objeto objetivo. b) Temperatura ambiente: el objeto reflejará los rayos infrarrojos emitidos por los objetos circundantes, lo que afecta la medición de la temperatura del propio objeto. c) Temperatura atmosférica: la atmósfera también emite rayos infrarrojos.
  • Page 51 TOPDON no será responsable de ningún daño accidental o consecuente causado por el uso, mal uso o instalación del dispositivo. Si hay conflictos entre la política de garantía de TOPDON y las leyes locales, prevalecerán las leyes locales. Esta garantía limitada no es válida en los siguientes casos: •...
  • Page 52 Italiano IT I 52...
  • Page 53 Non smontare l'unità. Riguardo a TC004 SE La TC004 SE di TOPDON è una termocamera portatile 256*192 utilizzata per l'ispezione e la manutenzione delle apparecchiature. È possibile utilizzare la fotocamera per il riscaldamento domestico, il rilevamento di perdite d'acqua e la protezione agricola. Può anche essere utilizzato da solo in modalità...

  • Page 54: Cosa C'è Nella Confezione

    Sezione 1 Cosa c'è nella confezione? Adattatore di Cavo USB (da tipo A a alimentazione tipo C) USER MANUAL Termocamera TC004 SE Manuale d'istruzioni Borsa Portaoggetti IT I 54...

  • Page 55: Panoramica Del Prodotto

    Sezione 2 Panoramica del prodotto Figura 2.1.1 IT I 55...
  • Page 56 1. Tastiera del computer Premere brevemente per Modalità Esperto accedere alla funzione di rilevamento album e veicolo. Premere brevemente per Pulsante LED accendere/spegnere il LED. Pulsante di Premere brevemente per tornare Ritorno alla pagina precedente. Premere brevemente per Pulsante di accedere alla modalità...
  • Page 57 Pulsante OK per salvare il video. 5. Fotocamera a infrarossi 6. Due torce a LED 7. Foro per vite (1 / 4-20 unc) Monta il TC004 SE su un treppiede IT I 57...
  • Page 58 Oltre all'uso autonomo, il TC004 SE può funzionare anche con un computer basato su Windows. Questa sezione illustra come configurare il TC004 SE in modo che funzioni con un computer basato su Windows per la proiezione dello schermo e l'analisi delle immagini.
  • Page 59 Collega il TC004 SE al tuo computer con il cavo USB in dotazione (vedi Figura 4.1.1). Figura 4.1.1 Apri il software e puoi proiettare la tua termocamera TC004 SE su PC. IT I 59...
  • Page 60 Sezione 5 Specifiche Risoluzione della telecamera a 256*192 infrarossi Gamma spettrale Da 8 a 14 μm Dimensione pixel 12 μm NETD < 40 mK 56° x 42° IFOV 3,75 mrad Campo di misurazione Da -4 a 1022ºF (da -20 a 550ºC) ±2ºC o ±2% della lettura, prevale il Accuratezza di misurazione valore maggiore...
  • Page 61 30 secondi. Se non si desidera che l'otturatore scatti, è possibile disattivare l'otturatore automatico nelle Impostazioni. Il TC004 SE può rilevare oggetti sott'acqua, attraverso il vetro o un muro No. I rilevatori a infrarossi rilevano principalmente la regione dell'infrarosso a onde lunghe di 8~14μm e possono essere...
  • Page 62 Quali fattori esterni influenzeranno la misurazione della temperatura a infrarossi? I fattori sono i seguenti: a) Emissività della superficie dell'oggetto bersaglio. b) Temperatura ambiente: l'oggetto rifletterà i raggi infrarossi emessi dagli oggetti circostanti, che influiscono sulla misurazione della temperatura dell'oggetto stesso. c) Temperatura atmosferica: l'atmosfera emette anche raggi infrarossi.

  • Page 63: Garanzia

    TOPDON non sarà responsabile per eventuali danni incidentali o consequenziali derivanti dall'uso, uso improprio o montaggio del dispositivo. In caso di conflitto tra la politica di garanzia TOPDON e le leggi locali, prevarranno le leggi locali. Questa garanzia limitata è nulla nelle seguenti condizioni: •...
  • Page 64 Русский RU I 64...
  • Page 65 Не прикасайтесь к объективу руками. Не стучите, не протыкайте, не прокалывайте и не царапайте объектив. Не разбирайте устройство. О TC004 SE TOPDON TC004 SE — это переносная тепловизионная камера 256*192, используемая для осмотра и обслуживания оборудования. Вы можете применять камеру для домашнего отопления, обнаружения...
  • Page 66 Раздел 1 Что в коробке? USB Кабель (Type-A к Адаптер питания Type-C) USER MANUAL Тепловизионная Руководство Мешок для камера TC004 SE пользователя хранения RU I 66...

  • Page 67: Обзор Продукта

    Раздел 2 Обзор продукта Рисунок 2.1.1 RU I 67...
  • Page 68 1. Клавиатура Короткое нажатие для входа в альбом и функцию Режим эксперта обнаружения транспортных средств. Кратковременное нажатие для Кнопка LED включения или выключения LED. Короткое нажатие для Кнопка возврата возврата на предыдущую страницу. Кратковременное нажатие для входа в режим ожидания; Кнопка...
  • Page 69 чтобы сохранить видео. 5. Инфракрасная камера 6. Два LED фонарика 7. Резьбовое отверстие (1 / 4-20 unc) Устанавливает TC004 SE на штатив RU I 69...
  • Page 70 Использование TC004 SE в автономном режиме В автономном режиме тепловизионная камера TC004 SE может работать самостоятельно. Чтобы узнать больше о работе каждой кнопки и порта на устройстве TC004 SE, вы можете обратиться к разделу 2 Обзор продукта. Раздел 4 Использование TC004 SE в...
  • Page 71 Подключите TC004 SE к компьютеру с помощью прилагаемого USB-кабеля (см. рис. 4.1.1). Рисунок 4.1.1 Откройте программное обеспечение, и вы сможете проецировать изображение с тепловизионной камеры TC004 SE на ПК. RU I 71...
  • Page 72 Раздел 5 Спецификация Разрешение инфракрасной 256*192 камеры Спектральный диапазон от 8 до 14 μm Размер пикселя 12 μm NETD < 40 мК 56° x 42° IFOV 3.75 мрад Диапазон измерений от -4 до 1022°F (от -20 до 550°C) ±2ºC или ±2% от показаний, Точность...
  • Page 73 По умолчанию затвор обновляется автоматически каждые 30 секунд. Если вас беспокоят щелчки, вы можете отключить автоматический затвор в Настройках. Может ли TC004 SE обнаруживать объекты под водой, через стекло или стену? Нет. Инфракрасные детекторы в основном обнаруживают длинноволновую инфракрасную область 8~14 мкм, и...
  • Page 74 Какие внешние факторы будут влиять на инфракрасное измерение температуры? Следующие факторы: a) Излучательная способность поверхности целевого объекта. b) Температура окружающей среды: объект будет отражать инфракрасные лучи, испускаемые окружающими объектами, что влияет на измерение температуры самого объекта. c) Температура атмосферы: атмосфера также испускает инфракрасные...
  • Page 75 Раздел 7 гарантия Гарантия TOPDON на один год TOPDON гарантирует покупателю, что не будет никаких дефектов материалов и изготовления продукции TOPDON в течение 12 месяцев (гарантийный срок) с даты покупки. При обнаружении дефектов в течение гарантийного периода TOPDON проведёт ремонт или замену дефектных деталей или продуктов после...
  • Page 76 Português PT I 76...
  • Page 77 Não desmonte a unidade Sobre o TC004 SE O TOPDON TC004 SE é uma câmera de imagem térmica portátil de 256*192 usada para inspeção de equipamentos e manutenção. A câmera pode ser usada para aquecimento caseiro, detecção de vazamentos de água, e proteção agrícola.
  • Page 78 Seção 1 O que tem na Caixa? Adaptador de Cabo USB (Tipo A ou Energia Tipo C) USER MANUAL TC004 SE Câmera de Bolsa de Manual do Usuário Imagem Térmica Armazenamento PT I 78...

  • Page 79: Visão Geral Do Produto

    Seção 2 Visão Geral do Produto Figura 2.1.1 PT I 79...
  • Page 80 1. Teclado Pressione brevemente para Modo Especialista entrar na função de Detecção de Álbum e Veículo. Pressione rapidamente para Botão do LED ligar/desligar o LED. Pressão breve para voltar à Botão Voltar página anterior. Pressão breve para entrar no Botão Iniciar modo de espera;...
  • Page 81 5. Câmera Infravermelho 6. Duas Lanternas LED 7. Buraco de Parafuso (1 / 4-20 unc) Monta o TC004 SE em um tripé PT I 81...
  • Page 82 Enquanto estiver no modo autônomo, a câmera de imagem térmica TC004 SE pode trabalhar independentemente por si só. Para aprender mais sobre a operação de cada botão e entrada do dispositivo TC004 SE, você pode consultar a Seção 2 Visão Geral do Produto. Seção 4 Usando o TC004 SE em Modo USB Além do modo autônomo, seu TC004 SE pode trabalhar também...
  • Page 83 Conecte o TC004 SE a seu computador com o cabo USB fornecido (veja a Figura 4.1.1). Figura 4.1.1 Abra o software e você poderá projetar a tela da câmera de imagem térmica de seu TC004 SE no Computador. PT I 83...
  • Page 84 Seção 5 Especificación Resolução da câmera infravermelha 256*192 Faixa espectral 8 a 14 μm Tamanho do pixel 12 μm NETD < 40 mK 56° x 42° IFOV 3.75 mrad Alcance de medição -4 a 1022ºF (-20 a 550ºC) ±2ºC ou ±2% da leitura, deve Precisão da medição prevalecer o valor maior Resolução da medição...
  • Page 85 30 segundos por padrão. Se o som de clique incomodar, você pode desativar o obturador automático nas Configurações. O TC004 SE pode detectar objetos debaixo d'água, através de vidro, ou através de uma parede? Não. Os detectores infravermelhos detectam principalmente a região infravermelha de onda longa de 8~14μm, e só...
  • Page 86 Que fatores externos afetarão a medição da temperatura infravermelha? Os fatores são os seguintes: a) Emissividade da superfície do objeto alvo. b) Temperatura ambiente: o objeto refletirá os raios infravermelhos emitidos pelos objetos vizinhos, o que afetará a medição da temperatura do próprio objeto. c) Temperatura atmosférica: a atmosfera também emite raios infravermelhos.
  • Page 87 A TOPDON não se responsabiliza por quaisquer danos incidentais ou consequentes decorrentes do uso, uso indevido ou montagem do dispositivo. Se houver qualquer conflito entre a política de garantia TOPDON e as leis locais, as leis locais devem prevalecer. Esta garantia limitada é anulada sob as seguintes condições: •...
  • Page 88 日本語 JP I 88...
  • Page 89 注意 使用する前に、すべての指示をお読んでおいてください。 赤外線カメラを太陽や他の強力なエネルギー源に長時間向けないでくださ い。 そうすれば、カメラの検出器が損傷する可能性があります。 漏電や短絡を防ぐため、水から遠ざけてください。 手でレンズに触れないでください。 レンズをノックしたり、こじたり、突き 破ったり、ひっかき傷をしないでください。 組立部品を分解しないでください TC004 SE について TOPDON の TC004 SE は、機器の点検と修理に使う 256*192 手持ち型サー モグラフィカメラです。 カメラで家庭暖房、漏水検知、農業保護をします独立モードで単独で使用す ることも、USB モードで Windows のコンピュータと一緒に使用することも できます。 JP I 89...
  • Page 90 セクション 1 箱には何がありますか。 USB ケーブル 電源アダプタ （A 型～ C 型） USER MANUAL TC004 SE サーモイメージ ユーザーマニュアル 収納袋 ングカメラ JP I 90...
  • Page 91 セクション 2 製品概要 図 2.1.1 JP I 91...
  • Page 92 1. キーボード 短い押しでアルバムと車両検出機能 エキスパートモード に入ります。 LED ボタン 短押しで LED を点灯 / 消灯します。 戻るボタン 短く押すと前のページに戻ります。 短押しでスタンバイモードに入る、 電源ボタン 長押しで電源をオン / オフします。 4 つのボタンを短く押すと希望する 方向に移動します。上を押すとシャ ボタンを上 / 下 / 左 / ッターを切ります。下を押すと擬似 右に移動します カラーパレットを変更します。左 / 右を押すとズームレベルを設定しま す。 短く押して動作またはメッセージを 「OK」ボタン 確認します。 2. 2.8- インチ画面 3.USB Type-C ポート...
  • Page 93 5. 赤外線カメラ 6.LED 懐中電灯は 2 個です 7. ネジ穴（1 / 4-20 unc） TC004 SE を三脚に取り付けます JP I 93...
  • Page 94 セクション 3 独立モードで TC004 SE を使用する 独立モードでは、TC004 SE サーモグラフィカメラは自分で動作することが できます。デバイスの TC004 SE の各ボタンとポートの操作を詳しく了解し たい場合、セクション 2 の製品概要を参照してください。 セクション 4 USB モードで TC004 SE を使用する TC004 SE は、独立して使用できるほかに、Windows のコンピュータと一緒 に使用することもできます。この部分では、画面投影と画像解析のために、 TC004 SE を割り当てて Windows のコンピュータと動作できるという方法を 探すと説明します。 初めに ソフトウェアをダウンロードしてインストールします https://www.topdon.com/products/TC004-SE にアクセスしてくださ い。「ダウンロード」をクリックしてダウンロードページに入ります。 その後、ソフトウェアをダウンロードして、コンピュータにインストー...
  • Page 95 提供した USB ケーブルで TC004 SE をコンピュータに接続します（図 4.1.1 を参照）。 図 4.1.1 ソフトウェアを開くと、PC に TC004 SE サーモイメージングカメラの画 面を投影できます。 JP I 95...
  • Page 96 セクション 5 仕様 赤外線カメラの解像度 256*192 スペクトル範囲 8 to 14 μm ピクセルサイズ 12 μm NETD < 40 mK 56° x 42° 3.75 ミリラッド IFOV 測定範囲 -4 ～ 1022ºF (-20 ～ 550ºC) 読み取り値の ±2ºC または ±2%、より 測定精度 大きな値を取る 測定の解像度 0.1° C ストレージ容量 32 GB 内部ストレージ...
  • Page 97 セクション 6 デバイスの画面がフリーズする時になぜしばしば「クリッキング」音が するのですか？ これは、インフラレッドカメラが自動的にシャッターを作動させるため に生じる正常な現象です。画像生成プロセスで吸収された散乱したイン フラレッド光は、異常に熱源を形成して画像が徐々にぼやける原因にな ります。そのような場合、シャッターの更新は画像をクリアにすること ができ、しかし「クリッキング」音を発生させます。 シャッターはデフォルトで 30 秒ごとに自動的に更新されるように設定 されています。クリッキング音が気になられる場合は、設定から自動シ ャッターをオフにすることができます。 TC004 SE は、水中、ガラス越し、または壁を通して物体を検出できま すか？ いいえ。赤外線検出器は主に 8 ～ 14μm の長波赤外線領域を検出し、表 面温度の測定しかに使用できません。 なぜデバイスが物体から離れると温度の読み取りが低くなり、デバイス が物体に近づくと読み取りが高くなりますか。 赤外線放射は大気圏を通過すると減衰します。距離が長いほど減衰がひ どくなります。これで、長距離温度測定の精度が低下になっています。 測定精度を確保するために、 設定 > パラメータ > 距離に来て、実際の距 離（最大値）を入力する：（5 メートル）補正温度を得ます 測定された温度が正しくないのはなぜですか？ この装置の温度分解能は ±2％で、常温範囲は -4° F ～ 302° F （-20°...
  • Page 98 セクション 7 保証 TOPDON の 1 年間の限定保証 TOPDON は、購入日から 12 ヶ月以内（保証期間）に材料とプロセスが欠陥 がないことを元の購入者に保証します。 保証期間内に報告された欠陥について、TOPDON は技術サポートに基づいて 欠陥部品や製品の修理または交換を分析および確認します。 TOPDON は、デバイスの使用、誤用、や取り付けによる付随的または結果的 な損害に対して責任を持っていません。 TOPDON 保証ポリシーと現地の法律は何かの競合がある場合は、現地の法 律に準拠してください。 次の場合は、この限定保証は無効です。 • 無許可店舗や技術者による誤用、取り外し、変更、修理 • 不注意な処理や不適切な操作 知らせこのマニュアルのすべての情報は、出版時に利用可能な最新の 情報に基づいて、正確性や完全性は保証されていません。TOPDON は 予告ないで変更する権利を保持しています。 JP I 98...
  • Page 100 +86-755-21612590 +1-833-629-4832 (North America) +34 930 038 094 (Europe) EMAIL SUPPORT@TOPDON.COM WEBSITE WWW.TOPDON.COM FACEBOOK @TOPDONOFFICIAL @TOPDONOFFICIAL...
