TC005
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TC005 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Topdon TC005

Summary of Contents for Topdon TC005

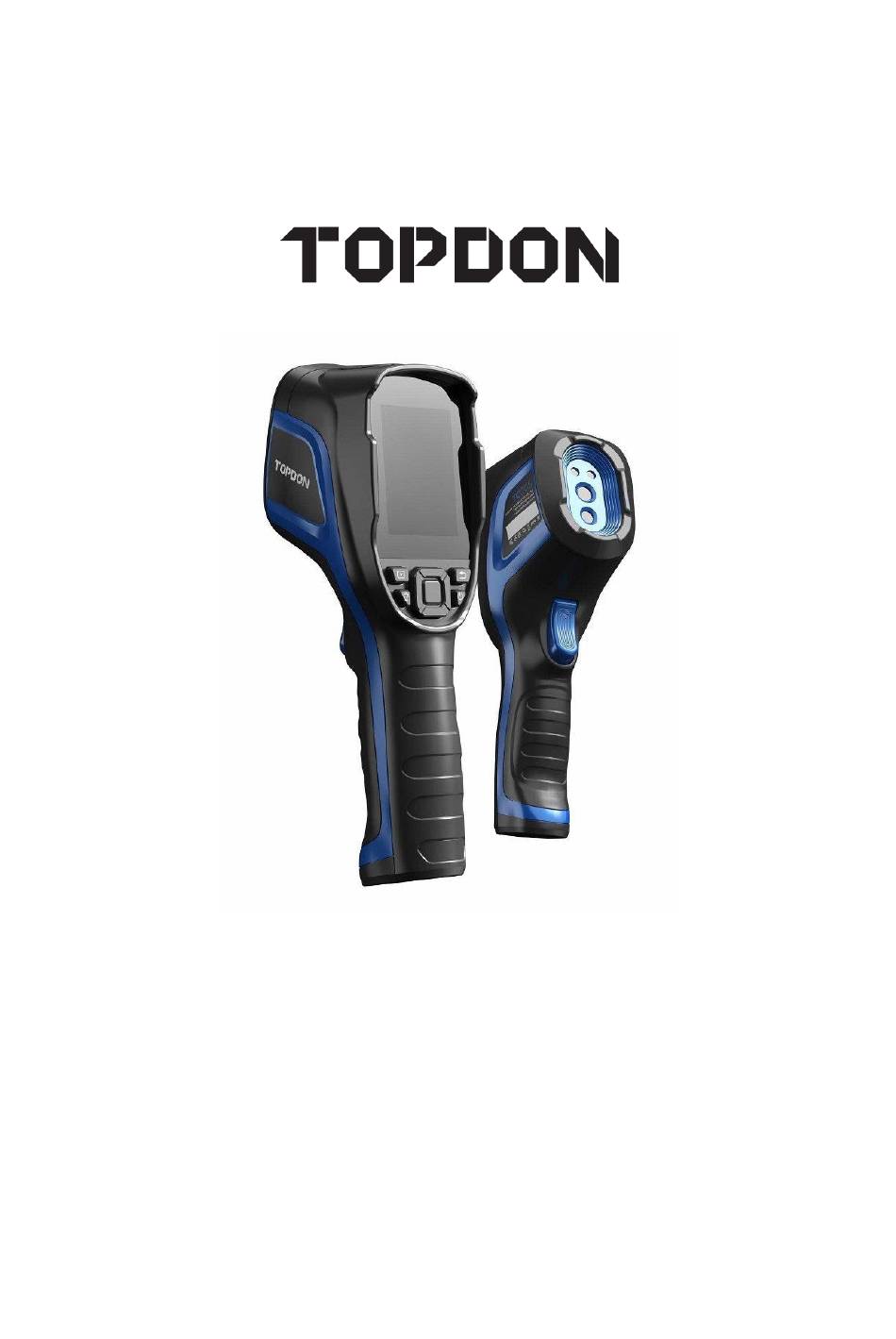

  • Page 1 TC005 User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
  • Page 2 3 – 8 English 9 – 14 Čeština Slovenčina 15 – 20 Magyar 21 – 26 Deutsch 27 – 32...

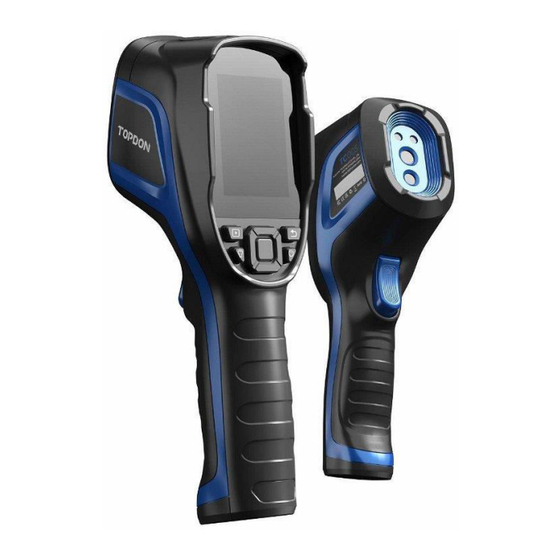

  • Page 3  Do not disassemble the thermal imaging camera. About the Thermal Camera TC005 Topdon TC005 is a handheld thermal imaging camera used for equipment inspection and maintenance. You can apply the camera in home heating, water leak detection, and agricultural protection.

  • Page 4: Product Overview

    OK Button to save the video. o Note: You can also choose to automatically save all the photos taken on your TC005 device. To enable the function, go to Settings > Photo Setting, and turn on Photo Auto Save.
  • Page 5 Project Your TC005 Screen to PC To project your TC005 screen to PC, you need to switch your TC005 to USB mode first (Go to Settings > System Setting, and tap Using Mode to switch to USB mode). Open the TDView software and you can screen project your TC005 thermal imaging camera to PC.

  • Page 6: Specifications

    (max: 5 meters) to get the corrected temperature. Why is the measured temperature not very precise? The temperature resolution of TC005 is ±2%. And the TC005 provides a normal temperature range of -4 to 302°F (-20 to 150°C), and a high temperature range of 302° to 1022°F (150 to 550°C).

  • Page 7: Warranty Conditions

    What external factors will affect the infrared temperature measurement? The following factors will have an impact on the measurement results: o Emissivity of the object surface. o Ambient temperature: The object will reflect the infrared rays emitted by surrounding objects, which affects the temperature measurement of the object itself.

  • Page 8: Eu Declaration Of Conformity

    EU Declaration of Conformity This equipment is in compliance with the essential requirements and other relevant provisions of EU directives. WEEE This product must not be disposed of as normal household waste in accordance with the EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU). Instead, it shall be returned to the place of purchase or handed over to a public collection point for the recyclable waste.
  • Page 9 Termokameru nerozebírejte. O termokameře TC005 Topdon TC005 je ruční termokamera používaná pro kontrolu a údržbu zařízení. Kameru lze použít při vytápění domácností, detekci úniků vody a ochraně zemědělství. Lze ji používat buď samostatně v režimu standalone, nebo v režimu USB pro práci s počítačem...
  • Page 10 OK video uložíte. Poznámka: Můžete také zvolit automatické ukládání všech fotografií pořízených na zařízení TC005. Chcete-li tuto funkci povolit, přejděte do nabídky Nastavení > Nastavení fotografií a zapněte funkci Automatické ukládání fotografií. 5. Kamera s viditelným světlem 6.
  • Page 11 Otevřete software TDView a můžete promítat termokameru TC005 na PC. Analýza obrazu na počítači Jakmile je zařízení TC005 připojeno k počítači pomocí dodaného kabelu USB, můžete do počítače odesílat soubory (vyžadovány jsou soubory ve formátu JPG i IRG) a provádět analýzu snímků...

  • Page 12: Často Kladené Otázky

    Proč není naměřená teplota příliš přesná? Rozlišení teploty TC005 je ±2 %. TC005 poskytuje normální teplotní rozsah od -20 do 150 °C (-4 až 302 °F) a vysoký teplotní rozsah od 150 do 550 °C (302 až 1022 °F). Před...

  • Page 13: Záruční Podmínky

    Jaké vnější faktory ovlivňují měření infračervené teploty? Výsledky měření ovlivňují následující faktory: o Emisivita povrchu objektu. o Okolní teplota: Objekt odráží infračervené záření vyzařované okolními objekty, což ovlivňuje měření teploty samotného objektu. o Atmosférická teplota: Atmosféra sama o sobě také vyzařuje infračervené záření. o Atmosférická...

  • Page 14: Eu Prohlášení O Shodě

    EU prohlášení o shodě Toto zařízení je v souladu se základními požadavky a dalšími příslušnými ustanoveními směrnic EU. WEEE Tento výrobek nesmí být likvidován jako běžný domovní odpad v souladu se směrnicí EU o odpadních elektrických a elektronických zařízeních (WEEE - 2012/19 / EU). Místo toho musí být vrácen na místo nákupu nebo předán na veřejné...
  • Page 15  Termokameru nerozoberajte. O termokamere TC005 Topdon TC005 je ručná termokamera používaná na kontrolu a údržbu zariadení. Kameru môžete použiť pri vykurovaní domov, detekcii úniku vody a ochrane poľnohospodárstva. Môže sa používať buď samostatne v režime standalone alebo v režime...
  • Page 16 OK uložíte video. Poznámka: Môžete si tiež vybrať automatické ukladanie všetkých fotografií nasnímaných v zariadení TC005. Ak chcete túto funkciu zapnúť, prejdite do ponuky Nastavenia > Nastavenie fotografií a zapnite funkciu Automatické ukladanie fotografií.
  • Page 17 Použitie TC005 v režime USB Okrem samostatného používania môže váš TC005 pracovať aj s počítačom so systémom Windows. V tejto kapitole je znázornené, ako nakonfigurovať váš TC005 na prácu s počítačom so systémom Windows na premietanie obrazovky a analýzu snímok.
  • Page 18 Prečo nie je nameraná teplota veľmi presná? Rozlíšenie teploty TC005 je ±2 %. TC005 poskytuje normálny teplotný rozsah od -20 do 150 °C (-4 až 302 °F) a vysoký teplotný rozsah od 150 do 550 °C (302 až 1022 °F). Pred...

  • Page 19: Záručné Podmienky

    Aké vonkajšie faktory ovplyvňujú infračervené meranie teploty? Na výsledky merania majú vplyv tieto faktory: o Emisivita povrchu objektu. o Okolitá teplota: Objekt odráža infračervené žiarenie vyžarované okolitými objektmi, čo ovplyvňuje meranie teploty samotného objektu. o Teplota ovzdušia: Samotná atmosféra tiež vyžaruje infračervené žiarenie. o Atmosférická...
  • Page 20 EÚ prehlásenie o zhode Toto zariadenie je v súlade so základnými požiadavkami a ďalšími príslušnými ustanoveniami smerníc EÚ. WEEE Tento výrobok sa nesmie likvidovať ako bežný domový odpad v súlade so smernicou EÚ o odpade z elektrických a elektronických zariadení (OEEZ - 2012/19/EÚ). Namiesto toho sa musí...
  • Page 21 Ne szerelje szét a hőkamerát.  A TC005 hőkameráról A Topdon TC005 egy kézi hőkamera, amelyet berendezések ellenőrzésére és karbantartására használnak. A kamerát alkalmazhatja a ház fűtésében, a vízszivárgás észlelésében és a mezőgazdasági védelemben. Használható önállóan, önálló üzemmódban vagy USB módban, hogy...
  • Page 22 OK gombot a videó mentéséhez. Megjegyzés: A TC005 készülékkel készített összes fénykép automatikus mentését is kiválaszthatja. A funkció engedélyezéséhez válassza a Beállítások > Fotóbeállítások menüpontot, és kapcsolja be a Fotók automatikus mentése funkciót.

  • Page 23: Kezdő Lépések

    Termékáttekintés fejezetet. A TC005 használata USB módban Az önálló használaton kívül a TC005 egy Windows-alapú számítógéppel is működhet. Ez a fejezet azt mutatja be, hogyan konfigurálhatja a TC005-öt úgy, hogy egy Windows-alapú számítógéppel együtt dolgozzon képernyő kivetítés és képelemzés céljából.

  • Page 24: Műszaki Adatok

    Az akkumulátor kapacitása 5000 mAh Gyakran ismételt kérdések A TC005 érzékelhet-e tárgyakat a víz alatt, az üvegen vagy a falon keresztül? Nem. Az infravörös érzékelők elsősorban a 8-14 μm hosszúhullámú infravörös tartományokat érzékelik, és csak a felületi hőmérséklet mérésére használhatók.

  • Page 25: Jótállási Feltételek

    Milyen külső tényezők befolyásolják az infravörös hőmérsékletmérést? A következő tényezők befolyásolják a mérési eredményeket: o A tárgy felületének emissziós tényezője. o Környezeti hőmérséklet: A tárgy visszaveri a környező tárgyak által kibocsátott infravörös sugarakat, ami befolyásolja magának a tárgynak a hőmérsékletmérését. o Légköri hőmérséklet: A légkör maga is bocsát ki infravörös sugarakat.

  • Page 26: Eu-Megfelelőségi Nyilatkozat

    EU-megfelelőségi nyilatkozat Ez a berendezés megfelel az alapvető követelményeknek és az uniós irányelvek egyéb vonatkozó rendelkezéseinek. WEEE Ezt a terméket nem szabad normál háztartási hulladékként ártalmatlanítani az elektromos és elektronikus berendezések hulladékairól szóló uniós irányelvnek (WEEE - 2012/19 / EU) megfelelően.

  • Page 27: Wichtige Hinweise

     Die Wärmebildkamera darf nicht zerlegt werden. Über die Wärmebildkamera TC005 Die Topdon TC005 ist eine tragbare Wärmebildkamera für die Inspektion und Wartung von Anlagen. Sie können die Kamera in der Hausheizung, bei der Erkennung von Wasserlecks und zum Schutz der Landwirtschaft einsetzen. Sie kann entweder allein im Standalone-Modus oder...
  • Page 28 Aufnahme zu stoppen, dann kurz die OK-Taste drücken, um das Video zu speichern. Hinweis: Sie können auch festlegen, dass alle mit Ihrem TC005-Gerät aufgenommenen Fotos automatisch gespeichert werden. Um diese Funktion zu aktivieren, gehen Sie zu Einstellungen > Fotoeinstellung und aktivieren Sie die Option Foto automatisch speichern.
  • Page 29 Computer an TC005-Bildschirm auf dem PC anzeigen Um Ihren TC005-Bildschirm auf den PC zu projizieren, müssen Sie zuerst den TC005 in den USB-Modus schalten (gehen Sie zu Einstellungen > Systemeinstellung und tippen Sie auf Modus verwenden, um in den USB-Modus zu wechseln).

  • Page 30: Spezifikationen

    Kapazität der Batterie 5000 mAh Häufig gestellte Fragen Kann das TC005 Objekte unter Wasser, durch Glas oder eine Wand hindurch erkennen? Nein. Infrarotdetektoren erfassen hauptsächlich langwellige Infrarotbereiche von 8 bis 14 μm und können nur zur Messung der Oberflächentemperatur verwendet werden.
  • Page 31 Welche externen Faktoren beeinflussen die Infrarot-Temperaturmessung? Die folgenden Faktoren wirken sich auf die Messergebnisse aus: o Emissionsgrad der Objektoberfläche. o Umgebungstemperatur: Das Objekt reflektiert die von den umliegenden Objekten ausgesandten Infrarotstrahlen, was die Temperaturmessung des Objekts selbst beeinflusst. o Atmosphärische Temperatur: Auch die Atmosphäre selbst sendet Infrarotstrahlen aus.

  • Page 32: Eu-Konformitätserklärung

    EU-Konformitätserklärung Dieses Gerät entspricht den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinien. WEEE Dieses Produkt darf gemäß der EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE - 2012/19 / EU) nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es an den Ort des Kaufs zurückgebracht oder bei einer öffentlichen Sammelstelle für wiederverwertbare Abfälle abgegeben werden.
