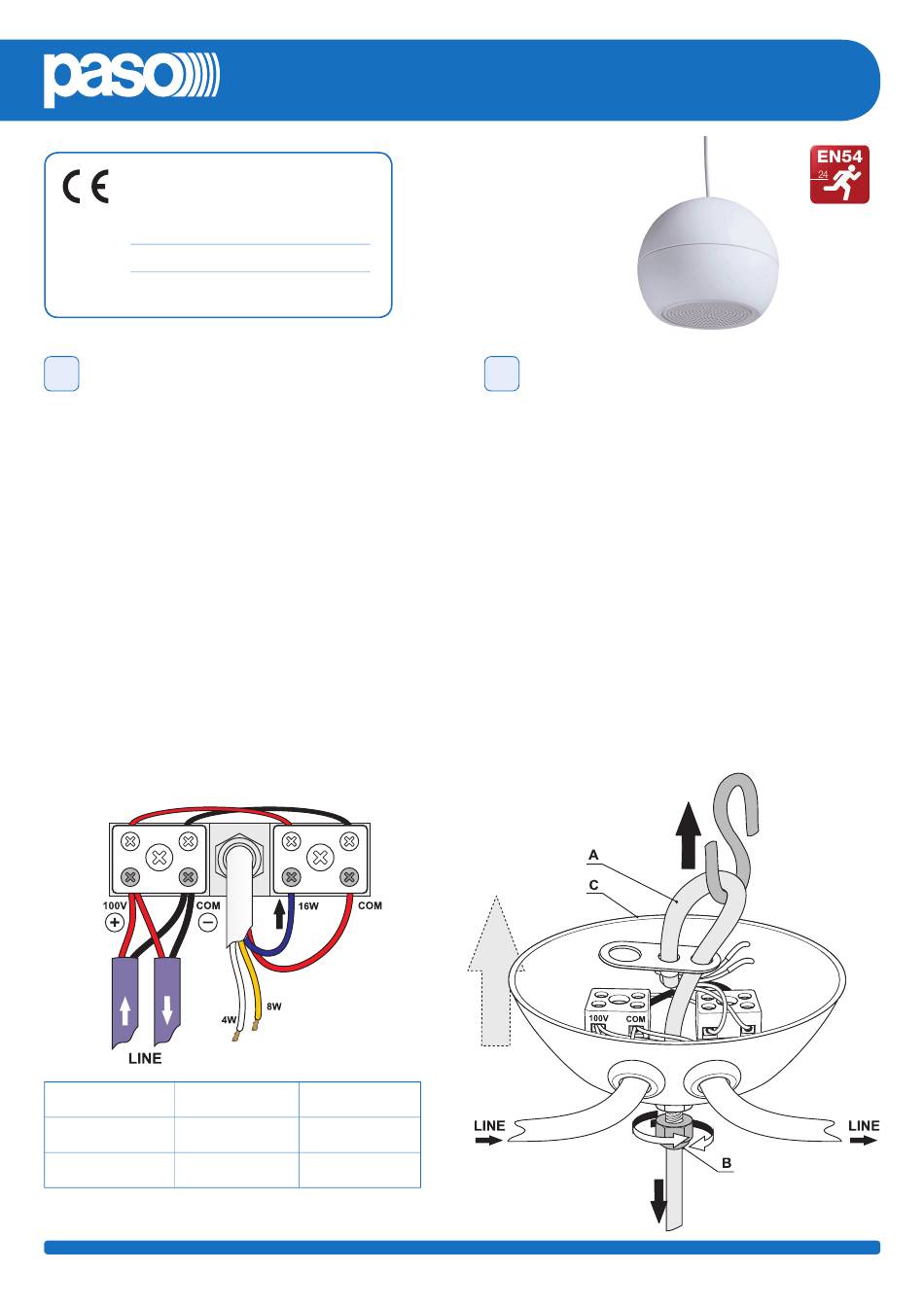

Paso C59/16-EN Instructions

EN 54-24:2008
Cert. no. 1438-CPR-0514
16
Loudspeaker for voice alarm systems for fi re
detection and fi re alarm systems for buildings
Sphere speaker, 16W | C59/16-EN | Type A/C
PASO S.p.A Via Settembrini, 34
20020 Lainate (MI) - ITALY
Leggere attentamente il presente foglio istruzioni. PASO S.p.A
IT
declina ogni responsabilità per danni a persone e/o cose derivanti
dalla non corretta installazione e dall'uso improprio del prodotto.
La messa in opera del diffusore deve sempre essere effettuata da
personale addestrato: un'errata installazione potrebbe comportare il
rischio di scossa elettrica.
DESCRIZIONE
Il diffusore sferico C59/16-EN, caratterizzato da corpo in ABS (UL94
HB) e da un altoparlante a larga banda (Ø 130 mm), offre un alto livello
di pressione sonora ed una risposta in frequenza bilanciata; è stato
appositamente sviluppato per essere impiegato in sistemi d'emergenza e
d'evacuazione (VES): è infatti dotato di morsettiera ceramica e di fusibile
termico, che garantiscono la salvaguardia della linea di collegamento
altoparlanti nel caso in cui un possibile incendio metta fuori uso uno o più
diffusori ad essa collegati.
COLLEGAMENTO E MONTAGGIO
1) Connettere il cavo proveniente dalla linea di distribuzione al morsetto
ceramico e impostare la potenza d'uscita desiderata (vedi tabella).
Nota: si raccomanda di isolare i terminali non utilizzati.
2) Utilizzando l'occhiello (A) formato dal cavo, appendere il diffusore al
gancio precedentemente posizionato sul controsoffi tto.
3) Svitare il pressacavo (B) e far scorrere il cavo centrale portando la
calotta (C) verso il controsoffi tto.
4) Riavvitare il pressacavo per fi ssare saldamente il diffusore al
controsoffi tto.
*
16 W / 100 V ( )
ROSSO - BLU
8 W / 100 V ROSSO - GIALLO
4 W / 100 V
ROSSO - BIANCO
*
( ) Impostazione di fabbrica / Factory setting
* *
( ) ( )
RED - BLUE
RED - YELLOW
RED - WHITE
Diffusore sospeso 16W
16 W Hanging speaker unit
Please read this instruction sheet carefully. PASO S.p.A. will
EN
accept no liability for personal injury and/or damage to property
resulting from incorrect installation or improper use of the product.
The speaker unit must be set up by trained personnel. Incorrect
installation could result in the risk of electric shocks.
DESCRIPTION
The spherical C59/16-EN unit, characterised by an ABS housing (UL94
HB) and a full range 130mm loudspeaker, offers a high sound pressure
level and a balanced frequency response. These speaker units have been
developed specifi cally for use in emergency and evacuation systems
(VES) and each has its own ceramic terminal strip and thermal fuse.
These ensure the protection of the line connecting the loudspeakers if a
fi re puts one or more of the speaker units connected to it out of use.
CONNECTION AND MOUNTING
1) Connect the incoming distribution line cable at the ceramic block
choosing the desired output power (see table).
Note: it is recommended to insulate the unused cable terminals.
2) Hang up the spherical speaker to the hook previously fi xed in the
false-ceiling by using the cable eyelet (A).
3) Unscrew the cable-gland (B) and slide down the hanging cable lifting
the cap (C) towards the false-ceiling.
4) Thighten the cable-gland in order to fi rmly secure the speaker to the
false-ceiling.
C59/16-EN
