Paso C6060-EN Quick Start Manual

Colonne sonore 100 W / 50 W
100 W / 50 W Sound columns
Models
• C6060-EN
• C6120-EN
• C6060N-EN
• C6120N-EN
EN54 EN54
EN54-24 CERTIFICATE:
24
6
Nr. 0068/CPR/149-2020
EN54
EN54
Safety:
6 24
Emergency:
Application:
Protection Degree:
Leggere attentamente il presente foglio istruzioni.
I
PASO S.p.A declina ogni responsabilità per danni a persone e/o
cose derivanti dalla non corretta installazione e dall'uso improprio
del prodotto. La messa in opera del diffusore deve essere effettuata da
personale addestrato: un'errata installazione potrebbe comportare il
rischio di scossa elettrica.
La serie C6000-EN è caratterizzata da un sistema di controllo della
direttività passivo integrato, che consente una dispersione verticale
costante in funzione della frequenza, con la possibilità di scegliere
tra due angoli: narrow e wide. Questa innovativa funzione garantisce
un'enorme flessibilità d'impiego, che permette anche la configurazione
orizzontale delle colonne. Tutte le colonne alloggiano woofers full-range
da 3" (8 nei modelli C6120-EN e C6120N-EN, 4 nei modelli C6060-EN e
C6060N-EN). Tutti sono certificati IP55 per installazioni all'aperto, grazie al
cabinet completamente impermeabile con griglia rivestita di tessuto idrofobico,
altoparlanti con trattamento "waterproof" e copertura ermetica dei morsetti di
collegamento tramite coperchio dedicato. Queste colonne sono certificate per
l'utilizzo in sistemi d'emergenza ed evacuazione, sono dotate di morsettiera
ceramica e fusibile termico; sono dotate di trasformatore di linea 100 V con
livelli di potenza commutabili. La struttura è in alluminio estruso ed una vasta
gamma di accessori consente totale flessibilità di configurazione del sistema.
CARATTERISTICHE FUNZIONALI
C6120-EN, C6120N-EN
• Line array a colonna passivo.
• 8 woofer custom full-range da 3" con bobina da 0,7".
• Selettore angolo di dispersione verticale:
110°H x 15°V (narrow), 110°H x 40°V (wide).
• Connettore d'ingresso ceramico a vite con fusibile termico.
• Trasformatore di linea 100 V / 100 W con selettore di potenza.
• Cabinet in alluminio estruso verniciato a polvere.
• Griglia di protezione rivestita con tessuto idrofobico.
C6060-EN, C6060N-EN
• Line array a colonna passivo.
• 4 woofer custom full-range da 3" con bobina da 0,7".
• Selettore angolo di dispersione verticale:
110°H x 25°V (narrow), 110°H x 50°V (wide).
• Connettore d'ingresso ceramico a vite con fusibile termico.
• Trasformatore di linea 100 V / 50 W con selettore di potenza.
• Cabinet in alluminio estruso verniciato a polvere.
• Griglia di protezione rivestita con tessuto idrofobico.
Compliant to EN 50200
EN 54-24, EN 60849
Outdoor environments (Type B)
IP55
Please read this instruction sheet carefully.
UK
PASO S.p.A. will accept no liability for personal injury and/or damage
to property resulting from incorrect installation or improper use of the
product. The speaker unit must be set up by trained personnel. Incorrect
installation could result in the risk of electric shocks.

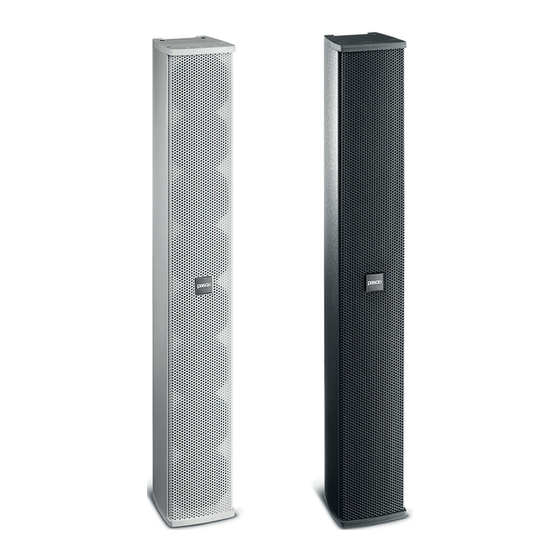

C6000-EN range is characterized by an integrated passive directivity control
system which delivers a consistent frequency-based vertical dispersion, and
which offers users the choice of two angles - narrow and wide.
This functionality guarantees enormous flexibility for the integrator, even
allowing for the horizontal mounting of columns. All the columns are equipped
with 3" full range woofers (8 for C6120-EN and C6120N-EN models, 4 for
C6060-EN and C6060N-EN). Suited to both indoor and outdoor use, IP55
certified, all models have the same sleek, lightweight and durable, powder-
coated aluminum housing. Completely dustproof and waterproof, the
enclosure's grille is covered with a special hydrophobic fabric to ensure
absolute rejection of all atmospheric agents. The certified columns can be
used for emergency and evacuation applications. Other features include a
100V line transformer with switchable power levels. The structure is made of
extruded aluminum and a wide range of accessories is also available for total
system configuration flexibility.
FUNCTIONAL FEATURES
C6120-EN, C6120N-EN
• Passive column array.
• 8 x 3" fullrange custom woofers with 0.7" voice-coil.
• Vertical dispersion angle selector:
110°H x 15°V (narrow), 110°H x 40°V (wide).
• Ceramic screw-in connector with thermal fuse.
• 100V / 100W line transformer with power selector.
• Extruded aluminum cabinet with powder coating.
• Grille with hydrophobic fabric.
C6060-EN, C6060N-EN
• Passive column array.
• 4 x 3" fullrange custom woofers with 0.7" voice-coil.
• Vertical dispersion angle selector:
110°H x 25°V (narrow), 110°H x 50°V (wide).
• Ceramic screw-in connector with thermal fuse.
• 100V / 50W line transformer with power selector.
• Extruded aluminum cabinet with powder coating.
• Grille with hydrophobic fabric.
C6000-EN
