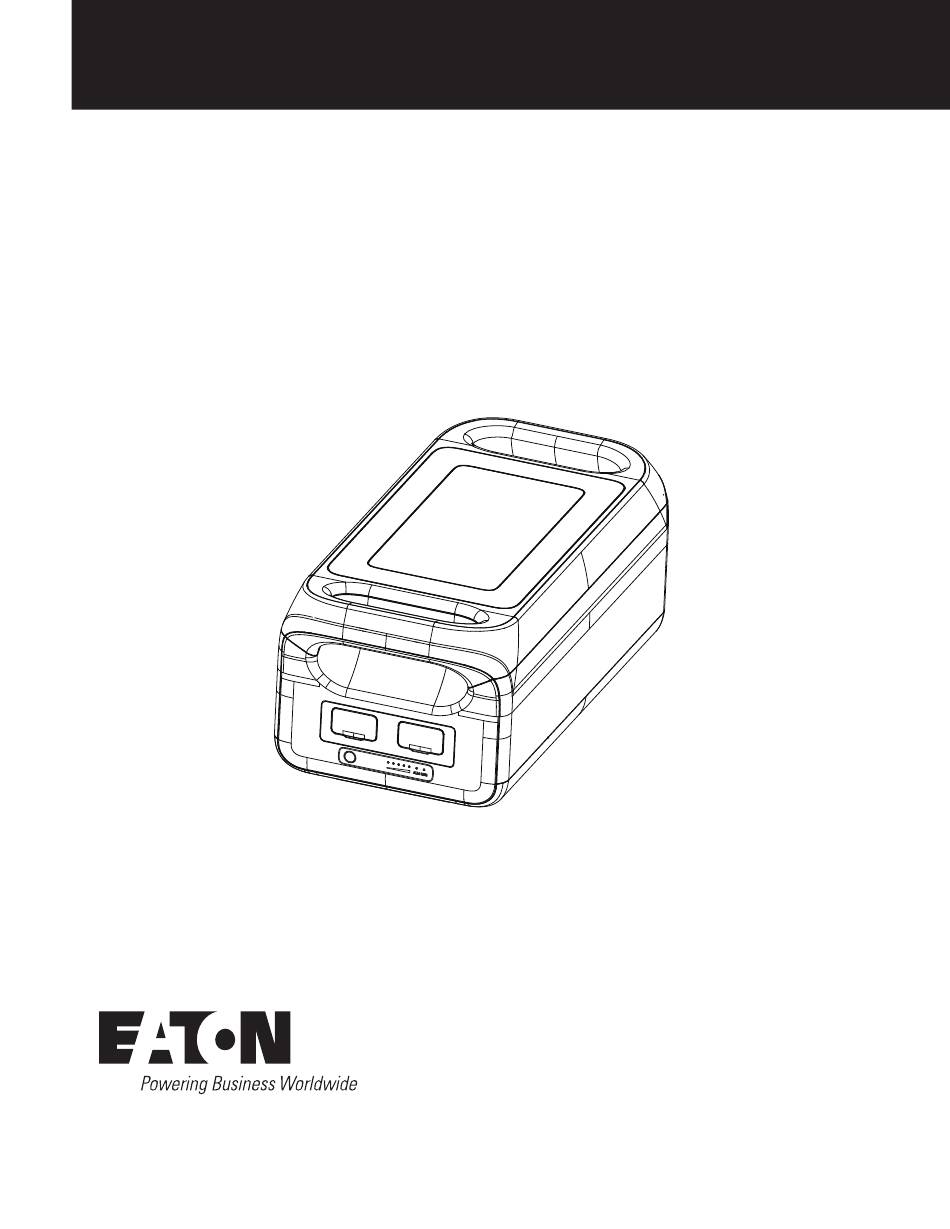

- Page 1 Owner’s Manual Model: Expansion Battery Pack for GC3000L Power Station BPGC2500L Purchased product may differ from image. Français 12...
-
Page 2: Important Safety Instructions
• Please recycle Eaton products. The batteries used in this product are lithium-ion batteries. These batteries are highly recyclable. Refer to your local codes for disposal requirements. You can get up-to-date information on recycling the... -
Page 3: Package Includes
2. Package Includes • Expansion Battery Pack • Expansion Cable • Owner’s Manual 3. Product Overview Front View Power Output Connect to the expansion Port Power Input of power station or the power Connect to the power input interface of another output interface of power pack. -
Page 4: Normal Operation
When the product has a load change or operation, the indicator light will illuminate automatically. • This product cannot be used by itself and can only be used in combination with the Eaton GC3000L Power Station. Switching On/Off: To turn on the unit, short press of the power button. The indicator light will illuminate to show the current operating status and the power level. - Page 5 4. Operation Alerts Button Indicator SOC Indicator Alert Solution Restart the battery. If still not fixed, Battery over voltage contact customer service. Battery under voltage Charge the battery and wait for the Unit under voltage voltage to recover. VTOP under voltage Restart the battery.
- Page 6 4. Operation Faults Button Indicator SOC Indicator Alert Solution Battery voltage sampling wire broken MOS failure Restart the battery. If still not fixed, AFE communication failure contact customer service. EEPROM failure Voltage sensor failure Current sensor drift failure Contact customer service. Main circuit fault Red light always on Pre-charge overtime...
- Page 7 5. Battery Expansion The BPGC2500L is not a standalone product. It can provide expansion capability of up to six expansion battery packs (model BPGC2500) may be used with the separately sold EATON Power Station (model GC3000L). Refer to the power station user documentation for details.
- Page 8 5. Charging 5.2 Parallel Mode of 1 Power Station and Multiple Expansion Battery Packs 1. Turn off the power station and expansion battery packs. 2. Plug one end of the cable #1 into the power station’s expansion port, then plug the other end into the battery pack’s power output port #1.
-
Page 9: Troubleshooting
6. Troubleshooting 6.1 Frequently Asked Questions Q. What kind of battery is used? A. Lithium iron phosphate battery (LiFePO4). Q. How can I tell how much power supply time is remaining? A. The power supply time displays in the expansion battery pack’s LED panel. Q. -
Page 10: Specifications
8. Specifications General Net Weight 55.6 lb. (25.2 kg) Dimensions 21 x 10.6 x 8.9 in. (536 x 270 x 225 mm) Nominal Energy 2560Wh Nominal Capacity 50Ah Nominal Voltage 51.2V DC Working Voltage Range 40~57.6V DC Operating Humidity 10%-85% (non-condensing) Altitude <6561 ft. -
Page 11: Warranty
The series number should not be confused with the marking name or model number of the product. Eaton has a policy of continuous improvement. Specifications are subject to change without notice. Photos and illustrations may differ slightly from actual products. - Page 12 Manuel de l'utilisateur Modèle : Batterie d'extension pour GC3000L Power Station BPGC2500L Le produit acheté peut être différent de l'image. English 1...
-
Page 13: Consignes De Sécurité Importantes
• Veuillez recycler les produits Eaton. Les batteries utilisées dans ce produit sont des batteries lithium-ion. Ces batteries sont hautement recyclables. Se reporter aux codes locaux pour les exigences en matière d'élimination. -
Page 14: Aperçu Des Produits
2. L'ensemble comprend • Batterie d'extension • Câble d'extension • Manuel de l'utilisateur 3. Aperçu des produits Vue avant Sortie d'alimentation Connectez au port d'extension Entrée d'alimentation de la station d'alimentation ou à Connectez à l'interface de l'interface d' entrée d'alimentation sortie d'alimentation d'un d'un autre bloc d' alimentation. -
Page 15: Marche Et Arrêt
- Ce produit ne peut être utilisé seul et peut être utilisé uniquement en combinaison avec la centrale électrique Eaton GC3000L. Mise en marche/arrêt : Pour mettre l'appareil en marche, appuyez brièvement sur le bouton d'alimentation. Le voyant s'allume pour indiquer l'état de fonctionnement actuel et le niveau de puissance. - Page 16 4. Fonctionnement Alertes Indicateur de bouton Indicateur SOC Alerte Solution Redémarrez la batterie. Si le Surtension de la batterie problème n'est toujours pas résolu, contactez le service client. Sous-tension de la batterie Chargez la batterie et attendez le Unité sous tension rétablissement de la tension.
- Page 17 4. Fonctionnement Défauts Indicateur de bouton Indicateur SOC Alerte Solution Le fil d'échantillonnage de la tension de la batterie est cassé Défaillance du MOS Redémarrez la batterie. Si le problème n'est toujours pas Échec de la communication AFE résolu, contactez le service client. Défaillance de l'EEPROM Défaillance du capteur de tension Défaut de dérive du capteur de...
- Page 18 5. Expansion de la batterie Le site BPGC2500L n'est pas un produit autonome. Elle peut offrir une capacité d'expansion allant jusqu'à six blocs de batteries (modèle BPGC2500) pouvant être utilisés avec la station d'alimentation EATON vendue séparément (modèle GC3000L). Reportez-vous à la documentation de l'utilisateur de la station d'alimentation pour plus de détails.
- Page 19 5. Chargement 5.2 Mode parallèle de la centrale électrique 1 et des batteries d'extension multiples 1. Mettez hors tension la centrale électrique et les batteries d'extension. 2. Branchez une extrémité du câble #1 dans le port d'extension de la centrale électrique, puis branchez l'autre extrémité...
-
Page 20: Dépannage
6. Dépannage 6.1 Questions fréquemment posées Q. Quel type de batterie est utilisé? R. Batterie lithium fer phosphate (LiFePO4). Q. Comment puis-je savoir combien de temps il reste à l'alimentation électrique? A. La durée de l'alimentation est affichée sur le panneau DEL de la batterie externe. Q. -
Page 21: Caractéristiques Techniques
8. Caractéristiques techniques Spécifications générales Poids net 25.2 kg (55.6 lb) Dimensions 21 x 10,6 x 8,9 po. (536 x 270 x 225 mm) Énergie nominale 2560Wh Capacité nominale 50 Ah Tension nominale 51,2 V CC Plage de tension de service 40~57,6 V CC Humidité... -
Page 22: Garantie
Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit. Eaton a une politique d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels... - Page 24 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 United States Eaton.com Eaton est une marque déposée. © 2024 Eaton Tous droits réservés Toutes les marques déposées sont Publication n° 24-08-103 / 93-4AD7_RevB la propriété de leurs détenteurs Août 2024 respectifs.
