STANPRO CDHL2 Installation Instructions

Installation Instructions / Notice de montage
WARNING
ELECTRICAL SHOCK HAZARD
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION
CAUTIONS:
1. Can not use the electric generator to test the LED fixture.
2. Please abide by related country, regional and local law and regulations when install
this fixture.
3. Please turn off the power before installation or maintenance.
4. Proper earth grounding is required to ensure safety.
NOTICE:
1. To avoid possibility of electrical shock or fire, the installation personnel must have
professional electric knowledge.
2. Please wear gloves to avoid injury before installation.
3. If any smoke or spark of the wire happened, please turn off the power immediately
and notify relevant personnel.
ATTENTION:
1. Please check if there is any damage during shipping. If so, please contact
manufacturer timely.
2. Please read the installation instruction carefully to check whether all the accessories
are complete. After confirmation, install the fixture according to installation steps.
WIRING INSTRUCTIONS:
3 dimming functions are available in this Hazardous Location LED Linear Light:
1. Constant current can be achieved by 0-10 V DC dimming, PWM signal dimming Resistor
dimming (The dimming wire should be connected to the wiring board in the fixture via a suitable
conduit ; Please check the label next to terminal block for polarity of wire);
2. Please choose the appropriate dimming way according to your needs. You can also choose not
to use this function
If the light don't have exposed input lines, perform steps 3-6 below
3. Loosen the screws of the driver box cover, as shown in Figure 0-1, the screws will not fall off;
4. Open the cover, there is a hanging rope at the lower left corner to prevent falling off (Figure 0-2);
5. Unscrew the 3/4" NPT nut, install suitable conduit to the conduit opening, pull the wire through
the conduit hole (Figure 0-2), and connect it to the 5 PIN terminal block; Wire connected to
terminal block should be Aluminum or Copper Conductors. Conectors should be secured by
Torque: 4.4 in-lbs. See label at the terminal block for wiring(M+: DIM+, M-; DIM-).
6. Lock the driver box cover with screws (The operator should use torsion that over 2.5 N.M).
(Figure 0-3)
If the light have exposed input lines, perform step 7 below
7. Please complete wiring with suitable listed water proof conduit fitting and conduit as per local
standard, and make sure there is a good joint protective measures. (Figure 0-4)
Note: All the conduit openings must be closed by conduit or NPT nut. Whenever installing the NPT
nut or conduit during installation or maintenance, all NPT nuts or conduit shall meet waterproof
requirements (Figure 0-5).

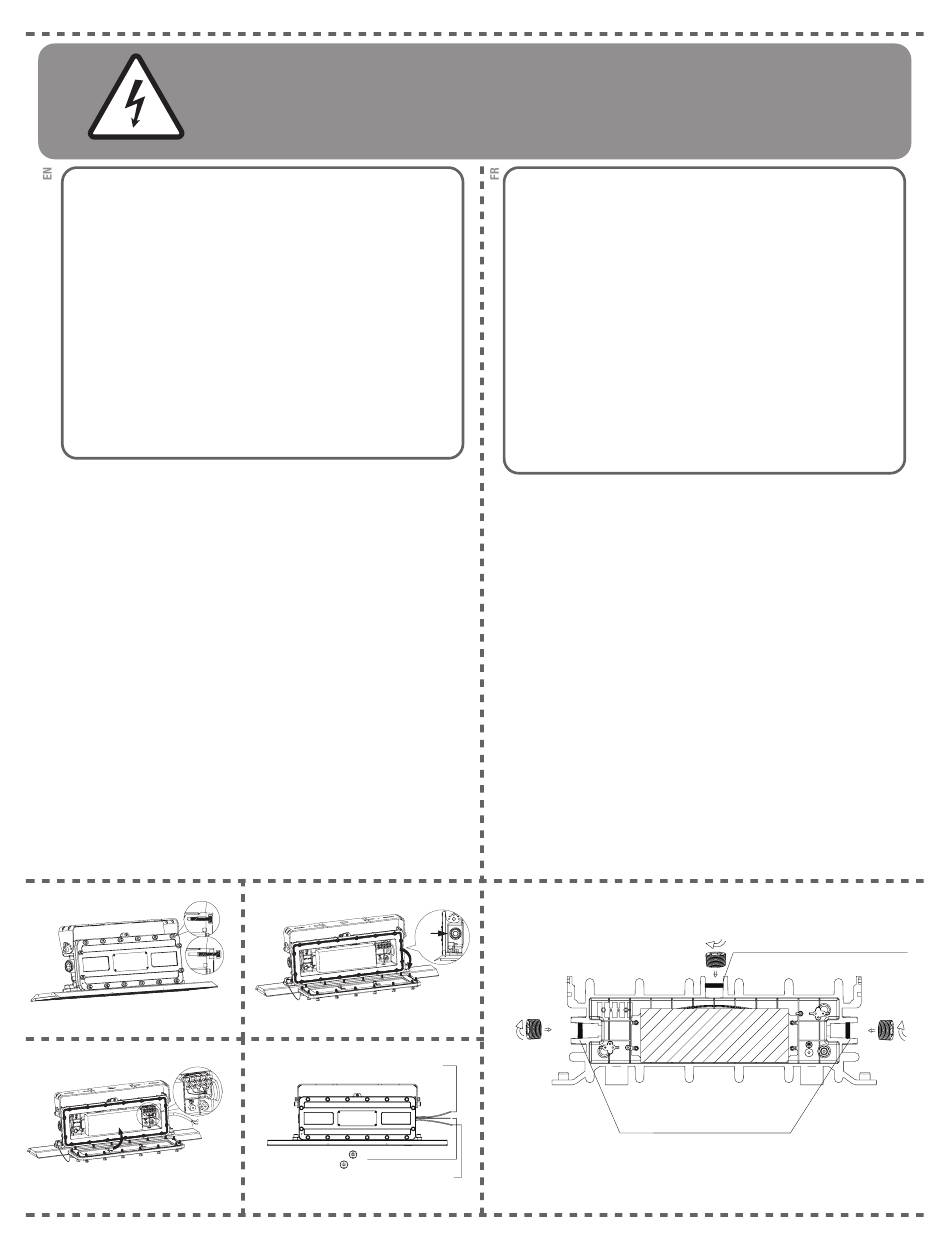

Figure 0-1
Figure 0-3
READ and UNDERSTAND these instructions before
installing luminaire.
LISEZ cette notice et assurez-vous de la
COMPRENDRE avant de monter le luminaire.
Figure 0-2
Black/Brown:ACL /
Noir/marron:ACL
Green/yellow /
Vert/jaune
White/Blue:ACN /
Blanc/Bleu:ACN
Figure 0-4
1
PRÉCAUTIONS :
1. N'utilisez pas de générateur électrique pour tester le projecteur LED.
2. Veuillez respecter les lois et réglementations nationales, régionales et locales en
vigueur lors de l'installation de ce projecteur.
3. Veuillez couper le courant avant l'installation ou l'entretien.
4. Une mise à la terre correcte est nécessaire pour garantir la sécurité.
AVIS :
1. Pour éviter tout risque de choc électrique ou d'incendie, le personnel chargé de
l'installation doit avoir des connaissances professionnelles en électricité.
2. Veuillez porter des gants pour éviter toute blessure avant l'installation.
3. En cas de fumée ou d'étincelle sur le fil. Coupez immédiatement le courant et prévenez
le personnel concerné.
4. Luminaires marins, non encastrés, LUMINAIRES DE TYPE EXTÉRIEUR (EAU SALÉE).
ATTENTION :
1. Veuillez vérifier si le produit a été endommagé pendant le transport. Si c'est le cas,
veuillez contacter le fabricant en temps utile.
2. Veuillez lire attentivement les instructions d'installation pour vérifier si tous les acces-
soires sont complets. Après confirmation, installez le luminaire en suivant les étapes
d'installation.
INSTRUCTIONS DE CÂBLAGE:
3 fonctions de gradation sont disponibles dans ce luminaire linéaire à DEL pour emplacements
dangereux :
1. Le courant constant peut être obtenu par une gradation 0-10 V DC, une gradation par signal
PWM, une gradation par résistance (le fil de gradation doit être connecté à la carte de
câblage dans le luminaire via un conduit approprié ; veuillez vérifier l'étiquette à côté du bloc
terminal pour la polarité du fil) ;
2. Veuillez choisir le mode de gradation approprié en fonction de vos besoins. Vous pouvez
également choisir de ne pas d'utiliser cette fonction
Si le luminaire n'a pas de lignes d'entrée exposées, effectuez les étapes 3-6 ci-dessous
3. Desserrez les vis du couvercle de la boîte de commande, comme indiqué sur la figure 0-1, les
vis ne tomberont pas ;
4. Ouvrir le couvercle, une corde de suspension se trouve dans le coin inférieur gauche pour
éviter de tomber (Figure 0-2) ;
5. Dévisser l'écrou 3/4" NPT, installer un conduit approprié dans l'ouverture du conduit, tirer le
fil à travers le trou du conduit (Figure 0-2), et le connecter au bloc terminal à 5 broches ; le
fil connecté au bloc terminal doit être des conducteurs en aluminium ou en cuivre. Les cônes
doivent être fixés à l'aide d'un couple de serrage : 4.4 in-lbs. Voir l'étiquette du bornier pour
le câblage (M+ : DIM+, M- ; DIM-).
6. Verrouiller le couvercle de la boîte de commande avec des vis (l'opérateur doit utiliser une
torsion supérieure à 2.5 N.M). (Figure 0-3)
Si la lumière a des lignes d'entrée exposées, effectuez l'étape 7 ci-dessous
7. Complétez le câblage à l'aide d'un raccord et d'un conduit étanches homologués,
conformément à la norme locale, et assurez-vous que les mesures de protection des
joints sont bonnes. (Figure 0-4)
Remarque: toutes les ouvertures du conduit doivent être fermées par un conduit ou un écrou
NPT. Lors de l'installation de l'écrou NPT lors de l'installation ou de l'entretien, tous les écrous
NPT ou les conduits doivent répondre aux exigences d'étanchéité (Figure 0-5).
All NPT nuts shall meet waterproof requirements /
Tous les écrous NPT doivent être conformes aux
exigences d'étanchéité
Figure 0-5
All NPT nuts shall meet waterproof requirements /
Tous les écrous NPT doivent être conformes aux
exigences d'étanchéité
