STANPRO L3CBX Series Installation Instructions

Installation Instructions / Notice de montage
WARNING
ELECTRICAL SHOCK HAZARD
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION
Disconnect the Electrical supply power at the services panel (fuse or circuit breaker
box). Failure to do so could result in serious injury.
Only qualified electricians should install this luminaire and the installation MUST be
conform to the Canadian Electrical Code Part I, NEC and any local codes and
ordinances. Any change or modifications not expressly approved by the party responsi-
ble for compliance could void the authority to operate the equipment.
Makes sure you have the proper tools and materials to complete the installation before
attempting to install the luminaire.
Scan here for detailed instructions on how to set up
the luminaire, system commissioning and mobile
APP information for Stanpro GENIO Control System.
RECESSED MOUNTING ON T-BAR CEILING GRID (Fig. 2)
1. Using a BX power cable (armored cable), extend a supply of AC power near the ceiling
opening where the luminaire will be installed.
2. Angle the luminaire into the ceiling opening and place it securely onto the T-Bar
ceiling grid (Fig. 2, step 1). Bend and secure the earthquake hooks located on all 4
corners of the luminaire onto the T-Bar ceiling grid as shown in Fig. 2, step 2.
3. Make electrical connections (Fig. 1 and Fig. 2, step 3):
- Remove the wiring access plate located on the back of the luminaire housing by using
a screwdriver (see (Fig. 2, step 3).
- Remove necessary knockouts located on the access plate and install the BX power
cable (armored cable) using a suitable flexible metal conduit connector (not included).
- Exit the power wires from the luminaire housing. Make electrical connections by
observing polarity as follows: The GROUND wire (GREEN) connected to the luminaire's
GROUND conductor (GREEN), the line wire (BLACK) connected to the LINE conductor
(BLACK) and the neutral wire (WHITE) connected to the NEUTRAL conductor (WHITE).
- Reinstall the wiring access plate onto the back of the luminaire housing by using a
screwdriver.
4. Secure the luminaire using four (4) safety cables (not included) into the holes located on each
earthquake hook, as shown in (Fig. 2, step 4). The opposite end of each safety cable should be
strongly attached to the ceiling structure.
5. Apply power.
PIR MOTION SENSOR INSTALLATION (SOLD SEPARATELY) (Fig. 3)
1. Remove the sensor hole plate located on the luminaire prior to or after installation in the
ceiling (Fig. 3, step 1 and step 2).
2. Remove the flat cable that was secured to the back of the sensor hole plate and insert
the connector into the back of the sensor (Fig. 3, step 3).
3. Install the sensor by snapping it into the sensor hole and ensure it is securely fixed (Fig. 3, step 4).

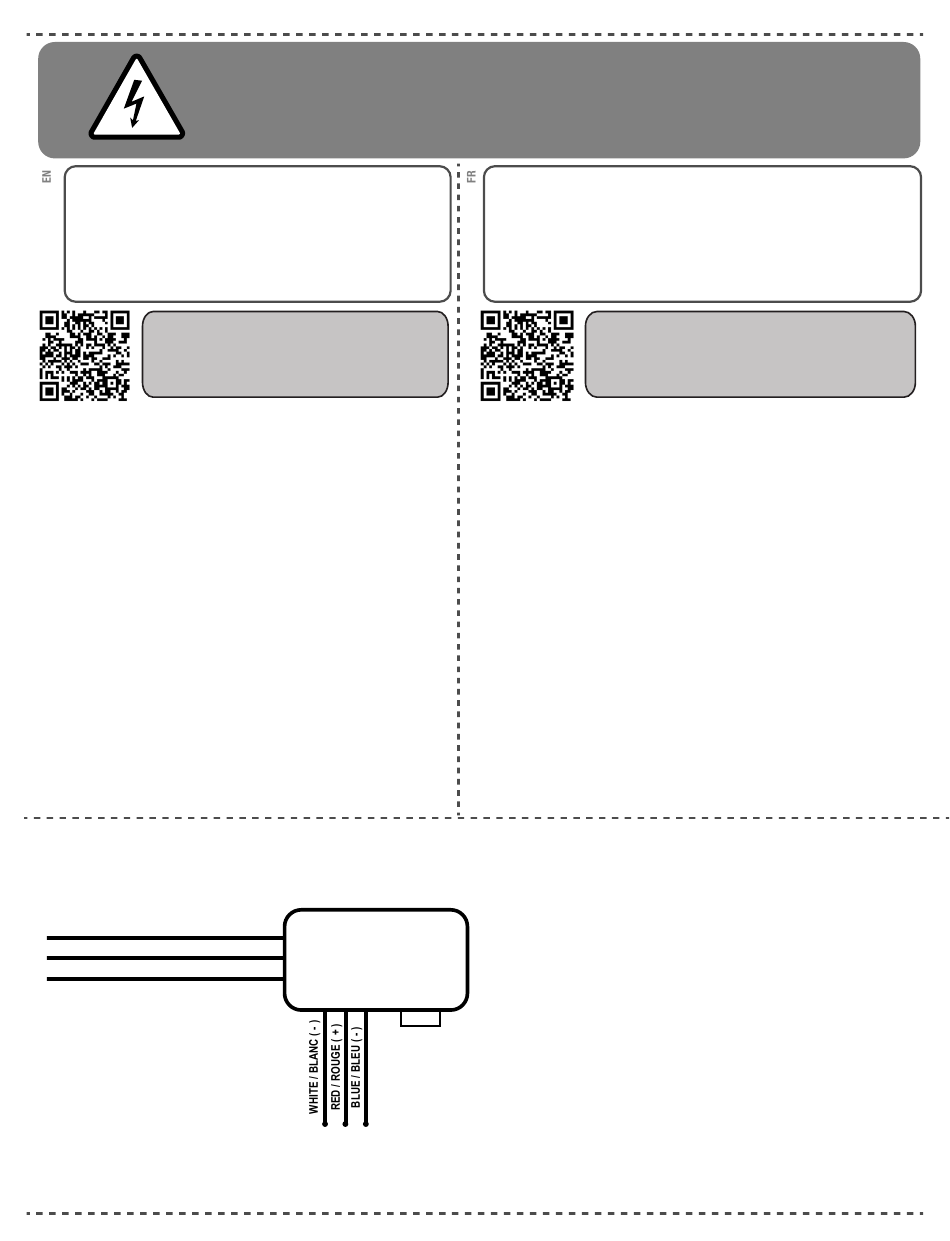

Fig. 1 WIRING DIAGRAM / SCHÉMA DU CABLAGE
LINE / PHASE (BLACK / NOIR)
NEUTRAL / NEUTRE (WHITE / BLANC)
GROUND / MISE À LA TERRE (GREEN / VERT)
READ and UNDERSTAND these instructions before
installing the luminaire.
LISEZ cette notice et assurez-vous de la
COMPRENDRE avant de monter le luminaire.
LED DRIVER
PILOTE DEL
....
LEAD WIRE TO
SENSOR /
FIL DE CONNEXION
AU DÉTECTEUR DE
MOVEMENT
LEAD WIRE TO LED LOAD /
FIL DE CONNEXION À LA
CHARGE DE LA DEL
Couper l'alimentation du courant électrique au panneau de service (boîte de fusible ou disjoncteur)
sans quoi il pourrait en résulter des blessures sérieuses.
Seuls des électriciens qualifiés devraient installer ce luminaire et l'installation doit être conforme au
Code Canadien de l'Électricité Première Partie, NEC ainsi qu'aux codes et règlements locaux. Tout
changement ou toute modification, qui n'a pas été expressément approuvé par l'entité responsable
de la conformité de cette unité aux standards applicables, pourrait résulter en l'annulation de la
certification permettant l'utilisation de cette unité. Assurez-vous d'avoir les outils et le matériel
nécessaires à l'installation avant d'essayer d'installer le luminaire.
Scanner ici pour voir les instructions détaillées sur la configuration du
luminaire, la mise en service du système et les informations sur
l'application mobile mobile pour le système de contrôle Stanpro GENIO.
MONTAGE ENCASTRÉ SUR UNE GRILLE DE PLAFOND À BARRES EN T (Fig. 2)
1. À l'aide d'un câble d'alimentation BX (câble armé), prolonger la source d'alimentation près de l'ouverture du
plafond où le luminaire sera installé.
2. Incliner le luminaire dans l'ouverture du plafond et le placer solidement sur la grille de plafond à barres en T
(Fig. 2, étape 1). Plier et fixer les crochets de tremblement de terre situés aux quatre (4) coins du luminaire sur la
grille de plafond à barres en T (Fig. 2, étape 2).
3. Effectuer les connexions électriques (Fig. 1 et Fig. 2, étape 3) :
- Enlever la plaque d'accès au câblage située à l'arrière du boîtier du luminaire à l'aide d'un tournevis ((Fig. 2, étape 3).
- Enlever les débouchures nécessaires situées sur la plaque d'accès et installer le câble d'alimentation BX (câble
armé) à l'aide d'un connecteur de conduit métallique flexible approprié (non inclus).
- Sortir les fils d'alimentation du boîtier du luminaire. Effectuer les connexions électriques en respectant la polarité
comme suit : Le fil de mise à la terre (VERT) connecté au conducteur de mise à la terre du luminaire (VERT), le fil de
phase (NOIR) connecté au conducteur de PHASE (NOIR) et le fil neutre (BLANC) connecté au conducteur NEUTRE
(BLANC).
- Réinstaller la plaque d'accès au câblage à l'arrière du boîtier du luminaire à l'aide d'un tournevis.
4. Fixer le luminaire à l'aide de quatre (4) câbles de sécurité (non inclus) dans les trous situés sur chaque crochet
de tremblement de terre, (Fig. 2, étape 4). L'extrémité opposée de chaque câble de sécurité doit être solidement
fixée à la structure du plafond.
5. Mettre sous tension.
INSTALLATION DU DÉTECTEUR DE MOUVEMENT IRP (VENDU SÉPARÉMENT) (Fig. 3)
1. Enlever la plaque du trou du détecteur de mouvement située sur le luminaire avant ou après
l'installation dans le plafond (Fig. 3, étape 1 et étape 2).
2. Enlever le câble plat qui était fixé à l'arrière de la plaque du trou du détecteur de mouvement et
insérer le connecteur à l'arrière du détecteur de mouvement (Fig. 3, étape 3).
3. Installer le détecteur de mouvement en l'enclenchant dans le trou et s'assurer qu'il soit bien fixé.
(Fig. 3, étape 4).
