PRASTEL EASY-PAD-DT Manual

Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

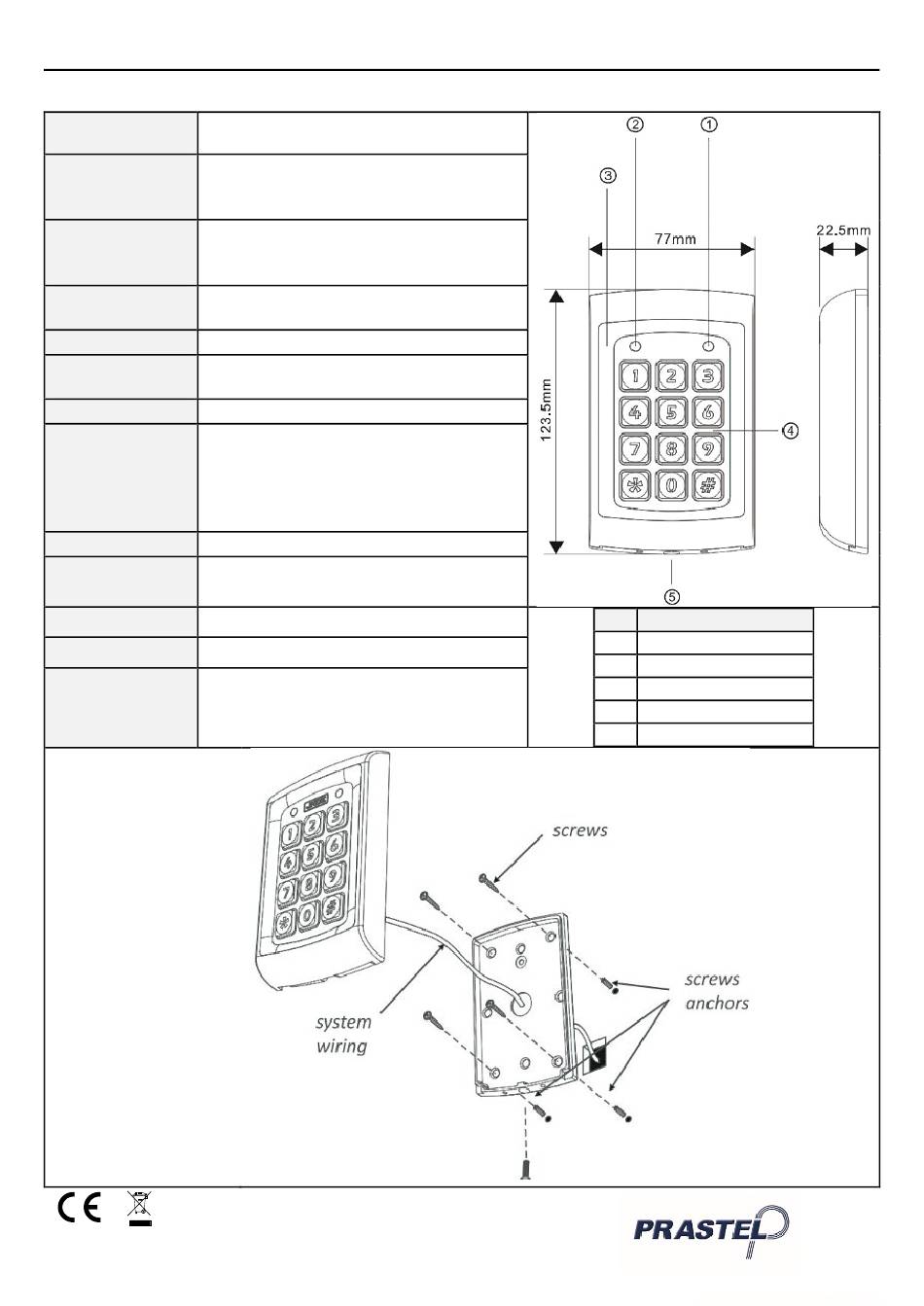

Notice technique EASY-PAD-DT
CARACTERISTIQUES TECHNIQUES :
Alimentation :
12-24 VAC ou VDC +/-10%
Consommation
≤ 80 mA
moyenne
en activité :
Consommation
≤ 110mA
moyenne
au repos
Nombre de
2
sortie relais :
Type de relais
30V AC/DC -1A
Nombre
Relais 1 = 1000 ; Relais 2 = 10
d'utilisateur :
Fréquence :
EM 125KHz
3 modes :
Modes de
fonctionnement
Lecteur de proximité autonome
:
Lecteur de proximité ou code
Lecteur de proximité et code
Portée :
<3cm
Température de
-20°C +50°C
fonctionnement
RH :
RH : ≤ 95%
Indice IP :
IP65
Dimensions /
123.5x77x22.5 mm ; 560g
poids :
:
INSTALLATION
ISEASY-PAD-DT_0121.pdf
N°
Description
1
Indicateur de mode
2
Indicateur de relais
3
Antenne
4
Clavier
5
Vis du boîtier
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EASY-PAD-DT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PRASTEL EASY-PAD-DT

Summary of Contents for PRASTEL EASY-PAD-DT

  • Page 1 Notice technique EASY-PAD-DT ISEASY-PAD-DT_0121.pdf CARACTERISTIQUES TECHNIQUES : Alimentation : 12-24 VAC ou VDC +/-10% Consommation ≤ 80 mA moyenne en activité : Consommation ≤ 110mA moyenne au repos Nombre de sortie relais : Type de relais 30V AC/DC -1A Nombre Relais 1 = 1000 ;...

  • Page 2: Schema De Cablage

    Notice technique EASY-PAD-DT ISEASY-PAD-DT_0121.pdf SCHEMA DE CABLAGE : Câble Noir / - = Masse } VCC Alimentation Câble Rouge /+ = +VCC Câble Rose / COM 1 = Commun 1 } NO1 Câble Blanc / NO 1 = Contact NO 1 Relais 1 Câble Rose / COM 1...

  • Page 3: Restaurer Les Réglages D'usine

    Création d’une carte maîtresse La carte maîtresse permet d’entrer en mode programmation Entrer en mode programmation Sélectionner le menu 7 en appuyant sur Passer la carte. Quitter le mode programmation Suppression ou Modification d’une carte maîtresse Entrer en mode programmation Sélectionner le menu 7 en appuyant sur Pour supprimer la carte existante appuyer sur Passer la nouvelle carte si besoin.
  • Page 4 Ajouter un utilisateur Attention : - Le code maitre ne peut pas déverrouiller la porte. - Les codes/cartes doivent être différents entre les 2 relais et du code maître. - Après 5 erreurs de saisie le clavier sera bloqué pendant 60 secondes. RELAIS 1 (001 à...
  • Page 5 Modifier un code utilisateur RELAIS 1 SEULEMENT Entrer en mode programmation  Sélectionner le mode en appuyant sur Saisir le rang mémoire de 000 à 999 (3 chiffres) Saisir le nouveau code 4 chiffres par défaut) Quitter le mode programmation Supprimer un utilisateur RELAIS 1 (000 à...
  • Page 6 DECLARATION DE CONFORMITE : Le soussigné, Prastel, déclare que l'équipement radioélectrique du type clavier lecteur de proximité EASY-PAD-DT est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:...

  • Page 7: Technical Features

    TECHNICAL FEATURES: Power supply : 12-24 VAC or VDC +/-10% Average work ≤ 80 mA consumption: Average sleep ≤ 110mA consumption : Number of relay output: Relay type : 30V AC/DC -1A User number : Relay 1 = 1000 ; Relay 2 = 10 Frequency: EM 125KHz Functioning...

  • Page 8: Wiring Diagram

    WIRING DIAGRAM: Black wire / - = Ground } VCC Power supply Red wire /+ = +VCC Rose wire / COM = Common 1 } NO1 White wire / NO = Contact NO 1 Relay 1 Rose wire / COM = Common 1 } NC1 Clear blue wire / NC...

  • Page 9: Reset Factory Settings

    Create master card The master card allow to enter programming mode Enter programming mode Select the menu 7 by pressing Pass the card. Exit the programming mode Delete or Change master card Enter programming mode Select the menu 7 by pressing To replace registered master card press Pass the new master card if needed.
  • Page 10 Add one user Attention : - master code can’t unlock the door - codes/cards must be different between the two relays and master code - After 5 input errors the keypad will be blocked during 60 seconds RELAIS 1 (000 to 999 users) CARD ONLY Enter programming mode ...

  • Page 11: Delete All Users

    Change user code RELAY 1 ONLY Enter programming mode   Select the menu by pressing  Input the memory rank from 000 to 999 (3 digits)  Input the new code 4 digits by default) Exit the programming mode Delete one user RELAY 1 (000 to 999 users)
  • Page 12 Call a qualified professional only. Disregard of this instruction may cause extremely dangerous situations. DECLARATION OF CONFORMITY: Prastel declares that the following equipment: receiver EASY-PAD-DT complies with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: http://www.prastel.com/upload/telechargements/DECLARATION_CONFORMITE_EU_EASY-PAD-DT_121.pdf...
