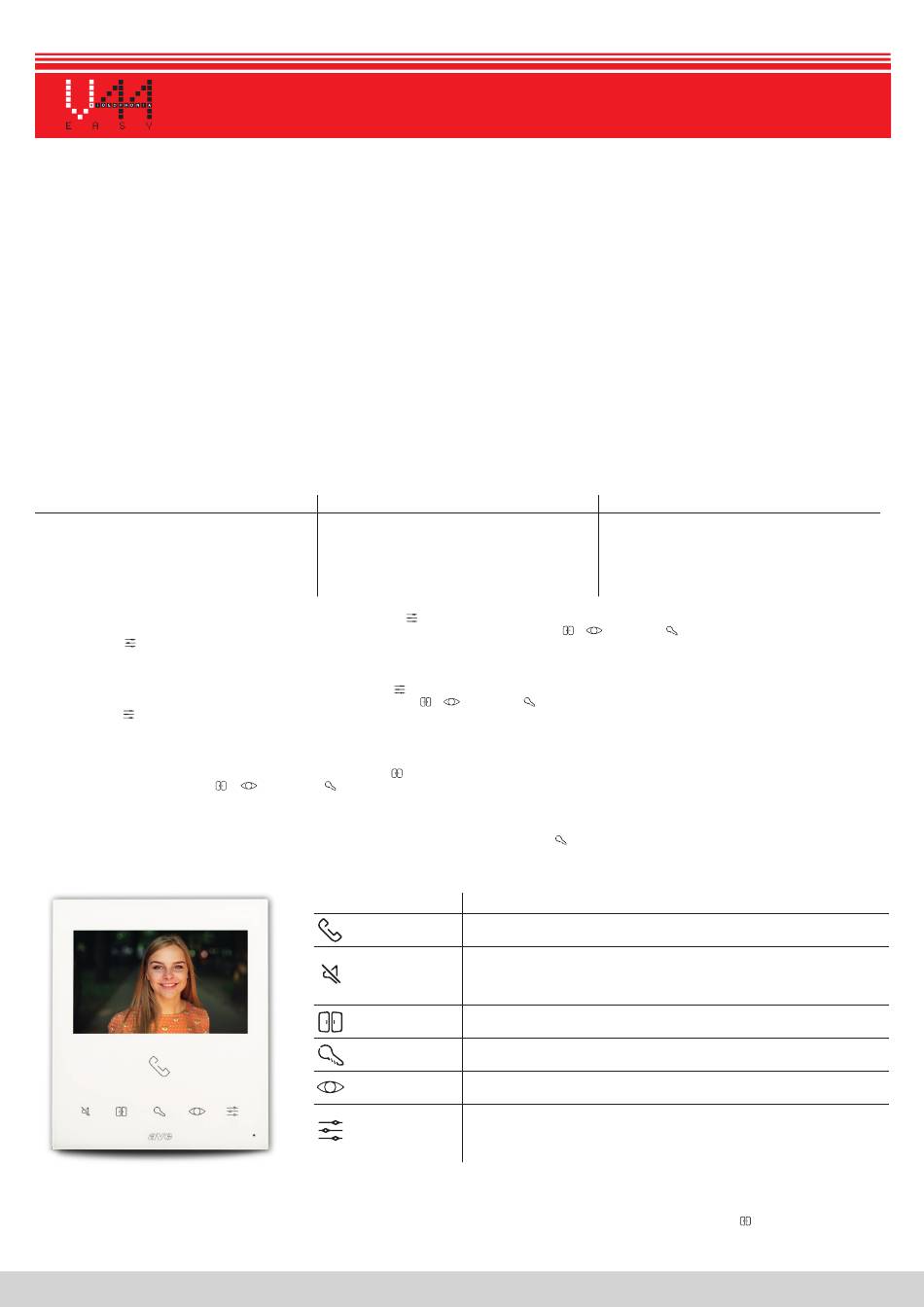

VI2F-PIT5B POSTAZIONE INTERNA CON DISPLAY 5" - GAMMA 2 FILI
1) GENERALI
Il dispositivo VI2F-PIT5B è una postazione interna audio/video del sistema AVE DOMINA Videocitofonia a 2 fili V44EASY. Le funzioni e le caratteristiche sono:
Audio/Video/Pulsanti: • Display orizzontale 5" • Vivavoce • Pulsanti touch retroilluminati: apertura varchi, tacitazione, monitor telecamere
Segnalazioni: • Tacitazione suoneria attiva • Porta aperta • Chiamata non risposta
Funzioni videocitofoniche:
• Risposta ad una chiamata • Visualizzazione telecamere analogiche mediante apposita interfaccia VI2F-CAM • Gestione campanello ausiliario fuori porta
• Gestione n.4 varchi, due a bordo della postazione esterna e due optional su relè ausiliari VI2F-RELAY (non forniti a corredo) • Intercomunicazione tra apparecchi dello stesso appartamento o di altri
2) DICHIARAZIONE DI CONFORMITA'
Il dispositivo VI2F-PIT5B è conforme alle seguenti normative:
• EN 62820-1-1:2016 Sistemi interfonici per edifici Parte 1-1: Requisiti di sistema – Generale. Grado 2; È, inoltre, conforme alle seguenti direttive e regolamenti: • RoHS direttiva 2011/65/EU; • REACh
regolamento (CE) N. 1907/2006; • EMC 2014/30/EU
3) INSTALLAZIONE, POSIZIONAMENTO E FISSAGGIO
È consigliato installare il dispositivo ad un'altezza di 1,5m da terra su scatola 3 moduli (vedi Fig. 1) precedentemente murata orizzontalmente o verticalmente. Avvitare le viti in dotazione per fissare
la staffa di supporto alla scatola. Terminato il cablaggio, allineare le fessure nella parte posteriore del monitor ai ganci del supporto e far scorrere il dispositivo leggermente verso il basso (vedi Fig. 2).
Il sistema videocitofonico Ave è conforme alle più severe norme di prodotto sia per i requisiti prestazionali e sicurezza sia per la conformità alle prove ambientali relative. Inoltre contiene funzioni
evolute di videosorveglianza (attivabili in fase di installazione dell'impianto) che potrebbero essere soggette al Regolamento 679/2016 ("GDPR") ed il Provvedimento Generale del Garante sulla
videosorveglianza dell'8 aprile 2010. Poiché tali indicazioni fissano specifici obblighi a tutela della riservatezza richiamiamo attenzione a che l'installazione venga effettuata secondo leggi e decreti
vigenti in materia di "privacy".
4) COLLEGAMENTI
Di seguito è riportato il significato dei morsetti di collegamento e dei dip-switch posti nel retro del dispositivo (vedi Fig. 3):
BUS 2 fili (1)
Connettore maschio estraibile a 2 poli polarizzato
• Morsetto 1: BUS A
• Morsetto 2: BUS B
5) INDIRIZZAMENTO DEL DISPOSITIVO
Entro 60 secondi dall'accensione del dispositivo premere per 3 secondi il pulsante
prolungato).L'LCD visualizzerà l'indirizzo attuale del dispositivo. Per modificare l'indirizzo del dispositivo premere i pulsanti
Premere il pulsante per uscire dal menù.Nota: L'operazione di modifica dell'indirizzo del dispositivo deve essere eseguita solo da personale qualificato (installatore o CAT) in quanto un'errata
configurazione inibisce il corretto funzionamento del sistema videocitofonico.
6) ASSOCIAZIONE DELLE POSTAZIONI ESTERNE GESTITE
Dopo 60 secondi dall'accensione del dispositivo, premere per 3 secondi il pulsante
Per modificare l'associazione del dispositivo con le postazioni esterne, premere i pulsanti
Premere il pulsante per uscire dal menù.Quando una postazione esterna è associata, è possibile agire sui relè a bordo della stessa; viceversa, se una postazione esterna non è associata, non è
possibile agire sui relè a bordo della stessa.Nell'impostazione di default, tutte le postazioni esterne sono associate.
7) GESTIONE DEI PULSANTI DI SBLOCCO DEI VARCHI
É possibile selezionare se i pulsanti soft-touch del dispositivo possono attivare i varchi ad essi associati anche senza una connessione instaurata verso la postazione esterna.Per attivare la funzionalità
è necessario, entro 60 secondi dall'accensione del dispositivo, premere il pulsante
le postazioni esterne, premere i pulsanti
consentita l'associazione multipla a più postazioni esterne.
8) RESET DEL DISPOSITIVO
Per ripristinare i parametri di fabbrica del dispositivo, entro 60 secondi dall'accensione dello stesso, premere il pulsante
parametri di default.
9) FUNZIONI ASSOCIATE AI PULSANTI
Nota: i pulsanti del dispositivo possono essere utilizzati per la navigazione all'interno dei menù come sopra descritto.
10) ALLARME PORTA APERTA
Quando l'ingresso d'allarme "GS" presente sulla postazione esterna espandibile (art. VI2F-PE1, VI2F-PE2, VI2F-PE4, VI2F-PE7T) è sbilanciato da più di 2 minuti, il led
porta è stata dimenticata aperta.
Nota: la segnalazione di porta aperta è inviata a tutte le postazioni interne dell'impianto; per bloccare la segnalazione è necessario provvedere alla chiusura della porta ad essa associata.
Dip-switch 2 poli (2)
• SW1-1 Impostazione Master/Slave dispositivo: spostare su
(M) per assegnare il ruolo di Master, su S per quello di Slave
• SW1-2 Adattamento di impedenza: spostare su ON (RC)
quando la postazione è l'ultima di una serie. Diversamente
lasciare su OFF. Deve essere spostato su ON anche se la
postazione è collegata al distributore interno VI2F-PIDIST.
o ed il pulsante per confermare la scelta.I pulsanti soft-touch del dispositivo possono essere associati ad una sola postazione esterna, non è
SIMBOLO
CORNETTA
SELEZIONE SUONERIA
MUTE
SCORRIMENTO DX
PORTA
CHIAVE
OK
OCCHIO
SCORRIMENTO SX
CONFIGURAZIONE
CHIAMATA PORTINERIA
per accedere al menù di configurazione dell'indirizzo del dispositivo (operazione confermata da un suono
o
per accedere al menù di associazione della postazione interna con le postazioni esterne installate nell'impianto.
o ed il pulsante per confermare la scelta.
per 5 secondi per accedere all'apposito menù di configurazione.Per modificare l'associazione del dispositivo con
per 5 secondi. Il dispositivo emetterà un suono di conferma e ripristinerà i
SIGNIFICATO
Premere per accedere all'interfaccia di comunicazione e per rispondere/concludere una chiamata.
La pressione durante lo stand-by consente l'accesso alla pagina di selezione della suoneria.
Una breve pressione attiva/disattiva la tacitazione della suoneria di chiamata (il LED in
corrispondenza dell'icona si illuminerà più intensamente).
La pressione prolungata propagherà ad eventuali altre stazioni slave dello stesso appartamento
l'attivazione/ disattivazione della tacitazione.
Nessuna funzione in Stand-by. Apertura varchi della postazione visualizzata in funzionamento.
Pressione breve: apertura varco #2 - Pressione 3 sec: apertura varco #4
Nessuna funzione in Stand-by. Apertura varchi della postazione visualizzata in funzionamento.
Pressione breve: apertura varco #1 - Pressione 3 sec: apertura varco #3
apre il collegamento audio-video con la postazione esterna. Premendo nuovamente il pulsante
sono visualizzate le altre postazioni esterne o eventuali telecamere aggiuntive.
Nel primo minuto dall'accensione, una pressione prolungata fa accedere al menù d'indirizzamento
del dispositivo.
Dopo il primo minuto dall'accensione, una breve pressione attiva la chiamata verso la portineria.
Una postazione interna diviene portineria quando gli è assegnato l'indirizzo 200.
1
Ingresso pulsante campanello fuoriporta (3)
Connettore maschio polarizzato 2 poli (completo di cavetto da
10 cm fornito a corredo)
• Terminale 1: GND
• Terminale 2: ingresso campanello
Nota: utilizzare pulsante normalmente aperto con libero da
potenziale (es. 44x005).
ed il pulsante per confermare la scelta.
lampeggia per segnalare che la
