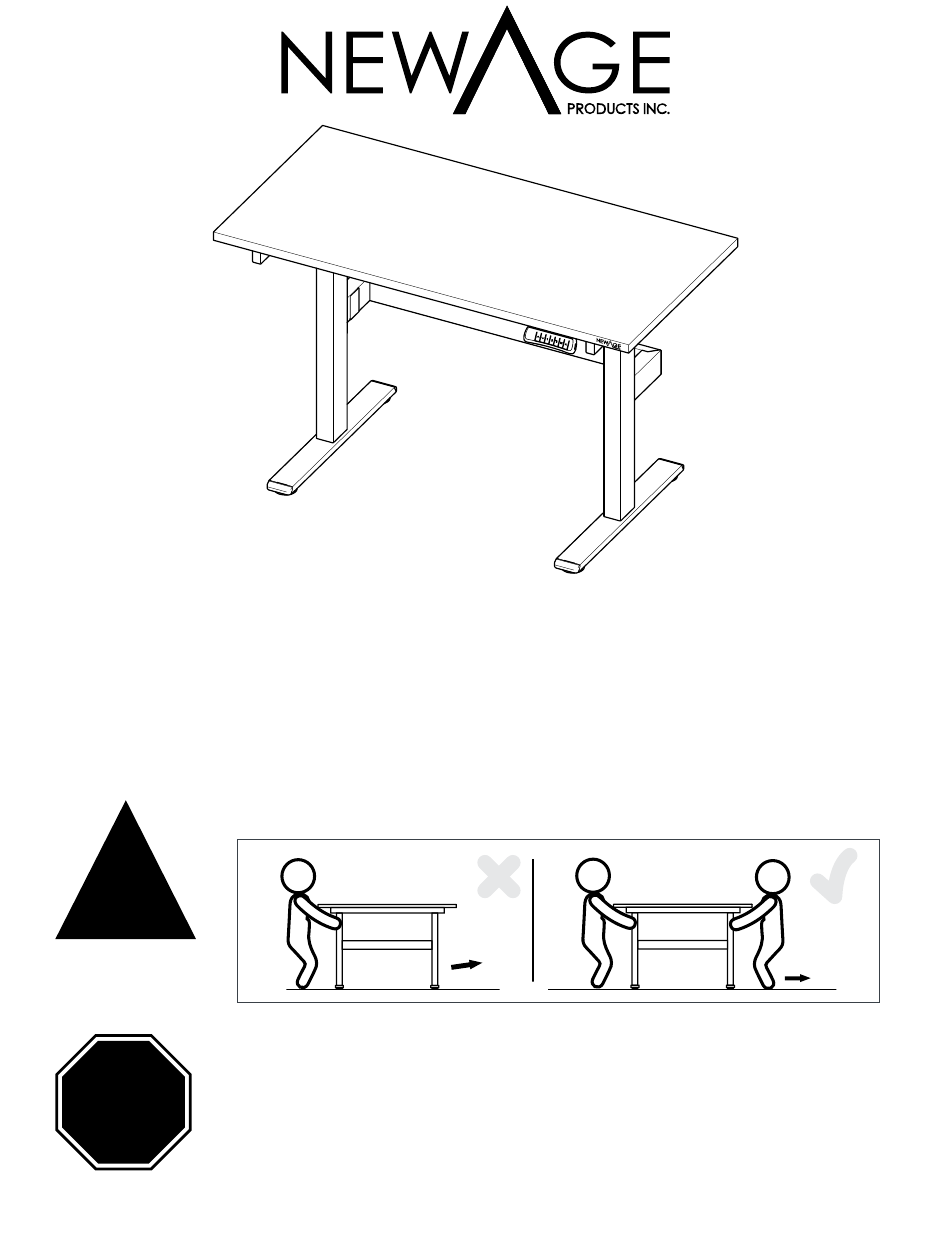

ELECTRIC ADJUSTABLE HEIGHT
WORK TABLE
INSTALLATION AND OPERATION GUIDE
Warning: Excessive weight hazard!
Use two or more people to move, assemble, or install the worktable to
avoid back injury. Do not leave children unattended near the worktable.
!
ATTENTION:
Is your
damaged?
Work Table
STOP
Need help or spare parts? For fastest service,
contact NewAge Products at 1-877-306-8930;
or support@newageproducts.com.
Do not return to the retailer.
IM-PB3.202A-02-Rev2.1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 48061 and is the answer not in the manual?

Questions and answers

Summary of Contents for NewAge Products 48061

  • Page 1 Do not leave children unattended near the worktable. ATTENTION: Is your damaged? Work Table STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. IM-PB3.202A-02-Rev2.1...
  • Page 2 IMPORTANT Read all instructions before using this worktable. Use this product only for its intended purpose as described in this instruction manual. Always exercise basic safety precautions, as described below. After reading the instruction manual, store it in an accessible place where the user(s) of this product can easily find it. DANGER To reduce the risk of fire, electrical shock : Always unplug this product from the electrical outlet before cleaning.
  • Page 3 Index Warnings Unpacking Product Inspection Tools Needed Worktops Accessories Product Specifications Parts Supplied Hardwares Worktop Frame Assembly Installing the Lifting Columns Installing the Feet & Transmission Rod Installing the Transmission Tube Assembling Transmission Tube Cover Installing Support Beams Installing Control Box & Controller Installing the Cables Accessory Installation Handset Controller Specifications...
  • Page 4 Warnings 1. Power supply: AC 100V-240V,50/60Hz 2. Service Environment: 0-40°C 3. Unplug the power plug before cleaning. Wipe the dust on the surface with a damp cloth. When cleaning, make sure the droplets don’t get into the internal parts & electrical compo- nents.
  • Page 5: Product Inspection

    Product Inspection • Check to see if all the parts are received as per the order. • Contact NewAge Products at 1-877-306-8930; for any missing parts. • Inspect the products for any damages before starting the installation. •...
  • Page 6 Worktop SKU 32011 SKU 32111 56 in. Bamboo Worktop 56 in. Stainless Steel Worktop Accessories SKU 48080 Adjustable Height Work Table Drawer Weight Capacity - 55lbs 22” 1.9” 8.6”...
  • Page 7: Product Specifications

    Product Specifications SKU 48061 56 in. Electric Adjustable Height Work Table lbs. 43.3” 29.5” 26.8” 39.8” 23.6” Work Table Max Height 43.3” Work Table Min Height 29.5” Height Adjustments 17.4” Adjustment Speed 15mm/s Weight Capacity 500lbs USB Outlet Single USB Charger...
  • Page 8 Parts Supplied & Spare Parts Detail A...
  • Page 9 Parts Supplied & Spare Parts Spare Spare Engg Part No. Description Part Part Flat Tip Set Screw M5x6 H00689A-01 H00690A-01 Button Head Hex Screw M6x8 H00691A-01 Button Head Hex Screw M6x16 Hex Head Bolts M8x16 H00692A-01 Button Head Hex Screw M8x30 H00693A-01 H00694A-01 Button Head Hex Screw M6x30...
  • Page 10 Hardwares 2x Flat Tip 4x Button Head 20x Button Head 4x Hex Head Bolts Screw M5x6 (A) Hex Screw M6x8 (B) Hex Screw M6x16 (C) M8x16 (D) 4x Button Head 4x Cable Tie 8x Button Head 13mm Wrench Hex Screw M8x30 Hex Screw M6x30 2x Self 2x Self Tapping...
  • Page 11 Worktop Frame Assembly Parts required. 4 x M8 Button Head 12 x Button Head Hex Allen Key 4x4 Allen Key 5x5 Hex Screws (E) Screws M6x16 (C) Attach the desk frame beam tube to the desk frame support tube using screw(E). Tighten the screws(E) with a 5 x 5 allen key.
  • Page 12 Installing the Lifting Columns Connect the right lifting columns to the desk frame beam tube using screws(B). Parts required. Tighten the screws(B) with a 4 x 4 allen key. 8 x M6x16 Button Allen Key 4x4 Head Hex Screws Repeat step 4 to install the left lifting column.
  • Page 13 Installing the Feet & Transmission Rod Connect the left and right columns to Parts required. the feet. Tighten the screws(G) with a 4x4 allen key. Allen Key 4x4 8 x M6 Button Head Hex Screws Insert one end of the transmission hexagonal rod in the right lifting column.
  • Page 14 Installing the Transmission Tube Connect the other end of the hexagonal Parts required. rod to the transmission tube. 2 x M5 Flat Tip Allen Key Screws (A) 2.5x2.5 Align the screws (A) with the slot on the Tighten the screws(A) with a 2.5x2.5 hexagonal rod.
  • Page 15 Assembling Transmission Tube Cover Parts required. 4 x M6 Button Allen Key 4x4 Head Hex Screws Connect the cover to the left and right columns using screws (B). Tighten the screws (B) with a 4x4 allen key.
  • Page 16 Installing Support Beam Remove the decorative cover on the Parts required. support beam. 13mm Wrench 4 x M8 Hex Headed Bolts (D) Assemble the support beam with the Reassemble the decorative cover on bolts(D) to the left and right columns the support beam.
  • Page 17 Installing Control Box & the Controller Assemble the Control Box to the the table top with the screws(J). Tighten Parts required the screws with the screw driver. Control Box 2xSelf Tapping #2 Philips Screw 4.2x19 Screws Driver Note: The Self Tapping 4.2x25 Screws (K) is packed along with the Handset Controller. Assemble the handset controller to the the table top with the screws.
  • Page 18: Installing The Cables

    Installing the Cables Connect the Handset controller Cable, power cord Parts required and motor connector to the control Box. POWER CONNECTOR PLUG DC CONNECTOR PLUG CONTROL BOX MOTOR MOTOR CONNECTOR PLUG HANDSET CONNECTOR PLUG 4 x Cable Tie HANDSET CONTROLLER Paste the Cable Tie(F) on the worktop.
  • Page 19: Accessory Installation

    Accessory Installation Parts required 4 x M6x16 Button Allen Key 4x4 Pull out Drawer Head Screws Install the drawer to the table top with the screws. Tighten the screws with allen key.
  • Page 20 Handset Controller Specifications Up/Down Memory 1/2/3 Movement LED Display Sit-Stand Reminder Handset Controller Operations Height Adjustable Function Push the button to adjust the height of the table. Memory Function • Push the “M” memory button to save the desired height. •...
  • Page 21 Handset Controller Specifications Sit-Stand Reminder Function • Push the “A” button to activate the Reminder function • The default reminder is set at 45 minutes “ ” • Use the “ ” or “ ” button to adjust the reminder time once the display screen is activated.
  • Page 22: Troubleshooting

    Troubleshooting • Check if all the cables are connected. • Check if the load is too heavy - should not exceed 500 lbs. • Reset LED display is ” AS ”. • Manual Reset, • Press the M + 3 button for more than 3 seconds. •...
  • Page 23 WHAT IS COVERED When this product is installed, operated and maintained according to the instructions attached to or furnished with the product, NewAge Products Inc. will replace the defective product or parts if the part fails as a result of defective materials or workmanship for the warranty duration from the purchase date of the product.
  • Page 24 Ne pas laisser les enfants sans surveillance près des établis. ATTENTION: Est votre table de travail endommagée? ARRÊT Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts.com. Ne pas retourner au détaillant. IM-PB3.202A-02-Rev2.1...
  • Page 25 IMPORTANT Lisez toutes les instructions avant d’utiliser cette table de travail. N’utilisez ce produit que pour l’usage auquel il est destiné, comme décrit dans ce manuel d’instructions. Prenez toujours des précautions de sécurité de base, comme décrit ci-dessous. Après avoir lu le manuel d’instructions, conservez-le dans un endroit accessible où le ou les utilisateurs de ce produit pourront le trouver facilement.
  • Page 26 Index Avertissements Déballage Inspection du produit Outils requis Plans de travail Accessoires Spécifications du produit Pièces fournies Visserie Assemblage du cadre du plan de travail Installation des montants de levage Installation des pieds et de la tige de transmission Installation du tube de transmission Assemblage du couvercle du tube de transmission Installation des montants de soutien Installation du boîtier de commande et du contrôleur...
  • Page 27 Avertissements 1. Alimentation électrique : 100 V-240 VCA, 50/60 Hz 2. Environnement de service : 0-40 °C 3. Débranchez la fiche d’alimentation avant le nettoyage. Essuyez la poussière sur la surface avec un chiffon humide. Lors du nettoyage, veillez à ce que les gouttelettes ne pénètrent pas dans les pièces internes et les composants électriques.
  • Page 28: Inspection Du Produit

    Déballage • Commencer par placer le paquet sur une surface plane couverte. • Enlever les cartons, le matériel d’emballage en mousse et les sacs en plastique transparents. • Jeter/recycler tous les matériaux d’emballage. • Vérifier le contenu de la boîte et rassembler les outils requis. Voir « Pièces » et « Outils nécessaires » Inspection du produit •...
  • Page 29: Plan De Travail

    Plan de travail SKU 32011 SKU 32111 Plan de travail en bambou de 56 po Plan de travail en acier inoxydable de 56 po Accessories SKU 48080 Tiroir de table de travail à hau- teur réglable 1,99po Capacité de charge - 55 lbs 22 po 8,6 po...
  • Page 30: Spécifications Du Produit

    Spécifications du produit SKU 48061 Table de travail électrique à hauteur réglable de 56 po lbs. 43,3 29,5 po 26,8 po 39,8 po 23,6 po Hauteur max. de la table de travail 43,3 po Hauteur min. de la table de travail 29,5 po Réglages de la hauteur 17,4 po...
  • Page 31 Pièces fournies et pièces de rechange Detail A...
  • Page 32 Pièces fournies et pièces de rechange UGS de Qté. de Nº  technique de pièce pièce MENCLA- Nº Description TURE de re- de re- pièce Qté. change change H00689A-01 Vis à tête plate M5x6 Vis hexagonale à tête ronde M6X8 H00690A-01 H00691A-01 Vis hexagonale à...
  • Page 33 Visserie 4x Vis à tête ronde 2x Vis à tête 4x Boulons à tête 20x Vis hexagonales Vis hexagonales plate M5x6 (A) hexagonale à tête ronde M6x16 (C) M6x8 (B) M8x16 (D) 4x Vis hexagonales à tête ronde M8x30 4x Attache 8xVis hexagonales Clé...
  • Page 34 Assemblage du cadre du plan de travail Pièces requises. 4x Vis hexagonales M8 12x Vis hexagonales à tête Clé hexagonale 5x5 Clé hexagonale 4x4 à tête ronde (E) ronde M6x16 (C) Fixez le tube du montant du cadre du bureau au tube de soutien du cadre du bureau à l’aide de la vis (E).
  • Page 35 Installation des montants de levage Fixez les montants de levage de droite au tube de montant du cadre du bu- reau à l’aide des vis (B). Serrez les vis (B) Pièces requises. à l’aide d’une clé hexagonale 4 x 4. 8x vis hexago- Clé...
  • Page 36 Installation des pieds et de la tige de transmission Reliez les montants de gauche et de droite au niveau des pieds. Serrez les Pièces requises. vis (G) à l’aide d’une clé hexagonale 4x4. Clé hexagonale 8x vis hexago- nales à tête ronde M6 (G) Insérez une extrémité...
  • Page 37 Installation du tube de transmission Connectez l’autre extrémité de la tige Pièces requises. hexagonale au tube de transmission. 2 x Vis à tête plate Clé hexagonale M5 (A) 2.5x2.5 Alignez les vis (A) avec la fente de la Serrez les vis (A) à l’aide d’une clé tige hexagonale.
  • Page 38 Assemblage du couvercle du tube de transmission Pièces requises. 4x vis hexagonales Clé hexagonale à tête ronde M6 Fixez le couvercle aux montants gauche et droit à l’aide de vis (B). Serrez les vis (B) à l’aide d’une clé hexagonale 4x4.
  • Page 39 Installation des montants de soutien Retirez le couvercle décoratif du mon- Pièces requises. tant de soutien. 4x Boulons à tête hexagonale M8 (D) Clé de 13 mm (I) Assemblez le montant de soutien Ré-assemblez le couvercle décoratif avec les boulons (D) sur les montants sur le montant de soutien.
  • Page 40 Installation du boîtier de commande et du contrôleur Assemblez le boîtier de commande au Pièces requises plateau de la table à l’aide des vis (J). Serrez les vis à l’aide d’une tournevis. Boîtier de commande 2 vis autotaraudeuses Tournevis à 4.2x19 empreinte cruciforme #2...
  • Page 41: Installation Des Câbles

    Installation des câbles Connectez le câble du contrôleur du casque, le cordon Pièces requises d’alimentation et le connecteur du moteur au boîtier de commande. POWER CONNECTOR PLUG DC CONNECTOR PLUG CONTROL BOX MOTOR MOTOR CONNECTOR PLUG HANDSET CONNECTOR PLUG 4 x Attache de câble (F) HANDSET CONTROLLER Collez l’attache de câble (F) sur le plan de travail.
  • Page 42: Installation Des Accessoires

    Installation des accessoires Pièces requises 4x vis hexagonales Clé hexagonale Tiroir coulissant à tête ronde M6x16 Installez le tiroir sur le plateau de la table à l’aide des vis. Serrez les vis à l’aide d’une clé hexagonale.
  • Page 43 Spécifications du contrôleur du combiné Mouvement vers le Mémoire 1/2/3 haut/bas Rappel de Affichage à DEL la position assisedebout Opérations du contrôleur du Combiné Fonction de réglage de la hauteur Appuyez sur le bouton pour régler la hauteur de la table. Fonction mémoire •...
  • Page 44 Spécifications du contrôleur du combiné Fonction de rappel de la position assise-debout • Appuyez sur le bouton “A” pour activer la fonction Rappel. • Le rappel par défaut est fixé à 45 minutes “ ” • Utilisez le bouton “ ” ou “ ”...
  • Page 45: Dépannage

    Dépannage • Vérifiez si tous les câbles sont connectés. • Vérifiez si la charge est trop lourde - elle ne doit pas dépasser 500 lb. • L’affichage à DEL de réinitialisation est ” AS ”. • Réinitialisation manuelle, • Appuyez sur le bouton M + 3 pendant plus de 3 secondes. •...
  • Page 46 CE QUI EST COUVERT Lorsque ce produit est installé, utilisé et entretenu conformément aux instructions jointes ou fournies avec le produit, NewAge Products Inc. remplacera le produit ou les pièces défectueux si la pièce tombe en panne en raison de matériaux défectueux ou de fabrication pendant la durée de la garantie à...
