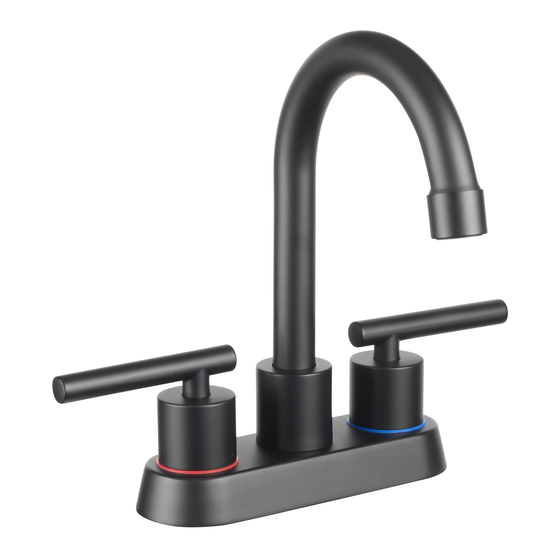

LF PROJECT SOURCE LARTON BPS-101-MB Manual

Bathroom sink faucet with pop-up drain

Hide thumbs

Table Of Contents

Available languages

Quick Links

Download this manual

PROJECT SOURCE and logo design are trademarks

LARTON

ATTACH YOUR RECEIPT HERE

Serial Number ___________________________ Purchase Date ___________________________

Questions, problems, missing parts? Before returning to the store, call our customer service department at

866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us at ascs@lowes.com.

SG24173

BATHROOM SINK

MODEL # BPS-101-MB, BPS-101-BG,

ITEM #5683672, BPS-101-BG,

BPS-101-BN, BPS-101-GM

FAUCET WITH

POP-UP DRAIN

BPS-101-BN, BPS-101-GM

Español p. 9

03/2024

Table of Contents

Need help?

Do you have a question about the PROJECT SOURCE LARTON BPS-101-MB and is the answer not in the manual?

Questions and answers

Summary of Contents for LF PROJECT SOURCE LARTON BPS-101-MB

Page 1 FAUCET WITH POP-UP DRAIN MODEL # BPS-101-MB, BPS-101-BG, PROJECT SOURCE and logo design are trademarks BPS-101-BN, BPS-101-GM or registered trademarks of LF, LLC. All rights reserved. Español p. 9 LARTON ATTACH YOUR RECEIPT HERE Serial Number ___________________________ Purchase Date ___________________________ Questions, problems, missing parts? Before returning to the store, call our customer service department at 866-389-8827, 8 a.m.
Page 2: Package Contents
PACKAGE CONTENTS PART DESCRIPTION QUANTITY Faucet body Pop-up drain Due to constant design and quality improvements, the product may look slightly different from the picture. HARDWARE CONTENTS (not shown actual size) Rubber washer Mounting nut Drain gasket Drain mounting nut Qty.
Page 3: Safety Information
SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. CAUTION • If you solder the joints during installation of the faucet, the seats, cartridges, and washers must be removed before using a flame or the warranty will be voided on these parts. •...
Page 4: Installation Instructions
INSTALLATION INSTRUCTIONS Shut off the water at the supply valves under the sink or at the main water supply. Disconnect the supply lines. Remove the existing faucet from the sink. Clean and dry the surface area where the new faucet will be mounted.
Page 5 INSTALLATION INSTRUCTIONS (Continued) Remove the old pop-up drain assembly. Clean all sink surfaces to remove old putty and dirt before installing the new drain assembly. To install the pop-up drain assembly, remove the bottom drain gasket (CC) and drain mounting nut (DD) from the pop-up drain (B).
Page 6: Care And Cleaning
OPERATING INSTRUCTIONS The lever handles control the flow of hot and cold water to the faucet. Moving the handle forward opens the cartridge and causes water to flow from the spout. Rotate the handle on the right side of the faucet forward for cold water. Rotate the handle on the left side of the faucet forward for hot water. The degree of handle opening determines the volume of water flow.
Page 7: Replacement Parts List
ROUGH-IN REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 866-389 8827, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us at ascs@lowes.com. Note: Appearance of actual parts may vary from the drawing.
Page 8: Limited Lifetime Warranty
REPLACEMENT PARTS LIST (Continued) PART # PART DESCRIPTION BPS-101-MB BPS-101-BN BPS-101-BG BPS-101-GM Aerator assembly RP 00023MB RP 00023BN RP 00023BG RP 00023GM Handle assembly RP 00035MB RP 00035BN RP 00035BG RP 00035GM Cartridge retaining nut RP 00039 RP 00039 RP 00039 RP 00039 Cartridge RP 00040...
Page 9 DESAGÜE EMERGENTE MODELO # BPS-101-MB, BPS-101-BG, PROJECT SOURCE y el diseño del logotipo son marcas comerciales BPS-101-BN, BPS-101-GM o marcas registradas de LF, LLC. Todos los derechos reservados. LARTON ADJUNTE SU RECIBO AQUÍ Número de serie _________________________ Fecha de compra ________________________ ¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de...
Page 10: Contenido Del Paquete
CONTENIDO DEL PAQUETE PIEZA DESCRIPCIÓN CANTIDAD Cuerpo del grifo Drenaje emergente Debido a las constantes mejoras de diseño y calidad, es posible que el producto se vea ligeramente diferente de la imagen. ADITAMENTOS (no se muestran en tamaño real) Arandela de goma Tuerca de montaje Empaque del Tuerca de montaje...
Page 11: Información De Seguridad
INFORMACIÓN DE SEGURIDAD Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. PRECAUCIÓN • Si suelda las juntas durante la instalación del grifo, se deben retirar los asientos, los cartuchos y las arandelas antes de usar la llama. De lo contrario, se anulará la garantía de dichas piezas. •...
Page 12: Instrucciones De Instalación
INSTRUCCIONES DE INSTALACIÓN Cierre las válvulas de entrada de agua debajo del fregadero o el suministro de agua principal. Desconecte las líneas de entrada. Retire el grifo existente del fregadero. Limpie y seque el área superficial donde se colocará el nuevo grifo. Inserte los vástagos (2.1) del cuerpo del grifo (A) en los orificios del lavamanos.
Page 13 INSTRUCCIONES DE INSTALACIÓN (Continuación) Retire el viejo conjunto de drenage emergente. Limpie todas las superficies del lavabo para eliminar la masilla y la suciedad viejas antes de instalar el nuevo conjunto de drenaje. Para instalar el desagüe emergente, retire el empaque de desagüe inferior (CC) y la tuerca de montaje del desagüe (DD) del desagüe emergente (B).
Page 14: Instrucciones De Funcionamiento
INSTRUCCIONES DE FUNCIONAMIENTO Las manijas de palanca controlan el flujo de agua caliente y fría del grifo. Mover la manija hacia delante abre el cartucho y hace que el agua fluya desde la boquilla. Gire la manija en el lado derecho del grifo hacia delante para obtener agua fría.
Page 15: Instalación Empotrada
INSTALACIÓN EMPOTRADA LISTA DE PIEZAS DE REPUESTO Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 866-389-8827, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede ponerse en contacto con nosotros en ascs@lowes.com.
Page 16: Garantía Limitada De Por Vida
LISTA DE PIEZAS DE REPUESTO (Continuación) PIEZA # PIEZA DESCRIPCIÓN BPS-101-MB BPS-101-BN BPS-101-BG BPS-101-GM Ensamble del aireador RP 00023MB RP 00023BN RP 00023BG RP 00023GM Ensamble de la manija RP 00035MB RP 00035BN RP 00035BG RP 00035GM Tuerca de retención del RP 00039 RP 00039 RP 00039...
