AS LED Lighting MFX big 4 Mounting Instructions

Hide thumbs
1
2
3
4
5
6
7
8

Advertisement

Table of Contents

Bewahren Sie diese Anleitung auf für zukünftige Wartungsarbeiten oder Demontagen. Wichtige Informationen zu AS Leuchten sowie
zur Leuchtenwartung und –entsorgung finden Sie im Internet:
www.as-led.de
Keep these instructions for future maintenance work or dismantling.
For important information of AS luminaires and on maintaining and disposing of luminaires, please visit our webpage at:
www.as-led.de
AS LED Lighting GmbH
Seeshaupter Str. 2
82377 Penzberg
Tel. +49 (0) 8856 80006-0
Fax +49 (0) 8856 80006-99
info@as-led.de
- www.as-led.de
Montageanleitung
Mounting instructions

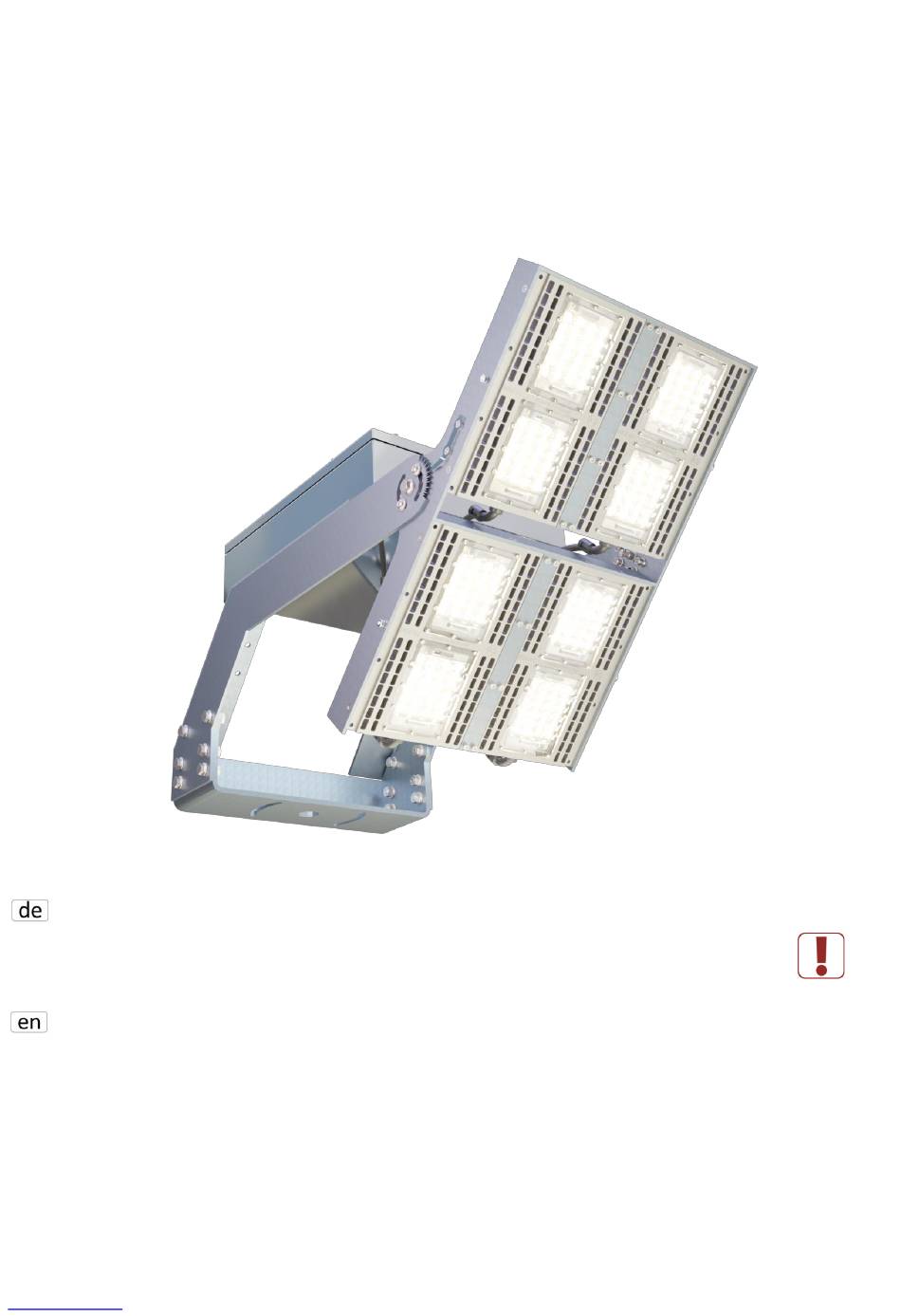

MFX _big_4

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MFX big 4 and is the answer not in the manual?

Questions and answers

Related Manuals for AS LED Lighting MFX big 4

Summary of Contents for AS LED Lighting MFX big 4

  • Page 1 Keep these instructions for future maintenance work or dismantling. For important information of AS luminaires and on maintaining and disposing of luminaires, please visit our webpage at: www.as-led.de AS LED Lighting GmbH Seeshaupter Str. 2 82377 Penzberg Tel. +49 (0) 8856 80006-0 Fax +49 (0) 8856 80006-99 info@as-led.de...
  • Page 2 • To keep the warranty of the luminaire upright, it must not be opened. • Further modification for technical specification only by AS LED Lighting GmbH. • The manufacturer bears no liability for damage caused by inappropriate use or application.
  • Page 3 MFX_big Montageanleitung Leuchten Typen und Maße Luminaire types and dimensions Leuchte MFX_big-100050--X-04-Y X= 730/740/750/757/830/840/850/857/865/940/950 Y= TB/EB/B/TS/ASY180 Bild 1 https://www.as-led.de/ Seite 2 von 8 Rev. 08.01.2025...

  • Page 4: Scope Of Delivery

    MFX_big Montageanleitung Lieferumfang Scope of delivery https://www.as-led.de/! Leuchte Luminaire Bild 2 Falsch Wrong Achtung: Der MFX_big_4 darf nicht auf die Moduleinheit gestellt werden! Der MFX_big_4 oder der Klemmkasten dürfen nicht an Kabeln; Leitungen oder Schutzschläuchen aufgehängt oder getragen werden! Es ist darauf zu achten, dass nichts auf die Linse gelegt wird! Bei Schäden durch Nichteinhaltung entfällt der Garantieanspruch.
  • Page 5 MFX_big Montageanleitung Information: Schraube nicht in Lieferumfang erhalten. Information: Screw is not included in the delivery. Bild 4 Stromversorgungskabel anschließen Connect power supply cable Bild 5 https://www.as-led.de/ Seite 4 von 8 Rev. 08.01.2025...
  • Page 6 MFX_big Montageanleitung Stellen Sie den MFX_big gemäß der Angaben aus der Lichtplanung mit passendem Winkel ein. Set the MFX_big according to the specifications from the lighting design with the appropriate angle. Bild 6 https://www.as-led.de/ Seite 5 von 8 Rev. 08.01.2025...

  • Page 7: Elektrischer Anschluss

    MFX_big Montageanleitung Elektrischer Anschluss Electrical connection Belegung Anschlusskabel Netzteil Connection 3-polig Farbe Symbole cable 3-pole Colour Symbols assignment Power supply unit Braun/brown Phase Neutralleiter Blau/blue Grün/green Gelb/yellow Bild 7 Netzteilkasten Power supply box Netzteil: Power supply: HLG-480-24AB Meanwell Bild 8 https://www.as-led.de/ Seite 6 von 8 Rev.

  • Page 8: Installation Information

    MFX_big Montageanleitung Maximale Belastung von Leistungsschutzautomaten HLG-480H-24AB Maximum load of automatic circuit breakers HLG-480H-24AB Sicherungsautomat Einschaltstrom Installation Ø 1,5 mm 2,5 mm 1,5 mm 1,5 mm 1,5 mm 2,5 mm Pulsdauer Anzahl Leuchten 1800µs Bild 9 Installationshinweis Installation information Die Lichtquelle/die Module dieser Leuchte sind austauschbar. Wenn die Lichtquelle ihr Lebensdauerende erreicht hat, können die Module ersetzt werden.

Table of Contents
