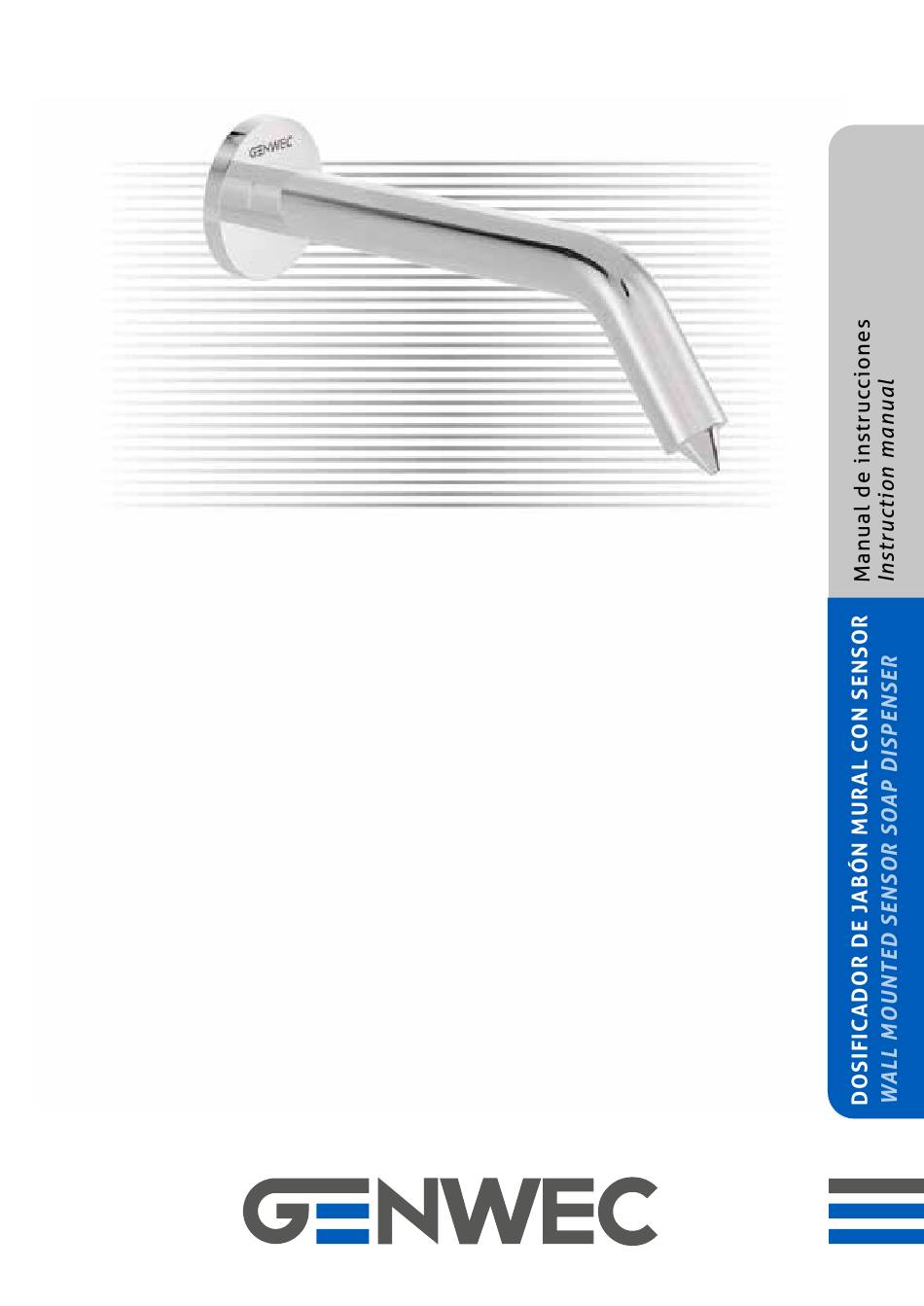

- Page 1 Ref.: GW13 22 06 02 - GW13 22 06 03 ®...
-
Page 2: Dimensiones Del Producto
INTRODUCCIÓN El dispensador de jabón ‘Genwec’ GW13 22 06 02/GW13 22 06 03 es un dispositivo de accionamiento automático (sensor IR) preparado para su instalación en pared. El cuerpo principal del dosificador, situado en pared, es de latón con dos acabados posibles (GW 22 06 02 brillante y GW13 22 06 03 negro mate). -
Page 3: Componentes Principales
COMPONENTES PRINCIPALES Placa de fijación Botón Unidad de control Unión del tubo de líquido Sensor Botella de jabón (1000 ml) Tacos de plástico Tornillos para pared M4x25 Caja de pilas... -
Page 4: Instalación
INSTALACIÓN Advertencias • El dispensador no debe ser instalado en una ubicación en la que se refleje la luz del sol • No deben utilizarse productos corrosivos para la limpieza del dispensador • Se sugiere utilizar jabones líquidos sanitarios adecuados para el lavado de las manos. Evitar jabones muy viscosos. - Page 5 Conectar los terminales ‘rojos’ procedentes del grifo y la alimentación (caja de pilas o adaptador eléctrico). Asegurar el cierre entre ambos. Av. Joan Carles I, 46-48 08908 L´Hospitalet de Llobregat - Barcelona - (SPAIN) Conectar los tubos de jabón a la válvula según la figura www.genwec.com...
-
Page 6: Instrucciones De Uso
INSTALACIÓN Conectar el tubo procedente de la salida de jabón *SIN CONECTAR Conectar al tubo blanco de jabón 6.- Recirculación del jabón tras la instalación Trascurridos los primeros 20 segundos tras el suministro eléctrico, el dispensador ajustará automáticamente la distancia de detección según el entorno. Pulsar el botón de llenado rápido situado en la parte superior de la unidad de control y el tubo se llenará... -
Page 7: Mantenimiento Y Limpieza
MANTENIMIENTO Y LIMPIEZA Si observa la presencia de cualquier objeto o rastros de suciedad en el sensor de detección de las manos, retirar dicho objeto o limpiar. En ningún caso debe rociarse el sensor con agua puesto que puede dañar irreversiblemente los circuitos internos. - Page 8 SOLUCIÓN DE PROBLEMAS b) No fluye el jabón con la cantidad habitual Causa Actuación El jabón es muy viscoso Hacer uso de un jabón más fluido La salida de jabón está taponada Limpiar la salida asegurando que no quedan restos de jabón seco La valvula está...
-
Page 9: Product Size
The body of the dispenser which is the visible part is made of brass with two possible finishes (GW13 22 06 02, bright and GW13 22 06 02 matt black). It incorporates the bent cannula for soap dispensing and the IR sensor for hands detection. Main parts are the plastic bottle (1000 ml capacity), the main control unit (it includes a button for quick filling&recycling the soap from the tube), the metal fixation plate, the main brass body, internal tube... - Page 10 MAIN PARTS AND CONTENTS Fixation plate Button Control unit Liquid tube Sensor join Soap bottle (1000 ml) Plastic wall M4x25 plug screws Battery box Battery box...
-
Page 11: Installation
INSTALLATION Important issues • Do not install this product in a place where the sunlight is directly exposed or reflected to the induction window. • Do not use corrosive cleaning agents to clean the product. • Use preferably hand sanitized soap. Installation diagram Pre-buried Ø... - Page 12 INSTALLATION Decorative Fixed ring cover Screws Fixed connector Installing the pre-buried box Installing the faucet 70-85 mm Pre-buried box Fixed ring Pre-buried box Anaerobic glue Fixed connector (Plastic) Screws Screws Fixed onnector Wall Wall Wall ① ② 3.Install the control unit Put the control unit bracket on the wall and mark the positioning holes.
-
Page 13: Use Instruction
Connect to the faucet liquid tube *NO CONNECTION Connect to the white soap tube 6. Debugging after installation Within 20 seconds after switching on the power supply, the product will automatically adjust the sensing distance according to the environment. Press the button on the control unit once and the liquid soap will quickly fill up the empty liquid tube. -
Page 14: Maintenance And Cleaning
MAINTENANCE AND CLEANING If there is any dirt on the sensor, please clean it up in time so as not to affect the using effect. It is stricly forbidden to rinse the faucet with water, so as not to damage the internal circuits. Clean the filter net when refill the liquid soap every time. - Page 15 b) Soap liquid flow is not smooth Cause Checkpoint Soap viscosity is too high Use another liquid soap Liquid outlet blockage Clean the liquid outlet Filter net in the bottle blockage Clean the filter net...
- Page 16 ® ® WASHROOM EQUIPMENT & COMP . WASHROOM EQUIPMENT & COMP . Av. Joan Carles I, 46-48 Av. Joan Carles I, 46-48 08908 L´Hospitalet de Llobregat - Barcelona - (SPAIN) 08908 L´Hospitalet de Llobregat - Barcelona - (SPAIN) www.genwec.com www.genwec.com...
