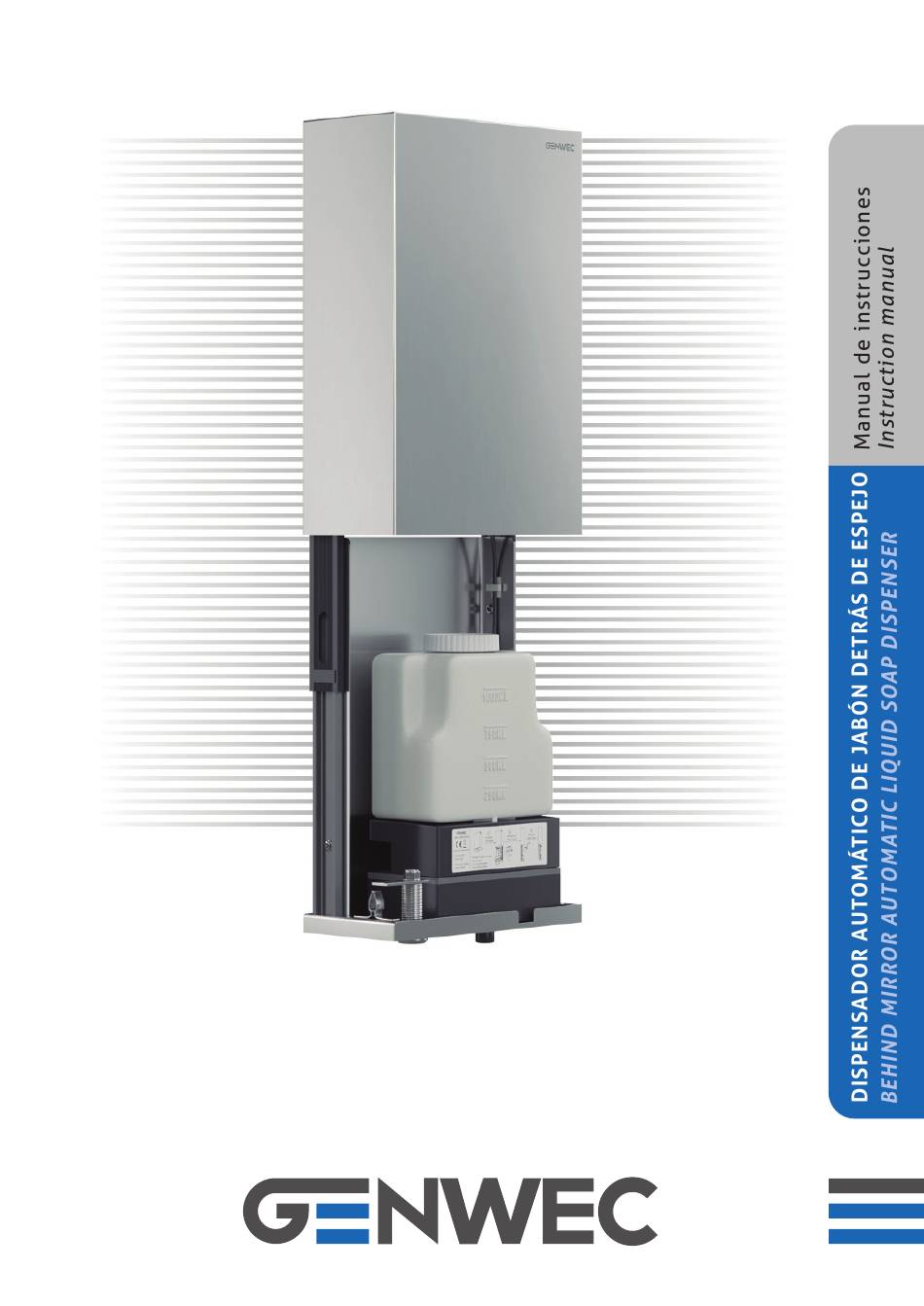

- Page 1 Ref.: GW13 20 04 01 ®...
-
Page 2: Especificaciones Tecnicas
INTRODUCCIÓN Este producto dispone de un sensor IR para accionar de forma automática la dispensación de jabón. Para garantizar el adecuado uso y funcionamiento de este dosificador de jabón, debe seguirse las instrucciones contenidas en este manual. Una instalación inadecuada o un mal uso de este dosificador puede ocasionar la avería del mismo o la pérdida de la garantía. -
Page 3: Diagrama De Instalación
DIAGRAMA DE INSTALACIÓN Unidades: mm. INSTALACION A PARED Usar el agujero para tiar del cajon hacia abajo 1. Marcar la posición de los agujeros de montaje para poder acceder al interior del dispensador. 2. Taladrar los agujeros marcados según el diámetro correspondiente a los tacos suministrados... - Page 4 INSTALACION A PARED 3,5-4 mm Pared Introducir los tornillos M4 en los tacos ya Fijar el dosificador de jabón en la pared. instalados manteniendo una distancia entre la cabeza del mismo y la pared de 3.5 – 4.0 mm LLENADO DE JABON El led rojo parpadeando indica que falta jabón Desplegar el cajón hacia abajo.
-
Page 5: Instrucciones De Uso
08908 L´Hospitalet de Llobregat - Barcelona - (SPAIN) NOTA: 1) Está contraindicado el uso de jabón muy viscoso puesto que puede bloquear el tubo inter- no de circulación del mismo o la dosificación puede ser insuficiente. www.genwec.com 2) No debe ser extraida la válvula interna de jabón. - Page 6 GUIA DE PROBLEMAS Y SUS SOLUCIONES Considerar las siguientes recomendaciones antes de contactar al SAC ‘Genwec’, A PROBLEMA CAUSA SOLUCION La dosificacion no es fluida o El nivel de viscosidad del jabón Debe usarse un jabón menos intermitente utilizado es excesivo viscoso La boca de salida está...
-
Page 7: General Description
GENERAL DESCRIPTION Thank you very much for buying this behind mirror fixed soap dispenser. This sensor soap dispenser is equipped with a sensor for activating the soap dispenser pump. To ensure proper installation and use, please read the following instructions carefully. Improper installation or use may cause a malfunction and/or void the warranty. -
Page 8: Installation Diagram
INSTALLATION DIAGRAM Unit: mm. Units: mm. INSTALLATION TO WALL Hold the round hole and pull the soap 1. Mark the location of the mounting holes dispenser down according to the left figure. 2. Drill four holes with the drilling diameter according to constructor needs... - Page 9 3,5-4 mm Wall Secure the M4 screws into the plastic wall plug Fix the soap dispenser to the wall using the side until the distance between the screw head and brackets with holes. the wall is 3.5 -4 mm. ADDING SOAP Flashing red light indicates lack of soap.
-
Page 10: Switch The Power On
1) It is forbidden to use viscous soap otherwise it is easy to lead to clogging of the liquid tube or 08908 L´Hospitalet de Llobregat - Barcelona - (SPAIN) poor soap dispensing. www.genwec.com 2) Do not remove the filter net in the filling port. -
Page 11: Troubleshooting List
TROUBLESHOOTING LIST Check the following before contacting Genwec service suppport: PROBLEM CAUSE CHECKPOINT Soap flow is not smooth Soap viscosity value is too high Use the special soap for soap dispenser The nozzle is clogged Clean the foaming net with... - Page 12 ® ® WASHROOM EQUIPMENT & COMP . WASHROOM EQUIPMENT & COMP . Av. Joan Carles I, 46-48 Av. Joan Carles I, 46-48 08908 L´Hospitalet de Llobregat - Barcelona - (SPAIN) 08908 L´Hospitalet de Llobregat - Barcelona - (SPAIN) www.genwec.com www.genwec.com...
