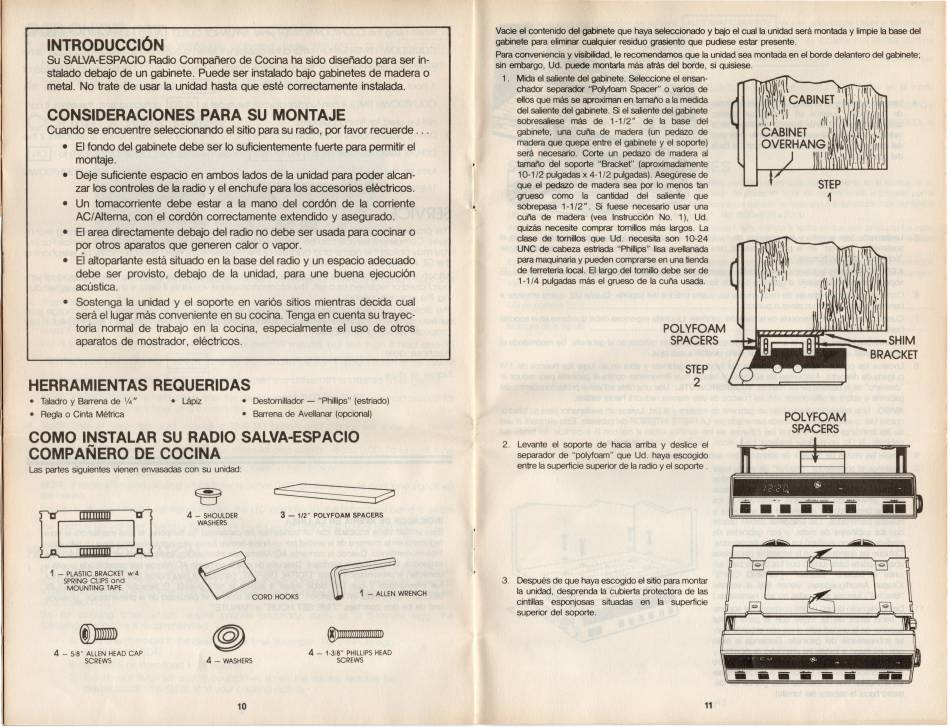

INTRODUCCl6N
Su SALVA-ESPACIO Radio Compai'iero de Cocina ha sido disei'iado para ser in-
stalado debajo de un gabinete. Puede ser instalado bajo gabinetes de madera o
metal. No trate de usar la unidad hasta que este correctamente instalada.
CONSIDERACIONES PARA SU MONTAJE
Cuando se encuentre seleccionando el sitio para su radio, por favor recuerde . . .
• El fondo del gabinete debe ser lo suficientemente fuerte para permitir el
montaje.
• Deje suficiente espacio en ambos lados de la unidad para poder alcan-
zar los controles de la radio y el enchufe para los accesorios electricos.
• Un tomacorriente debe estar a la mano del cordon de la corriente
AC/Alterna, con el cordon correctamente extendido y asegurado .
• El area directamente debajo del radio no debe ser usada para cocinar o
por otros aparatos que generen calor o vapor .
• El altoparlante esta situado en la base del radio y un espacio adecuado
debe ser provisto , debajo de la unidad, para une buena ejecucion
acustica .
• Sostenga la unidad y el soporte en varios sitios mientras decida cual
sera el lugar mas conveniente en su cocina. Tenga en cuenta su trayec -
toria normal de trabajo en la cocina, especialmente el uso de otros
aparatos de mostrador, electricos.
HERRAMIENTAS REQUERIDAS
• Taladro y Barrena de ¼" • L..apiz • Destornillador - "Phillips" (estriado)
• Regla o Cinta Metrica • Barrena de Avellanar (opcional)
COMO INSTALAR SU RADIO SALVA-ESPACIO
COMPANERO DE COCINA
Las partes siguientes vienen envasadas con su unidad:
1 -
PLASTIC BRACKET w/4
SPRING CLIPS and
MOUNTING TAPE
@mmD
4 -
51 8" ALLEN HEAD CAP
SCREW S
4 -
SHOULDER
WASHERS
4 -
WASHERS
10
c----~-
3 -
1/2 " POLYFOAM SPACERS
r:: ...
,c,
®ll)l)}JJJl)Jl)JJJlll)
4 -
1-31 8" PHILLIP S HEAD
SCREWS
Vacie el contenido del gabinete que haya seleccionado y bajo el cual la unidad sera montada y limpie la base del
gabinete para eliminar cualquier residua grasiento que pudiese estar presente.
Para conveniencia y visibilidad, le recomendamos que la unidad sea montada en el borde delantero del gabinete;
sin embargo, Ud. puede montarla mas atras del borde, si quisiese.
1 .
Mida
el saliente del gabinete. Seleccione el ensan-
chador separador "Polyfoam Spacer" o varios de
ellos que
mas
se aproximan en tamaiio a la medida
del saliente del gabinete.
Si
el saliente del gabinete
sobresaliese mas de 1-112" de la base del
gabinete, una cuna de madera (un pedazo de
madera que quepa entre el gabinete y el soporte)
sera necesario. Corte un pedazo de madera al
tamai'io del soporte "Bracket" (aproximadamente
10-1 12 pulgadas x 4-1 12 pulgadas). Asegurese de
que el pedazo de madera sea por lo menos tan
grueso como la cantidad del saliente que
sobrepasa 1-1 12" . Si fuese necesario usar una
curia de madera (vea lnstrucci6n No.
1 ),
Ud.
quizas necesite comprar tomillos mas largos. La
clase
de tomillos que Ud. necesita son 10-24
UNC de cabeza estriada "Phillips" lisa avellanada
para maquinaria y pueden comprarse en una tienda
de ferreteria local. El largo del tomillo debe ser de
1-114 pulgadas mas el grueso de la cuna usada.
POLYFOAM
SPACERS
STEP
2
2. Levante el soporte de hacia arriba y deslice el
separador de "polyfoam" que Ud. haya escogido
entre la superficie superior de la radio y el soporte .
3 . Despues de que haya escogido el sitio para montar
la unidad, desprenda la cubierta protectora de las
cintillas esponjosas situadas en la superficie
superior del soporte.
11
POLYFOAM
SPACERS
