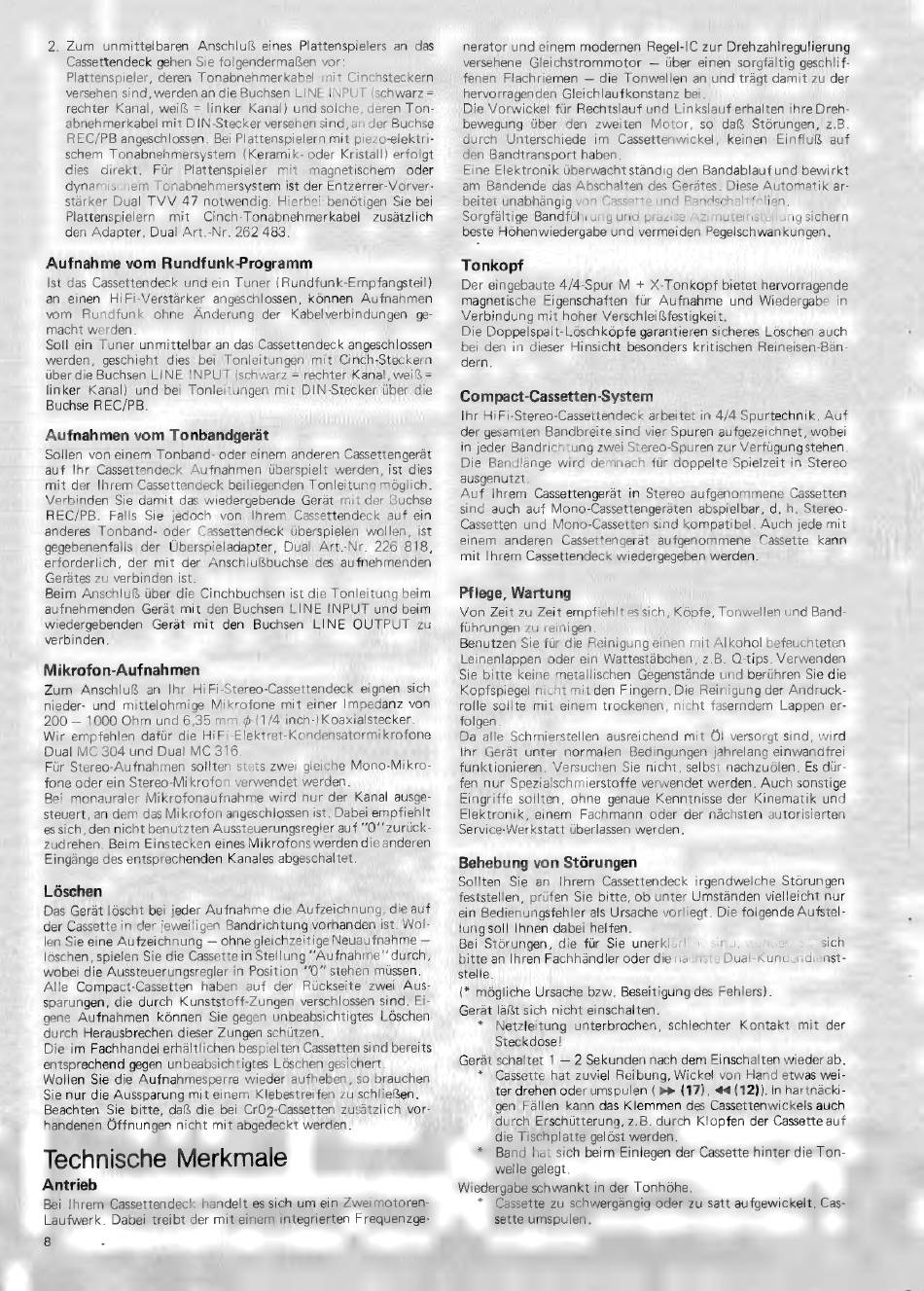

2. Zum unmittelbaren Anschluß eines Plattenspielers an das
Cassettendeck gehen Sie folgendermaßen vor:
Plattenspieler, deren Tonabnehmerkabel mit Cinchsteckern
versehen sind, werden an die Buchsen LINE INPUT (schwarz =
rechter Kanal, weiß = linker Kanal) und solche, deren Ton-
abnehmerkabel mit DIN-Stecker versehen sind, an der Buchse
REC/PB angeschlossen. Bei Plattenspielern mit piezo-elektri-
schem Tonabnehmersystem (Keramik- oder Kristall) erfolgt
dies direkt. Für Plattenspieler mit magnetischem oder
dynamischem Tonabnehmersystem ist der Entzerrer-Vorver-
stärker Dual ТММ 47 notwendig. Hierbei: benötigen Sie bei
Plattenspielern mit Cinch-Tonabnehmerkabel zusätzlich
den Adapter, Dual Art.-Nr. 262 483
Aufnahme vom Rundfunk-Programm
Ist das Cassettendeck und ein Tuner (Rundfunk-Empfangsteil)
an einen HiFi-Verstärker angeschlossen, können Aufnahmen
vom Rundfunk ohne Änderung der Kabelverbindungen ge-
macht werden
Soll ein Tuner unmittelbar an das Cassettendeck angeschlossen
werden, geschieht dies bei Tonleitungen mit Cinch-Steckern
über die Buchsen LINE INPUT (schwarz = rechter Kanal, weiß =
linker Kanal) und bei Tonleitungen mit DIN-Stecker über die
Buchse REC/PB.
Aufnahmen vom Tonbandgerät
Sollen von einem Tonband- oder einem anderen Cassettengerät
auf Ihr Cassettendeck Aufnahmen überspielt werden, ist dies
mit der Ihrem Cassettendeck beiliegenden Tonleitung möglich.
Verbinden Sie damit das wiedergebende Gerät mit der Buchse
REC/PB. Falls Sie jedoch von Ihrem Cassettendeck auf ein
anderes Tonband- oder Cassettendeck überspielen wollen, ist
gegebenenfalls der Überspieladapter, Dual Art.-Nr. 226 818,
erforderlich, der mit der Anschlußbuchse des aufnehmenden
Gerätes zu verbinden ist.
Beim Anschluß über die Cinchbuchsen ist die Tonleitung beim
aufnehmenden Gerät mit den Buchsen LINE INPUT und beim
wiedergebenden Gerät mit den Buchsen LINE OUTPUT zu
verbinden.
Mikrofon-Aufnahmen
Zum Anschluß an Ihr HiFi-Stereo-Cassettendeck eignen sich
nieder- und mittelohmige Mikrofone mit einer Impedanz von
200 — 1000 Ohm und 6,35 mm ф-(1/4 inch-) Koaxialstecker
Wir empfehlen dafiir die HiFi-Elektret-Kondensatormikrofone
Dual MC 304 und Dual MC 316
Für Stereo-Aufnahmen sollten stets zwei gleiche Mono-Mikro-
fone oder ein Stereo-Mikrofon verwendet werden.
Bei monauraler Mikrofonaufnahme wird nur der Kanal ausge-
steuert, an dem das Mikrofon angeschlossen ist. Dabei empfiehlt
es sich, den nicht benutzten Aussteuerungsregler auf "O'' zurück-
zudrehen. Beim Einstecken eines Mikrofons werden die anderen
Eingänge des entsprechenden Kanales abgeschaltet.
Löschen
Das Gerät löscht bei jeder Aufnahme die Aufzeichnung, die auf
der Cassette in der jeweiligen Bandrichtung vorhanden ist. Wol-
len Sie eine Aufzeichnung — ohne gleichzeitige Neuaufnahme —
löschen, spielen Sie die Cassette in Stellung "Aufnahme" durch,
wobei die Aussteuerungsregler in Position "07 stehen müssen.
Alle Compact-Cassetten haben auf der Rückseite zwei Aus-
sparungen, die durch Kunststoff-Zungen verschlossen sind. Ei-
gene Aufnahmen können Sie gegen unbeabsichtigtes Löschen
durch Herausbrechen dieser Zungen schützen.
Die im Fachhandel erhältlichen bespielten Cassetten sind bereits
entsprechend gegen unbeabsichtigtes Löschen gesichert.
Wollen Sie die Aufnahmesperre wieder aufheben, so brauchen
Sie nur die Aussparung mit einem Klebestreifen zu schließen.
Beachten Sie bitte, daß die bei CrO2-Cassetten zusätzlich vor-
handenen Öffnungen nicht mit abgedeckt werden.
Technische Merkmale
Antrieb
Bei Ihrem Cassettendeck handelt es sich um ein Zweimotoren-
Laufwerk. Dabei treibt der mit einem integrierten Frequenzge-
8 Š
nerator und einem modernen Regel-IC zur Drehzahlregulierung
versehene Gleichstrommotor — über einen sorgfältig geschlif-
fenen Flachriemen — die Tonwellen an und trägt damit zu der
hervorragenden Gleichlaufkonstanz bei.
Die Vorwickel für Rechtslauf und Linkslauf erhalten ihre Dreh-
bewegung über den zweiten Motor, so daß Störungen, z.B.
durch Unterschiede im Cassettenwickel, keinen Einfluß auf
den Bandtransport haben.
Eine Elektronik überwacht ständig den Bandablauf und bewirkt
am Bandende das Abschalten des Gerätes. Diese Automatik ar-
beitet unabhängig von Cassette und Bandschaltfolien.
Sorgfältige Bandführung und präzise Azimuteinstellung sichern
beste Höhenwiedergabe und vermeiden Pegelschwankungen.
Tonkopf
Der eingebaute 4/4-Spur M + X-Tonkopf bietet hervorragende
magnetische Eigenschaften für Aufnahme und Wiedergabe in
Verbindung mit hoher Verschleißfestigkeit.
Die Doppelspalt-Löschköpfe garantieren sicheres Löschen auch
bei den in dieser Hinsicht besonders kritischen Reineisen-Bän-
dern.
Compact-Cassetten-System
hr HiFi-Stereo-Cassettendeck arbeitet in 4/4 Spurtechnik. Auf
der gesamten Bandbreite sind vier Spuren aufgezeichnet, wobei
in jeder Bandrichtung zwei Stereo-Spuren zur Verfügungstehen.
Die Bandlänge wird demnach für doppelte Spielzeit in Stereo
ausgenutzt.
Auf Ihrem Cassettengerät in Stereo aufgenommene Cassetten
sind auch auf Mono-Cassettengeräten abspielbar, d. h. Stereo-
Cassetten und Mono-Cassetten sind kompatibel. Auch jede mit
einem anderen Cassettengerät aufgenommene Cassette kann
mit Ihrem Cassettendeck wiedergegeben werden.
Pflege, Wartung
Von Zeit zu Zeit empfiehltes sich, Köpfe, Tonwellen und Band-
führungen zu reinigen.
Benutzen Sie für die Reinigung einen mit Alkohol befeuchteten
Leinenlappen oder ein Wattestäbchen, z.B. Q-tips. Verwenden
Sie bitte keine metallischen Gegenstände und berühren Sie die
Kopfspiegel nicht mit den Fingern. Die Reinigung der Andruck-
rolle sollte mit einem trockenen, nicht faserndem Lappen er-
folgen
Da alle Schmierstellen ausreichend mit Öl versorgt sind, wird
Ihr Gerät unter normalen Bedingungen jahrelang einwandfrei
funktionieren. Versuchen Sie nicht, selbst nachzuölen. Es dür-
fen nur Spezialschmierstoffe verwendet werden. Auch sonstige
Eingriffe sollten, ohne genaue Kenntnisse der Kinematik und
Elektronik, einem Fachmann oder der nächsten autorisierten
Service-Werkstatt überlassen werden.
Behebung von Störungen
Sollten Sie an Ihrem Cassettendeck irgendwelche Störungen
feststellen, prüfen Sie bitte, ob unter Umständen vielleicht nur
ein Bedienungsfehler als Ursache vorliegt. Die folgende Aufstel-
lung soll Ihnen dabei helfen.
Bei Störungen, die für Sie unerklärlich sind, wenden Sie sich
bitte an Ihren Fachhändler oder die nächste Dual-Kundendienst-
stelle.
(* mögliche Ursache bzw. Beseitigung des Fehlers).
Gerät läßt sich nicht einschalten.
* Netzleitung unterbrochen, schlechter Kontakt mit der
Steckdose!
Gerät schaltet 1 — 2 Sekunden nach dem Einschalten wieder ab.
* Cassette hat zuviel Reibung, Wickel von Hand etwas wei-
ter drehen oder umspulen (pp (17), << (12)). In hartnäcki-
gen Fällen kann das Klemmen des Cassettenwickels auch
durch Erschütterung, z.B. durch Klopfen der Cassette auf
die Tischplatte gelöst werden.
* Band hat sich beim Einlegen der Cassette hinter die Ton-
welle gelegt.
Wiedergabe schwankt in der Tonhöhe.
* Cassette zu schwergängig oder zu satt aufgewickelt. Cas-
sette umspulen.
