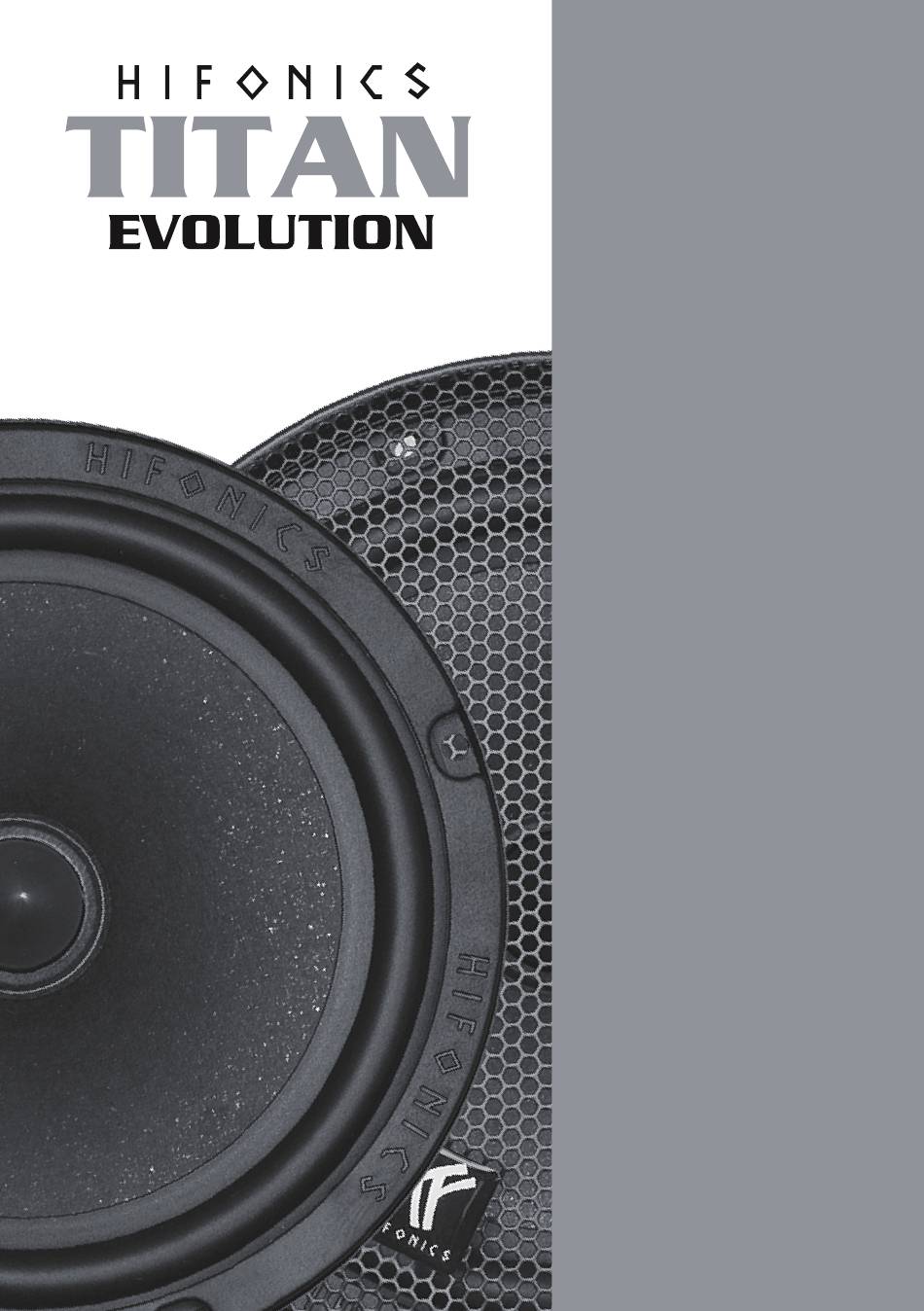

- Page 1 BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO COMPONENT SPEAKERS TRX6.2C TRX8.2C TRX6.2W TRX6.2T...
-
Page 2: Entsorgung/ Recycling
ACHTUNG Das Abspielen von sehr lauter Musik in einem Fahrzeug kann dauerhaft Ihr Gehör schädigen und Ihre Wahrnehmungsfähigkeit im Straßenverkehr beeinträchtigen. Es ist daher ratsam, während der Fahrt auf dauerhaft hohe Lautstärken zu verzichten. Wir übernehmen keine Haftung für Hörschäden, Kör- perverletzungen oder Sachschäden, die durch die Verwendung oder dem Missbrauch dieses Produkts resultieren. -
Page 3: Spezifikationen
SPEZIFIKATIONEN Modell TRX6.2C TRX8.2C 2-Wege Komponenten-System Größe 16,5 cm (6.5“) 20 cm (8“) RMS Belastbarkeit 100 Watt 125 Watt Max. Belastbarkeit 200 Watt 250 Watt Impedanz 4 Ω Frequenzbereich 55 - 22000 Hz 45 - 22000 Hz Hochtöner 25 mm Gewebe-Neodym Membran Papier-Mica Schwingspule... - Page 4 ANSCHLUSSDIAGRAMM TRX6.2C / TRX8.2C Tiefmitteltöner Tiefmitteltöner Frequenzweiche Frequenzweiche Pegeleinstellung: Pegeleinstellung: 0 dB 0 dB +IN- +WF- +TW- +IN- +WF- +TW- - 3 dB - 3 dB - 6 dB - 6 dB + L – + R – Hochtöner Hochtöner Lautsprecherausgänge am Verstärker ACHTUNG...
- Page 5 ANSCHLUSSDIAGRAMM TRX6.2W Kickbass Kickbass – L + – R + Lautsprecherausgänge am Verstärker ACHTUNG Achten Sie unbedingt auf die korrekte Polarität aller Anschlüsse.
- Page 6 ANSCHLUSSDIAGRAMM TRX6.2T Hochtöner Hochtöner Kabelfrequenzweiche Kabelfrequenzweiche Muss unbedingt verwendet werden Muss unbedingt verwendet werden – L + – R + Lautsprecherausgänge am Verstärker ACHTUNG Achten Sie unbedingt auf die korrekte Polarität aller Anschlüsse.
-
Page 7: Important Notes Prior To Installation
CAUTION Playing very loud music in a vehicle can permanently damage your hearing and impair your ability to perceive traffic. It is therefore advisable to avoid using permanently high volumes while driving. We as- sume no liability for hearing loss, bodily injury, or property damage resulting from the use or misuse of this product. -
Page 8: Specifications
SPECIFICATIONS Model TRX6.2C TRX8.2C Type 2-Way Component System Size 16,5 cm (6.5“) 20 cm (8“) RMS power handling 100 Watts 125 Watts Max. power handling 200 Watts 250 Watts Impedance 4 Ω Frequency range 55 - 22000 Hz 45 - 22000 Hz Tweeter 25 mm Silk Dome Neodymium Cone... - Page 9 WIRING DIAGRAM TRX6.2C / TRX8.2C Midbass Speaker Midbass Speaker Crossover Crossover Level adjustment: Level adjustment: 0 dB 0 dB +IN- +WF- +TW- +IN- +WF- +TW- - 3 dB - 3 dB - 6 dB - 6 dB + L – + R –...
- Page 10 WIRING DIAGRAM TRX6.2W Kickbass Kickbass – L + – R + Speaker outputs on the amplifier CAUTION Ensure the correct polarity of all connections.
- Page 11 WIRING DIAGRAM TRX6.2T Tweeter Tweeter Inline cable crossover Inline cable crossover Must be used Must be used – L + – R + Speaker outputs on the amplifier CAUTION Ensure the correct polarity of all connections.
- Page 12 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de - www.hifonics.de © Audio Design GmbH, All Rights Reserved...
