Summary of Contents for Hifonics Zeus Series

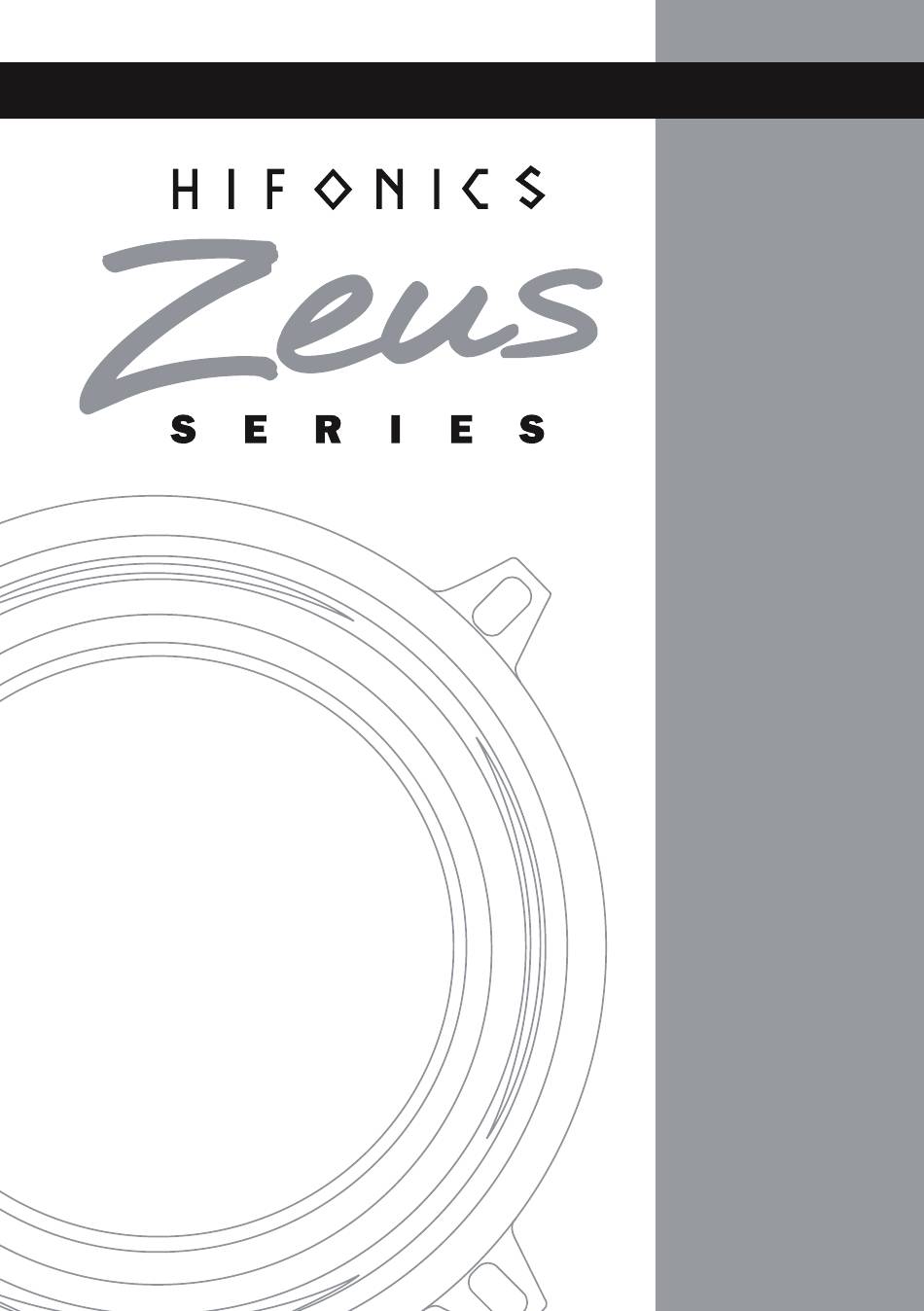

- Page 1 INSTALLATION ZX6.2C ZXM3 ZXO2...
- Page 2 DEUTSCH EINBAUHINWEISE Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen. 1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hinder- nisse im Fahrgastraum verteilt wird.
- Page 3 DEUTSCH ANSCHLUSS ZX6.2C / 2-Wege-Betrieb Der Anschlussmuss jeweils für die linke und rechte Fahrzeugseite vorgenommen wer- den. Beachten Sie bitte dazu den Abschnitt „EINSTELLUNGEN FREQUENZWEICHE ZXO2“ auf Seite 2. Tiefmitteltöner Frequenzweiche ZXO2 - WF + - TW + - OUT + - IN + + rot markiert Hochtöner + rot markiert...
- Page 4 DEUTSCH ANSCHLUSS ZX6.2C & ZXM3 / 3-Wege-Betrieb Der Anschlussmuss jeweils für die linke und rechte Fahrzeugseite vorgenommen wer- den. Beachten Sie bitte dazu den Abschnitt „EINSTELLUNGEN FREQUENZWEICHE ZXO2“ auf Seite 2. Tiefmitteltöner Frequenzweiche ZXO2 - WF + - TW + - OUT + - IN + + rot markiert Mitteltöner ZXM3 Hochtöner...
- Page 5 ENGLISH INSTALLATION NOTES The first step of installing a speaker system is thorough planning. Choose a suitable location for your speak- er components carefully. Follow these suggestions to ensure proper imaging and maximum performance: 1. Choose a location that offers the least amount of obstruction between the components and your ears. Pay also attention to the position of the seats, headrests and other constructional systems in the interior space of the car.
- Page 6 ENGLISH INTERCONNECTION ZX6.2C / 2-Way-Operation Must be made for the left and right side of the vehicle. Please refer to the section “SET- TINGS CROSSOVER ZXO2” on page 5. Midbass Crossover ZXO2 - WF + - TW + - OUT + - IN + + red marked Tweeter + red marked...
- Page 7 ENGLISH INTERCONNECTION ZX6.2C & ZXM3 / 3-Way-Operation Must be made for the left and right side of the vehicle. Please refer to the section “SET- TINGS CROSSOVER ZXO2” on page 5. Midbass Crossover ZXO2 - WF + - TW + - OUT + - IN + + red marked Midrange driver ZXM3 Tweeter...
- Page 8 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de · www.hifonics.de ©2018 Audio Design GmbH, All Rights Reserved...
