5 Použití robotické sekačky v týmu
4
6

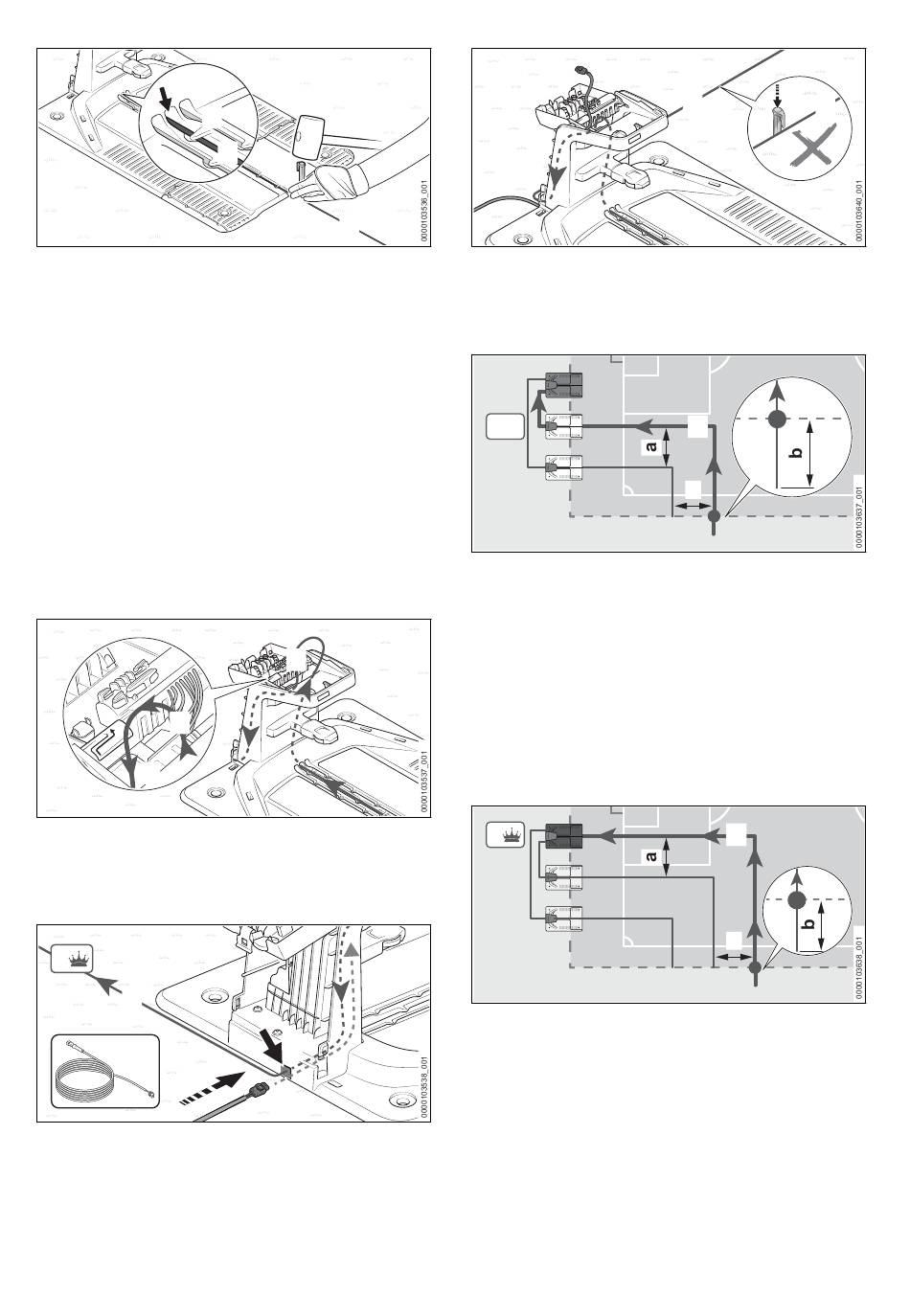

► Upevněte vodicí drát (1) přímo na spodní
desce (2) fixačním hřebíkem (3).
► Odviňte z role drátu dostatečné množství
drátu a přeštípněte jej kleštěmi na štípání
drátu.
Délka drátu musí stačit k tomu, aby bylo
možné jej vést a připojit skrz dobíjecí sta‐
nici (tým 3) a za dobíjecí stanicí k hlavní dobí‐
jecí stanici (tým 1).
► Zasuňte vodicí drát (1) do prostřední prů‐
chodky (4) a posouvejte jej dále.
Vodicí drát (1) je vnitřkem dobíjecí sta‐
nice (tým 3) posouván směrem nahoru.
► Položte vodicí drát (1) ve spodní desce tak,
aby ležel naplocho v kabelovém kanálu (5) a
byl zajištěn háčkem (6).
1
7
► Zasuňte vodicí drát (1) shora do levého
otvoru (7) a posouvejte jej dále.
Vodicí drát (1) se pak vysune vzadu z otvoru
pro nabíjecí kabel.
1
1
10
► Veďte vodicí drát (1) za dobíjecí sta‐
nicí (tým 3) k hlavní dobíjecí stanicí (tým 1).
► Zasuňte konektor (8) do otvoru (9) pro nabíjecí
kabel a protáhněte nabíjecí kabel (10).
Nabíjecí kabel (10) je vnitřkem dobíjecí sta‐
nice posouván směrem nahoru.
0458-036-9801-A
5
3
2
1
1
9
8
Vodicí drát (1) k hlavní dobíjecí stanici (tým 1) se
upevní později fixačním hřebíkem (11).
Položení vodicího drátu dobíjecí stanice (tým 2)
2
► Položte vodicí drát (1) dobíjecí stanice (tým 2)
podle popisu pro vodicí drát k dobíjecí sta‐
nici (tým 3). Je nutné dodržet minimální vzdá‐
lenost a = 2 m od již položeného vodicího
drátu.
► Vodicí drát (1) nechte v délce b = 1 m přes‐
ahovat přes později ještě pokládaný omezo‐
vací drát na okraji žací plochy.
Položení vodicího drátu hlavní dobíjecí sta‐
nice (tým 1)
1
► Položte vodicí drát v minimální vzdálenosti
a = 2 m od již položeného vodicího drátu k
hlavní dobíjecí stanici (tým 1).
► Vodicí drát (1) nechte v délce b = 1 m přes‐
ahovat přes později ještě pokládaný omezo‐
vací drát na okraji žací plochy.
► Upevněte vodicí drát přímo na spodní desce
fixačním hřebíkem.
česky
1
1
11
1
a
1
a
