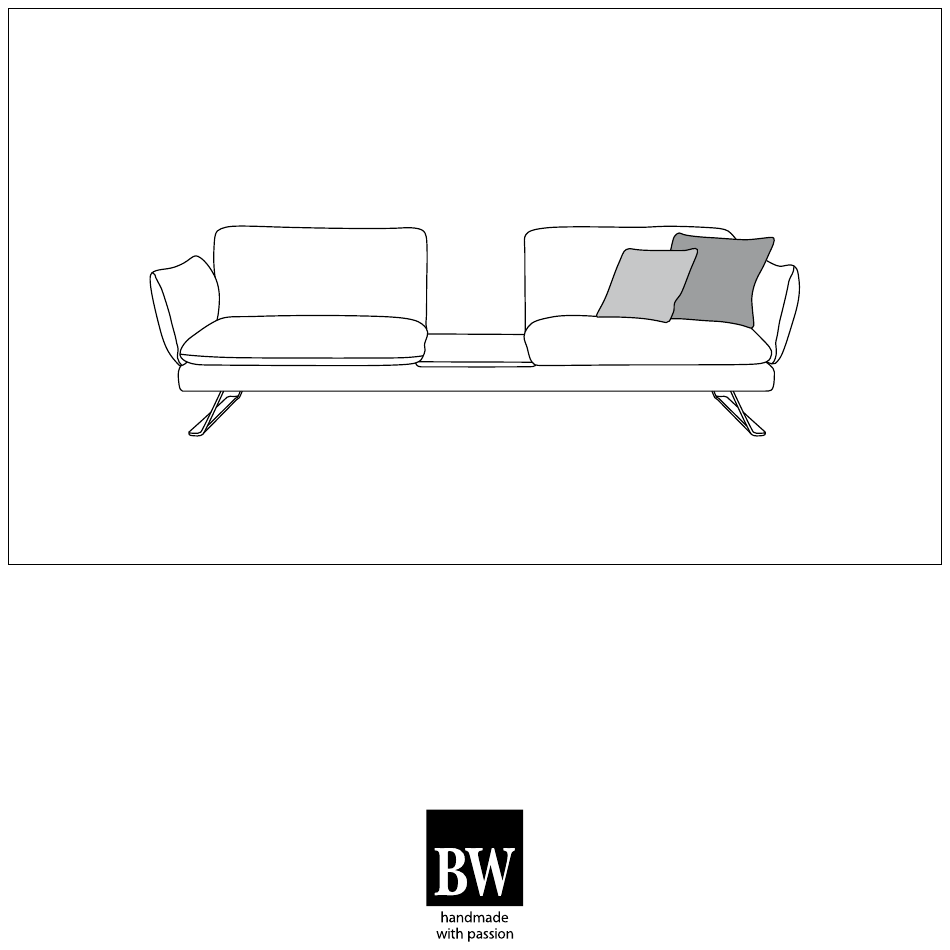

- Page 1 Funktionssofa / Functional sofa HEAVEN BW-171-3000/BW-171-3001/BW-171-3002...
-
Page 2: Table Of Contents
deutsch Inhaltsverzeichnis Benutzerinformation Montage Sitzelement Einsetzen der Armlehne/ Armlehne mit Klappfunktion Kopfteilverstellung Rückenverstellung Montage Tischplatte Demontage der Sitzelemente Elementverbindung english as from page... -
Page 3: Benutzerinformation
Das Modell HEAVEN wird wahlweise mit oder ohne stufenlos verstellbarer Rückenlehne geliefert. Das Kopfteil ist stufenlos verstellbar. technische änderungen Die BW Bielefelder Werkstätten arbeiten ständig an der Weiterentwicklung der Modelle sowie der eingesetzten Technik. Deshalb behalten wir uns vor, Änderungen aufgrund technologischer Entwicklung ohne vorherige Ankündigung vorzunehmen. Wir bitten um Verständnis, dass jederzeit Änderungen des Lieferumfangs in Form von Ausstattung und... -
Page 4: Montage Sitzelement
deutsch Montage Sitzelement Unteransicht Polstermöbel Die Bolzen passgenau in die Führung einsetzen. • Sitzelement nur zu zweit montieren. • Sitzelement auf die Bolzen des Rahmens stellen. • Sitzelement bis zum Anschlag nach hinten schieben. - Page 5 deutsch Montage Sitzelement Um den Sitz einzurasten kraftvoll auf die vordere Sitzkante drücken bis ein Klicken zu hören ist.
-
Page 6: Einsetzen Der Armlehne/Armlehne Mit Klappfunktion
deutsch Einsetzen der Armlehne/Armlehne mit Klappfunktion Armlehne/Armlehne mit Klappfunktion in die Führungsschiene einsetzen und zum Sitz klappen. -
Page 7: Kopfteilverstellung
deutsch Kopfteilverstellung Kopfteil in die gewünschte Position bewegen. Beim Zurückstellen ist ein Wiederstand zu spüren. Rückenverstellung Die Rückenverstellung erfolgt über eine Gewichts- verlagerung und gleichzeitiges drücken des Feststell- hebels an der rechten Seite des Möbels. Der Hebel löst die Verriegelung der Rückenverstellung. Hierfür ist eine Gasdruckfeder verbaut, die bewirkt, dass sich der Rücken bei der Entlastung wieder auf- richtet. -
Page 8: Montage Tischplatte
deutsch Montage Tischplatte Die Tischplatte lässt sich in drei verschiedenen Positionen (außen und mittig) einsetzen. -
Page 9: Demontage Der Sitzelemente
deutsch Demontage der Sitzelemente Entriegelungsgriff lösen, Sitzelement anheben und nach vorne entnehmen. -
Page 10: Elementverbindung
deutsch Elementverbindung Befestigung mehrerer Elemente aneinander. Haken Raster Raster Haken Schrauben Unteransicht Polstermöbel für Raster Schrauben Schrauben Schrauben für Raster für Haken für Raster Schrauben Schrauben für Haken für Raster... - Page 11 english Table of contents User information Seat element assembly Insert the armrest / armrest with folding function Headrest adjustment Back adjustment Table top assembly Dismantling the seat elements Element connection...
-
Page 12: User Information
The BW Bielefelder Werkstätten are constantly working on the further development of the models and the technology used. We therefore reserve the right to make changes due to technological developments without prior notice. We ask for your understanding that changes to the scope of delivery in terms of equipment and technology are possible at any time. -
Page 13: Seat Element Assembly
english Seat element assembly Bottom view of upholstered furniture Insert the bolts accurately into the guide. • Mount the seat element only in pairs. • Place the seat element on the bolts of the frame. • Push the seat element backwards as far as it will go. - Page 14 english Seat element assembly To lock the seat in place, press firmly on the front edge of the seat until a click is heard.
-
Page 15: Insert The Armrest/Armrest With Folding Function
english Insert the armrest/armrest with folding function Insert the armrest /armrest with folding function into the guide rail and fold towards the seat. -
Page 16: Headrest Adjustment
english Headrest adjustment Move the head section to the desired position. Resistance can be felt when resetting. Back adjustment The back is adjusted by shifting weight and simulta- neously pressing the locking lever on the right side of the furniture. The lever releases the lock of the back adjustment. - Page 17 english Table top assembly The table top can be supplied in three different Insert positions (outside and centre).
-
Page 18: Dismantling The Seat Elements
english Dismantling the seat elements Release the unlocking handle, lift the seat element and to the front. -
Page 19: Element Connection
english Element connection Fixing several elements together. Hook Grid Grid Hook Screws Bottom view of upholstered furniture for grid Screws Screws for grid for hooks for grid Screws Screws for hook for grid... - Page 20 BW BIELEFELDER WERKSTÄTTEN Heinz Anstoetz Polstermöbelfabrik KG Potsdamer Straße 180 · D-33719 Bielefeld Fon +49 521 924270 Fax +49 521 92427-80 bw-kontakt@jab.de www.bielefelder-werkstaetten.de BW Bielefelder Werkstätten is a member of the JAB ANSTOETZ Group...
