Summary of Contents for Altana BYK byko-spectra standard

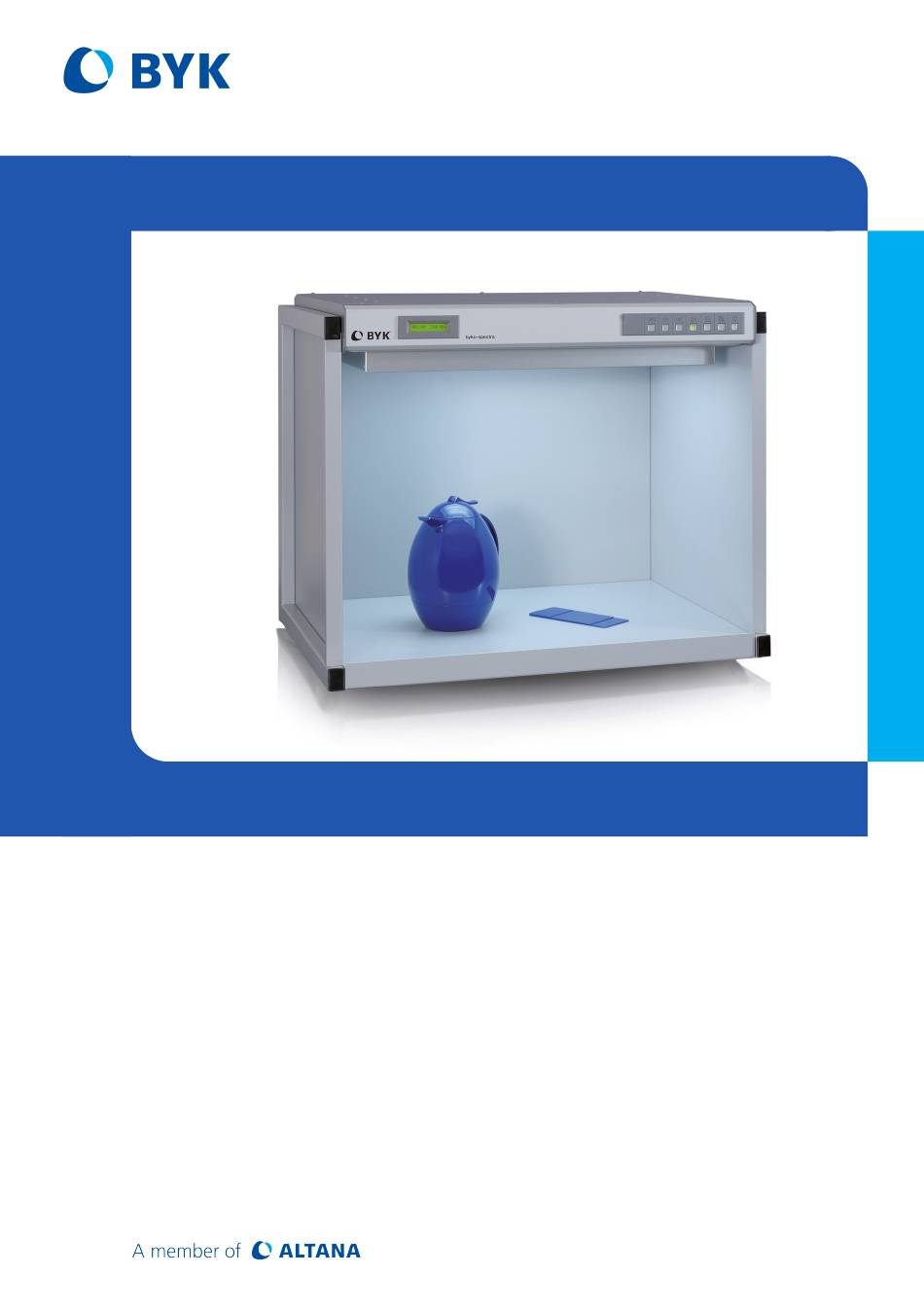

Page 1 byko-spectra standard Operating Manual Betriebsanleitung Mode d’emploi Manuale di istruzioni Instrucciónes de uso...
Page 3 byko-spectra standard BYK-Gardner GmbH Table of Contents English ....................Deutsch..................... Français..................... Italiano ..................... Español ..................... 184 020 846 EDFIS 2411...
Page 4: Table Of Contents
byko-spectra standard BYK-Gardner GmbH Table of Contents Overview............................Introduction..........................Components ..........................Assembly............................Operation............................. Connecting to a Power Supply ....................... Operating the Switch Board......................Operation of the ColorGuard......................Detecting “Metamerism” ....................... Maintenance ..........................Technical Data ..........................Declaration of Conformity ......................184 020 846 EDFIS 2411...
Page 5: Overview
BYK-Gardner GmbH byko-spectra standard 1 Overview Cat. no. 6046 / 6047 184 020 846 E 2410 BYK - Gardner USA BYK-Gardner GmbH 9104 Guilford Road, Suite H Lausitzer Str. 8 Columbia, MD 21046 D-82538 Geretsried United States Germany Phone 800-343-7721 Tel.
Page 6: Introduction
byko-spectra standard BYK-Gardner GmbH 2 Introduction The byko-spectra standard is a cost-effective light booth with 5 Illuminants. It provides col- orists, stylists, designers, and color technicians with the five most common types of light- ing: Daylight, incandescent, office (CWF and TL84) and ultraviolet illumination. The user can create a viewing environment that simulates the typical lighting conditions in a store, office, home, or natural daylight.
Page 7: Components
BYK-Gardner GmbH byko-spectra standard 3 Components 1 Luminaire 2 Side Frames 1 Rear Panel 1 Viewing Surface 2 Side Walls 5 8-32 x ½” Machine Screws w/ Nylon Washer 4 8-32 x ½” Machine Screws 5 Gray Decorative Snap Caps 4 Black Rubber Bumpers 1 Line Cord 184 020 846 EDFIS 2411...
Page 8: Assembly
byko-spectra standard BYK-Gardner GmbH 4 Assembly The illustrations included here show a series of exploded views of the byko-spectra in vari- ous stages of assembly. They should assist you in the assembly of your unit. Step 1 Locate the left side frame (A) and attach it to one end of the viewing surface (C) as shown above using two (2) 8-32 x ½”...
Page 9 BYK-Gardner GmbH byko-spectra standard Step 2 Attach the rear panel (D) to the left and right side frames and to the viewing surface using five (5) screw and washer assemblies. Locate five (5) gray decorative caps and snap them onto the screw and washer assemblies (in rear of booth) to conceal the screw heads. Step 3 Attach the luminaire to the upper framework by aligning the slots of the luminaire with the mounting studs in the upper portion or the side frames and gently dropping the fix-...
Page 10: Operation
byko-spectra standard BYK-Gardner GmbH 5 Operation 5.1 Connecting to a Power Supply Before connecting the line cord to a power supply outlet, check the electrical rating on the byko-spectra product identification plate, to ascertain that your byko-spectra has the same electrical power rating as the source of the supply.
Page 11: Operation Of The Colorguard
BYK-Gardner GmbH byko-spectra standard Programming a Sequence: • Press and hold the red Sequence (SEQ) button to initiate a sequence. • While held, press sources in sequence desired. • Single press of selection by default is a 5 second display time. •...
Page 12 byko-spectra standard BYK-Gardner GmbH Edit Mode: Simultaneously pressing the top two buttons enters edit mode. • Scroll up and down to navigate to Reset Hours, Light Names, or EOL Hours. • Press Select to navigate into desired edit category. Reset Hours: •...
Page 13: Detecting "Metamerism
BYK-Gardner GmbH byko-spectra standard 5.4 Detecting “Metamerism” When two color samples match under one light source, but not under one or more other light sources, the “color-match” is metameric. This means that the colorant formulation in one sample differs from the formulation in the other, resulting in differing spectral reflect- ance factor curve shapes.
Page 14: Maintenance
byko-spectra standard BYK-Gardner GmbH 6 Maintenance CAUTION Disconnect the power cord before cleaning or relamping the byko-spectra! Cleaning The viewing area of the byko-spectra should be kept clean and free of samples, notices, etc. To clean the neutral gray surface, use a soft, damp cloth with a mild soap or deter- gent.
Page 15 BYK-Gardner GmbH byko-spectra standard Fluorescent Lamp “Flicker” Note Your fluorescent lamps may flicker or “spiral” when new. This is a common characteristic of new fluorescent lamps and does not indicate that the lamps are defective. Normally, flickering gradually diminishes then disappears after approximately 50 hours of operation. Flickering can be eliminated more rapidly by 1.
Page 16: Technical Data
byko-spectra standard BYK-Gardner GmbH 7 Technical Data Light Booth Model 6047 6046 Voltage 230 V 115 V Frequency 50 Hz / 60 Hz Power 225 Watt, 0.98 Ampere 225 Watt, 1.80 Ampere Light Source D65, A, CWF, TL84, UV Dimensions (H x W x D) 63 x 76 x 55 cm (24.75 x 30 x 21.5 in) Weight 32 kg (70 lbs)
Page 17: Declaration Of Conformity
BYK-Gardner GmbH byko-spectra standard 8 Declaration of Conformity BYK-Gardner GmbH Lausitzer Strasse 8 D-82538 Geretsried herewith declare, that that the products: • byko-spectra standard, byko-spectra lite • byko-spectra basic, byko-spectra mini comply with the requirements of the following directives: • 2014/30/EU EMC > Electromagnetic Compatibility •...
Page 18 byko-spectra standard BYK-Gardner GmbH Inhaltsverzeichnis Überblick ............................Einleitung ............................ Einzelteile ............................ Zusammenbau ..........................Bedienung............................ Anschließen ans Netz........................Verwendung der Taster ........................Bedienung des ColorGuard ......................Bestimmung der "Metamerie"....................... Instandhaltung ..........................Technische Daten ........................Konformitätserklärung....................... 184 020 846 EDFIS 2411...
Page 19: Überblick
BYK-Gardner GmbH byko-spectra standard 1 Überblick Bestellnr. 6046 / 6047 184 020 846 D 2410 BYK - Gardner USA BYK-Gardner GmbH 9104 Guilford Road, Suite H Lausitzer Str. 8 Columbia, MD 21046 D-82538 Geretsried United States Germany Phone 800-343-7721 Tel. 0-800-gardner 301-483-6500 (0-800-4273637)
Page 20: Einleitung
byko-spectra standard BYK-Gardner GmbH 2 Einleitung Die byko-spectra standard ist eine kostengünstige Lichtkabine mit 5 Lichtarten. Sie bietet Coloristen, Stylisten, Designern und Farbtechnikern die fünf gängigsten Beleuchtungsar- ten: Tageslicht, Glühlampe, Bürobeleuchtung (CWF und TL84) und ultraviolette Beleuch- tung. Der Benutzer kann eine Betrachtungsumgebung schaffen, die die typischen Lichtverhält- nisse in einem Geschäft, im Büro, zu Hause oder bei natürlichem Tageslicht simuliert.
Page 21: Einzelteile
BYK-Gardner GmbH byko-spectra standard 3 Einzelteile 1 Beleuchtungseinheit 2 Seitliche Rahmen 1 Rückwand 1 Betrachtungsfläche 2 Seitenteile 5 8-32 x 1/2" Schrauben mit Kunststoff-Unterlegscheiben 4 8-32 x 1/2" Schrauben 5 Graue Schraubenabdeckungen 4 Schwarze Gummiunterlagen 1 Stromkabel 184 020 846 EDFIS 2411...
Page 22: Zusammenbau
byko-spectra standard BYK-Gardner GmbH 4 Zusammenbau Die Zeichnung zeigt ein paar vergrößerte Detailzeichnungen der byko-spectra in verschie- denen Phasen des Zusammenbaus. Diese sollte Ihnen das Zusammenbauen erleichtern. Schritt 1 Nehmen Sie das linke Seitenteil (A) und befestigen Sie es an einer Seite der Betrachtungs- fläche (C), wie oben gezeigt.
Page 23 BYK-Gardner GmbH byko-spectra standard Schritt 2 Befestigen Sie die Rückwand (D) an den linken und rechten Seitenteilen und an der Be- trachtungsfläche mit fünf (5) Schrauben und grauen Kunststoffunterlegscheiben. Nehmen Sie die (5) grauen Abdeckkappen und drücken Sie sie auf die Schrauben und Kunststoffun- terlegscheiben, um die Köpfe der Schrauben zu verdecken.
Page 24: Bedienung
byko-spectra standard BYK-Gardner GmbH 5 Bedienung 5.1 Anschließen ans Netz Bevor Sie das Stromkabel in die Steckdose stecken, überprüfen Sie bitte, ob die elektri- schen Anforderungen auf dem Produktaufkleber der byko-spectra mit den vorhandenen Stromverhältnissen übereinstimmen. Benutzung der Schalterleiste A - Sequenz-Taste B - UV-Licht (UV) Ein-Aus C - Kaufhauslicht (TL84) D - Tageslicht (D65)
Page 25: Bedienung Des Colorguard
BYK-Gardner GmbH byko-spectra standard Blend-Modus: • Drücken Sie die Taste für die erste Quelle und halten Sie dann die Taste für die Quel- len, die Sie hinzufügen möchten, gedrückt. Es können maximal drei Quellen gleich- zeitig eingeschaltet sein. Programmieren der Ablauffolge •...
Page 26 byko-spectra standard BYK-Gardner GmbH Wichtige Hinweise: • Auf jedem Bearbeitungsbildschirm sind die Symbole aller vier Schaltflächen rechts ab- gebildet. • Innerhalb jeder Bearbeitungskategorie kann die Return-Taste (unten rechts) gedrückt werden, um jederzeit zum Menü des Bearbeitungsmodus zurückzukehren, oder sie kann gedrückt gehalten werden, um zum Standardanzeigemodus zurückzukehren. •...
Page 27: Bestimmung Der "Metamerie
BYK-Gardner GmbH byko-spectra standard • Der neue Name wird angezeigt, der Bildschirm fordert den Benutzer auf, das Gerät auszuschalten und mit der neuen Quelle neu zu beleuchten, dann kehrt er zum Menü Lichtnamen zurück. • Wenn Sie fertig sind, drücken Sie Return, um zum Hauptmenü zurückzukehren, oder halten Sie die Taste (dieselbe Taste) gedrückt, um das Menü...
Page 28: Instandhaltung
byko-spectra standard BYK-Gardner GmbH 6 Instandhaltung VORSICHT! Bitte ziehen Sie vor dem Reinigen oder Lampenwechsel Ihrer byko-spectra den Netzstecker aus der Steckdose! Reinigung Der Betrachtungsbereich der byko-spectra sollte sauber und frei von Mustern, Notizen, usw. gehalten werden. Um die neutral graue Oberfläche zu reinigen, benutzen Sie einen weichen, feuchten Lappen mit einer milden Seife oder Reinigungsmittel.
Page 29 BYK-Gardner GmbH byko-spectra standard Hinweis zum "Flackern" von Leuchtstoffröhren Unsere Leuchtstoffröhren können flackern oder spiralförmige Lichtbewegungen machen, wenn sie noch neu sind. Dies ist ein ganz normales Verhalten von neuen Leuchtstoffröhren und bedeutet nicht, dass die Röhre defekt ist. Dieses Flackern wird in den ersten 50 Stun- den des Gebrauchs der Röhre weniger und verschwindet völlig.
Page 30: Technische Daten
byko-spectra standard BYK-Gardner GmbH 7 Technische Daten Lichtkabine Modell 6047 6046 Spannung 230 V 115 V Frequenz 50 Hz / 60 Hz Stromverbrauch 225 Watt, 0,98 Ampere 225 Watt, 1,80 Ampere Lichtart D65, A, CWF, TL84, UV Maße (H x W x D) 63 x 76 x 55 cm (24,75 x 30 x 21,5 in) Gewicht 32 kg (70 lbs)
Page 31: Konformitätserklärung
BYK-Gardner GmbH byko-spectra standard 8 Konformitätserklärung Wir, BYK-Gardner GmbH Lausitzer Strasse 8 82538 Geretsried erklären hiermit, dass die Produkte: • byko-spectra standard, byko-spectra lite • byko-spectra basic, byko-spectra mini den folgenden Richtlinien entsprechen: • 2014/30/EU EMC > Richtlinie Elektromagnetische Verträglichkeit (EMV) •...
Page 32 byko-spectra standard BYK-Gardner GmbH Table de contents Vue d'ensemble........................... Introduction..........................Composants ..........................Assemblée............................ Operation............................. Relier à une alimentation d‘énergie ....................Fonctionnement du conseil de commutateur ................Opération du ColorGuard....................... Détectant la "métamérie" ......................Maintenance ..........................Caractéristiques techniques ....................... Déclaration de conformité ......................184 020 846 EDFIS 2411...
Page 33: Vue D'ensemble
BYK-Gardner GmbH byko-spectra standard 1 Vue d'ensemble Numéro d'ordre 6046 / 6047 184 020 846 F 2410 BYK - Gardner USA BYK-Gardner GmbH 9104 Guilford Road, Suite H Lausitzer Str. 8 Columbia, MD 21046 D-82538 Geretsried United States Germany Phone 800-343-7721 Tel.
Page 34: Introduction
byko-spectra standard BYK-Gardner GmbH 2 Introduction Le byko-spectra standard est une cabine lumineuse économique avec 5 illuminants. Elle offre aux coloristes, stylistes, designers et techniciens de la couleur les cinq types d'éclai- rage les plus courants : Lumière du jour, incandescence, bureau (CWF et TL84) et ultravio- let.
Page 35: Composants
BYK-Gardner GmbH byko-spectra standard 3 Composants 1 Appareil d‘éclairage 2 Armatures latérales 1 Mur arrière 1 Surface de visionnement 2 Murs latéraux 5 8-32 x ½" Vis de machine avec la rondelle en nylon 4 8-32 x ½" Vis de machine 5 Chapeaux instantanés décoratifs gris 4 Butoirs en caoutchouc noirs 1 Cordon de secteur...
Page 36: Assemblée
byko-spectra standard BYK-Gardner GmbH 4 Assemblée Les illustrations incluses ici montrent une série de vues des byko-spectra dans diverses étapes d‘assemblée. Ils devraient vous aider dans l‘ensemble de votre unité. Etape 1 Localiser l‘armature latérale gauche (A) et l‘attacher à une extrémité de la surface de vi- sionnement (C), comme montré...
Page 37 BYK-Gardner GmbH byko-spectra standard Etape 2 Attacher le panneau arrière (D) aux armatures latérales gauches et droites et au visionne- ment extérieur à l‘aide de cinq (5) assemblées de vis et de rondelle. Localiser cinq (5) cha- peaux décoratifs gris et les casser sur les ensembles de vis et de rondelle (à l‘arrière de la cabine) pour cacher les têtes de vis.
Page 38: Operation
byko-spectra standard BYK-Gardner GmbH 5 Operation 5.1 Relier à une alimentation d‘énergie Avant de se relier à une sortie d‘alimentation d‘énergie, vérifier l‘estimation électrique sur l‘étiquette d‘identification de produit de byko-spectres, pour vérifier que vos byko-spectres à la même estimation de courant électrique que la source d‘approvisionnement. Commandes fonctionnantes de panneau de commutateur A - Bouton d‘ordre B - Source d’ultra-violet (UV) bouton marche-arrêt...
Page 39: Opération Du Colorguard
BYK-Gardner GmbH byko-spectra standard Mode mélange : • Appuyez sur la touche de la première source, puis maintenez enfoncée la touche des sources que vous souhaitez ajouter. Trois sources au maximum peuvent être activées en même temps. Programmation d'une séquence : •...
Page 40 byko-spectra standard BYK-Gardner GmbH Remarques importantes : • Sur chaque écran d'édition, les icônes des quatre boutons sont illustrées à droite. • Dans chaque catégorie d'édition, le bouton Retour (en bas à droite) peut être pressé pour revenir au menu du mode d'édition à tout moment ou maintenu enfoncé pour revenir au mode d'affichage par défaut.
Page 41: Détectant La "Métamérie
BYK-Gardner GmbH byko-spectra standard Heures EOL (fin de la durée de vie utile de la lampe) : • Procédure identique au changement de nom des lampes. • Faire défiler pour sélectionner la source de modification des heures de fin de vie. •...
Page 42: Maintenance
byko-spectra standard BYK-Gardner GmbH 6 Maintenance ATTENTION! Disconnect the power cord before cleaning or relamping the byko-spectra! Nettoyage Le secteur de visionnement du byko-spectra devrait être maintenu propre sans des échan- tillons, des notices, etc. Pour nettoyer la surface grise neutre, employer un tissu avec du sa- von doux ou un détergent mou et humide.
Page 43 BYK-Gardner GmbH byko-spectra standard Note de "clignotement" de lampe fluorescente Les lampes fluorescentes peuvent clignoter, ou se développer en spirales, si nouvelles. C‘est une caractéristique commune de nouvelles lampes fluorescentes et n‘indique pas que les lampes sont défectueuses. Normalement, clignoter diminue graduellement disparaît alors après approximativement 50 heures d‘opération.
Page 44: Caractéristiques Techniques
byko-spectra standard BYK-Gardner GmbH 7 Caractéristiques techniques Modèle léger de cabine 6047 6046 Tension 230 V 115 V Fréquence 50 Hz / 60 Hz Puissance 225 Watts, 0,98 Ampères 225 Watts, 1,80 Ampères Sources lumineuses D65, A, CWF, TL84, UV Dimensions (H x W x D) 63 x 76 x 55 cm (24,75 x 30 x 21,5 in) Poids...
Page 45: Déclaration De Conformité
BYK-Gardner GmbH byko-spectra standard 8 Déclaration de conformité Nous, l’entreprise, BYK-Gardner GmbH Lausitzer Strasse 8 D-82538 Geretsried déclarons, par la présente que les produits : • byko-spectra standard, byko-spectra lite • byko-spectra basic, byko-spectra mini sont conformes à la directive suivante : •...
Page 46 byko-spectra standard BYK-Gardner GmbH Indice Panoramica ..........................Introduzione ..........................Componenti ..........................Assemblaggio ..........................Funzionamento..........................Connessione all'alimentazione....................... Funzionamento del tastierino ......................Funzioni del ColorGuard......................... Rilevazione del “Metamerismo” ....................Manutenzione..........................Dati tecnici........................... Dichiarazione di Conformità ...................... 184 020 846 EDFIS 2411...
Page 47: Panoramica
BYK-Gardner GmbH byko-spectra standard 1 Panoramica N. Cat. 6046 / 6047 184 020 846 I 2410 BYK - Gardner USA BYK-Gardner GmbH 9104 Guilford Road, Suite H Lausitzer Str. 8 Columbia, MD 21046 D-82538 Geretsried United States Germany Tel. 800-343-7721 Tel.
Page 48: Introduzione
byko-spectra standard BYK-Gardner GmbH 2 Introduzione La byko-spectra standard è una cabina luce con 5 illuminanti. Essa fornisce ai coloristi, agli stilisti, ai designer e ai tecnici del colore i cinque tipi di illuminazione più comuni: luce diur- na, illuminazione a incandescenza, fluorescente (CWF e TL84) e ultravioletta. L'utente può...
Page 49: Componenti
BYK-Gardner GmbH byko-spectra standard 3 Componenti 1 Luminaria 2 Telai laterali 1 Pannello posteriore 1 Superficie di osservazione 2 Pareti laterali 5 8-32 x ½” Viti con rondella in nylon 4 8-32 x ½” Viti 5 Tappi a pressione decorativi grigi 4 Gommini neri 1 Cavo di alimentazione 184 020 846 EDFIS 2411...
Page 50: Assemblaggio
byko-spectra standard BYK-Gardner GmbH 4 Assemblaggio Le illustrazioni qui incluse mostrano una serie di viste esplose della byko-spectra in varie fa- si del montaggio. Dovrebbero assisterti nell'assemblaggio del tuo strumento. Passo 1 Posizionare il telaio laterale di sinistra (A) e fissarlo ad una estremità della superficie di os- servazione (C) come mostrato sopra mediante due (2) viti (2) 8-32 x ½”.
Page 51 BYK-Gardner GmbH byko-spectra standard Passo 2 Fissare il pannello posteriore (D) ai telai laterali destro e sinistro e alla superficie di osser- vazione mediante le cinque (5) viti con rondella. Posizionare i cinque (5) tappi decorativi grigi e premerli sulle viti per nascondere le teste delle viti. Passo 3 Fissare la luminaria sul telaio superiore allineando le aperture della luminaria con i perni di montaggio nella parte superiore dei telai laterali e facendo cadere con attenzione i fissag-...
Page 52: Funzionamento
byko-spectra standard BYK-Gardner GmbH 5 Funzionamento 5.1 Connessione all'alimentazione Prima di connettere il cavo di alimentazione alla presa elettrica, controllare che la tensione riportata sulla targhetta identificativa della byko-spectra sia la stessa della sorgente di ali- mentazione. Comandi del tastierino di accensione A - Tasto di sequenza B - Tasto On-Off della sorgente ultravioletta (UV) C - Tasto della sorgente fluorescente calda (F11 o TL84)
Page 53: Funzioni Del Colorguard
BYK-Gardner GmbH byko-spectra standard Modo misto: • Premere il tasto per la prima sorgente e quindi premere e tenere premuto il tasto del- le sorgenti da aggiungere. Si possono usare fino ad un massimo di tre sorgenti nello stesso tempo. Programmazione di una sequenza: •...
Page 54 byko-spectra standard BYK-Gardner GmbH Note importanti: • Su ciascuna schermata Edit, le icone delle azioni per tutti e quattro i tasti sono illu- strati sulla destra. • In ciascuna categoria di Edit, il tasto Return (basso a destra) può essere premuto per tornare al menu del Modo Edit quando si vuole o tenere premuto per uscire al modo Display di default.
Page 55: Rilevazione Del "Metamerismo
BYK-Gardner GmbH byko-spectra standard EOL Hours (Fine di vita utile della lampada): • Procedura identica per cambiare il nome delle lampade. • Scorrere per selezionare la sorgente per cambiare le ore di fine vita. • Premere Select per la sorgente desiderata. •...
Page 56: Manutenzione
byko-spectra standard BYK-Gardner GmbH 6 Manutenzione ATTENZIONE Disconnettere il cavo di alimentazione prima di pulire o sostituire le lampade della byko- spectra! Pulizia L'area di osservazione della byko-spectra dovrebbe essere tenuta pulita e libera da campio- ni, appunti, etc. Per pulire la superficie grigia neutra, usare un tessuto morbido e inumidito con un sapone neutro o un detergente.
Page 57 BYK-Gardner GmbH byko-spectra standard "Sfarfallio" della lampada fluorescente Le lampade fluorescenti possono sfarfallare o illuminare a “spirale” quando sono nuove. Questa è una caratteristica comune per le nuove lampade fluorescenti e non indica che le lampade siano difettose. Normalmente lo sfarfallio diminuisce gradualmente e poi sparisce dopo circa 50 ore di utilizzo.
Page 58: Dati Tecnici
byko-spectra standard BYK-Gardner GmbH 7 Dati tecnici Modello della cabina 6047 6046 Tensione 230 V 115 V Frequenza 50 Hz / 60 Hz Potenza 225 Watt, 0.98 Ampere 225 Watt, 1.80 Ampere Sorgenti luminose D65, A, CWF, TL84, UV Dimensioni (A x L x P) 63 x 76 x 55 cm (24.75 x 30 x 21.5 in) Peso 32 kg (70 lbs)
Page 59: Dichiarazione Di Conformità
BYK-Gardner GmbH byko-spectra standard 8 Dichiarazione di Conformità Noi, BYK-Gardner GmbH Lausitzer Strasse 8 D-82538 Geretsried qui in seguito dichiariamo che i prodotti: • byko-spectra standard, byko-spectra lite • byko-spectra basic, byko-spectra mini sono in conformità con i requisiti delle seguenti direttive: •...
Page 60 byko-spectra standard BYK-Gardner GmbH Índice de contenidos Resumen ............................Introducción ..........................Componentes ..........................Asamblea ............................. Operación............................. Conectar con una fuente de alimentación ..................Funcionamiento del tablero de interruptor .................. Operación del ColorGuard......................Detectando "Metamerism" ......................Mantenimiento..........................Datos técnicos ..........................Declaración de conformidad ...................... 184 020 846 EDFIS 2411...
Page 61: Resumen
BYK-Gardner GmbH byko-spectra standard 1 Resumen Cat. no. 6046 / 6047 184 020 846 S 2410 BYK - Gardner USA BYK-Gardner GmbH 9104 Guilford Road, Suite H Lausitzer Str. 8 Columbia, MD 21046 D-82538 Geretsried United States Germany Phone 800-343-7721 Tel.
Page 62: Introducción
byko-spectra standard BYK-Gardner GmbH 2 Introducción La byko-spectra standard es una cabina de luz económica con 5 iluminantes. Proporciona a coloristas, estilistas, diseñadores y técnicos del color los cinco tipos de iluminación más co- munes: Luz diurna, incandescente, de oficina (CWF y TL84) e iluminación ultravioleta. El usuario puede crear un entorno de visualización que simule las condiciones de ilumina- ción típicas de una tienda, oficina, hogar o la luz natural del día.
Page 63: Componentes
BYK-Gardner GmbH byko-spectra standard 3 Componentes 1 Alumbrado 2 Marcos laterales 1 Panel trasero 1 Superficie de la visión 2 Paredes laterales 5 8-32 x ½" Tornillos de la máquina con arandela de nylon 4 8-32 x ½" Tornillos de la máquina 5 Casquillos rápidos decorativos grises 4 Topes de goma negros 1 Cable eléctrico...
Page 64: Asamblea
byko-spectra standard BYK-Gardner GmbH 4 Asamblea Las ilustraciones incluidas exhiben un número de vistas agrandadas de los byko-spectra en varias etapas de la asamblea. Deben asistir al montaje de la unidad. Paso 1 Localizar el marco del lado izquierdo (A) y unirlo a un extremo de la superficie de la visión (C), como se muestra arriba, usando dos (2) 8-32 x 1/2"...
Page 65 BYK-Gardner GmbH byko-spectra standard Paso 2 Unir el panel trasero (D) a los marcos laterales izquierdos y derechos y a la superficie de la visión usan usan cinco (5) tornillos y a los montajes de la arandela. Localizar cinco (5) cas- quillos decorativos grises y encajarlos a presión sobre los montajes del tornillo y de la aran- dela (en la parte posterior de la cabina) para encubrir las cabezas de tornillo.
Page 66: Operación
byko-spectra standard BYK-Gardner GmbH 5 Operación 5.1 Conectar con una fuente de alimentación Antes de conectar la línea cuerda con una fuente de alimentación, verificar el grado eléc- trico en la etiqueta de la identificación del producto del byko-spectra, para ser seguro que- el byko-spectra tienen el mismo grado de la corriente eléctrica que la fuente de alimenta- ción.
Page 67: Operación Del Colorguard
BYK-Gardner GmbH byko-spectra standard Modo de fusión: • Pulse el botón de la primera fuente y, a continuación, mantenga pulsado el botón de las fuentes que desee añadir. Un máximo de tres fuentes pueden estar encendidas al mismo tiempo. Programación de una secuencia: •...
Page 68 byko-spectra standard BYK-Gardner GmbH Notas importantes: • En cada pantalla de edición, los iconos de las cuatro acciones de los botones se ilus- tran a la derecha. • Dentro de cada categoría de edición, el botón Volver (abajo a la derecha) puede pul- sarse para volver al menú...
Page 69: Detectando "Metamerism
BYK-Gardner GmbH byko-spectra standard Horas EOL (Fin de vida útil de la lámpara): • Procedimiento idéntico al cambio de nombres de luces. • Desplácese para seleccionar la fuente para cambiar las horas de fin de vida útil. • Pulse Seleccionar para la fuente deseada. •...
Page 70: Mantenimiento
byko-spectra standard BYK-Gardner GmbH 6 Mantenimiento ATENCIÓN Desconectar el cable eléctrico antes de la limpieza o de relamping el byko-spectra! Limpieza El área de la visión del byko-spectra debe ser mantenida limpia y liberar de muestras, de avisos, del etc. Para limpiar la superficie gris neutral, utilizar un paño con un jabón suave o un detergente suave, húmedo.
Page 71 BYK-Gardner GmbH byko-spectra standard Nota del "parpadeo" de la lámpara fluorescente Las lámparas fluorescentes pueden oscilar o "torcer en espiral" cuando son nuevas. Ésta es una característica común de lámparas fluorescentes nuevas y no indica que las lámparas son defectuosas. Normalmente, el oscilar disminuye gradualmente entonces desaparece después de aproximadamente 50 horas de la operación.
Page 72: Datos Técnicos
byko-spectra standard BYK-Gardner GmbH 7 Datos técnicos Modelo de la cabina de 6047 6046 Voltaje 230 V 115 V Frecuencia 50 Hz / 60 Hz Energia 225 Vatios, 0,98 Amperios 225 Vatios, 1,80 Amperios Fuentes de luz D65, A, CWF, TL84, UV Dimensiones (H x W x D) 63 x 76 x 55 cm (24,75 x 30 x 21,5 in) Peso...
Page 73: Declaración De Conformidad
BYK-Gardner GmbH byko-spectra standard 8 Declaración de conformidad Nosotros, BYK-Gardner GmbH Lausitzer Strasse 8 D-82538 Geretsried declaramos por la presente que los productos: • byko-spectra standard, byko-spectra lite • byko-spectra basic, byko-spectra mini cumplen las siguientes directivas: • 2014/30/EU EMV > Directiva Compatibilidad Electro Magnética (CEM) •...
Page 74 byko-spectra standard BYK-Gardner GmbH Notes 184 020 846 EDFIS 2411...
Page 75 BYK-Gardner GmbH byko-spectra standard Notes 184 020 846 EDFIS 2411...
Page 76 Download your manuals from: https://www.byk-instruments.com/p/6046 BYK-Gardner GmbH Lausitzer Strasse 8 82538 Geretsried Germany Tel +49 08171 3493-0 Fax +49 08171 3493-140 info.byk.gardner@altana.com www.byk-instruments.com...
