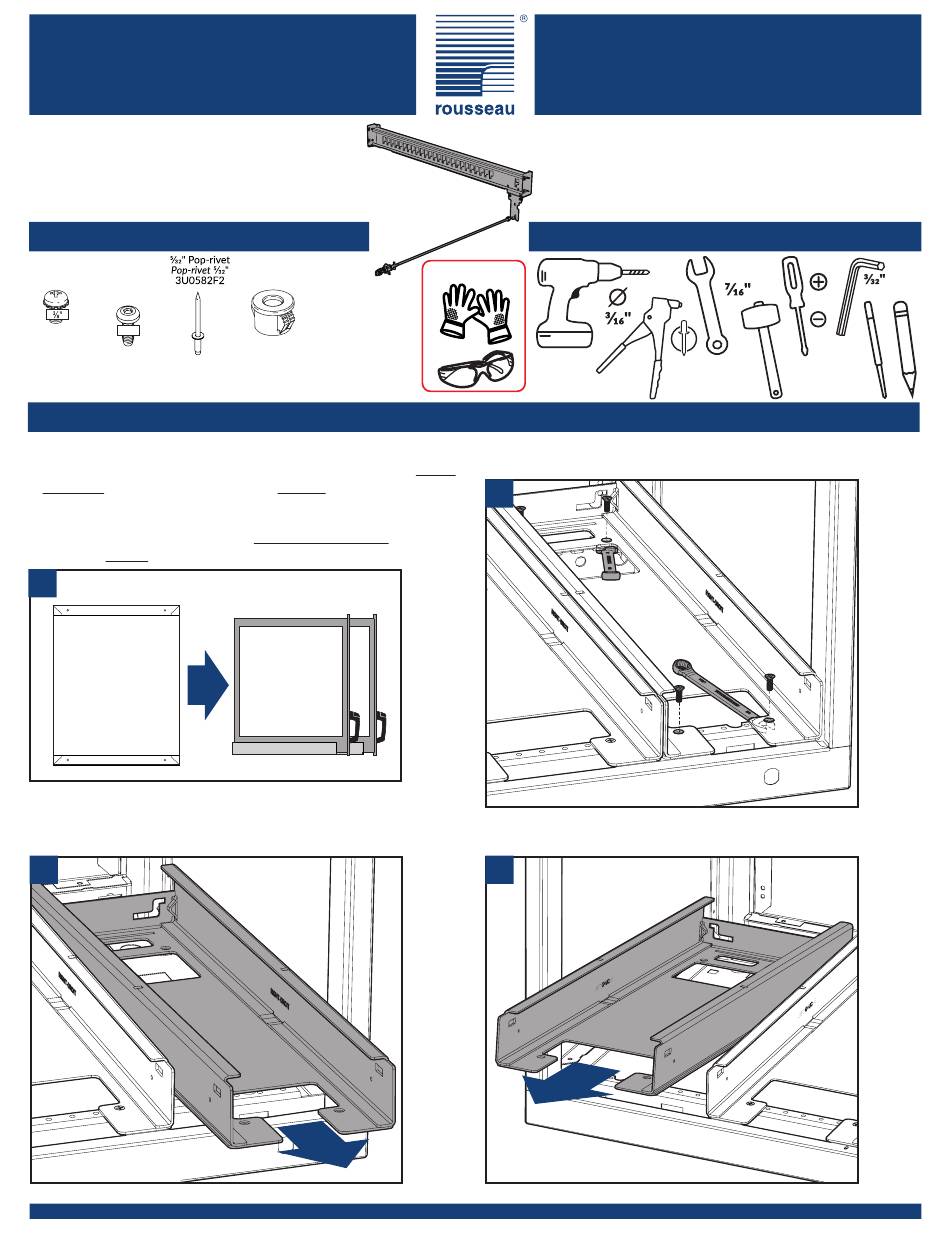

LOCKING MECHANISM
R LINE
• All required hardware is included
• Please check the contents with your packing slip
• Read instructions carefully
• Save this document for future reference
Hardware
10-32 Bolt
10/32 Torx T25
Boulon 10-32
Tapping screw
3A1412LA
Vis taraudeuse
10/32 Torx T25
3D1416Q2
1/2"
Remove rail(s)
• Remove drawers. If the cabinet has a «One-Drawer-at-a-Time»
mechanism: on the mechanism to the rear of the cabinet, move
the slider of the removed drawer to the top before removing the
next drawer.
• Retirer les tiroirs. Si le cabinet comprend un mécanisme de un tiroir
à la fois, au niveau du mécanisme, déplacez le coulisseau du tiroir
retiré vers le haut avant de tenter de retirer un autre tiroir.
1
Top cabinet
Side view
Cabinet du haut
Vue de côté
• Remove the right rail from the cabinet.
• Retirer le rail droit du cabinet.
3
rousseau.com
1-800-463-4271
ASSEMBLY GUIDE
Quincaillerie
1/2" DIA Bushing
Manchon 1/2"
71404230
MÉCANISME DE VERROUILLAGE
GUIDE D'ASSEMBLAGE
• Toute la quincaillerie requise est incluse
• Veuillez vérifier le contenu avec votre feuille de livraison
• Lisez attentivement les instructions
• Conservez ces instructions pour référence future
Suggested tools
Cut-resistant gloves
Gants anti-coupure
• Remove screws from the right rail (nut under the rail.
• Retirer les vis du rail de droite (écrous sous le rail).
2
• Remove left rail (nuts & screws) if it's a cabinet with 2 locks.
• Retirer le rail gauche (écrous & vis) si cabinet à 2 serrures.
4
1 / 7
LIGNE R
Outils suggérés
#2
Retirer le(s) rail(s)
R4F-FE24B
7D00204F
