Cube ACID PRO Evolution Quick Start Manual

Originalbetriebsanleitung
ACID Rücklicht PRO Evolution
DE
K 2442
SEACS-02 Version 1.0
DE
BESTIMMUNGSGEMÄSSE VERWENDUNG
Dieses Produkt dient als Schlussleuchte für Fahrräder gegen die Fahrt-
richtung nach hinten. Die Lichtverteilung darf nicht verdeckt werden. Das
Produkt ist zur Anwendung im Außenbereich bestimmt. Das Produkt ist
nicht für den gewerblichen Einsatz bestimmt. Stellen Sie sicher, dass die
USB-Schutzkappe während des Gebrauchs richtig geschlossen ist.
Dieses Produkt ist entsprechend derzeit gültiger StVZO an Fahrrädern
zugelassen.
Verwenden Sie das Produkt nur wie in dieser Anleitung beschrieben. Jede
andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Unfäl-
len, schweren Verletzungen oder Schä den am Produkt oder Fahrzeug
führen. Das Produkt ist kein Kinderspielzeug. Der Hersteller oder Händler
übernimmt keine Haftung für Schäden, die durch falsche Montage und
nicht bestimmungsgemäßen oder fal schen Gebrauch entstanden sind.
Technische Daten
Modellname
PRO Evolution (Rücklicht)
Beleuchtungsstärke 5 / 8 cd (low / high)
Lichtquelle LED
Batterie
270 mAh Li-Po Akku (integriert)
Gehäuse Kunststoff
Gewicht 25 g
Abmessung (LxBxH)
35 x 45 x 24 mm (ohne Silikonband)
IP Schutzklasse IPX5
Passend für Sattel- ~20 - ~32 mm
stützendurchmesser
Leuchtstufen 2
Leuchtdauer: Stufe 1 5 cd ca. 6 Std. (low)
Stufe 2 8 cd ca. 4 Std. (high)
Bremslicht 40 cd
Ladedauer ca. 2 Std.
Batterieindikator grün (100%-70%)
orange (69%-50%)
rot (49%-15%)
rot blinkend (15%-0%) schaltet auf Stufe 2
Eine Energieabgabe über die enthaltene USB-Schnittstelle ist nicht
möglich.
Technische Änderungen vorbehalten.

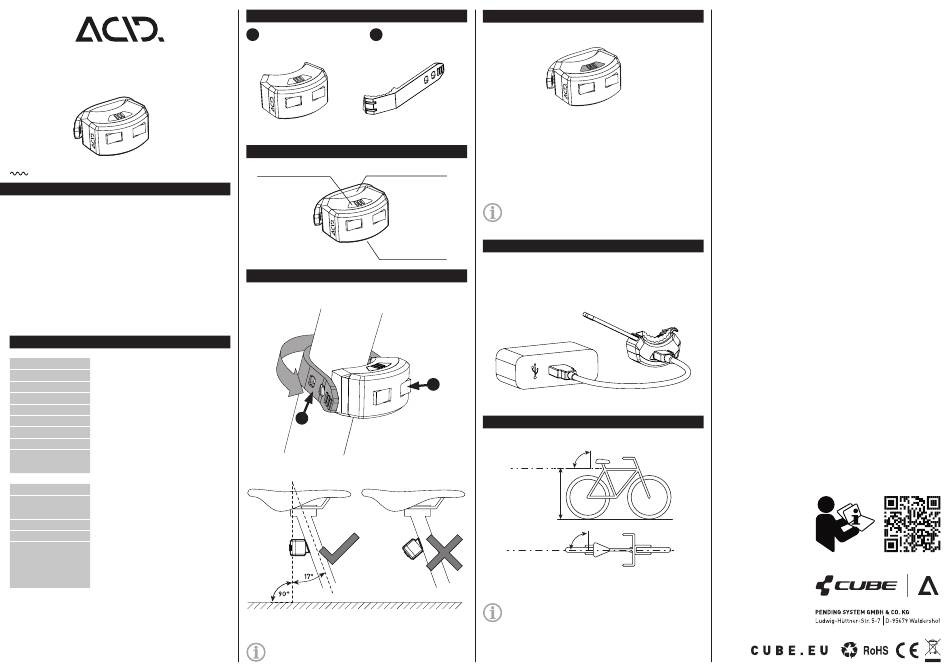

Lieferumfang
1 2
Rücklicht Silikonband
Übersicht
An/Aus Schalter + Silikonband
Batterieindikator
USB-C Anschluss
Montage Sattelstütze
2
Die Not-/bremslichtfunktion arbeitet nur dann korrekt, wenn die
Leuchte in der richtigen Position montiert ist.
Betrieb
ON = 1x halten Schalten Sie die Schlussleuchte durch langes Drücken
des Schalters an.
Leuchtstufe wechseln Das Rücklicht hat 2 Leuchtstufen, welche durch
= 1 drücken Drücken des Schalters umgestellt werden.
Schalten Sie die Schlussleuchte durch langes Drücken
OFF = 1x halten
des Schalters aus.
Leuchtet die Batterieanzeige der Leuchte rot auf, ist diese unver-
züglich zu laden. Ist der Akku komplett leer, schaltet die Leuchte ab.
Prüfen Sie vor jeder Fahr mit Hilfe des Batterieindikators, ob der Akku
ausreichend geladen ist. Im entladenen Zustand besteht die Gefahr der
Tiefenentladung. Laden Sie den Akku baldmöglichst wieder auf.
Leuchte aufladen
Laden Sie die Schlussleuchte, wie in der Grafik beschrieben, mit einem
USB-C Ladekabel. Benutzen Sie hierfür einen USB-Anschluss oder ein
USB-Netzteil (max. Input DC 5V, 1000 mA). Der Akku ist vollständig ge-
laden, wenn die LED unter dem An/Aus Schalter grün leuchtet.
1
Produkteinstellung
90°
Bezugsachse
max. 1200mm
min. 400mm
90°
Bezugsachse
WICHTIG! Überprüfen Sie regelmäßig die richtige Einstellung und
Anbauhöhe Ihres Rücklichtes. Das Rücklicht muss in einem Be-
reich von 250 bis 1200 mm über der Fahrbahn montiert werden. Es
muss so angebaut und eingestellt werden, dass die Bezugsachse
parallel zur Fahrzeuglängsmittelebene und parallel zur Fahrbahn
liegt (siehe Abbildung).
Montieren Sie die Leuchte, wie in der Grafik beschrieben in entgegengesetzter
Fahrtrichtung mit Batterieindikator bzw. An/Aus Schalter nach oben.
