- Page 1 MISTRAL BT HANDBUCH FÜR GEBRAUCH UND WARTUNG Aufmerksam lesen und zusammen mit der Theke aufbewahren Manual VUD00004 ÜBERSETZT AUS DEN ORIGINALANWEISUNGEN Revision Revision date 04 / 03 / 2024...
-
Page 3: Table Of Contents
De Rigo Refrigeration s.r.l. INHALT Allgemeine Eigenschaften ........4 Position der wichtigen Bestandteile…………...4 Beschreibung des Produkts Typenschild ............ 5 Wichtige Informationen...........6 Wichtige Installationsbedingungen…………..…..8 Installation des Produkts Hinweise zur Installation……………………..…….10 Allgemeine Hinweise..…………………………11 Vorsichtsmaßnahmen und kleine Wartungseingriffe…………………………………...….12 Auffüllen mit den Produkten, die ausgestellt werden sollen ........... -
Page 4: Allgemeine Eigenschaften
De Rigo Refrigeration s.r.l. MISTRAL BT ALLGEMEINE EIGENSCHAFTEN Das Gerät namens ‘‘Mistral BT“ ist eine Wandkühltheke mit negativer Temperatur zum Ausstellen und Verkaufen von verpackten Produkten im Bereich der Selbstbedienung, bei klimatischen Funktionsbedin- gungen, die zur Klasse 3 ISO 23953-2 gehören. Das Gerät ist in den Höhen 2005 und 2205 mm und in den Versionen mit 2, 3, 4, 5 Türen lieferbar (entsprechende Längen: 1562, 2343, 3124 und 3905 mm). -
Page 5: Typenschild
De Rigo Refrigeration s.r.l. Typenschild De Rigo Refrigeration srl - Via G. Buzzatti 10 - 32036 Sedico (BL) MADE IN ITALY 2023 Modell Seriennummer Code Nennlestung Heizelemente www.derigorefrigeration.com Abtauung Circuit Kältemittel Eingef. Menge Menge CO Kompressor Klimaklasse Temperatur klasse Schaeumung Contains fluorinated greenhouse gases. -
Page 6: Wichtige Informationen
De Rigo Refrigeration s.r.l. WICHTIGE INFORMATIONEN Hinweise zur Installation Der Einbau des Gerätes und der Kälteanlage muss nur vom Servicepersonal des Herstellers oder − von einer ähnlich qualifizierten Person erfolgen; Die Installation und der Anschluss müssen auf Grund der am Ort und auf nationaler Ebene gel- −... - Page 7 De Rigo Refrigeration s.r.l. Auswechseln der Lampen Auswechseln der vertikalen LED-Türbeleuchtung Beginn jedes Eingriffs zum Auswechseln der Lampen muss sichergestellt werden, dass die Stromversorgung ausgeschaltet und/oder der Trennschalter an der Versorgungsleitung geöffnet ist. Außerdem erinnern wir daran, dass alle Eingriffe in Bezug auf den technischen Service und die außerordentliche Wartung nur von qualifiziertem, technischem Fachpersonal ausgeführt werden dür- fen.
- Page 8 De Rigo Refrigeration s.r.l. WICHTIGE BEDINGUNGEN FÜR DIE INSTALLATION Klima Die klimatischen Bedingungen am Aufstellungsort der Kühltheke müssen innerhalb der Grenzen der von der Klasse der Theke festgelegten Temperatur liegen; um innerhalb dieser Parameter zu liegen, kann die Instal- lation einer Klimaanlage notwendig sein. Eine solche Klimaanlage müsste auch die Kontrolle der Luftfeuch- tigkeit vorsehen, da eine zu hohe relative Luftfeuchtigkeit dem guten Funktionieren der Kühltheke schadet.
- Page 9 De Rigo Refrigeration s.r.l. Die Häufigkeit der Reinigung hängt auf jeden Fall von der Art ab, wie die Theke verwendet wird und von den hygienischen Requisiten oder sonstigen besonderen Anforderungen. Die Blockierung des Wasserab- flusses kann eine Störung mit möglichen Schäden an anderen Stellen der Theke verursachen. Es ist da- her empfehlenswert, die Abflüsse regelmäßig von qualifiziertem Fachpersonal reinigen zu lassen.
- Page 10 De Rigo Refrigeration s.r.l. HINWEISE IN BEZUG AUF DIE INSTALLATION > 60 mm > 60 mm CONTATTO TERMOSTATO KONTAKT THERMOSTAT ACHTUNG: Die Verteilung und die Menge der Produkte muss so vorgenommen werden, dass die vorge- schriebene Füllmenge nicht überschritten wird. Außerdem wird empfohlen, aufzupassen, dass die Gesamt- last für die Gerätestruktur nicht zu belastend ausfällt.
-
Page 11: Allgemeine Hinweise
De Rigo Refrigeration s.r.l. Allgemeine Hinweise Vor Gebrauch der Theke lesen. Das vorliegende Handbuch ist Bestandteil des Produkts und muss in der Nähe des Geräts auf- − bewahrt werden, damit es mühelos und rasch konsultiert werden kann. Der Regler darf nicht anders gebraucht werden, als nachstehend beschrieben, insbesondere −... -
Page 12: Wartungseingriffe
De Rigo Refrigeration s.r.l. VORSICHTSMASSNAHMEN BEIM BETRIEB UND KLEINE WARTUNGSEINGRIFFE Vor jedem Eingriff zur Reinigung, zur Wartung oder zum Auswechseln von Bestandteilen, deren Auswechseln erlaubt ist, muss sichergestellt sein, dass die Stromversorgung getrennt oder der allpo- lige Versorgungstrennschalter geöffnet ist, auch wenn die Eingriffe nicht direkt mit elektrischen Tei- len zu tun haben. -
Page 13: Positionierung Der Ausstellungsflächen
De Rigo Refrigeration s.r.l. Positionierung der Ausstellungsflächen Das Profil an den Ablageflächen anbringen, folgendermaßen vorgehen: 1. Die Profile für die Preisschilder darauf anbringen. Abb. 3a - 3b; 2. Die Preisschilderhalter mit den Halterungsprofilen an der Gitterablagefläche einhaken Abb. 3c. Abb. 3a Abb. -
Page 14: Plexiglas-Trennwandpositionierung
De Rigo Refrigeration s.r.l. Plexiglas-Trennwandpositionierung Platzieren Sie den Plexiglasteiler zwischen den Regalen, wie in den Bildern unten gezeigt. -
Page 15: Türen
De Rigo Refrigeration s.r.l. Türen Inbetriebnahme der Antifog-Folie Auf der Innenfläche des Glases, die mit Antifog-Folie bedeckt ist, ist eine zusätzliche Schutzfolie an- gebracht, die die Eigenschaften unverändert bewahrt und gleichzeitig die Fläche vor Staub, unab- sichtlichen Beschädigungen, etc. schützt. Die Schutzfolie darf erst dann entfernt werden, wenn die Theke komplett installiert ist und der Vorgang dazu ist folgendermaßen: 1. -
Page 16: Elektrische Komponenten
De Rigo Refrigeration s.r.l. ELEKTRISCHE KOMPONENTEN Beleuchtung In Bezug auf die Beleuchtung der Theke erinnern wir daran, dass es ratsam ist, diese sobald als möglich auszuschalten, damit Energie gespart werden kann. Die Lampen nie auswechseln, wenn Spannung anliegt. Schaltschränke Unsere Produkte können mit verschiedenen Arten elektronischer Controller zur Regulierung ausgestattet sein. -
Page 17: Technische Informationen
De Rigo Refrigeration s.r.l. TECHNISCHE INFORMATIONEN: Hauptparameter zum Einstellen. MISTRAL BT Regulie- Par. BESCHREIBUNG rungsbereich Kl. L1 (-18°/-20°C) SetPoint der Wärmeregulierung -21° LS÷US Differenz 1° 0,1÷25,5 Temperatur am Ende des Abtauvorgangs 18° -50,0÷110,0 °C Zeitabstand zwischen den Abtauvorgängen 1÷120 Stunden Maximale Dauer des Abtauvorgangs 0÷255 Minuten DIE TECHNISCHE DOKUMENTATION BEFINDET SICH IN DEN KÜHLTHEKEN... -
Page 18: Technische Daten
De Rigo Refrigeration s.r.l. TECHNISCHE DATEN Mistral L1 H2005 Länge 1562(2P) 2343(3P) 3124(4P) 3905(5P) Spannung Frequenz Betriebstemperatur °C -18°/-20° Maximale Leistungsaufnahme, Nennwert 1186 1478 Maximale Stromaufnahme, Nennwert 2.62 3.89 5.16 6.43 Maximale Leistungsaufnahme, beim Abtauvorgang 2478 3744 4936 6428 Klimaklasse ISO 23953-2 Mistral L1 H2205 Länge... -
Page 19: Notsituationen
De Rigo Refrigeration s.r.l. NOTSITUATIONEN 1. Die Theke startet nicht oder schaltet nicht aus. Kontrollieren, dass kein Stromausfall eingetre- ten ist; − Kontrollieren, dass der vorgesehene Hauptschalter eingeschaltet ist; − Kontrollieren, dass der Versorgungsstecker eingesteckt ist; − Falls der elektrische Unterbruch nicht von den oben genannten Gründen abhängt, sollte man sich sofort an den technischen Kundendienst wenden, und aus Vorsichtsgründen die Theke entleeren und die Produkte in die Kühlzelle oder an andere zur Aufbewahrung geeignete Orte bringen. - Page 22 De Rigo Refrigeration s.r.l.
- Page 23 Dieses Handbuch ist auf der Website www.derigorefrigeration.com verfügbar.
- Page 24 DE RIGO REFRIGERATION srl Rechtssitz und Verwaltung Via G. Buzzatti, 10 32036 Sedico – BL – Italien Tel. +39 0437 5591 Fax +39 0437 559300 info@derigorefrigeration.com expsales@derigorefrigeration.com www.derigorefrigeration.com Die Firma behält sich mögliche änderungen ohne vorherige mitteilung vor. Für sämtliche gesetzlichen Streitfälle ist die italienische Version des Handbuchs maßgeblich.
- Page 25 MISTRAL BT USE AND MAINTENANCE MANUAL Read carefully and preserve together with the counter Manual VUG00004 TRANSLATED FROM THE ORIGINAL INSTRUCTIONS Revision Revision date 04 / 03 / 2024...
- Page 27 De Rigo Refrigeration s.r.l. TABLE OF CONTENTS General Features ........... ..4 Position of main components ......4 Description of the product Serial number plate ..........5 Important informations………………………...…..6 Important installation conditions ......8 Installation of the product Installation recommendations ......10 General recommendations..…………………….11 Precautions for use and minor maintenance ..
-
Page 28: General Features

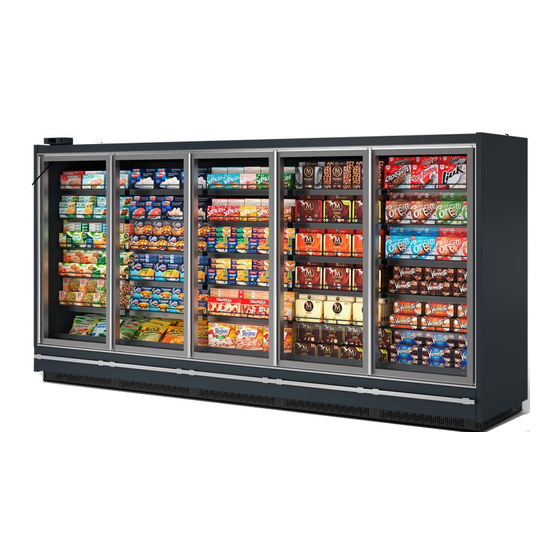

De Rigo Refrigeration s.r.l. MISTRAL BT GENERAL FEATURES Mistral BT is a negative temperature refrigerated wall counter for the display and sale of self- service packaged products, with ISO 23953-2 class 3 climate operating conditions. It is available 2005 and 2205 mm long and in the 2, 3, 4 and 5 door versions (respective lengths: 1562, 2343, 3124 and 3905 mm). -
Page 29: Made In Italy
De Rigo Refrigeration s.r.l. Serial number plate De Rigo Refrigeration srl - Via G. Buzzatti 10 - 32036 Sedico (BL) MADE IN ITALY 2023 Model Serial nr Code Rated Heating elements www.derigorefrigeration.com Defrosting Circuit Refrigerant Loaded Q.ty Q.ty CO Compressor Climate Class Temeperature Class Foaming Fluid... -
Page 30: Important Informations
De Rigo Refrigeration s.r.l. IMPORTANT INFORMATIONS Installation recommendations The installation of the appliance and the refrigerant unit must only be made by the manufac- − turer’s service personnel or similarly skilled person; Installation and the electrical connection must be performed in compliance with national and −... - Page 31 De Rigo Refrigeration s.r.l. Replacing light bulbs Replacing door LED light bulb Before starting any operation entailing light bulb replacement, make sure power is disconnected and/or open the power isolator. Also remember that any technical assistance and extraordinary maintenance must only be carried out by qualified technical personnel.
-
Page 32: Important Installation Conditions
De Rigo Refrigeration s.r.l. IMPORTANT INSTALLATION CONDITIONS Climate The climate conditions of the environment where the counter is installed must be within the tempera- ture range established by the counter class. To be within these parameters, it could be necessary to install an air-conditioning system. - Page 33 De Rigo Refrigeration s.r.l. The frequency of cleaning however depends on how the counter is used and on hygienic require- ments or other particular reasons. Blockage of the water drain can cause a failure which could possi- bly damage other parts of the counter. Therefore qualified technical personnel should clean the drains periodically.
-
Page 34: Installation Recommendations
De Rigo Refrigeration s.r.l. INSTALLATION RECOMMENDATIONS The installation of the appliance and the refrigerant unit must only be made by the manufactur- − er’s service personnel or similarly skilled person; Correct positioning of cabinet; − > 60 mm > 60 mm −... -
Page 35: General Recommendations
De Rigo Refrigeration s.r.l. General recommendations To be read before using the counter. This manual forms an integral part of the product and must be stored with the equipment to fa- − cilitate rapid consultation. The adjuster must not be used with other functions other than those described below, specifical- −... -
Page 36: Precautions For Use And Minor Maintenance
De Rigo Refrigeration s.r.l. PRECAUTIONS FOR USE AND MINOR MAINTENANCE Before starting any cleaning, maintenance or parts replacement, even if not electrical, make sure that electric power is disconnected and/or open the omnipolar power isolator. Any technical assistance and extraordinary maintenance must only be carried out by quali- fied technical personnel. -
Page 37: Positioning Display Shelves
De Rigo Refrigeration s.r.l. Positioning display shelves Apply the price tag profile on the shelves proceeding as follows: 1. Insert the price tag support profiles on the shelf. Fig. 3a-3b; 2. Hook the price tag to the grating shelf by means of the support profiles Fig. 3c. Fig. -
Page 38: Plexiglass Partition Positioning
De Rigo Refrigeration s.r.l. Plexiglass partition positioning Place the plexiglass divider between the shelves as shown in the images below. -
Page 39: Doors
De Rigo Refrigeration s.r.l. Doors Activating antifog film An additional protective film is applied on the inside surface of the glass with anti-fog film, which keeps its features unchanged and at the same time protects the surface from dust, accidental dam- age, etc. -
Page 40: Electric Components
De Rigo Refrigeration s.r.l. ELECTRIC COMPONENTS Lighting For that which regards counter lighting, remember to switch the lights off as soon as possible to sa- ve energy. Never replace the lamps when voltage is present. Electric panels Our products can be equipped with various types of electronic controllers. ATTENTION: For detailed information on the installed instrument, please refer to the specific ma- nual supplied together with the counter (see page 17). -
Page 41: Technical Information
De Rigo Refrigeration s.r.l. TECHNICAL INFORMATION: main adjustment parameters. MISTRAL BT Adjustment Par. DESCRIPTION range Cl. L1 (-18/-20°C) Temperature control setting -21° LS÷US Differential 1° 0,1÷25,5 End defrost temp. 18° -50,0÷110,0 °C Defrost cycles interval 1÷120 hours Maximum defrost duration 0÷255 min TECHNICAL DOCUMENTATION INSERTED IN COUNTERS Each counter has a yellow envelope placed inside near the serial number plate. -
Page 42: Technical Data
De Rigo Refrigeration s.r.l. TECHNICAL DATA Mistral L1 H2005 Lenght 1562(2P) 2343(3P) 3124(4P) 3905(5P) Voltage Frequency Operating temperature °C -18°/-20° Max absorbed nominal power 1186 1478 Max absorbed nominal current 2.62 3.89 5.16 6.43 Max absorbed defrost power 2478 3744 4936 6428 Climate class... -
Page 43: Emergency Situations
De Rigo Refrigeration s.r.l. EMERGENCY SITUATIONS 1. The counter does not start or switches off. Check whether there is an electrical blackout in progress; − Make sure the main switch is turned on; − Make sure the plug is plugged in; −... - Page 47 This manual is also available at the website www.derigorefrigeration.com...
- Page 48 DE RIGO REFRIGERATION srl Registered and Administrative Office Via G. Buzzatti, 10 32036 Sedico – BL – Italy Tel. +39 0437 5591 Fax +39 0437 559300 info@derigorefrigeration.com expsales@derigorefrigeration.com www.derigorefrigeration.com The Company reserves the right to modify these modeles without advise. In case of a legal dispute, the Italian version of this booklet shall be the valid one.
-
Page 49: Manuel D'utilisation Et D'entretien
MISTRAL BT MANUEL D'UTILISATION ET D'ENTRETIEN Lire attentivement et conserver avec le comptoir Manual VUF00004 TRADUIT DES INSTRUCTIONS ORIGINALES Revision Revision date 04 / 03 / 2024... - Page 51 De Rigo Refrigeration s.r.l. TABLE DES MATIÈRES Caractéristiques générales ........4 Position des composants importants ....4 Description du produit Plaque numéro de série ........5 Informations importantes........6 Conditions importantes d'installation ....8 Installation du produit Mises en garde pour l'installation ....... 10 Mises en garde générales ………………...…..11 Précautions d'usage et petit entretien ....
-
Page 52: Caractéristiques Générales
De Rigo Refrigeration s.r.l. MISTRAL BT CARACTÉRISTIQUES GÉNÉRALES Le modèle Mistral BT est un comptoir mural réfrigéré à température négative pour l'exposition et la vente de produits emballés en libre service (self service), avec des conditions climatiques de fonc- tionnement relatives à la classe 3 ISO 23953-2. Il est disponible dans les hauteurs 2005 et 2205 mm et dans les versions à... - Page 53 De Rigo Refrigeration s.r.l. Plaque du numéro de série De Rigo Refrigeration srl - Via G. Buzzatti 10 - 32036 Sedico (BL) MADE IN ITALY 2023 Modèle Matricule Code Assignè Elèments Chauffants www.derigorefrigeration.com Dègivrage Circuit Rèfrigerant Q.tè Chargè Q.tè CO Compresseur Classe Climatique Classe de temperature...
-
Page 54: Informations Importantes
De Rigo Refrigeration s.r.l. INFORMATIONS IMPORTANTES Mises en garde pour l'installation L'installation de l'appareil et de l'appareil frigorifique ne doit être effectuée que par le person- − nel de service du fabricant ou par une personne qualifiée de même; Effectuer l'installation et le branchement électrique conformément aux normes en vigueur natio- −... - Page 55 De Rigo Refrigeration s.r.l. Remplacement des lampes Remplacement éclairage LED verticale porte Avant d'entreprendre toute opération de remplacement des lampes, vérifier que l'alimentation soit coupée et/ou ouvrir le sectionneur d'alimentation. Il est également rappelé que toutes les opérations d'assistance technique et d'entretien extraordi- naire doivent être effectuées uniquement par un personnel technique qualifié.
-
Page 56: Conditions Importantes D'installation
De Rigo Refrigeration s.r.l. CONDITIONS IMPORTANTES D'INSTALLATION Climat Les conditions climatiques sur le lieu d'installation du comptoir doivent rentrer dans les limites de tempé- rature fixées par la classe du comptoir ; pour rentrer dans ces paramètres, il peut être nécessaire d'ins- taller un dispositif de climatisation de l'air. - Page 57 De Rigo Refrigeration s.r.l. La fréquence des nettoyages dépend de toute façon du type d'utilisation du comptoir et en fonction des conditions requises d'hygiène ou d'autres raisons particulières. Le blocage de l'évacuation de l'eau peut causer une panne avec un endommagement possible d'autres parties du comptoir. Par conséquent, un nettoyage périodique des évacuations effectué...
-
Page 58: Mises En Garde Pour L'installation
De Rigo Refrigeration s.r.l. MISES EN GARDE POUR L'INSTALLATION L'installation de l'appareil et de l'appareil frigorifique ne doit être effectuée que par le personnel de ser- − vice du fabricant ou par une personne qualifiée de même; Positionnement correct du meuble ; −... -
Page 59: Mises En Garde Générales
De Rigo Refrigeration s.r.l. Mises en garde générales À lire avant d'utiliser le comptoir. Ce manuel, qui constitue une partie intégrante du produit, doit être conservé près de l'appareil − pour une consultation facile et rapide. Le régulateur ne doit pas être employé pour des fonctions autres que celles décrites ci- −... -
Page 60: Précautions D'usage Et Petit Entretien
De Rigo Refrigeration s.r.l. PRÉCAUTIONS D'USAGE ET PETIT ENTRETIEN Avant de commencer toute opération de nettoyage entretien ou de remplacement des parties autori- sées, même si ce n'est pas du type électrique, s'assurer que l'alimentation électrique soit coupée et/ o ouvrir le sectionneur omnipolaire d'alimentation. Toutes les opérations d'assistance technique et d'entretien extraordinaire doivent être effec- tuées uniquement par un personnel technique qualifié. -
Page 61: Positionnement Des Étagères D'exposition
De Rigo Refrigeration s.r.l. Positionnement des étagères d'exposition Appliquer aux étagères le profil support de prix en suivant la procédure suivante : 1. Insérer les profils de support de prix sur celui-ci. Fig. 3a-3b ; 2. Accrocher le support de prix sur l'étagère avec grille, à l'aide des profils de support Fig. 3c. Fig. -
Page 62: Positionnement De La Partition En Plexiglas
De Rigo Refrigeration s.r.l. Positionnement de la partition en plexiglas Placez le séparateur en plexiglas entre les étagères comme le montrent les images ci-dessous. -
Page 63: Portes
De Rigo Refrigeration s.r.l. Portes Mise en fonction du film anti-fog Sur la surface interne du verre avec film anti-fog est appliquée une pellicule supplémentaire de pro- tection qui conserve les caractéristiques inaltérées et, en même temps, protège la surface de la poussière, des dommages accidentels, etc. -
Page 64: Composants Électriques
De Rigo Refrigeration s.r.l. COMPOSANTS ÉLECTRIQUES Éclairage Concernant l'aide de l'éclairage du comptoir, il est conseillé d'éteindre les lumières dès que pos- sible, afin d'économiser de l'énergie. Ne jamais remplacer les lampes en présence de tension. Tableaux électriques Nos produits peuvent être équipés de différents types de contrôleurs électroniques de réglage. ATTENTION: Pour les informations détaillées de l’instrument installé, consulter le manuel spécifique qui est fourni avec l’ensemble du banc (voir la page 17). -
Page 65: Informations Techniques
De Rigo Refrigeration s.r.l. INFORMATIONS TECHNIQUES : paramètres principaux de réglage. MISTRAL BT Champ de Par. DESCRIPTION réglage Cl. L1 (-18°/-20°C) Set de thermorégulation -21° LS÷US Différentiel 1° 0,1÷25,5 Temp. fin dégivrage 18° -50,0÷110,0 °C Intervalle des cycles de dégivrage 1÷120 heures Durée maximum de dégivrage 0÷255 min... -
Page 66: Données Techniques
De Rigo Refrigeration s.r.l. DONNÉES TECHNIQUES Mistral L1 H2005 Longueur 1562(2P) 2343(3P) 3124(4P) 3905(5P) Tension Fréquence Température de fonctionnement °C -18°/-20° Puissance max. absorbée nominale 1186 1478 Courant max. absorbé nominal 2.62 3.89 5.16 6.43 Puissance max. absorbée en dégivrage 2478 3744 4936... -
Page 67: Situations D'urgence
De Rigo Refrigeration s.r.l. SITUATIONS D'URGENCE 1. Le comptoir ne se met pas en marche ou s'éteint. Vérifier qu'il n'y ait pas une situation de coupure de courant ; − Contrôler que l’interrupteur général de protection prévu soit allumé ; −... - Page 71 Ce manuel est également disponible sur le site www.derigorefrigeration.com...
- Page 72 DE RIGO REFRIGERATION s.r.l. Siège Légal et Administratif Via G. Buzzatti, 10 32036 Sedico – BL – Italie Tél. +39 0437 5591 Fax +39 0437 559300 info@derigorefrigeration.com expsales@derigorefrigeration.com www.derigorefrigeration.com La société se reserve le droit d’apporter modifications techniques sans préavis. Pour tout litige légal, la version italienne du livret fera foi.
