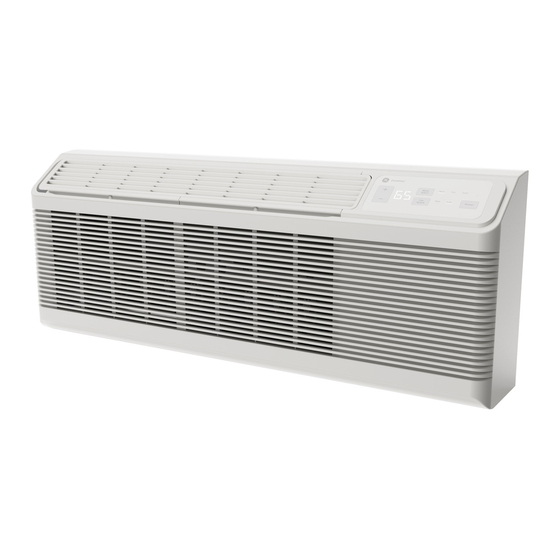

GE Zoneline AZH Owner's Manual
Hide thumbs Also See for Zoneline AZH:

Advertisement

Available languages

Available languages

Quick Links

SAFETY INFORMATION
USING THE ZONELINE
Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Air Direction . . . . . . . . . . . . . . . . . . . . . . . . . .7
To Remove the Room Cover . . . . . . . . . . . .7
Ventilation Control . . . . . . . . . . . . . . . . . . . . .7
Auxiliary Controls . . . . . . . . . . . . . . . . . . . . . .8
Remote Thermostat . . . . . . . . . . . . . . . . . . . 13
CARE AND CLEANING
Room Cover and Sleeve . . . . . . . . . . . . . . . 14
Outdoor Coils . . . . . . . . . . . . . . . . . . . . . . . . 14
Base Pan . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ventilation Filter . . . . . . . . . . . . . . . . . . . . . . 14
Air Filters . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
REQUIREMENTS FOR
OPERATION
. . . . . . . . . . . . . . . . . . . . . . 16
INSTALLATION INSTRUCTIONS
Preparation . . . . . . . . . . . . . . . . . . . . . . . . . .22
Replacing an Existing Unit . . . . . . . . . . . . .23
Electrical Connection . . . . . . . . . . . . . . . . . 24
Installing the Zoneline . . . . . . . . . . . . . . . . .27
Optional Drain Kit . . . . . . . . . . . . . . . . . . . 29
TROUBLESHOOTING TIPS
Normal Operating Sounds . . . . . . . . . . . . .32
CONSUMER SUPPORT
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Consumer Support . . . . . . . . . . . . . . . . . . . 36
Write the model and serial
numbers here:
Model # _________________
Serial # _________________
Find these numbers on a label
behind the room cover on the
base pan.
GE is a trademark of the General Electric Company. Manufactured under trademark license.
. . . . . . . . .3
. . . . . 30
OWNER'S MANUAL
AZE
AZH
Español
For a Spanish version of this
manual, visit our Website at
Zoneline.com.
Para consultar una version
en español de este manual
de instrucciones, visite nuestro
sitio de internet
Zoneline.com.
49-5000929 Rev. 1 09-24
