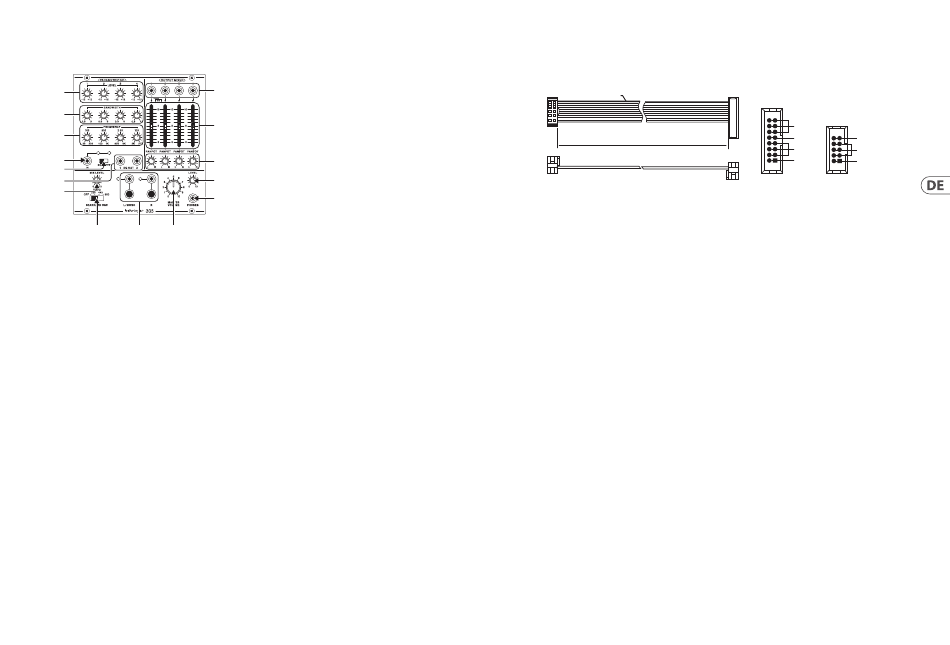

305 EQ/MIXER/OUTPUT Bedienelemente
(1)
(4)
(5)
(2)
(6)
(7)
(3)
(8)
(9)
(14)
(10)
(15)
(11) (13) (12)
1. MIXER INPUTS (1 / 2 / 3 / 4) – Verwenden Sie diese Buchsen, um
Audiosignale über Kabel mit 3,5-mm-Steckern in den OUTPUT MIXER-Bereich
zu leiten. Kanal 1 enthält eine vorverdrahtete, normierte Verbindung aus dem
parametrischen EQ-Bereich, sodass der PARAMETRIC EQ-Ausgang direkt vor
dem Lautstärkeregler direkt in den Signalpfad von Kanal 1 eintreten kann.
Wenn ein 3,5-mm-Stecker in die Buchse MIXER INPUT 1 eingesteckt wird,
wird der EQ-Ausgang getrennt und durch das eingehende Buchsensignal von
MIXER INPUT 1 ersetzt.
2. VOLUME SLIDERS – Verwenden Sie diese Schieberegler für die unabhängige
Lautstärkeregelung jedes Eingangskanals.
3. PANPOT – Diese Regler steuern die Platzierung jedes Kanals im Stereofeld.
4. LEVEL (1 / 2 / 3 / 4) – Verwenden Sie diese Regler, um jedes der vier
Frequenzbänder des PARAMETRIC EQ zu verringern oder zu verstärken.
5. BANDWIDTH – Diese Regler steuern die Breite oder Enge der
Parabelfilterkurve für jedes Frequenzband. Höhere Werte verengen die Kurve,
während niedrigere Werte eine breitere, sanftere parabolische Kurve erzeugen.
6. FREQUENCY – Verwenden Sie diese Regler, um die Platzierung jedes EQ-Filters
um den direkt über dem Regler angezeigten Mittelwert einzustellen.
7. IN – Verwenden Sie diesen Eingang, um externe Signale über Kabel mit
3,5-mm-Steckern in den PARAMETRIC EQ-Bereich zu leiten. Die zugehörigen
Signal- und Clip-LEDs der IN-Buchse lesen den Eingangssignalpegel, wenn
BYP am EQ/BYP-Schiebeschalter ausgewählt ist. Wenn EQ am EQ/BYP-
Schiebeschalter ausgewählt ist, lesen die LEDs den EQ-Ausgangspegel.
8. EQ/BYP – Dieser Schiebeschalter schaltet den PARAMETRIC EQ-Schaltkreis
ein oder aus. Wenn sich der Schalter in der BYP-Position befindet und der
EQ-Schaltkreis inaktiv ist, wird das über die IN-Buchse eingehende Signal
unverändert an den Mischerkanal von Kanal 1 weitergeleitet.
9. EQ OUT (1/2) – Verwenden Sie diese parallelen Ausgangsbuchsen,
um das verarbeitete Signal des PARAMETRIC EQ-Abschnitts über Kabel mit
3,5-mm-Stecker zur Verwendung an anderer Stelle zu senden. Wenn sich der
EQ/BYP-Schalter in der BYP-Position (umgangen) befindet, wird das über die
IN-Buchse eingehende Signal an den EQ OUT-Ausgängen dupliziert.
10. MIX LEVEL – Verwenden Sie diesen Knopf, um die Lautstärke des STANDARD
OSC-Ausgangs einzustellen, bevor das eingestellte Signal an den LEVEL-Regler
des Kopfhörers und den endgültigen MASTER VOLUME-Regler gesendet wird.
11. FREQ (OFF / 220 / 440 / 880) –
Dieser Schiebeschalter schaltet den Onboard-Oszillator (STANDARD OSC) ein
oder aus und wählt die Frequenz des Oszillators. Der Ausgang des Oszillators
geht als vorverdrahtete Parallelschaltung in den OUTPUT MIXER-Bereich, wie
ein zusätzlicher fünfter Monokanal, der mit dem MIX LEVEL-Regler in den
Ausgang des Mixer-Abschnitts eingemischt wird.
12. MASTER VOLUME – Verwenden Sie diesen Regler, um die
endgültigen Pegeleinstellungen vorzunehmen, bevor der Mix zu den
MASTER OUTPUTS geht.
13. MASTER OUTPUTS – Verwenden Sie diese Ausgänge, um die endgültige
Mischung über separate linke und rechte Buchsen über Kabel mit 3,5-mm-
oder ¼"-Zoll-Anschlüssen zu senden. Verwenden Sie für einen einzelnen
Mono-Ausgang nur den mit L / MONO bezeichneten Ausgang.
14. LEVEL (PHONES) – Verwenden Sie diesen Regler, um die Lautstärke für den
PHONES-Ausgang zu steuern.
15. PHONES – Dieser Ausgang sendet die endgültige Mischung für Kopfhörer mit
einem 1/8" Stereoanschluss.
Netzanschluss
P1
Red Stripe
2 1
10 9
200 mm ± 10
Connect end P1 to the module socket
Connect end P2 to the power supply
Das 305 EQ/MIXER/OUTPUT-Modul wird mit dem erforderlichen Stromkabel für
den Anschluss an ein Standard-Eurorack-Stromversorgungssystem geliefert.
Befolgen Sie diese Schritte, um das Modul mit Strom zu versorgen. Es ist
einfacher, diese Verbindungen herzustellen, bevor das Modul in ein Rackgehäuse
eingebaut wurde.
1. Schalten Sie das Netzteil oder das Rackgehäuse aus und ziehen Sie das
Netzkabel ab.
2. Stecken Sie den 16-poligen Stecker am Netzkabel in die Buchse am
Netzteil oder im Rack-Gehäuse. Der Anschluss verfügt über eine Lasche, die an
der Lücke in der Buchse ausgerichtet ist, sodass sie nicht falsch eingeführt
werden kann. Wenn das Netzteil keine Schlüsselbuchse hat, achten Sie darauf,
Pin 1 (-12 V) mit dem roten Streifen am Kabel auszurichten.
Installation
Die erforderlichen Schrauben sind im Lieferumfang des Moduls für die Montage
in einem Eurorack-Gehäuse enthalten. Schließen Sie das Netzkabel vor der
Montage an.
Abhängig vom Rack-Gehäuse kann es eine Reihe von festen Löchern geben,
die entlang der Länge des Gehäuses 2 PS voneinander entfernt sind, oder eine
Schiene, mit der einzelne Gewindeplatten entlang der Länge des Gehäuses
gleiten können. Die frei beweglichen Gewindeplatten ermöglichen eine
präzise Positionierung des Moduls. Jede Platte sollte jedoch in der ungefähren
Beziehung zu den Befestigungslöchern in Ihrem Modul positioniert werden,
bevor Sie die Schrauben anbringen.
Quick Start Guide
P2
1 2
HOT USED
15 16
+ 12 V + 12 V
GROUND GROUND
- 12 V - 12 V
3. Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des Moduls.
Der Anschluss verfügt über eine Lasche, die zur korrekten Ausrichtung an der
Buchse ausgerichtet wird.
4. Nachdem beide Enden des Netzkabels fest angeschlossen wurden, können Sie
das Modul in einem Gehäuse montieren und die Stromversorgung einschalten.
Halten Sie das Modul so gegen die Eurorack-Schienen, dass jedes der
Befestigungslöcher mit einer Gewindeschiene oder einer Gewindeplatte
ausgerichtet ist. Bringen Sie die Schrauben teilweise an, um zu beginnen.
Dadurch können Sie die Position geringfügig anpassen, während Sie alle
ausrichten. Ziehen Sie die Schrauben fest, nachdem die endgültige Position
festgelegt wurde.
13
