Panasonic FT-KS40 Instruction Manual

Narrow Beam Fiber Head (Free-cut type)
FT-KS40, FT-KV40, FT-KV26, FT-KV26H1
1 SETTING
● Take care that, since the aperture angle of this product is very narrow, the beam
may not be received depending upon the installation conditions.

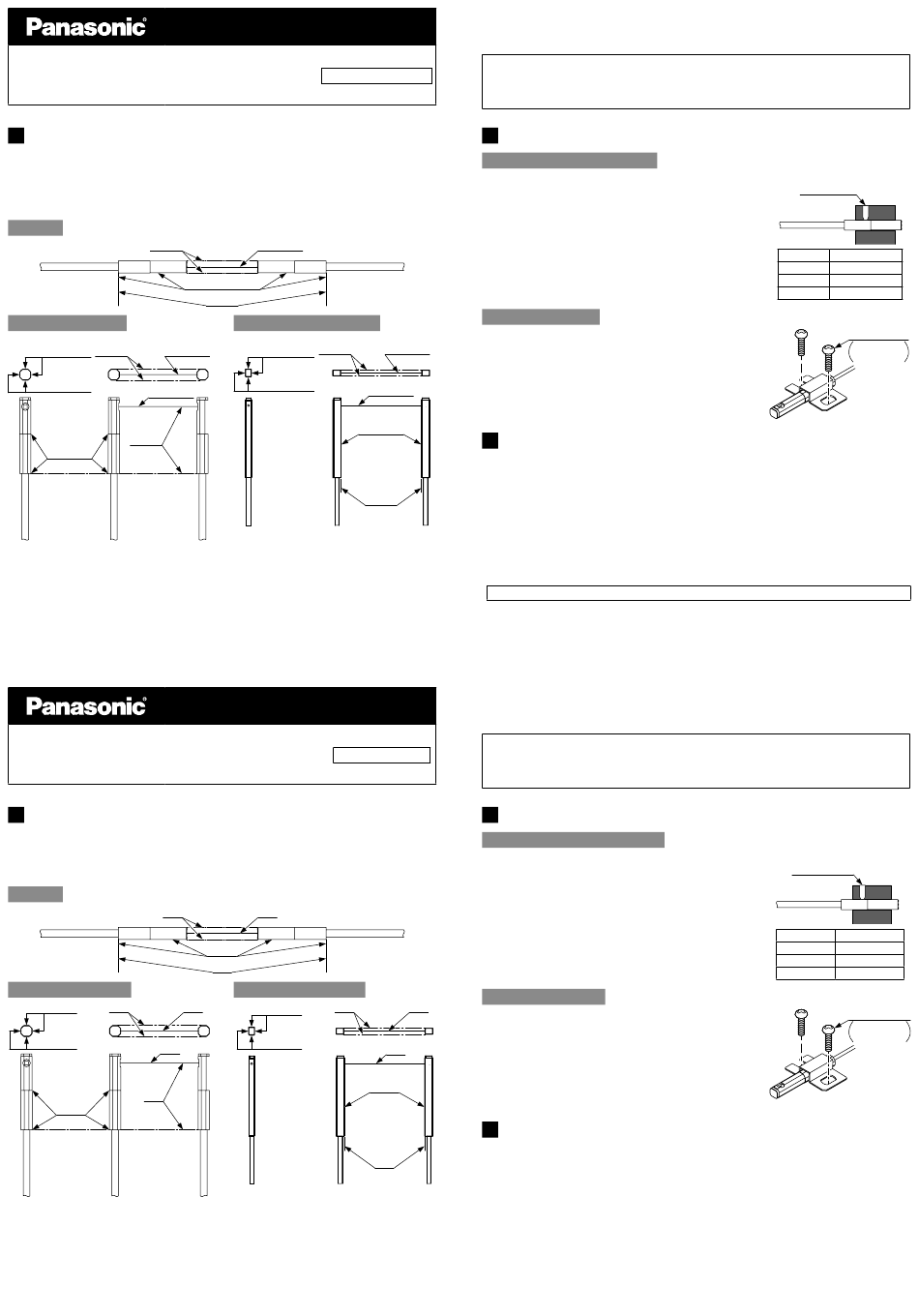

At the time of installation, determine a reference plane, as shown in the figure be-
low, and taking sufficient care against beam misalignment or tilt, install the emitting
and receiving fibers so that they are parallel.
FT-KS40
Parallel
Reference planes
FT-KV40, FT-KV40W
Reference
Parallel Beam axis
planes
Reference
planes
Beam axis
Parallel
Reference
planes
狭光芒ファイバヘッド(フリーカット)
FT-KS40、FT-KV40、FT-KV26、FT-KV26H1
1
設置
● 本製品の開口角は非常に狭く、設置の状態によっては入光しない場合があります
ので、ご注意ください。
設置の際には、下図のように基準面を決め、光軸のズレや傾きに充分注意して、
投・受光ファイバが平行になるように設置してください。
FT-KS40
平行
FT-KV40、FT-KV40W
平行 光軸
基準面
基準面
光軸
平行
基準面
INSTRUCTION MANUAL
Sharp bend type
FT-KV40W
MJEC-FTKV40 No.0102-67V
Beam axis
Parallel
FT-KV26, FT-KV26H1
Reference
Parallel
planes
Reference
planes
Beam axis
Reference
planes
Parallel
取 扱 説 明 書
こまわりタイプ
FT-KV40W
光軸
基準面
平行
FT-KV26、FT-KV26H1
平行
基準面
基準面
基準面
平行
Thank you very much for purchasing Panasonic products. Please read this Instruc-
tion Manual carefully and thoroughly for the correct and optimum use of this product.
Kindly keep this manual in a convenient place for quick reference.
● For the connecting method of the fiber attachment, refer to the Instruction Manual
attached to the fiber attachment.
● Also read "Instruction Manual of General-purpose Fiber Head" carefully and
thoroughly for the correct and optimum use.
2 MOUNTING
FT-KS40, FT-KV26, FT-KV26H1
● Install the fiber, using an M3, or smaller, set
screw.
Also, mount FT-KS40 range of 12 to 20mm from
end of mounting portion. Other than the range,
the fiber will be broken.
FT-KV40, FT-KV40W
● Use an exclusive mounting bracket MS-FD-3 (ac-
cessory), and mount with M3 screws (purchase
Beam axis
separately).
3 CAUTION
● Since the sensing portion of this product is concave shaped, take care that dust or
dirt does not collect on it. In case it does collect, blow it off with air, etc.
Panasonic Industry Co., Ltd.
1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8506, Japan
https://industry.panasonic.com/
Please visit our website for inquiries and about our sales network.
Panasonic Industry Co., Ltd. 2024
April, 2024
このたびは、パナソニック製品をお買い上げいただき、ありがとうございます。
ご使用の前にこの取扱説明書をよくお読みになり、正しく最適な方法でご使用ください。
尚、この取扱説明書は大切に保管してください。
● ファイバセンサアンプへの装着方法については、ファイバセンサアンプに付属の
取扱説明書をご参照ください。
● ｢汎用ファイバヘッドの取扱説明書｣もよくお読みになり、正しく最適な方法でご
使用ください。
2
取り付け
FT-KS40、FT-KV26、FT-KV26H1
● ファイバは、M3以下の止めねじを使用して取り
付けてください。
また、FT-KS40は、取り付け部先端から12～
20mmの範囲で取り付けてください。取り付け可
能範囲外では、ファイバが破損しますので行なわ
ないでください。
FT-KV40、FT-KV40W
光軸
● 専用取付金具MS-FD-3(付属)を使用して、M3ねじ
(別途ご用意ください)で取り付けてください。
光軸
3
注意事項
● 本製品の検出部は、凹状になっていますので、ゴミやホコリなどが溜まらないよ
うにご注意ください。
万一溜まった場合は、エアーなどで吹き飛ばしてください。
パナソニック インダストリー株式会社
〒571-8506 大阪府門真市大字門真1006番地
https://industry.panasonic.com/
＜FAデバイス技術相談窓口＞
TEL：0120-394-205
受付時間：平日の9時～12時、13時～17時(土日祝日、年末年始、当社休業日を除く)
Panasonic Industry Co., Ltd. 2024
2024年4月発行
M3 set screw
(cup point)
Model No. Tightening torque
FT-KS40 0.29N·m
FT-KV26 0.19N·m
FT-KV26H1 0.19N·m
M3 screw
Purchase
separately.
PRINTED IN JAPAN
M3止めねじ
(くぼみ先)
型式名 締め付けトルク
FT-KS40 0.29N·m
FT-KV26 0.19N·m
FT-KV26H1 0.19N·m
M3ねじ
別途ご用意
ください。
