Summary of Contents for Phottix Indra500II

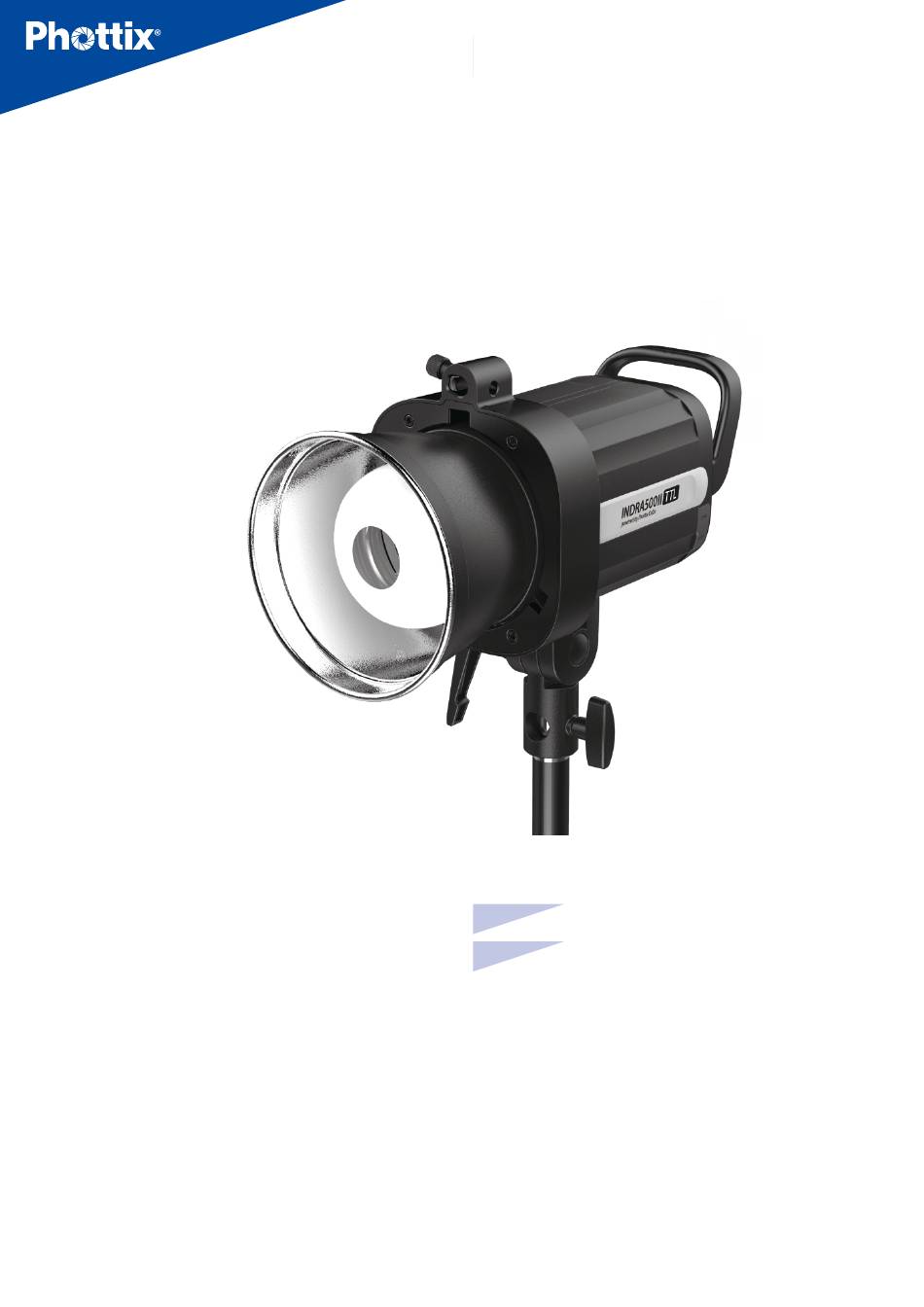

- Page 1 INSTRUCTION MANUAL Phottix Indra500II TTL Studio Light INSTRUCTION MANUAL 說明書 Trad...
- Page 2 16. Power Switch 17. Modeling Light Switch Use your studio light safely. Do not fire the Indra500II into the eyes of ● 18. Function Button 3 people or animals at short distances this may cause damage to the eyes 19.
- Page 3 2. Align the reflector with the mounting slot using your other hand. 1. A Phottix flash trigger (Phottix Odin II, Ares II, Odin TTL, Strato II Multi and 3. Insert and rotate the reflector clockwise following the direction of the arrow Strato TTL) or camera can be connected to the Indra’s 3.5mm sync port using...
- Page 4 II RX mode and 16 channels in Ares II mode. The same channel needs to be set 3. HSS function will not work in Manual and Multi Stroboscopic mode. on the Indra500II TTL Studio Light when in wireless receiving mode as on the 4. Use the HSS mode frequently will shorten the flash tube life.
- Page 5 INSTRUCTION MANUAL Menu Menu Settings Use the four function buttons below the LCD display to select the corresponding function setting options. You can edit each setting when the selected function is highlighted. Depending on the LCD color screen settings this will be in either: red, white, or yellow (The LCD color screen setting and the LCD display sensor setting will be shown in the Menu list).
- Page 6 INSTRUCTION MANUAL The LCD Display Wireless receiving modes: Flash modes: Odin II TTL, M, Multi Ares II Opt-Slave RX OFF Flash exposure compensation/ Flash output Wireless receiv- ing channel Menu: see more details in Menu function part Wireless ID: 0000-9999 receiving group Menu Screen...
- Page 7 The Phottix Indra500II TTL Studio Light has three flash modes: TTL Auto, Manual and Multi. TTL Flash Mode When the Phottix Indra500II TTL Studio Light is set to TTL mode, the studio light will fire at the selected flash exposure compensation, as set on a Phottix Odin II.
- Page 8 RX OFF Mode In this mode wireless receiving is turned off. This mode allows the Indra500II TTL Studio Light to be triggered by a Phottix How to use: Odin II TCU. To work correctly they must be set to the same channel, same group and same ID.
- Page 9 INSTRUCTION MANUAL same channel and group of the Indra500II, the flash power displayed on the 2. Press the corresponding function button to to adjust the Indra500II will follow the power setting on the Odin II TCU. flash count from 1-100 times (based on the flash frequency and flash output).
- Page 10 Replacing the flash tube Checking the Studio Light Information 1. Disconnect the Indra500II TTL Studio light from a power source for 10 minutes Firmware can be checked at custom function 9. (C.Fn 09), please refer to the before changing the flash tube.
- Page 11 19. 功能按鈕4 致失明。 20. 光學信號感測器 14 15 16 17 ● 請勿將產品置於高溫環境下（如直射陽光、封閉的汽 車等）。 ● 如在使用過程中出現冒煙或發出焦味時，請立即關閉 影樓燈的電源開關。 前視圖 ● 長期不使用時，請務必切斷影樓燈的電源開關。 21. 反光罩固定卡位 ● 在使用閃光燈時，請務必取下燈頭前蓋，以免閃光時 22. 玻璃防護燈罩 溫度過高，導致前蓋變形或燃燒。 23. LED造型燈 24. 閃光燈燈管 25. 反光罩 ● 產品外殼在使用後會很燙，請勿觸摸，有灼傷的危 險。 ● 有關Phottix Indra500II TTL影樓燈 交流電源適配器 的妥善處理和回收，請諮詢地方當局。...
- Page 12 4. 使用攝影傘時，請確保反光罩上的攝影傘插孔和Indra 影 樓燈上的攝影傘插孔對齊。 通過外置電源埠可以將影樓燈連接至Phottix Indra移動電源。 取下反光罩 請注意： 1. 用一隻手按箭頭方向撥動反光罩鎖扣按鈕。 外接外置電源時，只能搭配Phottix Indra500II TTL影樓燈 2. 另一隻手按照箭頭方向逆時針轉動反光罩，即可拆卸反光 專用的電源線。 罩。（圖四） 連接影樓燈和外置電源 使用Phottix Indra移動電源時 1. 將Indra500II TTL影樓燈電源線的一端插入 Indra500II TTL 影樓燈的外置電源埠。（圖一） 注：插入時請對準電源線和電源埠上的紅點標記卡位。 圖四 注：取下反光罩時請保持反光罩與影樓燈平衡，不要碰到玻 璃罩。 使用攝影傘插孔 Phottix Indra500II TTL影樓燈頂部的攝影傘插孔方便安裝 攝影傘和傘式柔光箱。使用攝影傘插孔安裝時非常簡單：將 圖一 傘中間的傘把插入到Phottix Indra影樓燈上的插孔中。旋轉 攝影傘插孔上的螺絲固定攝影傘。 2. 將另一端插入Phottix Indra移動電源的閃光燈輸出插孔。...
- Page 13 相機將記錄一組不同曝光的照片。在拍攝移動的主體及在一 個拍攝場景中有多種不同燈光效果的情況下，使用閃光包圍 曝光可以確保記錄到合適曝光的照片。閃光包圍曝光也可用 于高動態範圍攝影。 Phottix Indra500II TTL影樓燈支持閃光包圍曝光功能，但 後簾同步 該功能的實現主要取決於使用的引閃器和相機是否具備該功 能，在Phottix Indra500II TTL影樓燈上不能設置閃光包圍 曝光。更多關於閃光包圍曝光的資訊請參閱你的相機使用手 後簾同步（SCS）是在曝光快結束時觸發影樓燈，而不是在 冊。 曝光開始時觸發，它可以結合低快門速度達到創意性效果。 請注意： 閃光曝光鎖定 1. Phottix Indra500II TTL影樓燈支援後簾同步功能，但 燈本身不能設置這項功能。需在您所使用的相機或引閃器 閃光曝光鎖定（FV鎖定）可用來在拍攝照片前鎖定閃光曝光 上設置後簾同步功能。詳情請參閱引閃器和相機使用手 量，這對於在使用手動點測光的情況下，在一個場景中有多 冊。 種不同燈光效果很有幫助。在TTL模式下，通過相機上的功 2. 頻閃模式（Multi）不支援後簾同步。 能按鈕可以開啟閃光曝光鎖定功能，更多閃光曝光鎖定功能 和使用詳情，請參閱相機使用手冊。 Phottix Indra500II TTL影樓燈支持閃光曝光鎖定功能，但 測試/閃光就緒按鈕（READY） 該功能的實現主要取決於使用的引閃器和相機是否具備支援 該功能。更多關於閃光曝光鎖定的資訊請參閱你的相機使用 1. 按測試按鈕將會觸發影樓燈閃光，可用於手動模式下測...
- Page 14 說明書 Trad 功能表功能介紹 功能表功能參數設置 使用LCD顯示幕下面的四個功能按鈕，選定對應的功能設置項。被選定的功能項在LCD顯示幕上將會以紅/白/黃色高亮顯示 （LCD彩屏設置和LCD顯示幕感應設置除外，這兩項功能將會以功能表形式顯示），可以開始設置功能。 1. 通過“調節/確定旋鈕”即可選擇參數。 2. 參數設置完畢後，請再次按對應的功能按鍵或按壓設置旋鈕確認，並退出參數編輯狀態。...
- Page 15 說明書 Trad 液晶顯示幕顯示介面 閃光模式： TTL、M、Multi 無線接收模式： Odin II, Ares II, Opt-Slave RX OFF 閃光曝光 補償/閃光 輸出 無線接收頻道 功能表列： 詳見功能表 功能介紹 ID: 0000-9999 無線接收組別 功能表列顯示介面...
- Page 16 說明書 Trad 自動存儲功能 閃光曝光補償 Phottix Indra500II TTL影樓燈可以在±3檔間以1/3檔為增 Phottix Indra500II TTL 能夠自動保存影樓燈設置。即使關 量調節閃光曝光補償(FEC)。閃光曝光補償對於基於環境的 機重啟，之前所有設置仍將會保存在影樓燈內，直到下次您 需要而需要微調TTL系統的情況有很大説明。 重新設置為止。 請注意： 造型閃光 1. 如在引閃裝置上設置為TTL模式（如果所使用的引閃裝 置支援該功能），在Phottix Indra500II TTL影樓燈上也 1. 按相機上的景深預覽按鈕（如果相機上有）將會觸發影 設置為TTL模式，且兩者都設置了EV補償值，那麼最終的 樓燈連續閃光約1秒。造型閃光有利於看到被攝體的光影 EV值是兩者的EV設定值累計計算而得出來的。 效果和光平衡（請閱讀您的相機使用說明書獲得更多關於 2. 如在引閃裝置上設置為M模式（如果所使用的引閃裝置 景深預覽按鈕功能的資訊）。 支援該功能），在Phottix Indra500II TTL影樓燈上設置 2. 所有模式（TTL、手動（M）和頻閃模式(Multi)）下都 為TTL模式，且在影樓燈上設置了EV補償值，那麼Phottix 可以使用造型閃光。 Indra500II TTL影樓燈上設置的EV補償值也將參與最終的...
- Page 17 說明書 Trad Opt-Slave光學接收模式 無線接收模式 該模式下，來自附近其他閃光燈或影樓燈的閃光都可能觸發 Phottix Indra500II TTL影樓燈具有Odin II, Ares II, Opt- Indra500II TTL影樓燈。 Slave及RX OFF模式。詳情請參見下文。 請注意： 來自附近TTL閃光燈的預閃將觸發處於Opt-Slave模式下的 接收支援的閃光模式 Phottix Indra影樓燈。使用該模式時請小心，以防附近的 TTL閃光燈在你沒有準備好之前觸發Phottix Indra影樓燈。 如何設置： 1. 按功能按鈕4或旋轉“調節/確定旋鈕”直至LCD顯示幕 上顯示 。 2. 按 對應的功能按鈕，LCD顯示幕上對應的無線 接收功能高亮顯示。 3. 調節“調節/確定旋鈕”將無線模式切換到Opt-Slave。 4. 按“調節/確定旋鈕”，確認設置。 Odin II無線電接收模式 處於該模式下的Indra500II TTL影樓燈可以被同一頻道同一...
- Page 18 下對應的功能按鈕，旋轉“調節/確 定旋鈕”調節輸出能量（1/1到1/128，每兩檔之間分1/3 檔）。 2 按 在 下對應的功能按鈕，旋轉“調節/確定 旋鈕”進行頻道的選擇（CH1-CH4之間）。 3. 按 在 下對應的功能按鈕，旋轉“調節/確 定旋鈕”進行組別的選擇A,B,C,D, E (Odin II), A,B,C,D (Ares II)。 註: 在Odin II發射器調整輸出時，Indra500II會同步顯示對 應輸出 For Opt-Slave/RX OFF 在M（Manaul）功能下 1. 按 在 下對應的功能按鈕，旋轉“調節/ 確定旋鈕”調節輸出能量（1/1到1/128，每兩檔之間分1/3 檔）。 For RX OFF 在Multi功能下 1. 按 在...
- Page 19 說明書 Trad 自訂功能 2. 按功能按鈕1和2將迴圈自訂功能功能表項目 – C.Fn 00至 Phottix Indra500II TTL影樓燈具備可編輯的自訂功能。編 C.Fn09。 輯自訂功能步驟如下： 3. 旋轉“調節/確定旋鈕”可在功能表內改變自訂功能。 1. 按 選單內的C.Fn功能按鈕進入自訂功能功能表螢 幕。 4. 按功能按鍵4退出自訂功能功能表。 自訂功能表 更换灯管 4. 輕握住閃光燈燈管從卡槽中取出。（圖六） 1. 確保切斷電源10分鐘以上。 2. 按反光罩拆卸方式取下反光罩。 3. 稍微用力掰開玻璃防護罩卡位，取下玻璃防護罩。（圖五） 圖六 圖五...
- Page 20 5500±200K 圖七 閃光持續時間： t0.1 1/200s-1/6000s 頻閃閃光： 頻率：1-100Hz 6. 對準卡位裝上玻璃防護罩。（圖八） 閃光次数：1-100次 高速/後簾同步：支持* 回電時間（1/1，按影樓燈閃光指示燈亮紅燈時為准）: Phottix Indra移動電源（5AH電池）: 3.5s 輸入電源： Phottix Indra移動電源: 14.8V/5Ah: 400次全功率閃光 圖八 造型燈功率： 約4.5W 7. 按反光罩安裝方式裝回反光罩。 造型燈控制模： OFF，1-9檔, 自動 注：更換燈管時，請佩戴手套，不要直接用手接觸燈管。 無線接收方式： 光學脈衝和無線電 頻道： 32(Odin II接收模式), 16(Ares II接收模式) 影樓燈恢復預設值 無線接收模式： Odin II、 Ares II、Opt-Slave、RX OFF （僅允許3.5mm同步埠觸發）...
