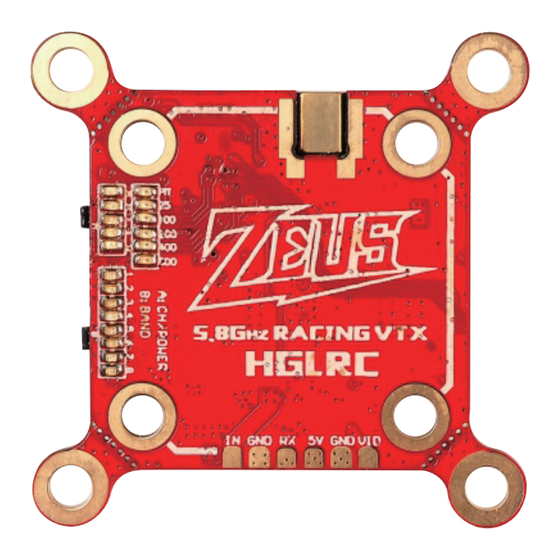

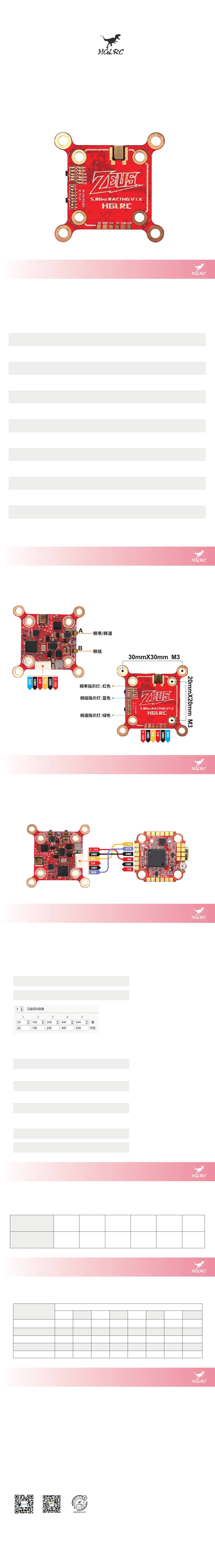

HGLRC Zeus VTX 800mW Operating Instructions

Zeus VTX 800mW
VTX 800mW
使用指南
产品参数
内置麦克风
支持电压:DC6-26V
BEC:5V/500mA
PIT@30mA
25mW@120mA/15.5dBm
100mW@140mA/21.5dBm
200mW@170mA/24.5dBm
400mW@230mA/27.5dBm
800mW300mA/30dBm
天线接口:MMCX
输出功率:PIT/25/100/200/400/800mW
标准40频道A/B/E/F/R频组
安装孔位:20X20/30X30mm.M3
尺寸:37mmx37mmx5mm
重量:4.8g
VTX 800mW
使用指南
接口定义
VTX 800mW
使用指南
接线图
VTX 800mW
使用指南
功能及应用说明
1.图传参数设置方式为飞控OSD控制和按键控制
2.飞控OSD控制所使用的协议为：
IRC tramp "PIT 25/100/200/400/800MW"
对应参数表数值为"25/100/200/400/800"
3.按键控制定义
按键"A"： 短按改变图传CH
"A→B→E→F→R→A"循环
长按(3S以上)后，图传功率跳至下一级
"PIT→25→...800→PIT"循环
按键"B"： 短按改变图传BAND
"1→2→3→...→8→1"循环
4.上电前长按"A"键，通电后进入PIT模式
松开A键后，按键A/B短按可以改变图传CH/BAND
长按无效；需重新上电，长按"A"键才能进行调整功率
VTX 800mW
使用指南
功率指示灯状态
指示灯：红色
频率
VTX 800mW
使用指南
频率表
频段(蓝灯)
A
B
E
F
R
VTX 800mW
使用指南
使用注意事项
1.通电前确定输出端已安装天线，以免损坏内部元件。
2.注意输入电压在规定范围内且正确无误，以免损坏内部元件。
3.图传在大功率工作下，外表面温度较高，严禁用手直接触摸，以免受伤。
公司信息
衷心感谢飞友的信任！欢迎选择化骨龙的产品
公司名称：广东化骨龙科技有限公司
技术电话：18033023851（微信同号）
官网网址：https://hglrc.taobao.com
地址：东莞市大朗镇银英路28号泓鑫泰产业园B1栋
图传说明书
常态 闪1下
PIT
25mw
1 2 3
5865 5845 5825
5733 5752 5771
5705 5685 5665
5740 5760 5780
5658 5695 5732
闪2下 闪3下
100mw 200mw
频道(绿灯)
4 5
5805 5785 5765
5790 5809 5825
5665 5885 5905
5800 5820 5840
5769 5806 5843
闪4下 闪5下
400mw 800mw
6 7 8
5745 5725
5847 5866
5905 5905
5860 5880
5880 5917
