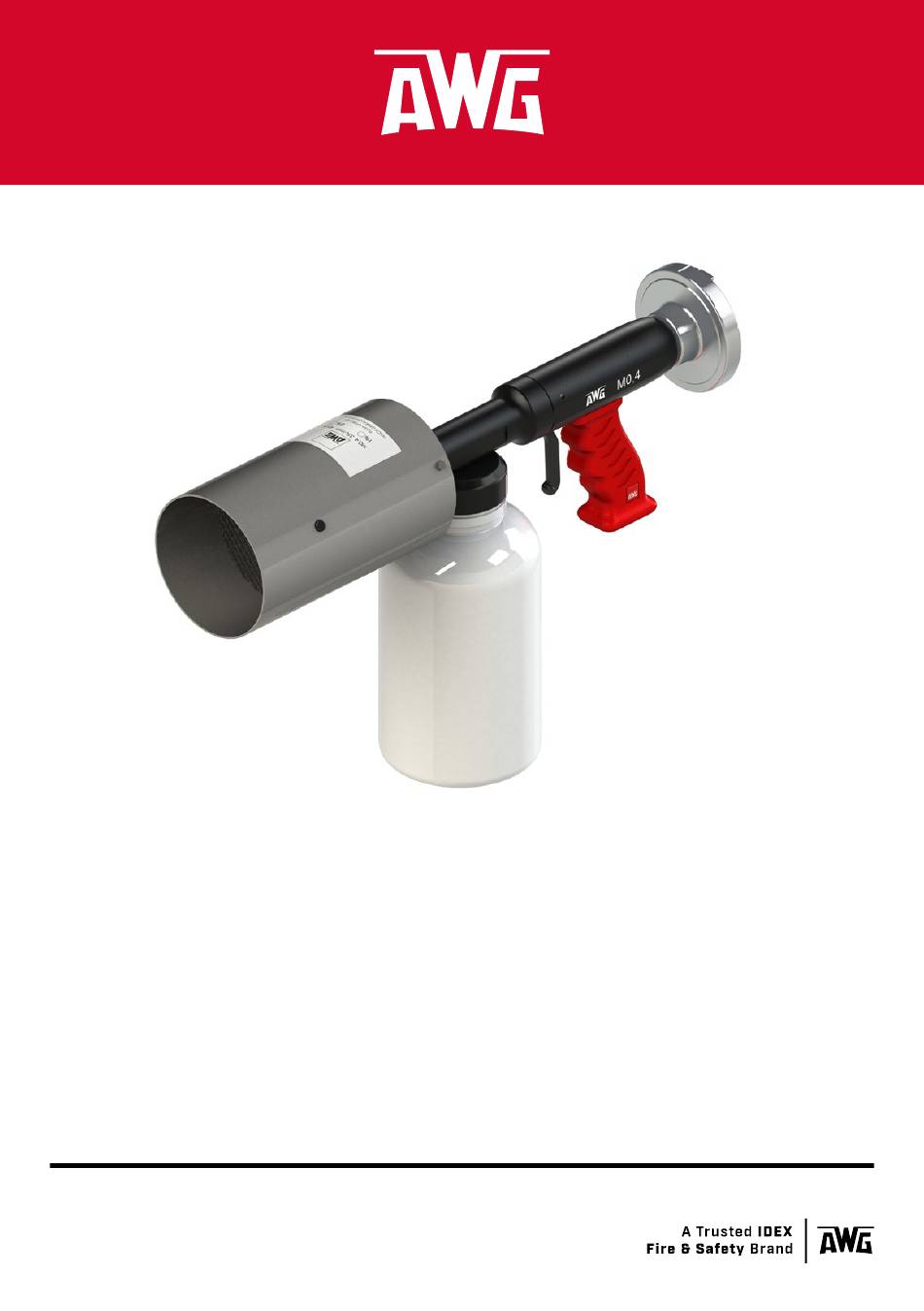

MITTELSCHAUMPISTOLE M0,4

SELBSTANSAUGEND

Zum Aufbringen von synthetischen Mehr-

bereichs-Schaummitteln für die Bekämpfung

von Bränden nicht-polarer Flüssigkeiten, z. B.

Benzin und Öl.

Zum Einsatz bei der Feuerwehr, in Werkstätten

und Lagern in der Industrie, für die Brandbe-

kämpfung und prophy laktische Flächenabde-

ckung.

ORIGINAL BETRIEBSANLEITUNG

ORIGINAL OPERATING MANUAL

MEDIUM EXPANSION

FOAM PISTOL M0,4

SELF-PRIMING

For the application of synthetic multi- grade

foam agents for fighting fires involving non-

polar liquids, e.g. petrol and oil.

For use by fire fighters, in workshops and

warehouses in industry, for fire fighting and

preventive covering of areas.

Need help?

Do you have a question about the 10129933 and is the answer not in the manual?

Questions and answers

Summary of Contents for AWG 10129933

Page 1 MITTELSCHAUMPISTOLE M0,4 MEDIUM EXPANSION FOAM PISTOL M0,4 SELBSTANSAUGEND SELF-PRIMING Zum Aufbringen von synthetischen Mehr- bereichs-Schaummitteln für die Bekämpfung For the application of synthetic multi- grade von Bränden nicht-polarer Flüssigkeiten, z. B. foam agents for fighting fires involving non- Benzin und Öl. polar liquids, e.g.
Page 2 übernimmt die AWG Fittings GmbH keine Haftung. Mit geltende Dokumente Neben dieser Anleitung sind für den sicheren Umgang mit der AWG Mittel- schaumpistole M0,4 keine weiteren mitgeltenden Unterlagen erforderlich. Das Datenblatt zu diesem Gerät können Sie zu Ihrer Information im Inter- net herunterladen: www.awg-fittings.com...
Page 3 AWG | Armaturen | Mittelschaumpistole M0,4 Inhalt Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1.1 Zeichenerklärung .
Page 4 AWG | Armaturen | Mittelschaumpistole M0,4 EINLEITUNG Einleitung Diese Anleitung enthält wichtige Hinweise für Ihre persönliche Sicherheit. Die Anleitung muss von allen Personen durchgelesen und verstanden werden, die in irgendeiner Gerätelebensphase an dem oder mit dem Gerät arbeiten. Die Anleitung muss während der gesamten Lebensdauer des Geräts an dessen Einsatzort verfügbar sein.
Page 5 AWG | Armaturen | Mittelschaumpistole M0,4 EINLEITUNG Allgemeine Hinweise Achtung Blauer Signalbalken mit dem Signalwort ACHTUNG Hinweise zur Vermeidung von Sachschäden. Diese Hinweise stehen nicht in Bezug zu möglichen Körperverletzungen. INFORMATION Diese Info-Box enthält allgemeine Hinweise und Tipps zur Benutzung des Geräts.
Page 6 AWG | Armaturen | Mittelschaumpistole M0,4 SIchERhEItShINwEISE Sicherheitshinweise Die AWG Mittelschaumpistole M0,4 entspricht dem Stand der Technik sowie den anerkannten sicherheitstechnischen Regeln. Die Anforderungen für die Wahrung von Sicherheit und Gesundheitsschutz wurden erfüllt. Dennoch können bei seiner Verwendung Gefahren für den Benutzer oder Dritte bzw.
Page 7 Wartung sowie Funktionsprüfungen "Standard" und "Advanced" 2 .4 Persönliche Schutzausrüstung Im Umgang mit der AWG Mittelschaumpistole M0,4 ist das Tragen per- sönlicher Schutzausrüstung entsprechend der landesspezifischen Feuer- wehrdienstvorschrift (z. B. in Deutschland: FwDV) oder innerbetrieblicher Vorschriften während eines Einsatzes Pflicht.
Page 8 BESchREIBuNG Beschreibung 3 .1 Funktion Die AWG Mittelschaumpistole M0,4 ist eine Kombination aus Schaumrohr, Zumischer und Schaummittelbehälter. Das Schaummittelkonzentrat befindet sich in einer Weithalsflasche aus Kunststoff, die direkt an der Schaumpistole befestigt ist. Der integrierte Zumischer saugt das Schaummittel mit fester Dosierung aus der angeschraubten Kunststoff-Flasche an.
Page 9 AWG | Armaturen | Mittelschaumpistole M0,4 BESchREIBuNG 3 .4 Übersicht Veredlersieb Festkupplung Veredlerrohr Handgriff Typenschild Abzug Vollkegeldüse Ansaugschlauch Zumischer (nicht sichtbar) Schaummittelbehälter Ventilgehäuse Fig. 1 Übersicht AWG Mittelschaumpistole M0,4 M1037B10 | Rev. 03-08/24...
Page 10 AWG | Armaturen | Mittelschaumpistole M0,4 BESchREIBuNG Ausführungen ID-Nr . Anschluss Maße [mm] Gewicht [kg] 10129933 M0,4 BSP G 1" (AG) 11193933 M0,4 STORZ 52 (C) In dieser Tabelle sind die gängigen Storz Kupplungen aufgeführt. Ausführungen ohne Kupplung sind mit Anschluss BSP (British Standard Pipe thread) gekennzeichnet.
Page 11 AWG | Armaturen | Mittelschaumpistole M0,4 LIEFERuNG, tRaNSPoRt, LaGERuNG Lieferung, Transport, Lagerung 4 .1 Lieferung Die Mittelschaumpistole M0,4 wird bei der AWG Fittings GmbH sorgfältig verpackt. > Die Lieferung nach dem Auspacken auf Beschädigungen und Voll- ständigkeit überprüfen. > Beschädigungen umgehend dem Transportunternehmen anzeigen.
Page 12 AWG | Armaturen | Mittelschaumpistole M0,4 EINSATz Einsatz 5 .1 Hinweise Warnung Gefahr durch Stromschlag Die Verwendung von Löschschaum an elektrischen Anlagen, die unter Spannung stehen, kann zu einem lebensgefährlichen Strom- schlag führen. – Schaum nur an elektrischen Anlagen verwenden, die vollständig freigeschaltet sind.
Page 13 AWG | Armaturen | Mittelschaumpistole M0,4 EINSATz Einsatz unterschiedlicher Schaummittel Schaummittel von unterschiedlichen Herstellern sowie unter schiedliche Produkte oder Arten dürfen grundsätzlich nicht vermischt werden. Aufgebrachte Löschschäume ver- tragen sich problemlos. 5 .2 Betriebsbereitschaft herstellen Die Mittelschaumpistole M0,4 ist betriebsbereit für eine Zumischrate von 1 %.
Page 14 AWG | Armaturen | Mittelschaumpistole M0,4 EINSATz 5 .3 Handhabung Veredlerrohr Abzug Festkupplung Kunststoff-Flasche für Schaummittel Kupplung Wasserschlauch Fig. 2 Handhabung Benötigter Fließdruck Am Schaumrohreingang werden zwischen 2 und 8 bar Fließdruck benötigt. Eine optimale Verschäumung wird bei einem Fließdruck zwischen 3 und 4 bar erreicht.
Page 15 AWG | Armaturen | Mittelschaumpistole M0,4 EINSATz Die Wasserzufuhr wird gestartet. Sobald ein kontinuierlicher Wasser- druck aufgebaut ist, wird ein gleichmäßiger Löschschaum erzeugt. Der Löschschaum wird solange erzeugt, wie der Abzug gedrückt bleibt. Mittelschaumpistole ausspülen und abkuppeln 1. Die Wasserzufuhr schließen.
Page 16 – Oder, falls gewünscht, direkt vom Hersteller Prüfung durch den Hersteller Die AWG Fittings GmbH bietet im Rahmen ihres Service-Angebotes eine Überprüfung an. Senden Sie uns die Mittelschaumpistole M0,4 zu und Sie erhalten das geprüfte Gerät zu dem vereinbarten Termin zurück. Einen Rücklieferschein finden Sie auf unserer Homepage www.awg-fittings.com.
Page 17 AWG | Armaturen | Mittelschaumpistole M0,4 FuNktIoNSPRüFuNG 6 .2 Prüfung durchführen Vorsicht Prüfung sicher durchführen Einige Prüfschritte werden mit druckbeaufschlagten Systemen durch- geführt. – Sicherheitsvorschriften beachten. – Persönliche Schutzausrüstung anlegen. – Andere Personen nicht gefährden. 6 .2 .1 BASIC-Prüfung nach jedem Einsatz 1.
Page 18 AWG | Armaturen | Mittelschaumpistole M0,4 INSTANDHALTUNG Instandhaltung 7 .1 Inspektion und Wartung Außer der Sichtprüfung und dem Reinigen der AWG Mittelschaum pistole M0,4 sind keine turnusmäßigen Wartungsarbeiten notwendig. 7 .2 Reparatur Veredlersieb austauschen Veredlersieb 3 Veredlerrohr Halter für Veredlersieb Fig.
Page 19 5. Wenn nötig die Halter durch leichte Schläge mit einem Gummiham- mer einpressen. Alle weiteren Reparaturen an der AWG Mittelschaumpistole M0,4 dürfen ausschließlich vom Kundendienst der AWG Fittings GmbH oder von au- torisierten Fachwerkstätten durchgeführt werden. Wenn Sie technische Unterstützung benötigen, kontaktieren Sie unser...
Page 20 AWG | Armaturen | Mittelschaumpistole M0,4 ZuBEhöR / ERSatZtEILE Zubehör / Ersatzteile Empfohlenes Zubehör: Zusätzliche Kunststoff-Flasche Als Zubehör ist eine Kunststoff-Flasche mit Deckel erhält- lich. Diese Ersatzflasche kann zum Aufnehmen des rest- lichen Schaummittels nach einem Einsatz oder als Reserve- behälter zum schnellen Wechsel des Schaummittels wäh-...
Page 21 AWG | Fittings | Medium expansion foam pistol M0,4 FOREWORD Applicable standards and regulations The design and construction of the AWG Medium expansion foam pistol M0,4 was carried out in accordance with the relevant provisions laid down by these directives and the harmonised standards: >...
Page 22 AWG | Fittings | Medium expansion foam pistol M0,4 Contents Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 1.1 Key to the symbols .
Page 23 AWG | Fittings | Medium expansion foam pistol M0,4 INtRoductIoN Introduction This manual contains important information regarding your personal safety. This manual must be read and understood by all persons who handle or use the device during any phase of its life cycle.
Page 24 AWG | Fittings | Medium expansion foam pistol M0,4 INtRoductIoN General information IMPORTANT Blue signal bar and the signal word IMPORTANT Instructions on how to avoid damage to property. These instructions are not related to potential physical injuries. INFORMATION This info box contains general information and tips for using the device.
Page 25 SaFEty INFoRMatIoN Safety information The AWG Medium expansion foam pistol M0,4 is in line with the state of the art as well as the recognised safety regulations. The safety and health protection requirements have been met. Nevertheless, its use may give rise to hazards for the user or third parties or cause damage to the device itself or other material assets.
Page 26 Maintenance as well as "Standard" and "Advanced” functional testing 2 .4 Personal protective equipment When handling the AWG Medium expansion foam pistol M0,4 during use, personal protective equipment in accordance with the country-specific fire service regulation (p. ex. in Germany: FwDV) or similar internal company regulations must be worn.
Page 27 Description 3 .1 Function The AWG Medium expansion foam pistol M0,4 is a combination of foam nozzle, inductor and foam agent container. The foam agent concentrate is contained in a wide-necked plastic bottle, which is directly attached to the foam pistol.
Page 28 AWG | Fittings | Medium expansion foam pistol M0,4 dEScRIPtIoN 3 .4 Overview Conversion screen Fixed coupling Foam tube Handle Type plate Trigger Full cone nozzle Pick tube Inductor (not visible) Foam agent container Valve housing Fig. 1 Overview AWG Medium expansion foam pistol M0,4...
Page 29 AWG | Fittings | Medium expansion foam pistol M0,4 dEScRIPtIoN Versions ID No . Type Connection Dimensions [mm] Weight [kg] 10129933 M0,4 BSP G 1" (male) 11193933 M0,4 STORZ 52 (C) This table lists the common Storz adapters. Versions without adapters are marked "BSP” (British Standard Pipe thread). These devices are equipped with a pipe thread in accordance with ISO 228 that can be used to mount further adapter systems.
Page 30 AWG | Fittings | Medium expansion foam pistol M0,4 dELIvERy, tRaNSPoRt, StoRaGE Delivery, transport, storage 4 .1 Delivery The Medium expansion foam pistol M0,4 has been carefully packaged at AWG Fittings GmbH. > After unpacking, check the delivery for damage and verify complete ness.
Page 31 AWG | Fittings | Medium expansion foam pistol M0,4 5 .1 Notes WARNING Danger from electric shock The use of extinguishing foam on live electrical installations can result in life-threatening electric shock. – Use the foam on electrical installations only if they are completely isolated.
Page 32 AWG | Fittings | Medium expansion foam pistol M0,4 Use of different foam agents Foam agents from different manufacturers and different products or types must not be mixed. Applied extinguishing foams are compatible without any problems. 5 .2 Getting the device ready for operation The medium expansion foam pistol M0,4 is ready for operation at an admixing rate of 1 %.
Page 33 AWG | Fittings | Medium expansion foam pistol M0,4 5 .3 Handling Trigger Foam tube Fixed coupling Plastic bottle for foam agent Water hose adapter Fig. 2 Handling Required flow pressure A flow pressure between 2 and 8 bar is required at the foam nozzle inlet.
Page 34 AWG | Fittings | Medium expansion foam pistol M0,4 2. Open the medium expansion foam pistol by pulling the trigger (Fig. 2/4). The water supply is started. Once a steady water pressure has built up, a uniform extinguishing foam is produced. The extinguishing foam is produced while the trigger remains pressed.
Page 35 Functional test 6 .1 Prerequisites All testing of the AWG Medium expansion foam pistol M0,4 must be carried out in accordance with the manufacturer's technical documentation and must be documented if necessary. The following inspections are defined for the Medium expansion foam pistol M0,4: –...
Page 36 AWG | Fittings | Medium expansion foam pistol M0,4 FUNCTIONAL TEST 6 .2 Performing the inspection CAUTION Performing the inspection safely Some inspection steps are performed with pressurised systems. – Observe the safety regulations. – Put on personal protective equipment.
Page 37 AWG | Fittings | Medium expansion foam pistol M0,4 MAINTENANCE Maintenance 7 .1 Inspection and maintenance Apart from the visual inspection and cleaning of the AWG Medium expan- sion foam pistol M0,4, no regular maintenance work is required. 7 .2 Repair Replacing the conversion screen...
Page 38 5. If necessary, press in the holders by tapping them lightly with a rubber mallet. All other repair work on the AWG Medium expansion foam pistol M0,4 may only be performed by AWG Fittings GmbH customer service or by an authorised specialist workshop.
Page 39 AWG | Fittings | Medium expansion foam pistol M0,4 accESSoRIES / SPaRE PaRtS Accessories / spare parts Recommended accessories: Additional plastic bottle A plastic bottle with a lid is available as an accessory. This spare bottle can be used to hold the remaining foam agent after use or as a reserve container for quick changing of foam agent during use.
Page 40 M1037B10 Rev. 03-08/24 AWG Fittings GmbH Bergstraße 25 89177 Ballendorf Germany Fon +49 (0) 7340 / 918898 - 0 awg-info@idexcorp.com awg-fittings.com © AWG Fittings GmbH Technische Änderungen und Fehler vorbehalten Changes and errors excepted...
