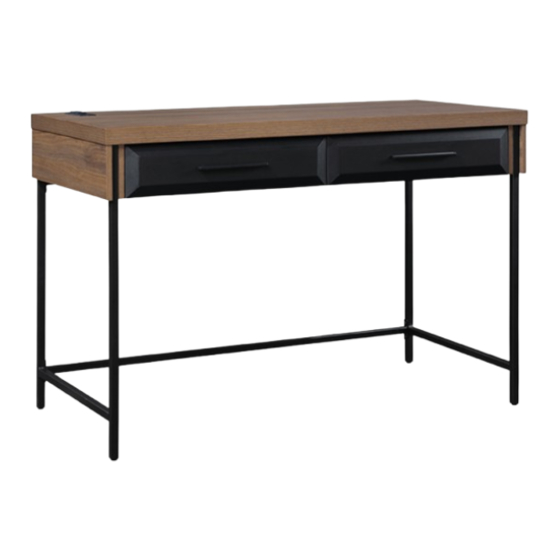

Alderbrook Writing Desk
ADULT ASSEMBLY REQUIRED DUE TO THE PRESENCE OF SMALL PARTS, SHARP
POINTS, SHARP EDGES AS RECEIVED
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the store
where it was purchased. Please call our toll-free customer service number and have your instructions and parts
list ready to provide the model name, part name or factory number:
Or visit our web site 24 hours a day, 7 days a week for product assistance at
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
Thomasville™ is a trademark of HHG IPCo, LLC. ©HHG IPCo, LLC. thomasville.com
Model # OD-ALBK48WD-TV
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
www.whalenfurniture.com
Or e-mail your request to parts@whalenfurniture.com
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2024-06-24
1-866-942-5362
Rev. 0001-A
LOT NUMBER:
DATE PURCHASED: /
/

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Alderbrook OD-ALBK48WD-TV and is the answer not in the manual?

Questions and answers

Related Manuals for Thomasville Alderbrook OD-ALBK48WD-TV

Summary of Contents for Thomasville Alderbrook OD-ALBK48WD-TV

  • Page 1 Or visit our web site 24 hours a day, 7 days a week for product assistance at www.whalenfurniture.com Or e-mail your request to parts@whalenfurniture.com THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Date 2024-06-24 Rev. 0001-A Thomasville™ is a trademark of HHG IPCo, LLC. ©HHG IPCo, LLC. thomasville.com...

  • Page 2: Special Note

    M A X I M U M R E C O M M E N D E D W E I G H T L O A D S MANUFACTURER: Whalen Furniture Manufacturing CATALOG: Alderbrook Writing Desk MODEL # OD-ALBK48WD-TV MAXIMUM LOAD 90.7 kg / 200 lb MAXIMUM LOAD 6.8kg / 15 lb THIS UNIT IS INTENDED ONLY FOR USE WITHIN THE MAXIMUM...
  • Page 3 IMPORTANT Before you begin: Open, identify and count all parts prior to assembly. Lay out parts on a flat and non-abrasive surface. You will need the parts identified on page 6 and 7 of this instruction manual. NOTE: IT IS VERY IMPORTANT TO USE GLUE WITH DOWELS. EXCESS GLUE CAN BE WIPED OFF WITH DAMP CLOTH.
  • Page 4 FURNITURE POWER DISTRIBUTION CENTER IMPORTANT SAFETY INSTRUCTIONS Carefully read all instructions installing and operating fixture IF YOU HAVE ANY QUESTIONS REGARDING THE PROPER INSTALLATION CONSULT A QUALIFIED ELECTRICIAN. TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK OR INJURY TO PERSONS, PLEASE FOLLOW THE NEXT: ...

  • Page 5: Specifications

    Furniture Power Distribution Unit User Guide Please read this user guide before installing and using your power distribution Center. INTRODUCTION The integrated power and USB center can connect to two devices, such as a digital camera, MP3 player, tablet or cell phone.
  • Page 6 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. A- Top Panel (Qty. 1) B- Left Side Frame (Qty. 1) C- Right Side Frame D- Partition Panel E- Back Panel (Qty.
  • Page 7 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. (1) Small Cam Lock (2) Large Cam Lock (3) Cam Bolt (Qty. 12+1 extra) (Qty. 31+1 extra) (Qty.
  • Page 8 Drawer Assembling Grooves line up with each other and face inward. NOTE: Please do not fully tighten all bolts until you finish assembling all parts. Once assembled, go back and fully tighten all bolts. This will make the assembly easier. 1.
  • Page 9 Drawer Assembling Cam locks mounting holes face outward. 5. Fasten the Drawer Support Panels (L) to the Drawer Back Panels (K) with four 38 mm Screws (10). 6. Securely screw 12 Cam Bolts (3) into the designated small holes on the Drawer Front Panels (H) using a Phillips screwdriver.
  • Page 10 Drawer Assembling 7. Position one Drawer Front Panel (H) onto the Drawer Side Panels (I and J) and Drawer Support Panel (L), fasten it in place by engaging 4 Small Cam Locks (1). (Refer to page 3 on Cam Lock system operation supplement).
  • Page 11 Assembly Instructions 10. Glue 8 Wood Dowels (4) into the inner holes of Back Panel (E) and Crossbars (F and G) as shown. NOTE: It is very important to use a small amount of glue on both ends of dowels and wipe away the excess glue immediately with a damp cloth.
  • Page 12 Assembly Instructions 12. Securely screw 8 Cam Bolts (3) into the designated small holes on both Side Frames (B and C) using a Phillips screwdriver. 13. Securely screw 23 Cam Bolts (3) into the designated small holes on the Top Panel (A) and Back Panel (E) using a Phillips screwdriver.
  • Page 13 Assembly Instructions The cam lock housings will face the floor when the unit is turned upright. 14. Orient and attach the Back Crossbar (G) to the Right Side Frame (C) by engaging 2 Large Cam Locks (2). 15. Repeat the same procedure to attach the Front Crossbar (F). 16.
  • Page 14 Assembly Instructions 17. Align and attach the Bottom Back Stretcher (O) to the Right Side Frame (C) by inserting two 15 mm Bolts (5) with the Washers (6 and 7) through the metal tabs and screw into place. 18. Repeat the previous procedures to attach the Left Side Frame (B) at the opposite side.
  • Page 15 Assembly Instructions 19. Insert three 15 mm Bolts (5) with the Washers (6 and 7) through the metal tabs on both Back Stretchers (N and O) and fasten them into the Left Side Frame (B) properly. 20. Fasten the Top Back Stretcher (N) to the Back Crossbar (G) with three 12 mm Pan Head Screws (8).
  • Page 16 Assembly Instructions 90° The wood dowel face backward. 21. Ask for assistance to lift the assembled unit upright and position it near the final location. 22. Orient and attach the Partition Panel (D) to both Crossbars (F and G) with two 50 mm Screws (11). 23.
  • Page 17 Assembly Instructions B/C/D/E 24. Position the Top Panel (A) onto the vertical panels (B, C, D and E) properly and tighten it in place by engaging 13 Large Cam Locks (2). Drawer Installation Nameplate FRONT Ball bearing cart Ball bearing cart FRONT 25.
  • Page 18 Assembly Instructions 26. Feed the wire of Power Center (Q) through the cutout of the Top Panel (A) and the wire hole of Back Panel (E). Push the Power Center into the cutout from top of desk top. Make sure the wire is not pinched. Secure the Power Center (Q) into place with two 15 mm Flat Head Screws (9).
  • Page 19 Assembly Instructions Floor Leveler 29. Open the drawers and put the Paper Stickers (14) onto the visible cam locks to conceal the cams. 30. If necessary, adjust the pre-attached floor levelers at both Side Frames to level the unit.

  • Page 20: Care And Maintenance

    Care and Maintenance  Use a soft, clean cloth that will not scratch the surface when dusting.  Gently rub the surface with a soft dry cloth, soft damp cloth, or soft damp cloth with neutral detergent, and then dry it well. ...
  • Page 21 NUMÉRO DE LOT : DATE D’ACHAT : Bureau Alderbrook Modèle n OD-ALBK48WD-TV ASSEMBLAGE PAR UN ADULTE REQUIS EN RAISON DES PETITES PIÈCES, DES BOUTS POINTUS ET DES BORDS TRANCHANTS Pour toute question sur le montage ou en cas de pièce manquante, NE PAS retourner cet article au point de vente.
  • Page 22 C H A R G E S M A X I M A L E S R E C O M M A N D É E S FABRICANT : Whalen Furniture Manufacturing CATALOGUE : Bureau Alderbrook MODÈLE N OD-ALBK48WD-TV CHARGE MAXIMALE 90,7 kg / 200 lb CHARGE MAXIMALE 6,8kg / 15 lb CETTE UNITÉ...
  • Page 23 IMPORTANT FINAL Avant de débuter: ouvrir, identifier et faire le décompte de toutes les pièces avant le montage. Étendre les pièces sur une surface lisse et non abrasive. Les pièces identifiées en pages 6 et 7du présent guide seront requises. REMARQUE: IL EST TRÈS IMPORTANT D’UTILISER DE LA COLLE AVEC LES GOUJONS.

  • Page 24: Importantes Consignes De Sécurité

    FCENTRE DE DISTRIBUTION DE L’ALIMENTATION IMPORTANTES CONSIGNES DE SÉCURITÉ Lire attentivement toutes les instructions pour l’installation et le fonctionnement du dispositif. POUR TOUTE QUESTION SUR L’INSTALLATION, S’ADRESSER À UN ÉLECTRICIEN QUALIFIÉ. POUR RÉDUIRE LE RISQUE D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, SUIVRE LES CONSIGNES SUIVANTES : ...

  • Page 25: Spécifications

    Guide d’utilisation de l’unité de distribution de courant du meuble Lire ce guide d’utilisation avant d’installer et d’utiliser le centre de distribution de courant. INTRODUCTION Le centre d’alimentation et USB intégré peut brancher jusqu’à deux appareils comme une caméra numérique, un lecteur MP3, un téléphone cellulaire.
  • Page 26 Liste des pièces et de la quincaillerie Lire toutes les instructions et s’assurer d’avoir toutes les pièces et de la quincaillerie mentionnées avant de débuter le montage. A- Panneau supérieur (Qté. 1) B- Cadre latéral gauche (Qté. 1) C- Cadre latéral droit D- Panneau de séparation E- Panneau arrière (Qté.
  • Page 27 Liste des pièces et de la quincaillerie Lire toutes les instructions et s’assurer d’avoir toutes les pièces et de la quincaillerie mentionnées avant de débuter le montage. (1) Petite serrure à came (2) Grande serrure à came (3) Boulon à came (Qté.
  • Page 28 Assemblage du tiroir Assurez-vous que les rainures s'alignent entre elles et sont orientées vers l'intérieur. REMARQUE : Veuillez ne pas complètement serrer les boulons avant d’avoir fini le montage de toutes les pièces. Une fois assemblées, revenez en arrière et serrez tous les boulons. Cela facilitera l’assemblage. 1.
  • Page 29 Assemblage du tiroir Assurez-vous que les trous de montage des serrures à came sont orientés vers l'extérieur. 5. Fixez les panneaux de support du tiroir (L) aux panneaux arrière du tiroir (K) avec quatre vis de 38 mm (10). 6. Vissez solidement 12 boulons à came (3) dans les petits trous désignés sur les panneaux avant du tiroir (H) en utilisant un tournevis cruciforme.
  • Page 30 Assemblage du tiroir 7. Positionnez un panneau avant du tiroir (H) sur les panneaux latéraux du tiroir (I et J) et le panneau de support du tiroir (L), puis fixez-le en place en engageant 4 petites serrures à came (1). (Référez-vous à la page 3 pour les détails sur le système de verrouillage à...

  • Page 31: Instructions De Montage

    Instructions de montage 10. Appliquez de la colle et insérez 8 chevilles en bois (4) dans les trous intérieurs du panneau arrière (E) et des traverses (F et G) comme indiqué. REMARQUE : Il est très important d'utiliser une petite quantité de colle aux deux extrémités des chevilles et d'essuyer immédiatement l'excédent de colle avec un chiffon humide.
  • Page 32 Instructions de montage 12. Vissez solidement 8 boulons à came (3) dans les petits trous désignés sur les deux cadres latéraux (B et C) en utilisant un tournevis cruciforme. 13. Vissez solidement 23 boulons à came (3) dans les petits trous désignés sur le panneau supérieur (A) et le panneau arrière (E) en utilisant un tournevis cruciforme.
  • Page 33 Instructions de montage Les boîtiers des serrures à came doivent être orientés vers le sol lorsque l'unité est redressée. 14. Fixez la traverse arrière (G) au cadre latéral droit (C) en engageant 2 grandes serrures à came (2). 15. Répétez cette procédure pour fixer la traverse avant (F). 16.
  • Page 34 Instructions de montage 17. Alignez et fixez la barre transversale arrière inférieure (O) au cadre latéral droit (C) en insérant deux boulons de 15 mm (5) avec des rondelles (6 et 7) à travers les languettes métalliques, puis vissez-les en place.
  • Page 35 Instructions de montage 19. Insérez trois boulons de 15 mm (5) avec des rondelles (6 et 7) à travers les languettes métalliques sur les deux traverses arrière (N et O), et fixez-les correctement au cadre latéral gauche (B). 20. Fixez la traverse arrière supérieure (N) à la traverse arrière (G) avec trois vis à tête plate de 12 mm (8).
  • Page 36 Instructions de montage 90° La cheville en bois doit être orientée vers l'arrière. 21. Demandez de l'aide pour soulever l'unité assemblée en position verticale et placez-la près de l'emplacement final. 22. Fixez le panneau de séparation (D) aux deux traverses (F et G) avec deux vis de 50 mm (11). 23.
  • Page 37 Instructions de montage B/C/D/E 24. Positionnez le panneau supérieur (A) sur les panneaux verticaux (B, C, D et E), et fixez-le en place en engageant 13 grandes serrures à came (2). Installation du tiroir Plaque signalétique AVANT Chariot à roulement à billes Chariot à...
  • Page 38 Instructions de montage 26. Faites passer le fil du centre d'alimentation (Q) à travers la découpe du panneau supérieur (A) et le trou du fil dans le panneau arrière (E). Poussez le centre d'alimentation dans la découpe par le haut du panneau supérieur du bureau.
  • Page 39 Instructions de montage Patin réglable 29. Ouvrez les tiroirs et placez les autocollants en papier (14) sur les serrures à came visibles pour dissimuler les cames. 30. Si nécessaire, ajustez les régleurs de niveau de sol pré-attachés sur les deux cadres latéraux pour niveler l'unité.
  • Page 40 Soin et entretien  Utiliser un linge doux et propre qui ne rayera pas la surface lors de l’époussetage.  Frottez doucement la surface avec un chiffon doux et sec, un chiffon doux et humide ou un chiffon doux humide avec un détergent neutre, puis séchez-la bien. ...
  • Page 41 NÚMERO de LOTE:__________ FECHA de COMPRA: / Escritorio Alderbrook Modelo # OD-ALBK48WD-TV ENSAMBLE POR ADULTO REQUERIDO POR LA PRESENCIA DE PARTES PEQUEÑAS, PUNTOS FILOSOS, Y BORDES FILOSOS Si tienen alguna pregunta acerca del ensamble o si alguna parte está faltante, no retorne esté producto a la tienda donde lo compro.
  • Page 42 M Á X I M O P E S O R E C O M E N D A D O FABRICANTE: Whalen Furniture Manufacturing CATALOGO : Escritorio Alderbrook MODELO # OD-ALBK48WD-TV CARGA MÁXIMA 90.7 kg / 200 lb. CARGA MÁXIMA 6.8kg / 15 lb. ESTA UNIDAD DEBE UTILIZARSE UNICAMENTE DENTRO DE LOS PESOS M XIMOS INDICADOS.
  • Page 43 IMPORTANTE FINAL Antes de comenzar: Abra, identifique y cuente todas las partes antes del ensamble. Coloque las piezas sobre una superficie plana y no abrasiva. Tendrá las partes identificadas en la página 6 y 7 de este manual de instrucciones. NOTA: ES MUY IMPORTANTE EL USO DE GOMA CON LAS CLAVIJAS DE MADERA.
  • Page 44 INSTRUCCIONES DE SEGURIDAD IMPORTANTES SOBRE EL CENTRO DE DISTRIBUCION DE PODER DEL MUEBLE Lea cuidadosamente las instrucciones de instalación y operación SI TIENE DUDAS SOBRE LA INSTALACIÓN CORRECTA CONSULTE A UN ELECTRICISTA CALIFICADO. PARA REDUCIR EL RIESGO DE FUEGO, DESCARGA ELECTRICA O LESIONES A PERSONAS, POR FAVOR SIGA LO SIGUIENTE: ...
  • Page 45 Guía de usuario de la unidad de distribución del mueble Por favor lea esta guía de usuario antes de instalar y usar su centro de distribución de poder. INTRODUCCIÓN El centro integrado de poder y USB puede conectar hasta 2 dispositivos, como una cámara digital, un MP3, un teléfono celular.
  • Page 46 Lista de partes y material de ferretería Por favor lea completamente las instrucciones y verifique que estén todas las partes y partes de ferretería antes de iniciar el ensamblado. A- Panel superior (Cant. 1) B- Marco izquierdo (Cant. 1) C- Marco derecho D- Panel divisor E- Panel posterior (Cant.
  • Page 47 Lista de partes y material de ferretería Por favor lea completamente las instrucciones y verifique que estén todas las partes y partes de ferretería antes de iniciar el ensamblado. (1) Tuerca de fijación pequeña (2) Tuerca de fijación grande (3) Perno de fijación (Cant.
  • Page 48 Ensamble del cajón Las ranuras se alinean las unas con las otras y apuntan hacia adentro. NOTA: Por favor no apriete completamente todos los pernos, hasta que termine con el ensamble de las partes. Después, asegúrese de apretar todos los pernos. Esto hará el ensamble más fácil. 1.
  • Page 49 Ensamble del cajón Los agujeros de montaje de las tuercas de fijación apuntan hacia afuera. 5. Sujeta los paneles de soporte del cajón (L) a los paneles posteriores del cajón (K) con cuatro pernos de 38 mm (10). 6. Actualidad 12 pernos de fijación (3) en los agujeros pequeños designados en los paneles frontales del cajón (H) usando el desarmador estrella.
  • Page 50 Ensamble del cajón 7. Poner un panel frontal del cajón (H) sobre los paneles laterales del cajón (I y J) y el panel soporte del cajón (L), sujetándolo en su lugar empleando 4 tuercas de fijación pequeñas (1). (Consulte la página 3 del sistema de tuerca de fijación).
  • Page 51 Instructivo de ensamble 10. Pegar 8 clavijas de madera (4) en los agujeros internos en el panel posterior (E) y en los soportes (F y G) como se muestra. NOTE: Es importante usar una cantidad pequeña de pegamento en ambos lados de las clavijas y limpiar el exceso de pegamento inmediatamente con una toalla húmeda.
  • Page 52 Instructivo de ensamble 12. Atornillar 8 pernos de fijación (3) en los agujeros pequeños designados en ambos marcos laterales (B y C) usando el desarmador de estrella. 13. Atornillar 23 pernos de fijación (3) en los espacios pequeños designados en el panel superior (A) y en el panel posterior (E) usando el desarmador estrella.
  • Page 53 Instructivo de ensamble Las tuercas de fijación apuntarán hacia el piso cuando la unidad este en posición vertical. 14. Orientar y adjuntar el soporte posterior (G) al marco derecho (C) empleando 2 tuercas de fijación grandes (2). 15. Repetir el mismo procedimiento para adjuntar el soporte frontal (F). 16.
  • Page 54 Instructivo de ensamble 17. Alinearía juntar el soporte de inferior posterior (O) al marco derecho (C) insertando 2 pernos de 15 mm (5) con las arandelas (6 y 7) a través de los espacios de metal y atornillar en su lugar. 18.
  • Page 55 Instructivo de ensamble 19. Insertar 3 pernos de 15 mm (5) con las arandelas (6 y 7) a través de los espacios de metal en ambos soportes posteriores (N y O) y sujetarlos en el marco izquierdo (B) apropiadamente. 20. Sujetar el soporte superior posterior (N) al soporte posterior (G) con 3 pernos de cabeza redonda de 12 mm (8).
  • Page 56 Instructivo de ensamble 90° La clavija de madera apunta hacia atrás. 21. Pedir a distancia para poner la unidad ensamblada en posición vertical y cerca del lugar final. 22. Orientar y adjuntar el panel divisor (D) a ambos soportes (F y G) con 2 pernos de 50 mm (11). 23.
  • Page 57 Instructivo de ensamble B/C/D/E 24. Poner el panel superior (A) sobre los paneles verticales (B, C, D y E) apropiadamente y apretar en su lugar empleando 13 tuercas de fijación grandes (2). Instalación del cajón Placas de identificación FRENTE Carrito de baleros Carrito de baleros FRENTE 25.
  • Page 58 Instructivo de ensamble 26. Encaminar el cable del centro de poder (Q) a través del recorte del panel superior (A) y del agujero del cable del panel posterior (E). Empujar el centro de poder en el recorte de la parte superior de la tapa del escritorio.
  • Page 59 Instructivo de ensamble Nivelador de piso 29. Abrir los cajones y poner las etiquetas de papel (14) sobre las tuercas de fijación para esconder las tuercas. 30. Si fuera necesario, ajustar los niveladores de piso pre adjuntados en ambos marcos laterales para nivelar la unidad.

  • Page 60: Mantenimiento Y Cuidados

    Mantenimiento y cuidados  Una toalla suave y limpia para evitar daños y rayaduras.  Frotar gentilmente la superficie con una toalla suave y seca, una toalla suave y húmeda, o una toalla suave y húmeda con un detergente neutral, luego secar bien. ...
